部位

项 目

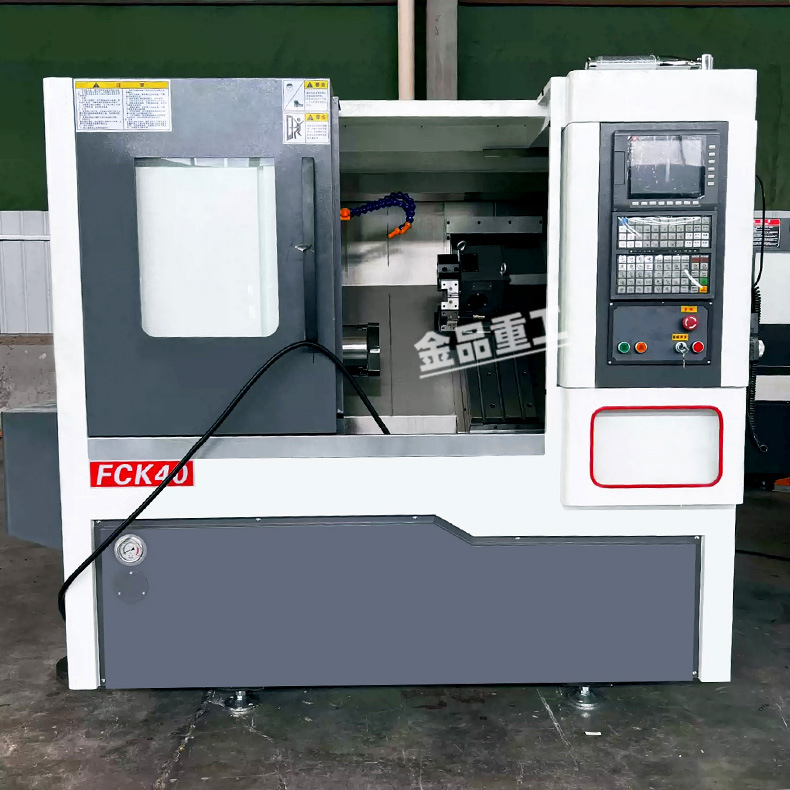

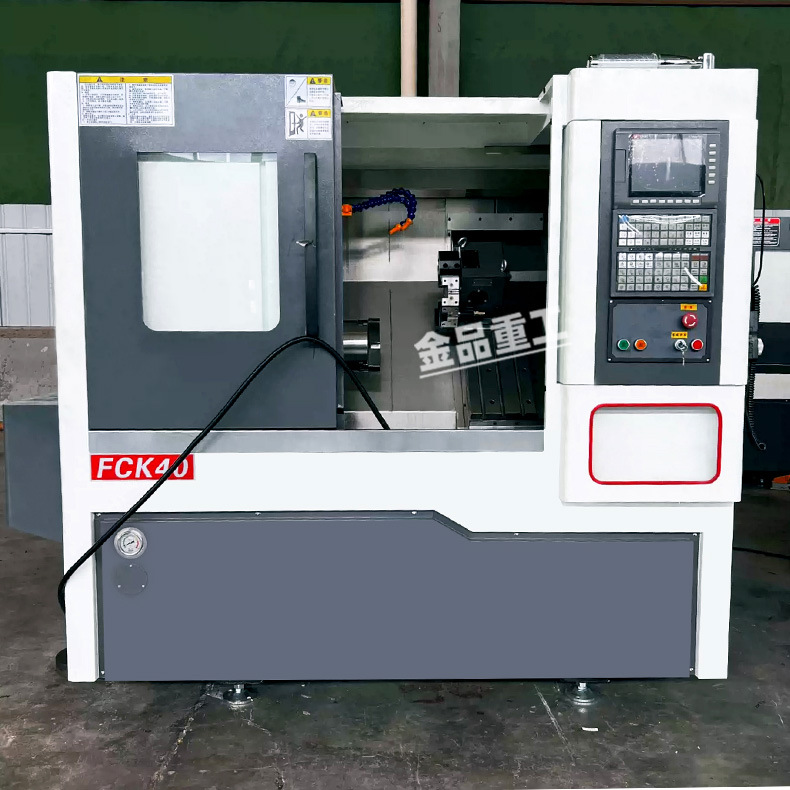

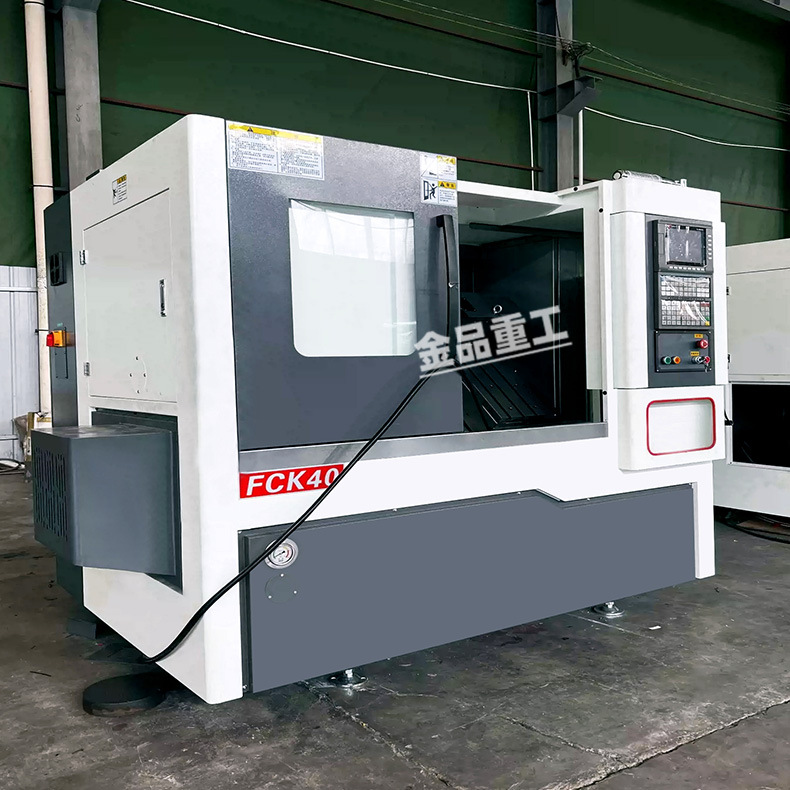

FCK40

加工范围

床身上最大旋径（mm）

Φ450

最大切削直径棒料（mm）

Φ120

最大切削长度（mm）

325

行程与

进给

X轴行程（mm）

900

Z轴行程（mm）

325

X轴移动速度（mm/min）

20000

Z轴移动速度（mm/min）

20000

手轮（mm）

0.001/0.01/0.1

X、Z进给速度（mm/min）

0~5000

X、Z手动进给速度（mm/min）

0~1260

  位置精度

X轴重复定位精度（mm）

0.005

X轴定位精度（mm）

0.01

Z轴重复定位精度（mm）

0.006

Z轴定位精度（mm）

0.015

主轴

主轴转速（rpm）

35-3000

主轴最大扭矩（N.m）

35

主轴鼻端

A2-5（可选配A2-6）

主轴通孔孔径（mm）

Φ52

中空油压卡盘通孔直径（mm）

Φ40

卡盘

6”（可选8”）

刀塔

刀座数目

3把排刀架

换刀时间（s）

0.25

刀具安装尺寸（mm）

20×20

镗刀座安装直径（mm）

Φ25

主电机

主电机功率（kw）

5.5 (4500rpm)

主电机扭矩（N.m）

35

X、Z轴

进给电机

X轴进给电机功率（kw）

1.5

X轴进给电机扭矩（N.m）

7.5

Z轴进给电机功率（kw）

1.5

Z轴进给电机扭矩（N.m）

5

冷却系统

冷却液容量（L）

200

电机型式（1HP）（kw）

0.125

尺寸

安装（长*宽*高）（mm）

长2250宽1850高2000

重量

机械重量（kg）

1.6
