概述：
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

主要特性：
具有光缆固定和保护功能；具有光缆终接功能；调线功能；光缆纤芯和尾纤的保护功能。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm

 24芯ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

产品功能

1.固定功能：光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。
  2.容接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
  3.调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器
  与连接器应能够灵活插拔；光路可进行自由调配和测试。
  4.存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足最小弯曲半径的要求。

  标注：以上此款为720芯开放式光纤配线架也叫三网合一开放机架，以上此款产品为720芯单排双面直插盘插片式型开放式光纤配线架，此款产品尺寸大体为：720*600*2200mm;装箱尺寸大体为740*620*2300mm;以上此款产品厚度底部和顶部为1.5mm厚度其它为1.2mm厚度。此款产品为两面前面及正面安装10个72芯ODF单元和光缆固定板及720芯，后面及反面安装盒式光分路器为6个框子每个框子可以安装8个1分8插盒式光分路器及12位适配器卡条，每个框子可以安装10根12位卡条及也是720芯，以上此款产品前面单元箱里面可以安装2.0,3.0,12芯24芯一体化盘，熔纤盘模块，具体看客人配置要求，一体化盘均可以安装SC ,FC,LC,ST各种适配器兼容，若安装12芯一体化盘SC.FC,ST都是熔12芯，如安装12芯LC双工及是24芯LC,若安装24芯一体化盘及FC,SC,ST都为24芯每个，24芯LC双工及是48芯所以LC可以熔到2880芯。

  以上此款产品报价为720芯空箱空架子的价格（及含架子，12位卡条配件等，）不含，尾纤，适配器，热熔管，反插片式光分路器和适配器等）以上报价含普通物流运费到物流站客人自提不含税不含送货费用。

  以上此款产品报价为空箱不含适配器，尾纤，法兰，光分路及其配件的价格；报价含普通物流运费到物流站客人自提不含税不含税送货费用。如客人有量需要开票发票加税点开发票有量价格可以协商。欢迎咨询洽谈来电来函订购。

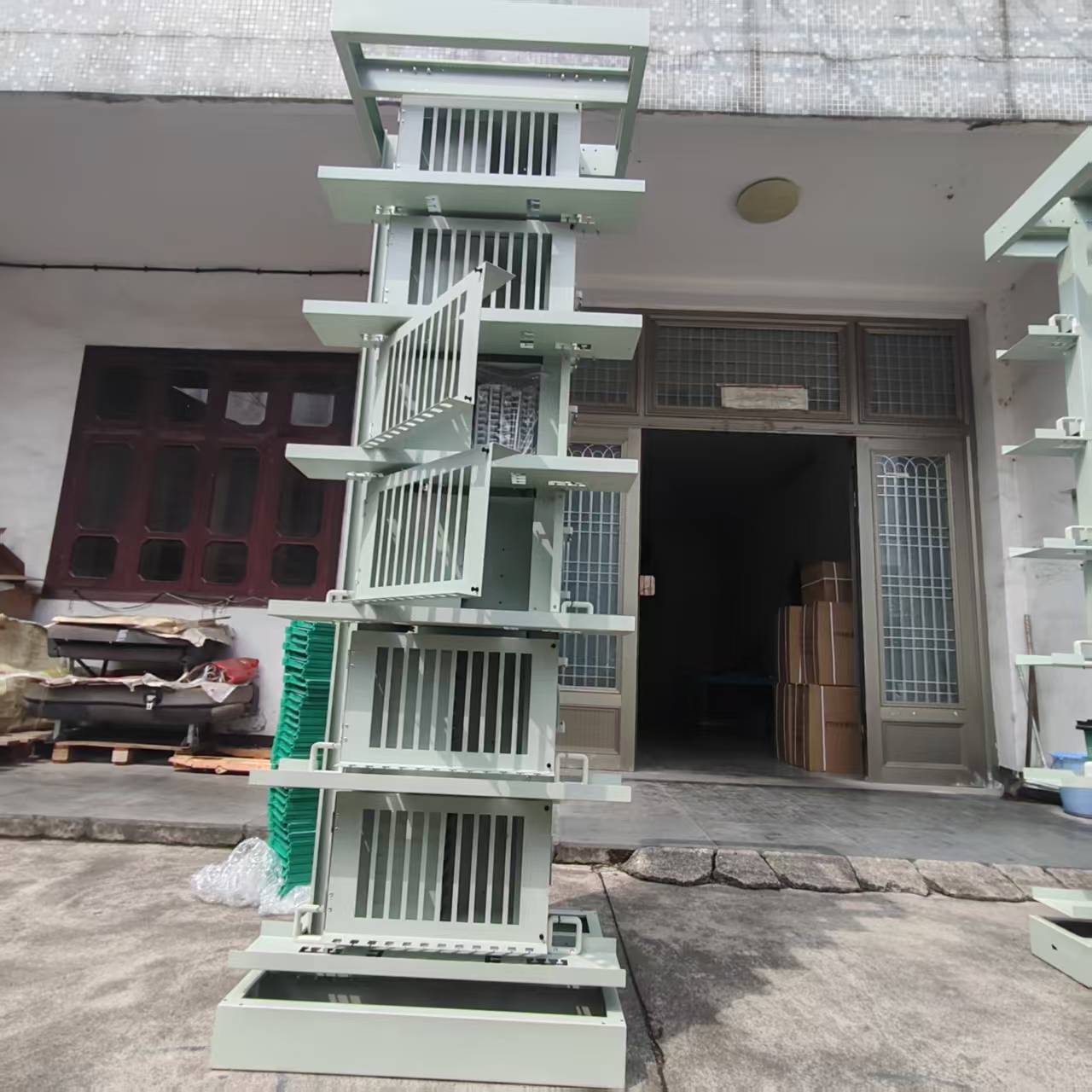

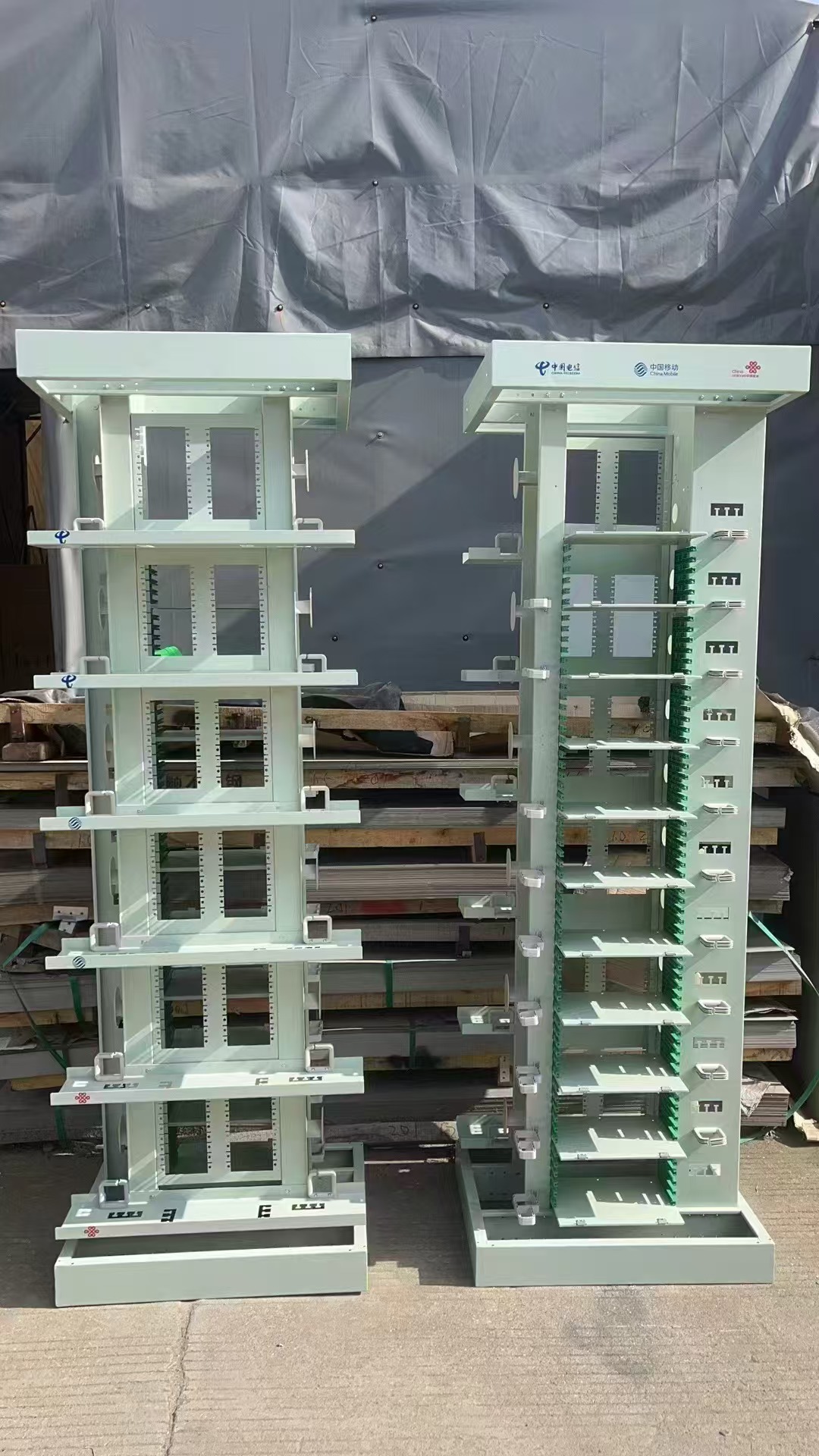

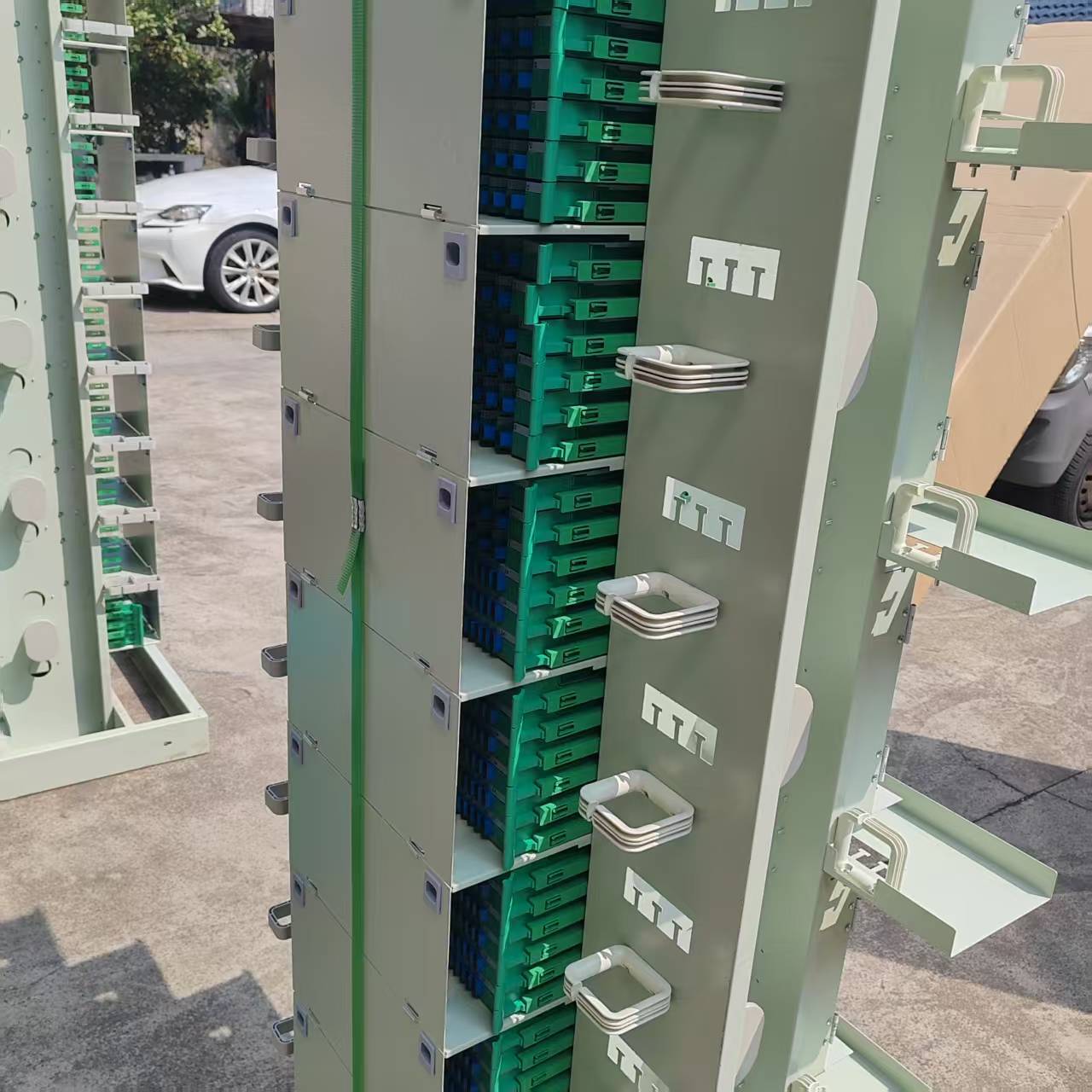

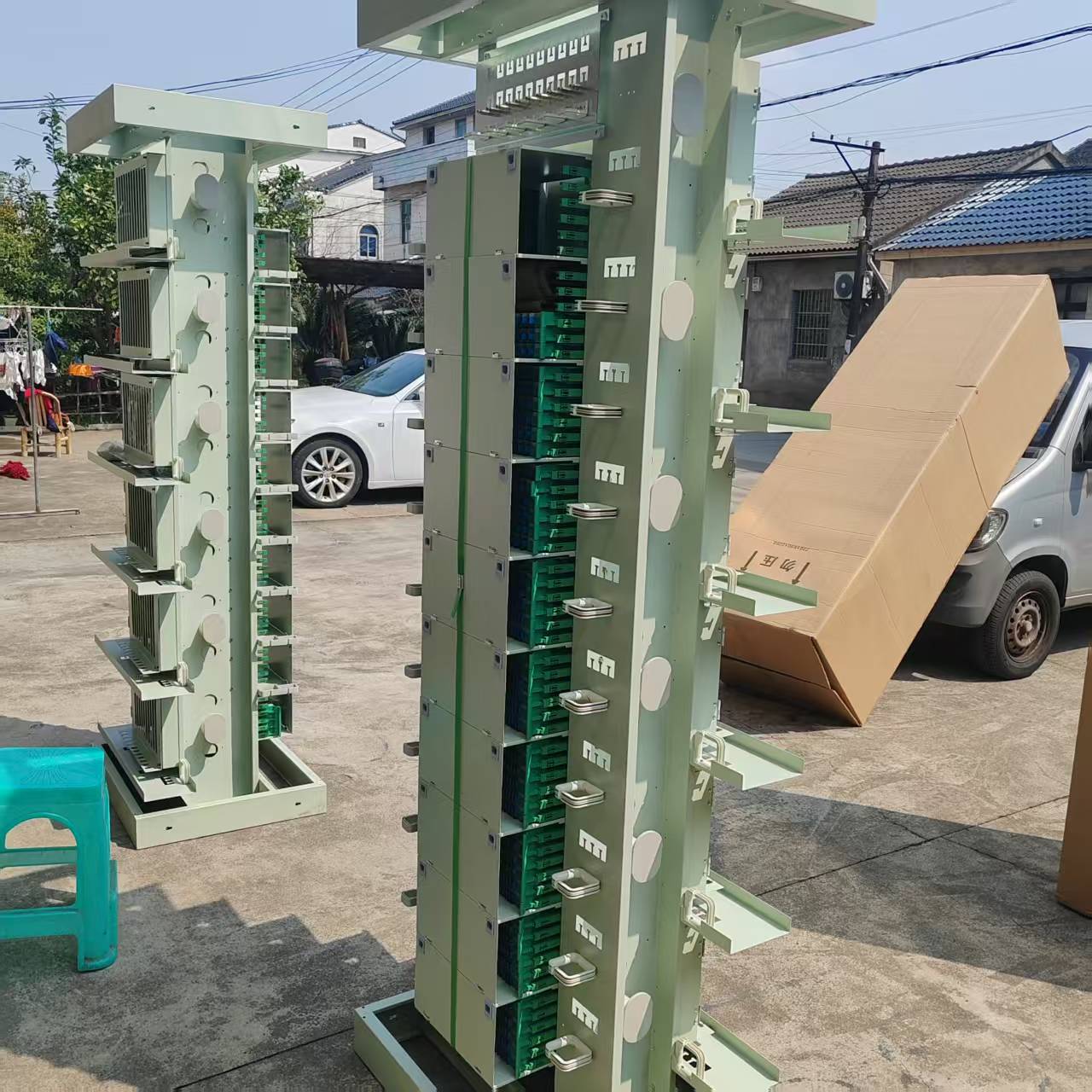

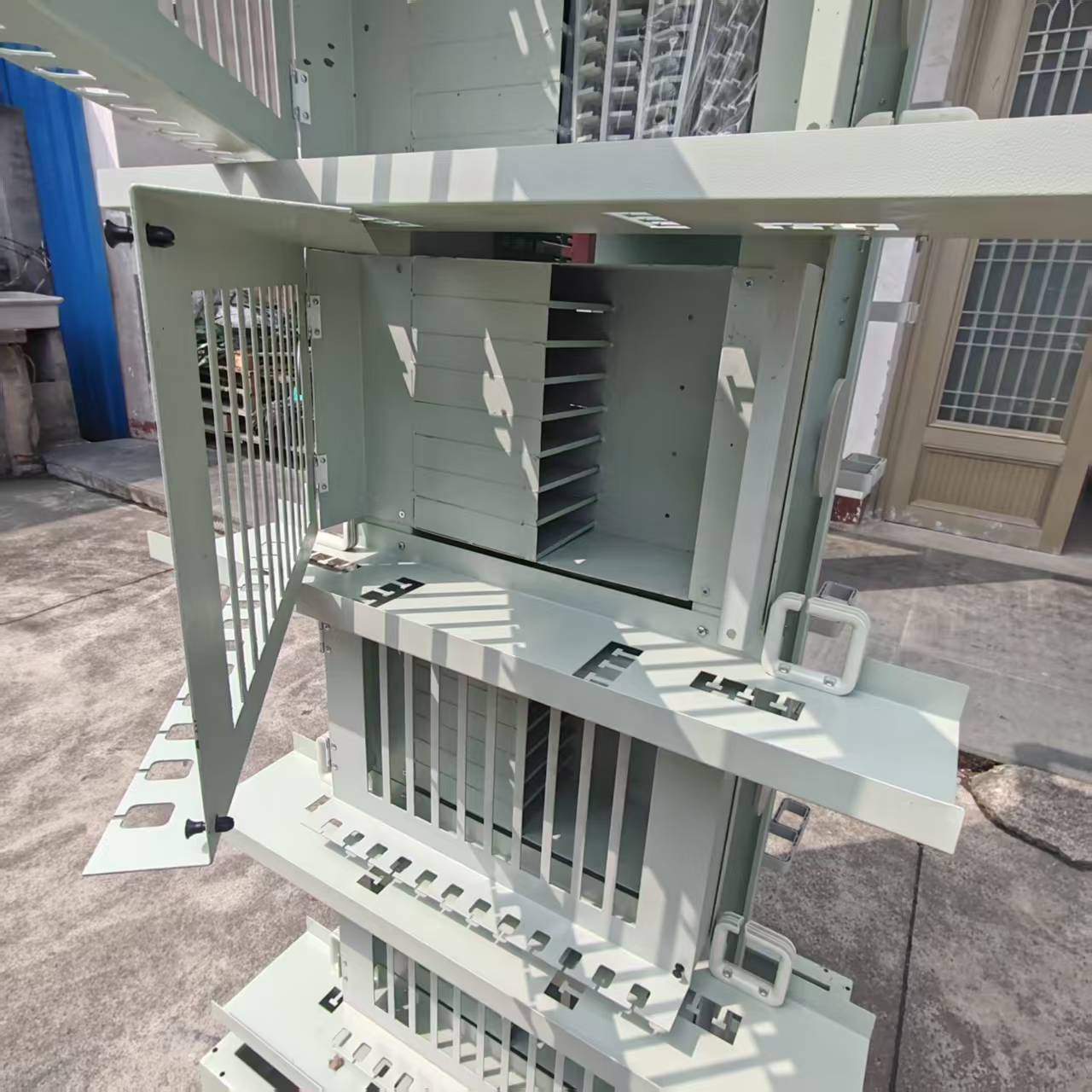

此款产品实物图图片欢迎查看查阅；

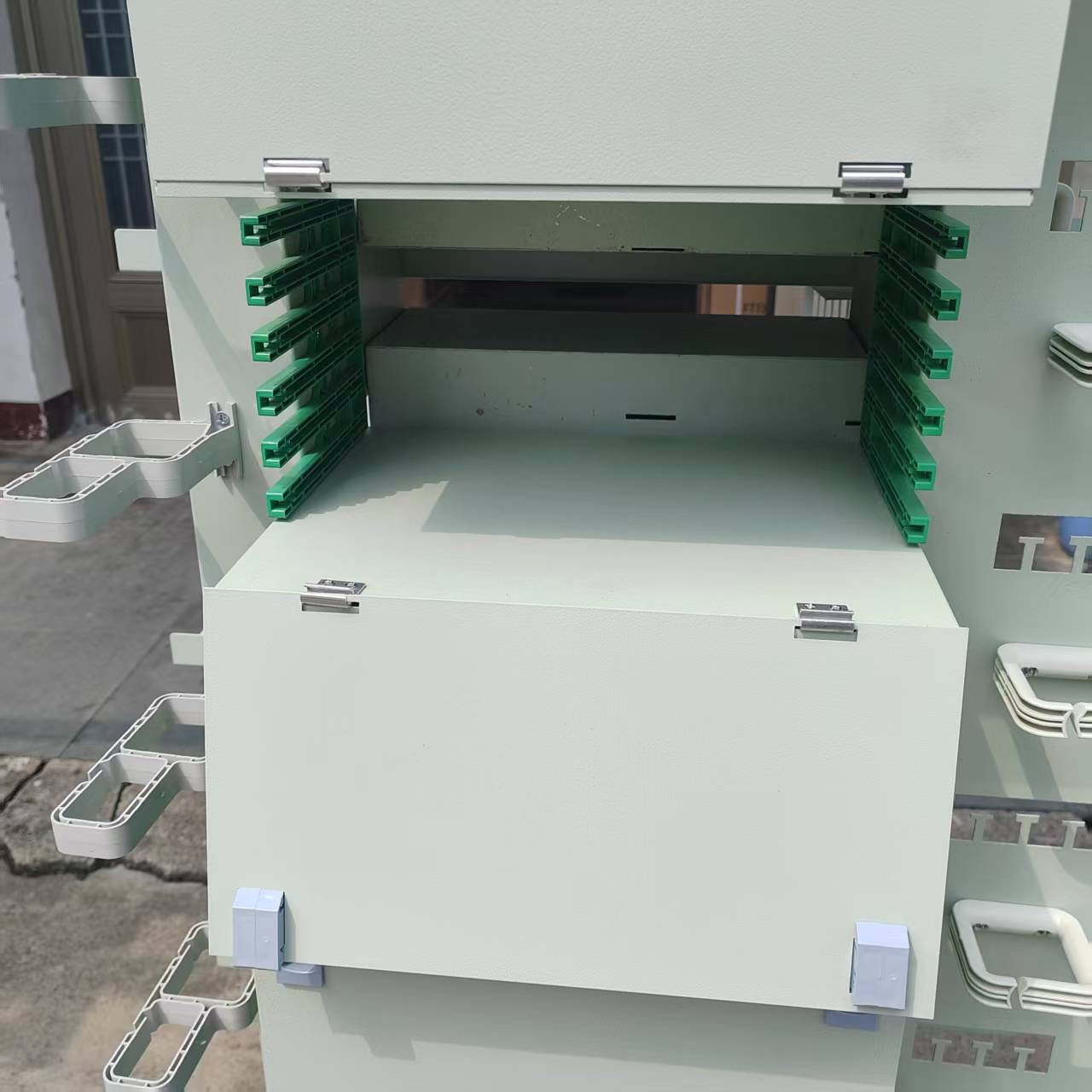

反面安装插片式光分路器款产品图片实物图

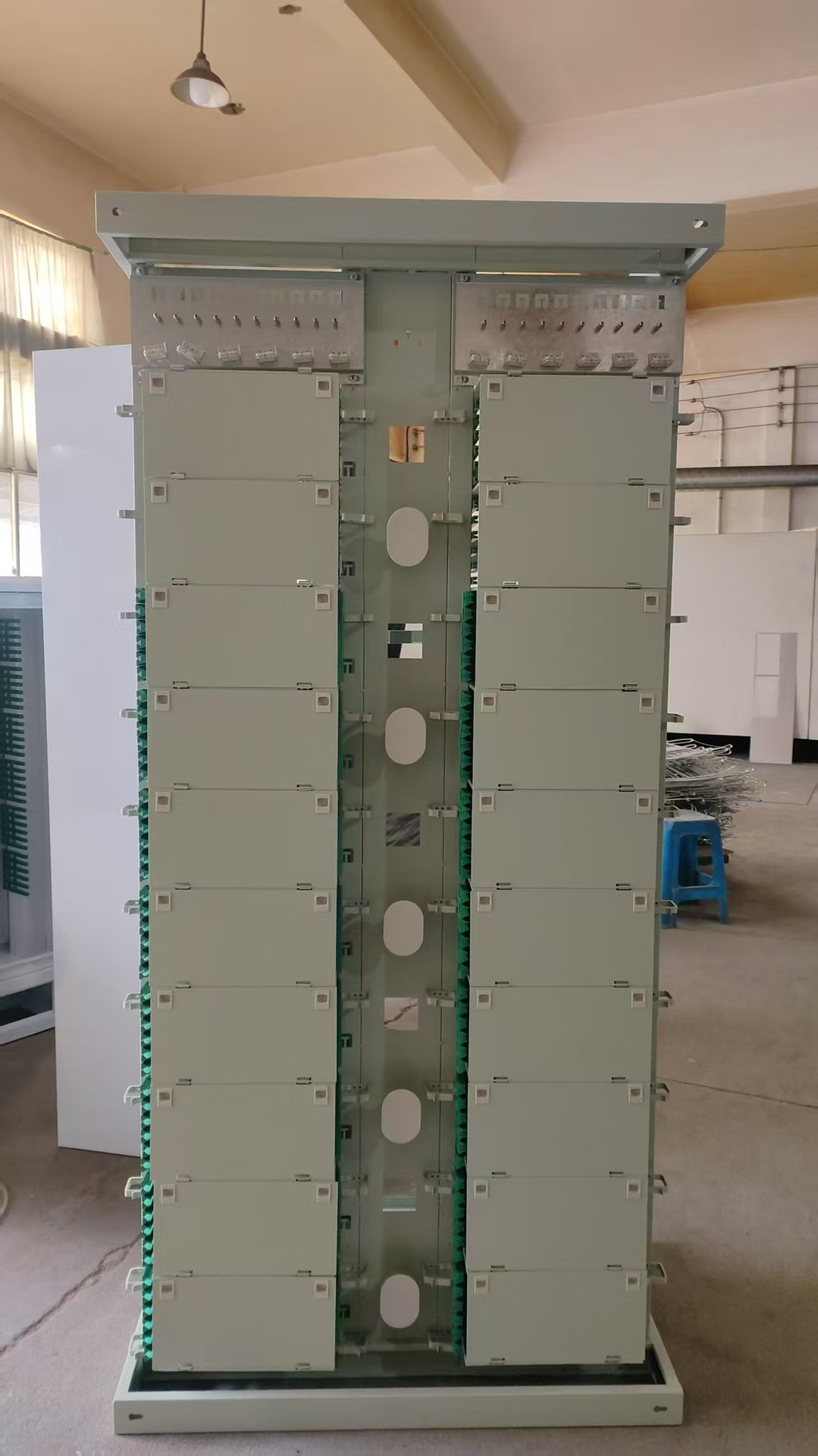

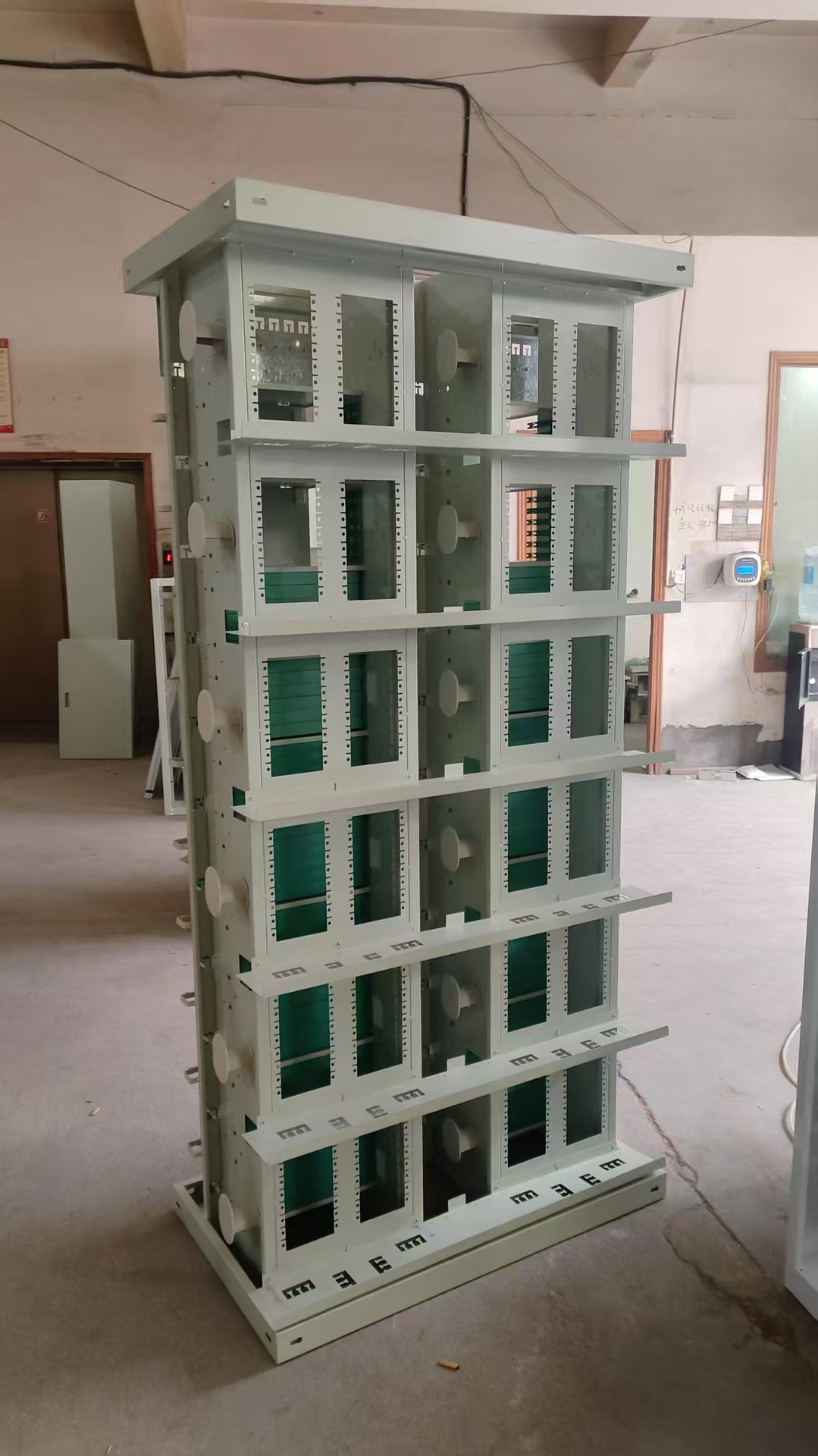

下面开放式落地款1440芯室内光纤配线架ODF单元箱，也可做三网合一开放式光纤配线架机架。以上此款开放式架子为双面，前面安装10个72芯ODF单元子框左右两排各10个及是1440芯，后面安装插片式光分路器子框6个每个可以安装16个1分8插片式光分路器，左右各一排6*16*2，及是可以安装192个插片式光分路器。此款产品为低碳钢也就是冷扎板喷塑材质，板材厚度1.0mm.此款产品尺寸为960*550*2000mm包装尺寸稍微大点装箱包装一件及是一台。

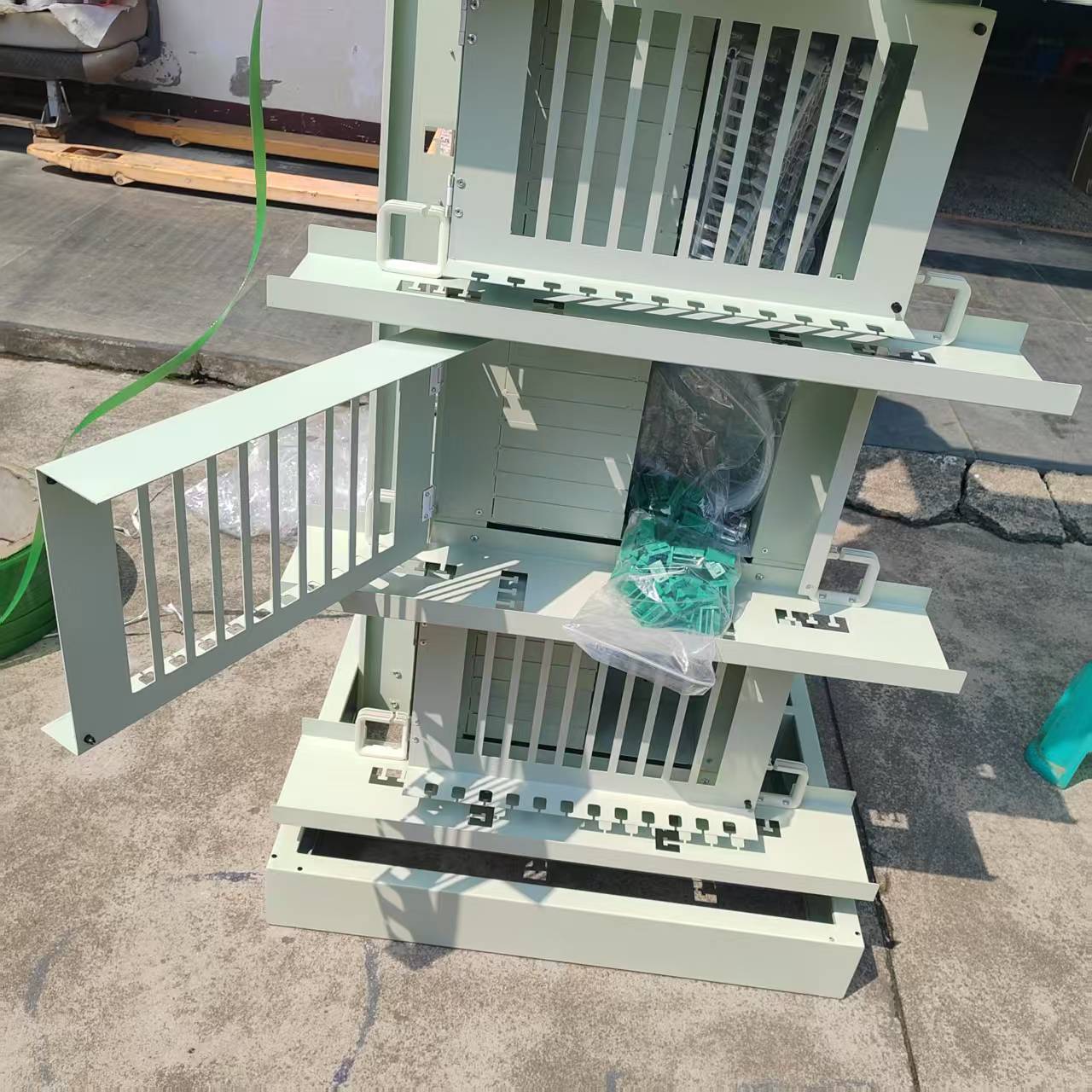

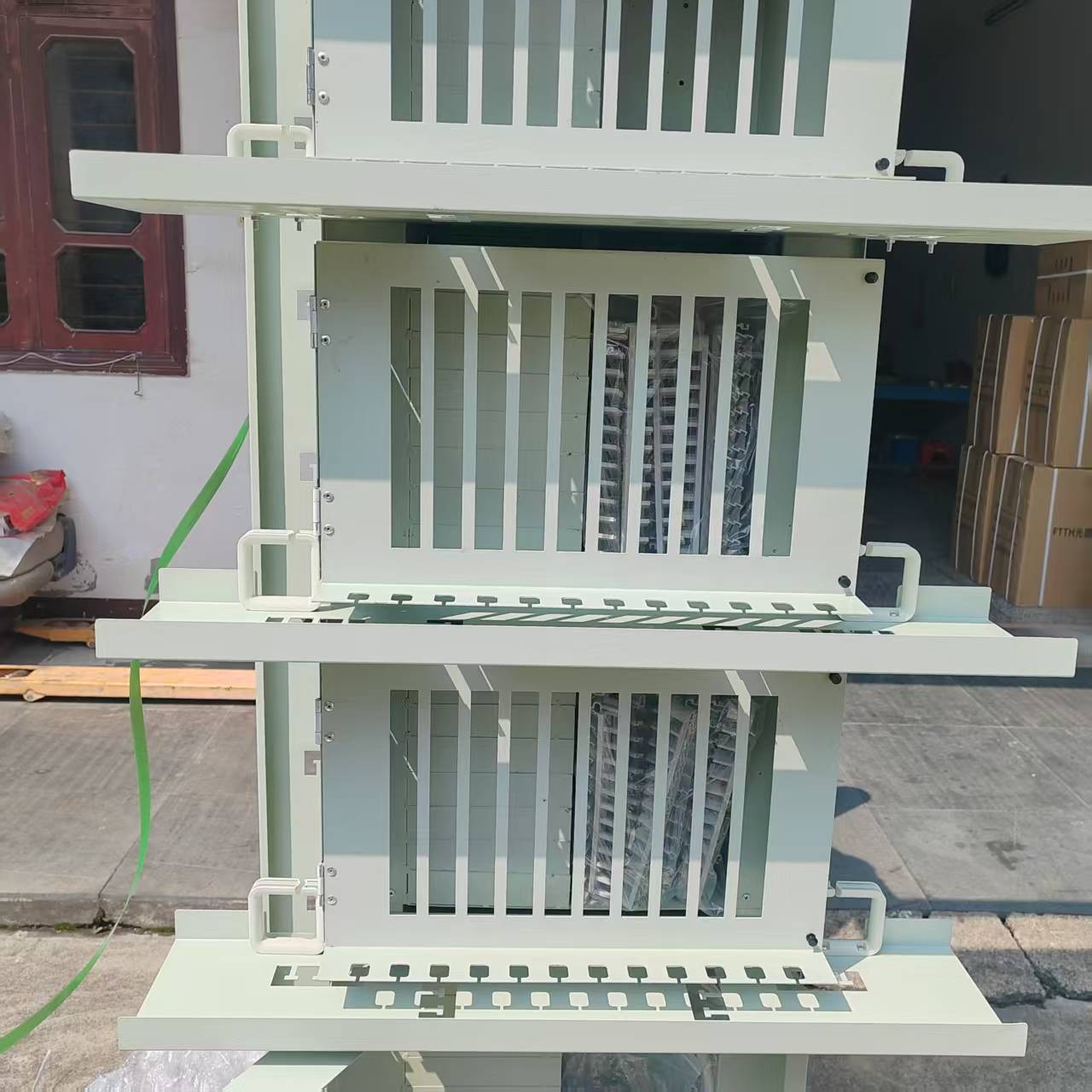

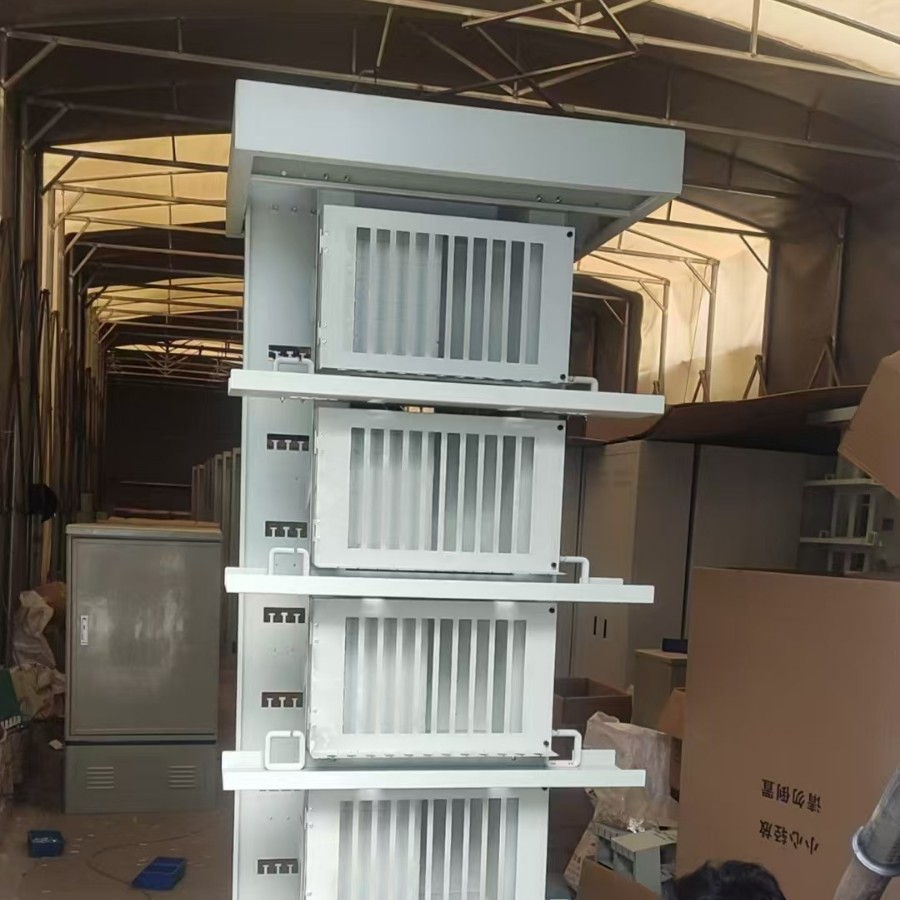

以下是此款产品实物图图片展示欢迎查阅

下面此款为华维厂家品牌高度2000mm*宽度1200mm*深度300mm双面双开门单排盘直插盘型光纤配线架，产品冷扎板激光切割焊接喷塑装；

产品图片；

常规款式2000*1200*300双排直插盘1440芯产品图片

2200*1080*300双面落地式双开门单排盘720芯单排直接盘型定制

2200*1300*300双面双开门落地式双排直插盘式光纤配线架产品图片1440芯定制

其它款式产品
