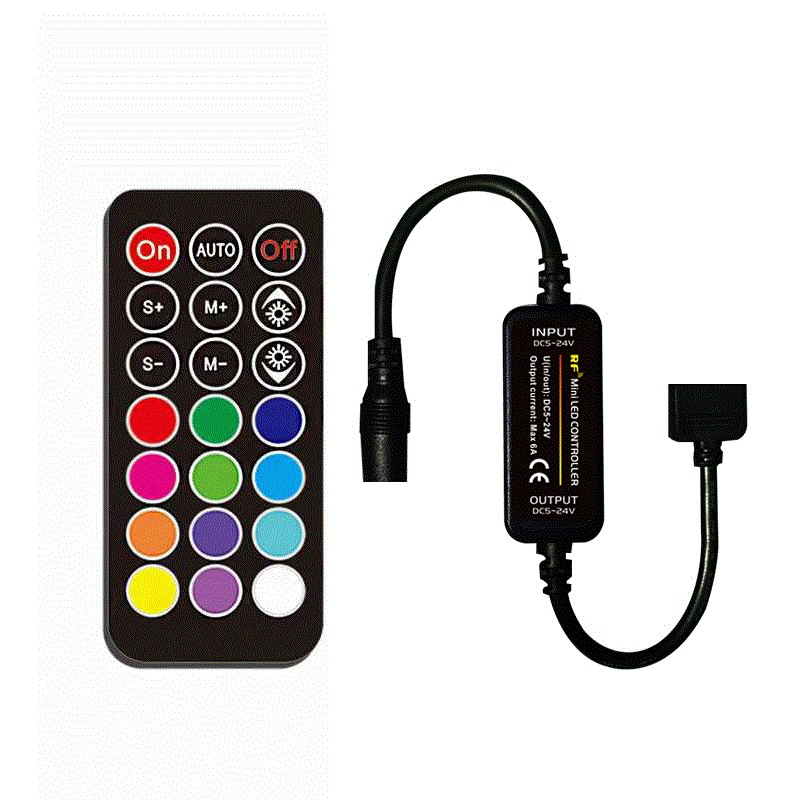

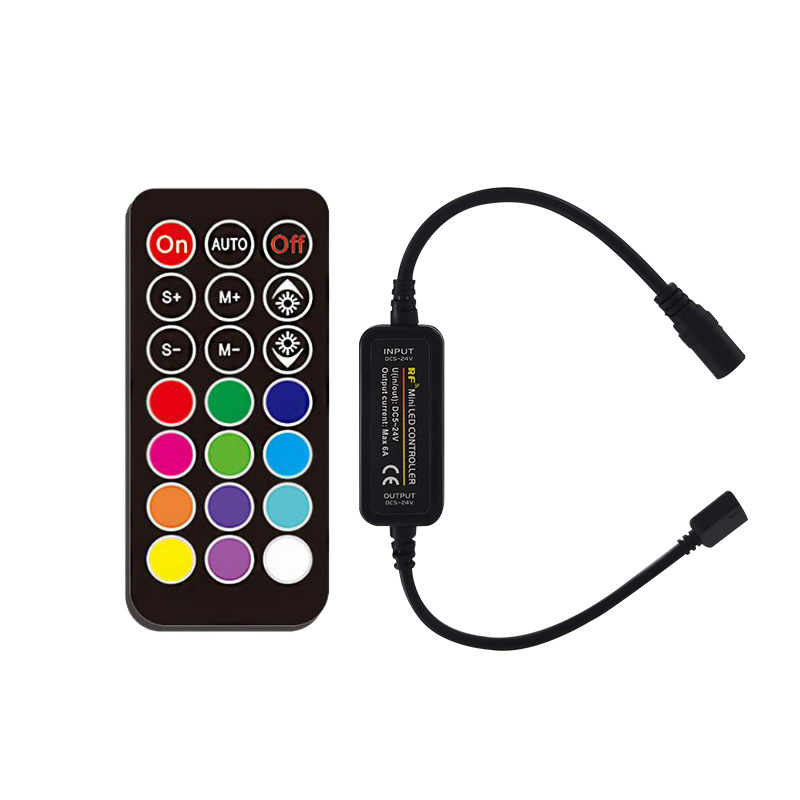

型号：YS-RFM4名称：无线迷你21键RGBW控制器、
产品说明无线RF迷你控制器是一款精致小巧的LED控制器，使用此控制器不需要任何焊接，直接对插电源和灯条即可使用，非常方便快捷。该系列的产品共有四个类型可选，用于控制单色，色温，RGB，RGBW四种类型的灯条；可根据客户不同需求选择渐变、跳变、渐明渐暗、闪烁、爆闪等动态灯光效果，以及多种静态颜色可供选择。可广泛运用在电视背景墙，床头柜，吧台等运用场所。
性能参数● 产品名称：无线RF迷你控制器
● 产品型号：YS-M4
●工作温度：-20~60℃
●供电电压：DC5-24V
●连接方式：共阳
●控制器尺寸：L55×W22×H13mm
●净重：14/17/21键：30g
●毛重: 14/17/21键：32g
●静态功耗：<0.5W
●输出电流：<2A/CH 最大：6A (加粗线材，高质量PCB，芯片，MOS管，可满负载接线）
● 输出功率：最大：5V:<30W,12V:<72W, 24V:<144W
遥控器使用说明：
接口说明：（1）电源输入接口：
采用 5.5*2.1mm DC母头接口输入 (采用定制加粗线材，可承受6A，普通接头只可承受3A）
（2）负载输出接口：
采用: 对插母头输出（加粗全铜线芯可满负载接入）
单色: DC公头(5.5*2.1mm)
色温：4pin母头
RGB: 4pin母头
RGBW：5pin母头
接线说明：1、先连接负载灯条，上电前确保灯条无短路现象；2、确定无短路后，接入5-24V电源，切勿接入高压电(参照后面接线图）；
控制器静态、动态模式列表：
序号
静态颜色
序号
静态颜色
序号
动态模式
序号
动态模式
1
红色
11
浅紫色
1
红色渐变
11
W频闪
2
绿色
12
混合白
2
绿色渐变
12
4色渐变
3
蓝色
13
W白
3
蓝色渐变
13
7色+W渐变
4
紫红色
14
混合白+W白
4
黄色渐变
14
4色频闪
5
浅绿色
5
紫色渐变
15
7色+W频闪
6
浅蓝色
6
青色渐变
16
4色跳变
7
橘色
7
白色渐变
17
7色+W跳变
8
紫色
8
红色频闪
18
全彩渐变
9
青色
9
绿色频闪
10
黄色
10
蓝色频闪
注意事项：
(仅限于室内使用且适用于灯具设备)
1.控制器的输入电压为DC5-24V，需要电源适配器配合使用，请勿在高压或者其他电压直接输入，请在连接时注意安全。
2. 请在断电状态下连接电源、控制器和灯具，连接好后再上电，请不要将输入和输出的正负极接反了。
3. 请不要过载使用，该设备最大输出电流是6A，否则会引起设备损坏或者影响使用寿命；使用遥控器前请把遥控器底下的结缘挡片抽出。
4. 请不要放置在高灰尘、高温的环境中使用。如果长时间不使用请关闭电源。
5. 非专业工程师请不要自行拆、卸更换零部件,以免造成设备损坏。
6.购买前请提前告知您所需要的线序。
备注：
产品出货默认通码：
1.如果要一对一对码，控制器断电重新上电，长按开机键灯带闪烁白光对码成功。
2.如果要一对多通码，控制器断电重新上电，长按关机键灯带闪烁白光清码成功。
产品默认+GRBW排序，可调排序：
1.关机-长按红色按键+RGBW。
2.关机-长按绿色按键+GRBW。
3.关机-长按蓝色按键+BRGW。
发票说明：本店标价，都是不包括税点，开票另加税点，详细咨询客服！
상품정보 제공고시
원산지 심천시 수입할지 말지 아니요 주문 번호 YS-RFM4 상표 Chengxuan 기술 조명 상품 번호 AL629675018473 모델 YS-RFM4 정격 전압 DC5-24 조정 범위 1-100 연결 방법 공양 제어 모드 무선 원격 제어 제어 범위 20m보다 큼 인터페이스 유형 DC 인터페이스 + 5핀 헤더 신호 방법 PWM 보호 수준 IP20 전체 치수 L52*W22*H13 무게 32 맞춤형 처리 예 주요 다운스트림 플랫폼 LAZADA 주요 판매지역 중동 국경 간 수출을 위한 독점 공급원을 제공할지 여부 예 -
