应用范围:机器人，机械手，云台，阀门，产线机械手，车模等

产品特性

*适用于舵机控制器，航模遥控器，模拟电压控制*合金齿轮大扭矩电机

*铝合金减速箱超轻重量

*安装简便，坚固耐用，可靠性强，稳定实用

应用范围

*大型机器人，机械手臂动力关节

*工业机械手自动化

*阀门角度精确控制

*大型摄像机云台

*大型遥控车模型，遥控船模型

特别提醒:各种应用场景请自行测试，测试合格再行使用，各种应用场景请自行大规模测试后再使用!!!

额定参数

额定电压:DC12-24V(12V/MIN-30V/MAX极限电压)

空载电流:<500MA(限流值 5A，建议使用 10A 的开关电源或者电池)

极限角度:L:1.0-2MS控制模式:360度(电子限位可调)H:0.5-2.5MS控制模式:360度(电子限位可调)0-5V 模拟电压控制:360度(电子限位可调)

控制方式:1.0-2.0MS 脉冲模式:适用于航模遥控器接收机控制0.5-2.5MS 脉冲模式:适用于多路舵机控制器控制模拟电压模式:0-5V 模拟电压输入控制

(脉冲频率:50-333HZ)

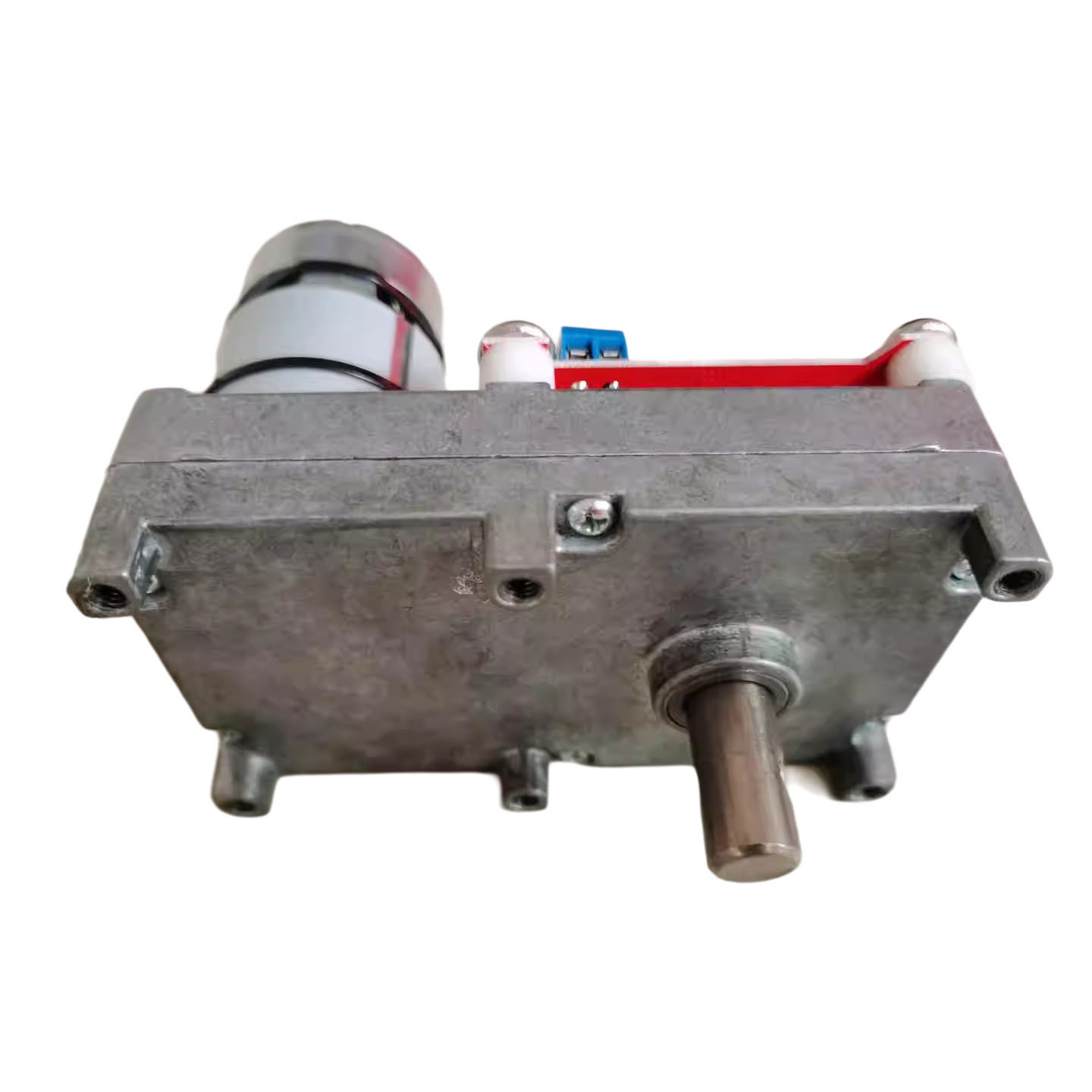

材质:齿轮和轴:合金钢;齿轮箱体:铸铝

重量:1.065KG

外形尺寸:123*70*124mm

机械寿命:>6000000 次/常规扭矩

最大扭矩:500KG/CM

规格型号

型号:500KG/CM

启动扭矩:500KG/CM

保持扭矩:500KG/CM

额定速度 24V:0.5S/60°

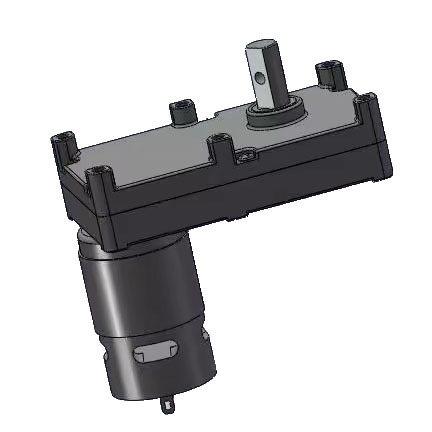

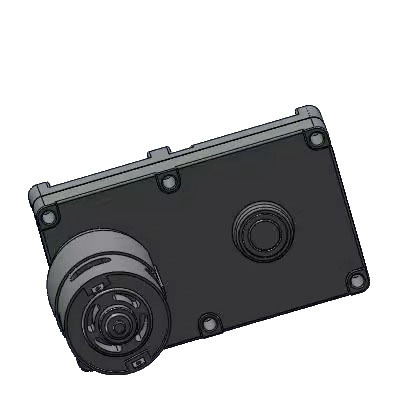

可提供SW文件（用SW打开）

视频说明：

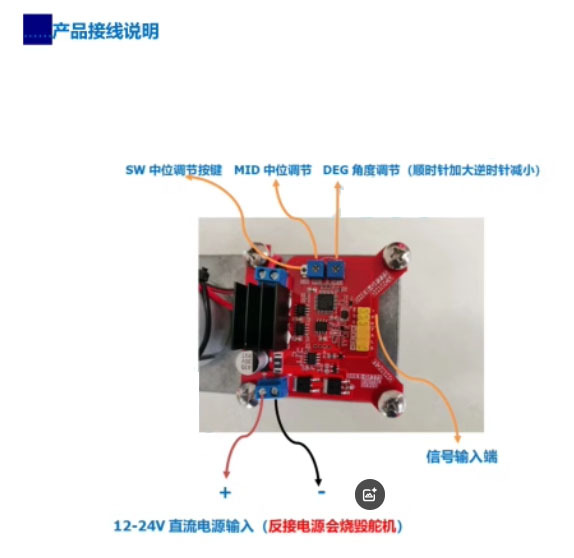

1.电位器接线说明：

https://v.youku.com/v_show/id_XNDg2MjA2NTkwMA==.html

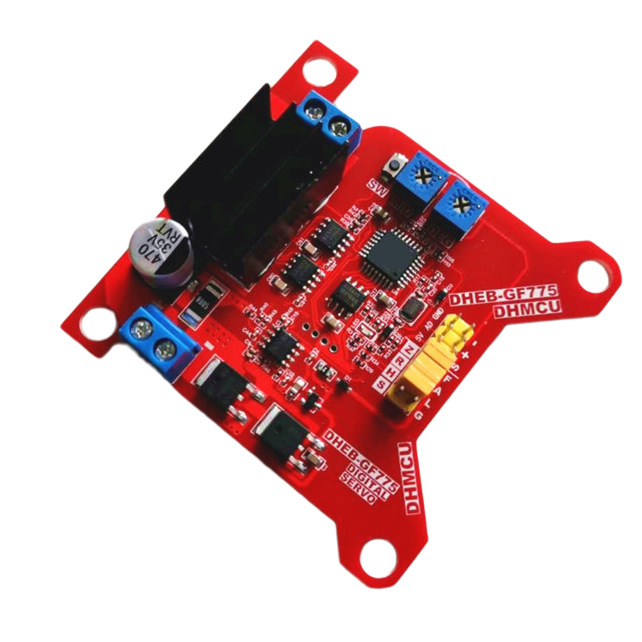

2.舵机控制器接线说明：

https://v.youku.com/v_show/id_XNDg2MjA2MTg0OA==.html

3.磁编码舵机中位设置讲解https://v.youku.com/v_show/id_XNTg0ODE1NDM5Mg==.html

使用前请务必详细阅读说明书

资料链接（百度网盘下载地址）:

http://pan.baidu.com/s/1kUZusM7

密码: apdt
