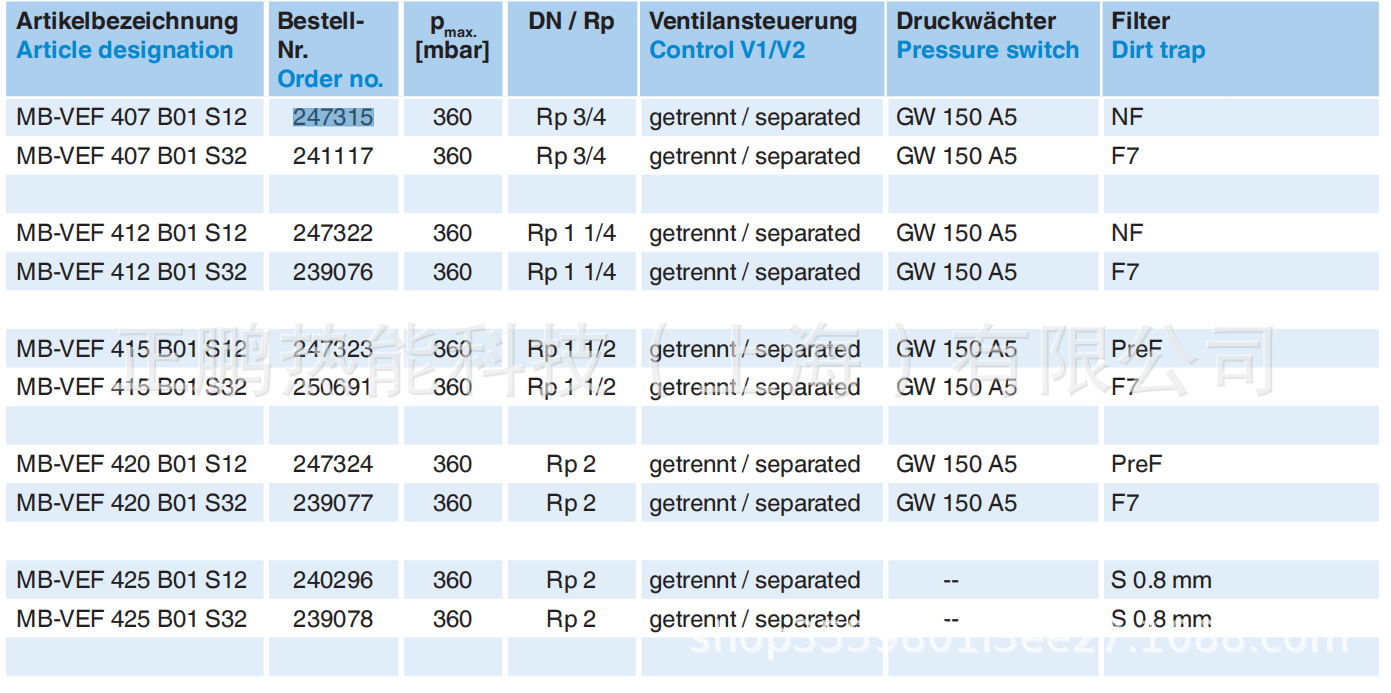

MB-VEF407 B01 S10   MB-VEF412 B01 S10

MB-VEF415 B01 S10   MB-VEF420 B01 S10

MB-VEF425 B01 S10   MB-VEF407 B01 S30

MB-VEF412 B01 S30   MB-VEF415 B01 S30

MB-VEF420 B01 S30   MB-VEF425 B01 S30

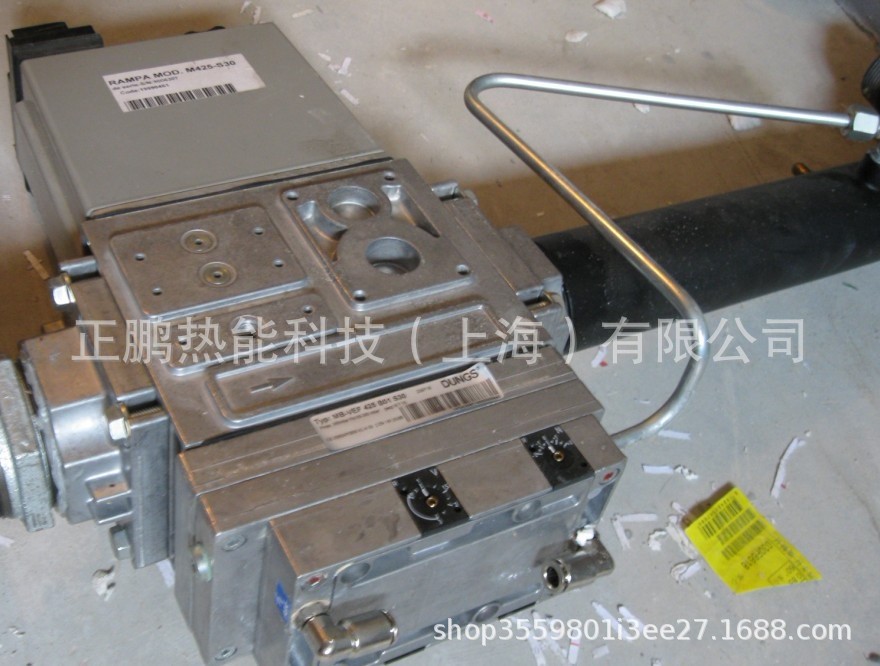

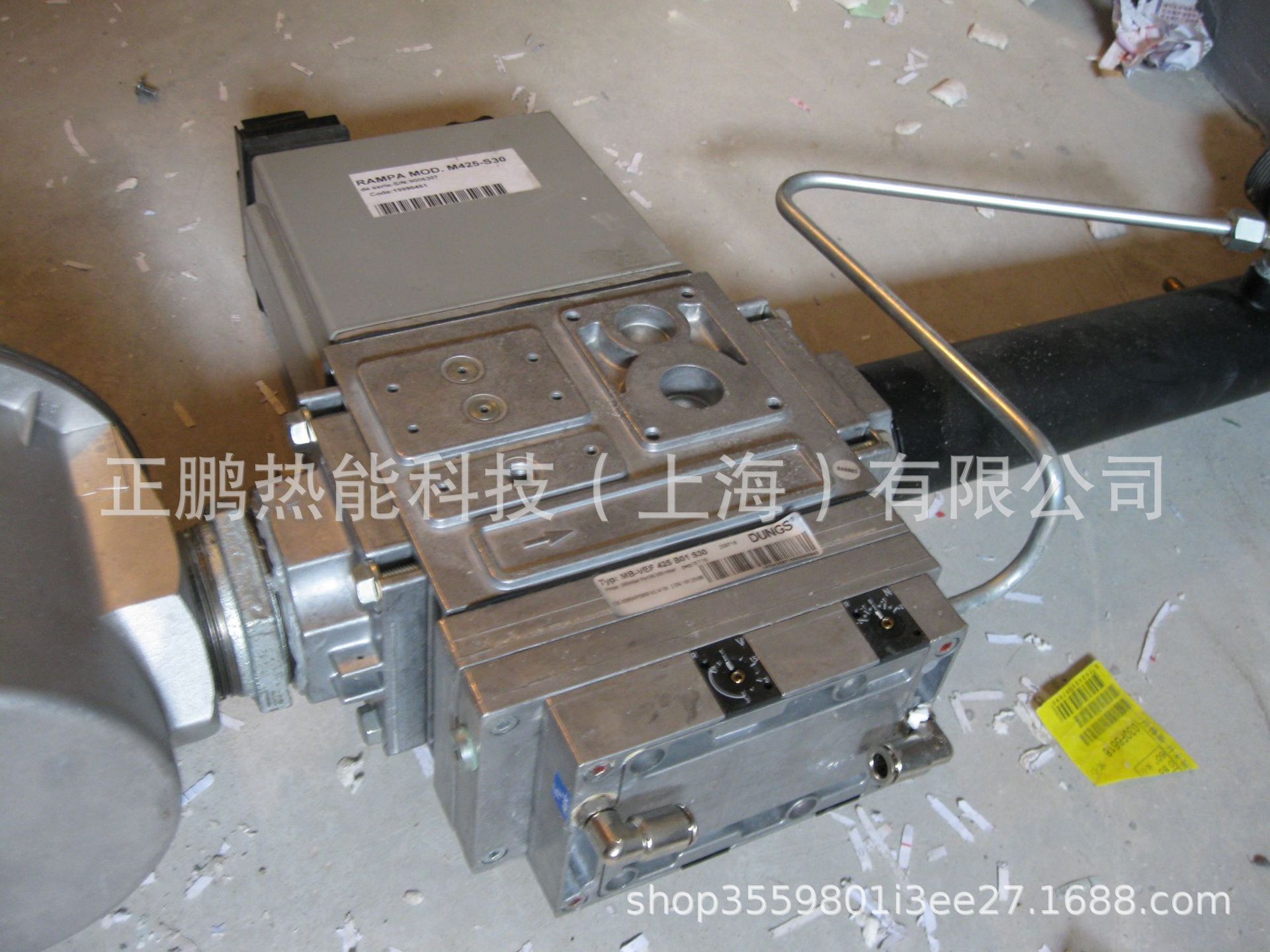

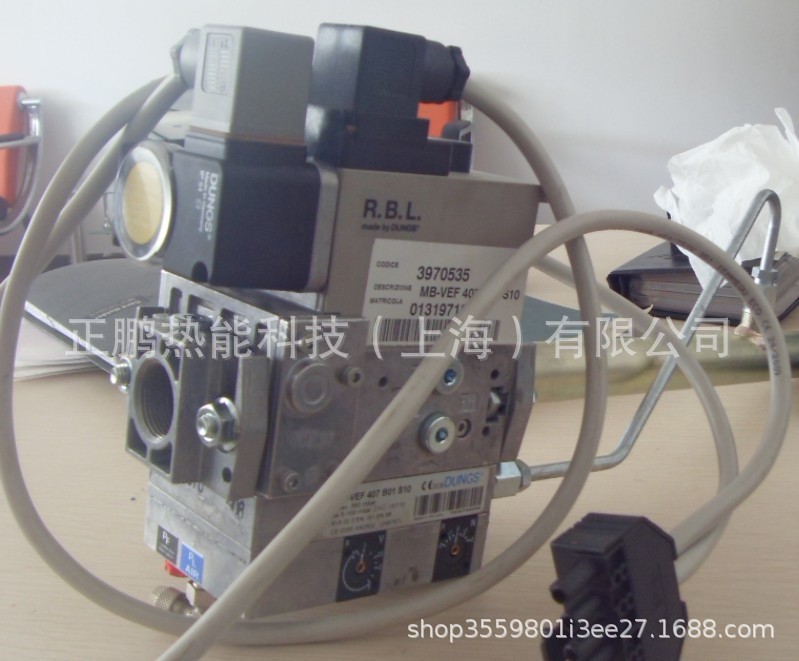

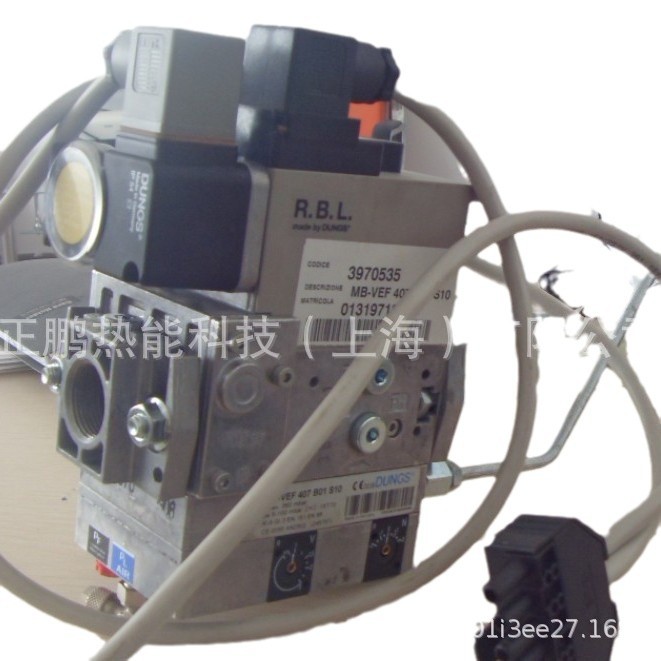

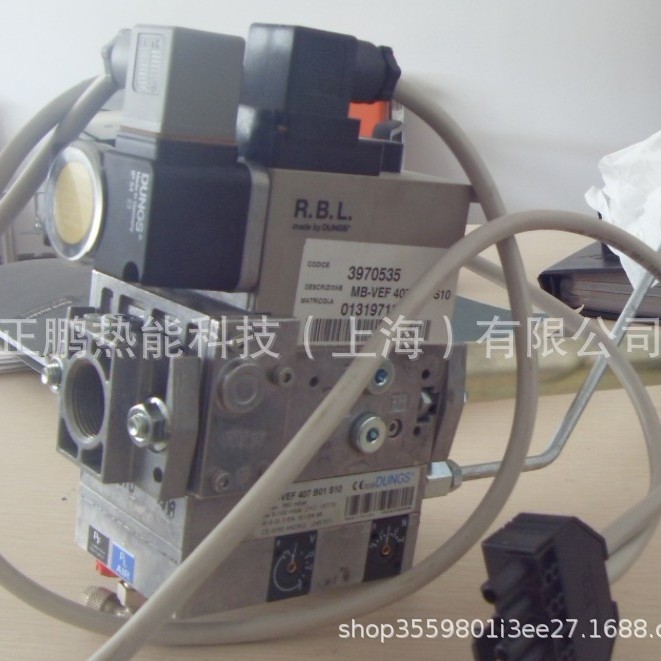

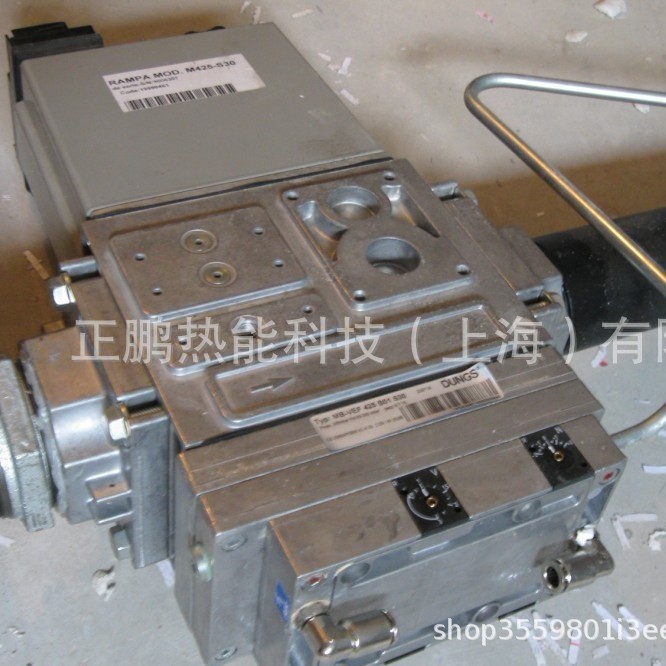

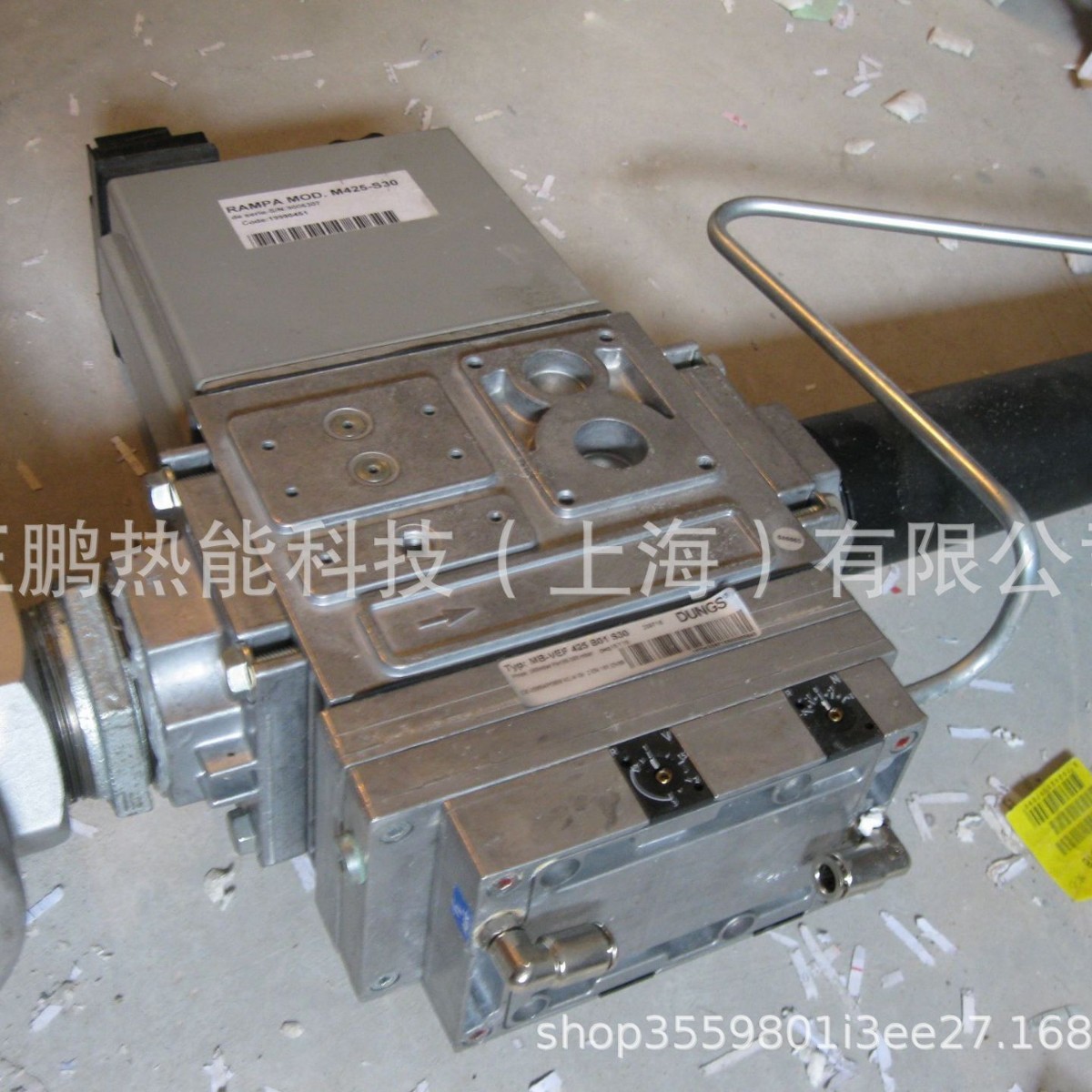

MB-ZRD（LE）...B01系列双级燃气多功能组合调节器

品牌：DUNGS（冬斯）

产地：德国

产品说明型号解析

DUNGS燃气多功能组合调节器由过滤器，调节器，阀门和压力监控器紧密组合而成。通过组合式系统可实现不同结构形式

污物沉积器：精滤器

一个调节器和两个阀门：B01

一个一级阀门，一个二级阀门

一个快速开启阀门，一个快速或缓慢开启阀门

符合DIN EN 161 A级2类要求的可达360mbar的电磁阀

运用符合DIN EN 88 A级2类要求的比例调节器可灵敏的调节输出压力

属于DUNGS冬斯燃气电磁阀相关产品，是空气、燃气比例式多功能组合调节器中的一种型号2。

技术参数方面额定内径：Rp1/2，3/445。

入口压力：15 - 100mbar45。

最大工作压力：至360mbar。输入压力范围MB -...VEFS10 Pa为5mbar至100mbar，操纵范围PL为0.4mbar至100mbar，燃烧器压力范围PBr为0.5mbar至100mbar，压力等级PN145。

适用介质：1，2，3气体系列的燃气及其他中性气态介质，如天然气、液化气、煤气等5。

环境温度：- 15ºC到+70ºC（在液化气设备中使用时，MB - VEF...不得在低于0ºC下运行。只适用于气态液化气。液态碳化氢损坏密封材料）45。

产品结构相关DUNGS燃气多功能组合调节器MB - VEF...B01由污物沉积器，燃气 - 空气 - 组合调节器，阀门和压力监控器紧密组合而成。其中污物沉积器为精滤器，电磁阀符合DIN EN161A级2类要求，可达360mbar，可进行零点校正N，按照ISO7/1以管螺纹实现法兰连接，并且有阀门检查系统、最低/最高压力监控器、压力极限器等可提供特殊解决方案45。

包含两层精密过滤器，过滤为0.8mm网眼的筛分器，交换过滤装置不须取下仪器，压力监控器可安装符合DIN EN1854要求的型号GWA5，GWA2，NBA2，UEBA2。比例调节范围V比例值V = PBr/PL，比值0.75:1...3:1，零点校正可能，电磁阀V1阀门符合DIN EN161A级2类要求，快速开启，快速关闭5。

DMV-D5125/11 ECO
