FRS503  FRS505

FRS507  FRS510

FRS515  FRS520

FRS5040   FRS5050

FRS5100   FRS5125

FRS5150  FRNG510,FRNG515,FRNG520,

FRNG5065,FRNG5080

DUNGS 总代理 燃气调压阀选配弹簧规格5-13mbar, 7-20mbar, 10-30mbar, 25-55mbar, 30-70mbar, 60-110mbar, 100-150mbar, 140-200mbar,

输出压力：压力范围为2.5mbar至200mbar，取决于可调额定值弹簧23。

最大工作压力：Rp2连接时为500mbar24。

连接方式螺纹连接Rp3/8 - Rp2，法兰连接DN20 - DN1502。

其他特性带有可调额定值弹簧，出口压力可稳定、精确及灵敏的调节1。

有安全隔膜，不含有色金属，适用于H2S含量可达0.1%体积含量的燃气，适用于气体系列1、2、3的燃气及其他中性气态介质2。

可用于调节器出口压力的成套内脉冲、外脉冲连接两边可选24。

环境温度范围为 - 15°C到+70°C2。

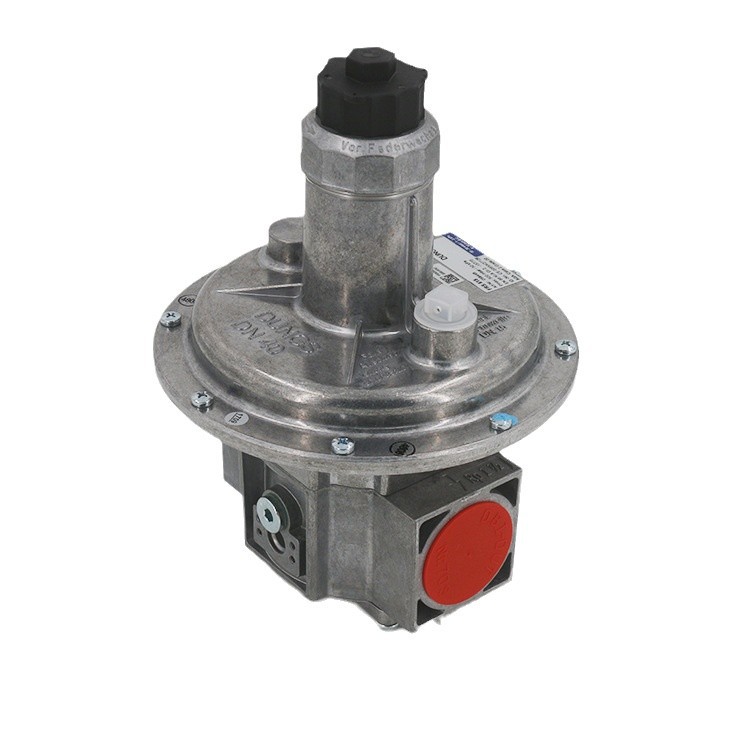

二、FRS520的弹簧相关

弹簧配置情况压力调节器已配套安装第4号兰色弹簧。

额定值弹簧范围有多个区间，如2.5...9、5...13、5...20、10...30、25...55、30...70、60...110、100...150、140...200（单位：mbar），不同弹簧号对应不同的弹簧颜色，例如弹簧4为蓝色，不同的连接方式（如Rp3/8，Rp1/2等）有对应的编号2。

弹簧与出口压力关系通过更换调节弹簧可以调定其他不同出口压力2。

三、FRS520的结构相关

材料方面外壳为铝、钢，密封为NBR2。

安装位置调节器罩呈垂直或水平位置2。

测试连接点与排气管测试连接点G1/4，符合DIN ISO228要求，位于出口部位两侧。

脉冲连接内部存在于出口部位，可选择外接于外壳两侧。排气管只有在特殊情况下才需要，连接G1/4 ISO228至Rp1，从PP1 - 1/2起，DN40:G1/2 ISO22823。
