项目

单位

参数

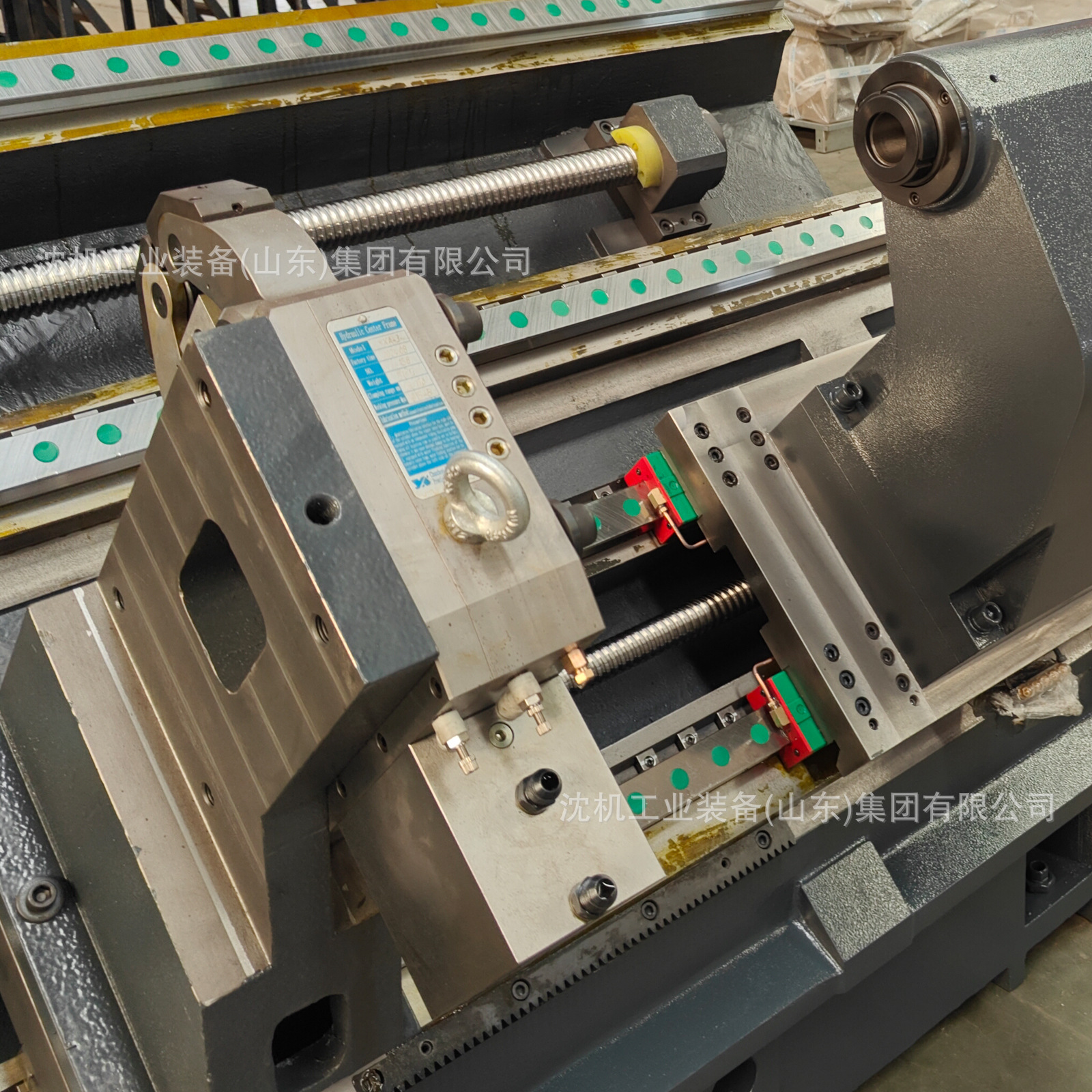

TCK50A/1500

床身上最大回转直径

mm

Φ560

溜板上最大回转直径

mm

Φ300

顶尖距

mm

1500

最大盘类加工直径

Φ440

最大车削长度

mm

1500

主轴端部型式

A2-8

主轴通孔直径

mm

Φ86

棒料通径

mm

Φ75

液压卡盘

mm

10寸

液压卡盘拉杆通孔

mm

Φ75

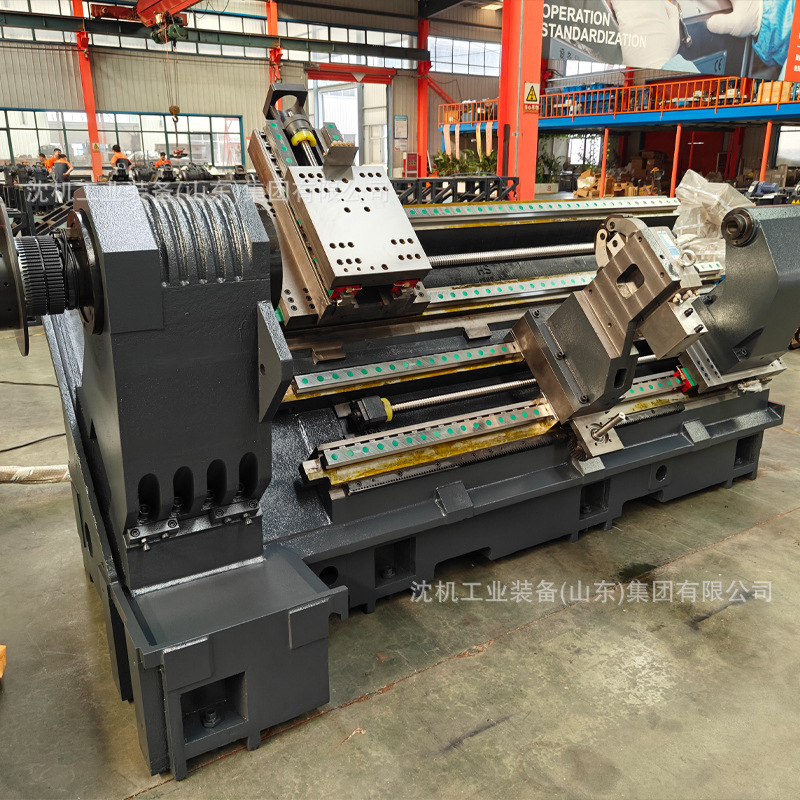

导轨形式

直线导轨

主轴锥孔锥度

No

公制92 1：20

主轴极限转速

rpm

3000rpm

尾座套筒直径

mm

90

尾座套筒内孔锥度

No

莫氏5#

尾座套筒行程

mm

80

尾座套筒形式

液压

尾座行程

mm

1200（伺服）

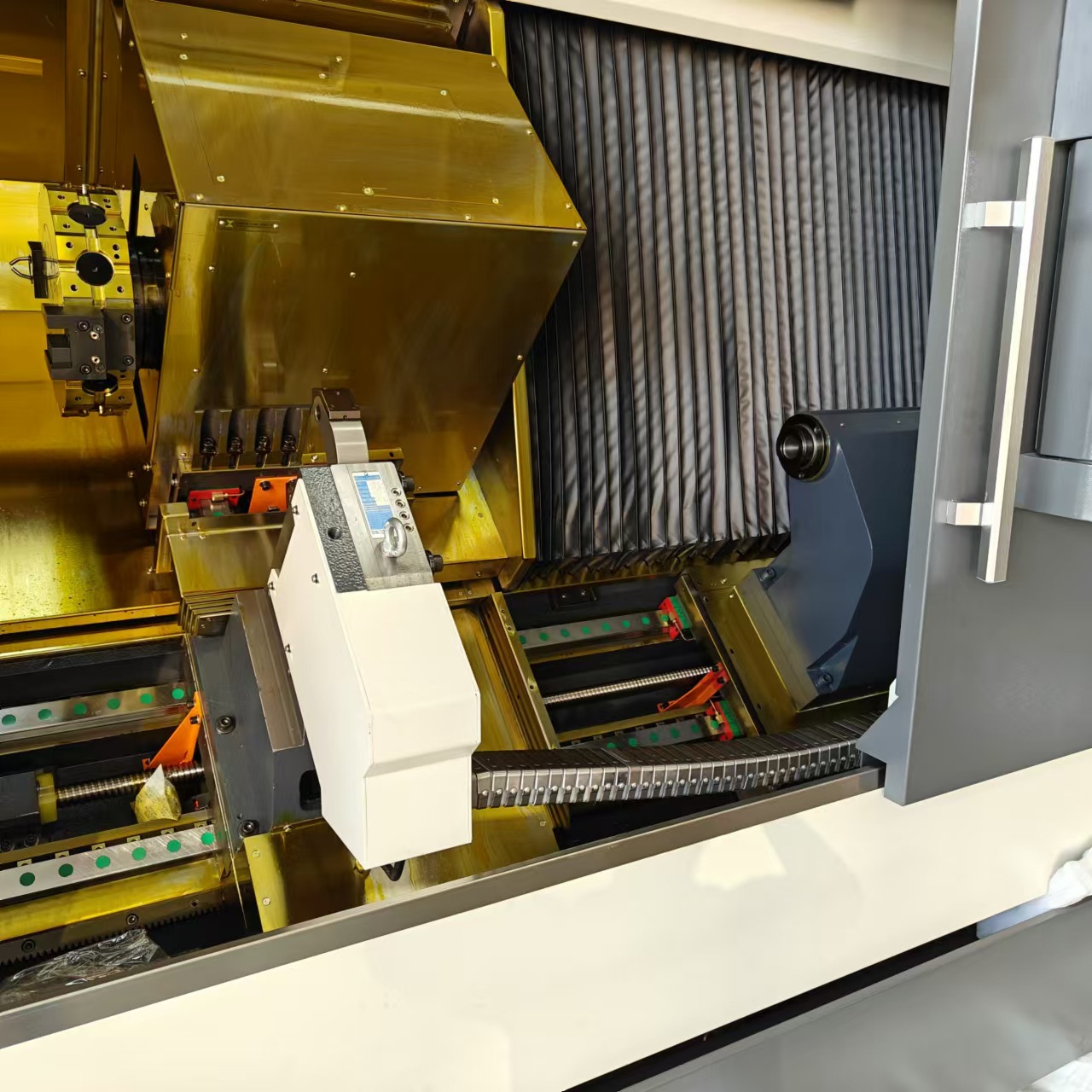

刀塔

把

8

车刀刀体尺寸

mm

25´25

最大镗刀直径

mm

Æ40

丝杠型号

X向

3210

Z向

5010

尾座

4010

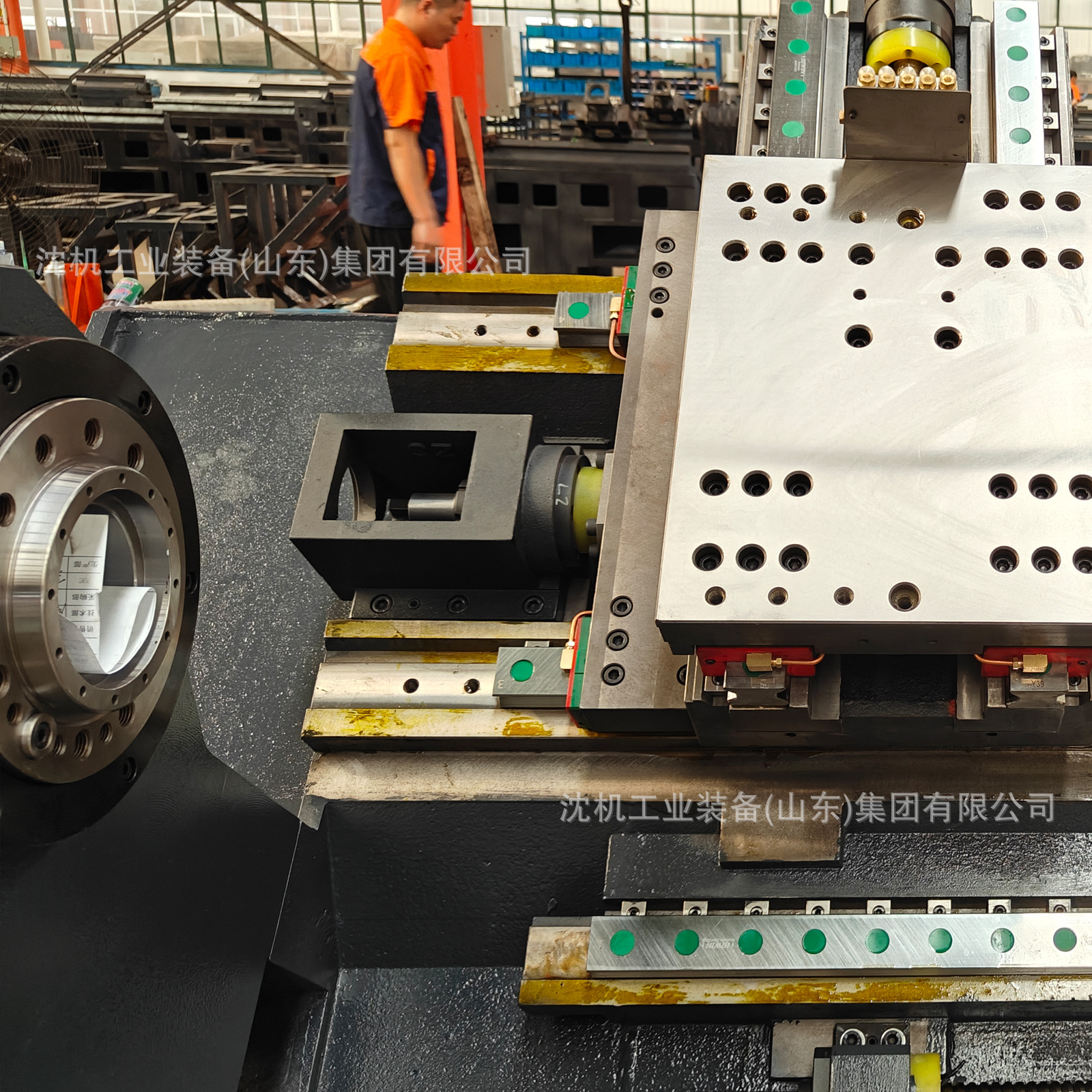

导轨型号

X向

RGH45CA2R725

Z向

RGH45CA2R2250

尾座

RGH45CA2R2155

X/Z/电机扭矩

N.M

10/10

X/Z/向快移速度

m/min

18/18

X向行程

mm

260

Z向行程

mm

1500

最小设定单位

mm

0.0001

主电机功率

KW

11

总电源功率

KW

18

机床净重

Kg

5000

外形尺寸（长×宽×高）

mm

4100*2000*2100
