项目

单位

规格

床身上回转直径

mm

800

工件加工长度

mm

4000

车削长度

mm

4000

刀架上回转直径

mm

480

主轴中心至床身平面导轨距离

mm

250

主轴通孔直径

mm

105

主轴孔前端锥度

莫氏

莫氏圆锥6号

主轴头形式

-

A6

主轴转速级数

-

正转24；反转12

主轴转速范围

r/min

正转11-1600(50HZ),12-1680(60HZ);

反转14-1580(50HZ), 16.8-1896(60HZ)

纵向进给范围种类

-

64

纵向进给范围-标准进给

mm/r

0.08-1.59

纵向进给范围-小进给

-

0.028-0.054

纵向进给范围-进给

-

1.71-6.33

横向进给范围种类

-

64

横向进给范围-标准进给

mm/r

0.04-0.79

横向进给范围-小进给

-

0.014-0.027

横向进给范围-进给

-

0.86-3.16

刀架纵向的快移速度

m/min

4

刀架横向的快移速度

m/min

2

上/下刀架行程（小刀架移动行程/横刀架行程）

mm

140/320

刀架转盘回转角度

-

±90°

刀杆截面尺寸(四方刀架刀杆截面)

mm

25×25

主轴中心线至刀具支承面距离

mm

26

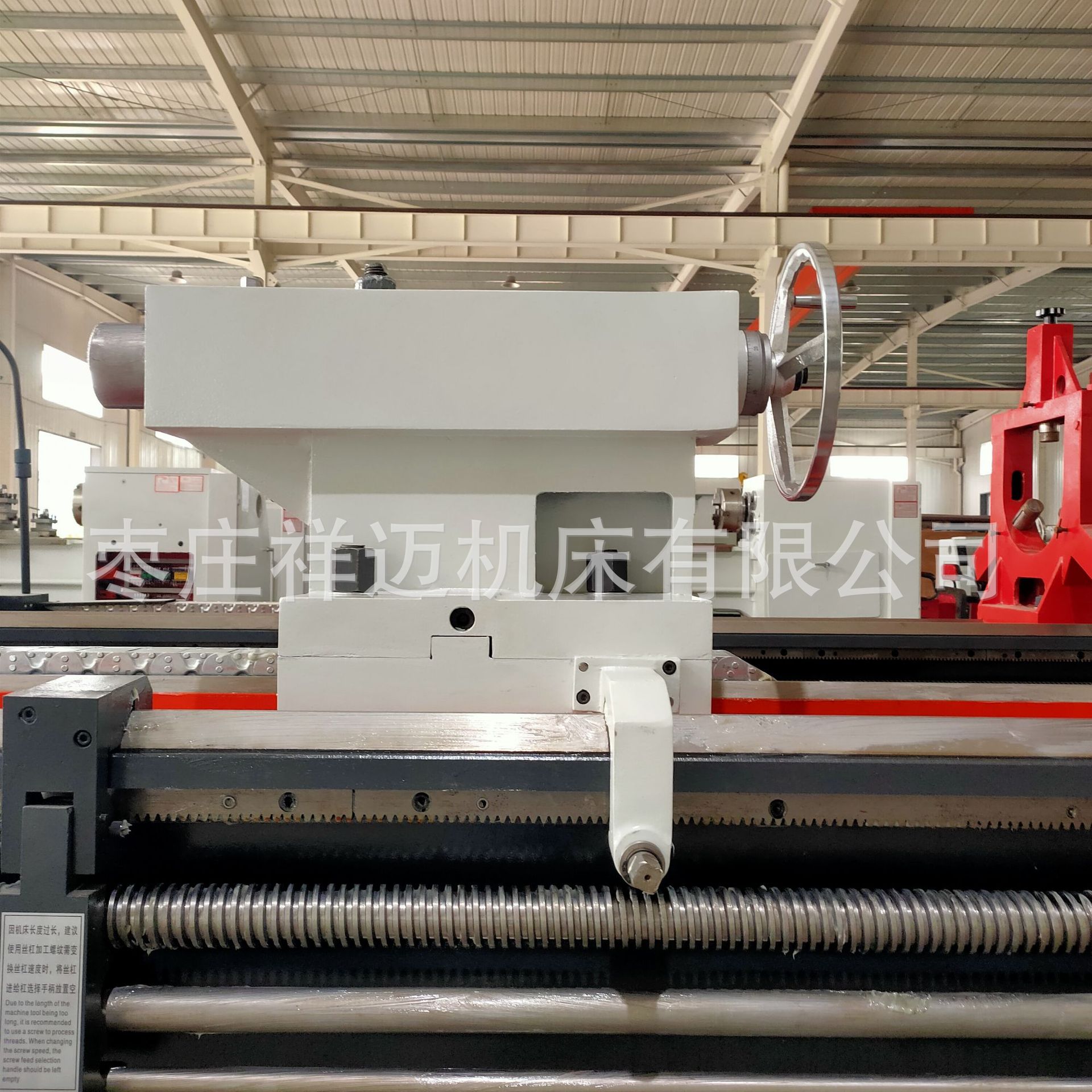

床尾主轴直径（尾座套筒直径）

mm

75

床尾主轴孔锥度(尾座套筒锥孔锥度)

-

莫氏圆锥5号

床尾主轴行程

mm

150

机床丝杠螺距

mm

12

加工公制螺纹范围及种数

mm

44种；1-192

加工英制螺纹范围及种数

牙/寸（tpi）

21种；2-24

加工模数螺纹范围及种数

mm

39种；0.25-48

加工径节螺纹范围及种数

DP

37种；1-96

床身导轨宽度(导轨跨度)

mm

400

床身导轨硬度

RC

RC52

主电机功率

kW

7.5

机床轮廓尺寸（长×宽×高）

mm

5168×1037×1312

机床包装尺寸（长×宽×高）

mm

5350×1520×2010

加工精度

-

IT7

表面光洁度

μm

Ra1.6
