序号

机床型号

单位

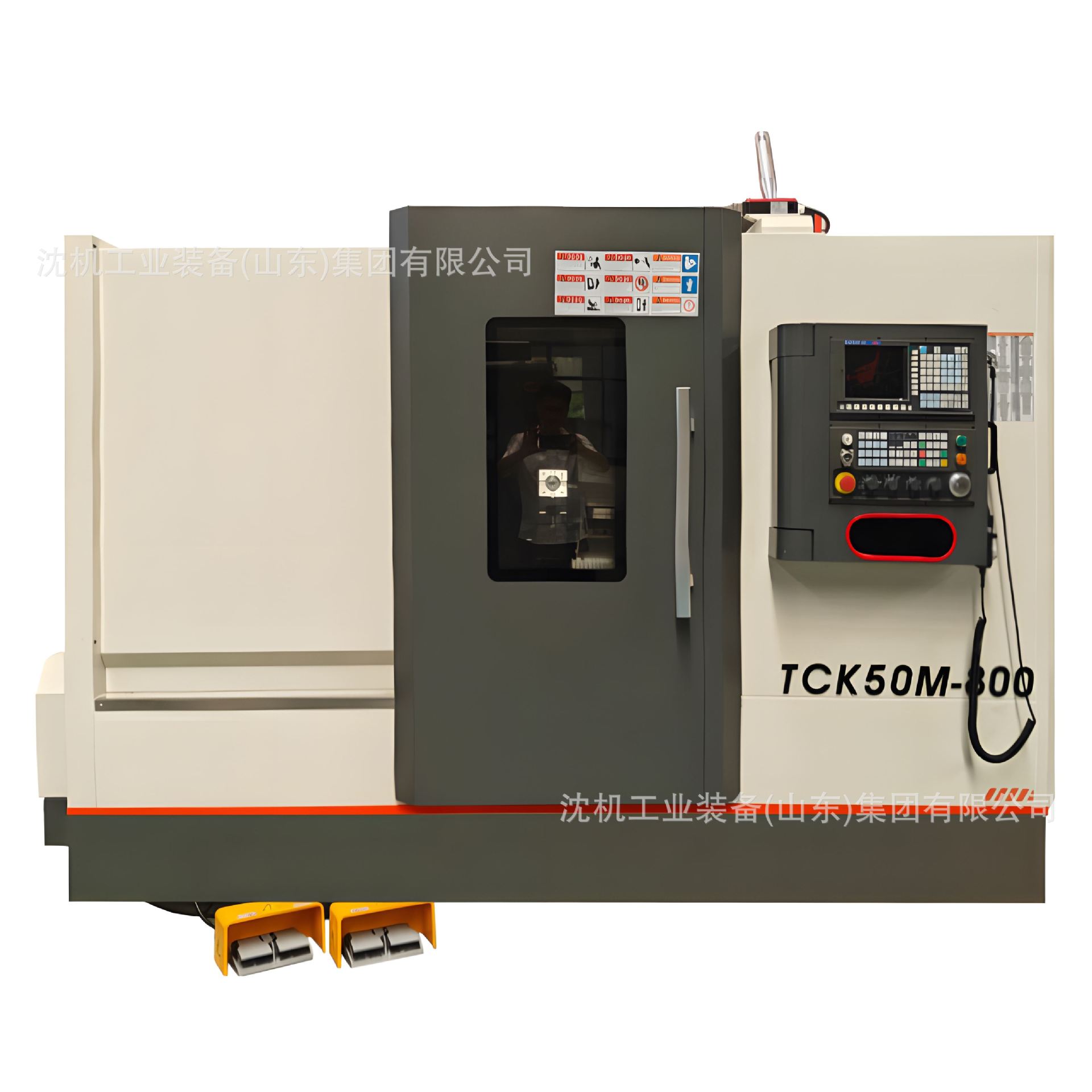

TCK50Ax800

1

床身上最大回转直径

mm

Φ560

2

横溜板最大回转直径

mm

Φ260

3

最大加工长度

mm

800

4

最大加工直径（盘类）

mm

Φ440

5

标准卡盘规格

英寸

10寸

6

X轴最大行程

mm

260

7

Z轴最大行程

mm

900

8

主轴最高转速

rpm

2500rpm

9

主轴变速级数

无极变速

10

主轴端部代号

A2-8

11

主轴通孔

mm

Φ86

12

拉管通孔

mm

Φ75

13

快移速度

m/min

X:18 Z:18

14

切削进给速度

mm/min

1-15000

15

X/Z向电机扭矩

NM

10/10（X向带抱闸）

16

主轴电机功率

KW

15

17

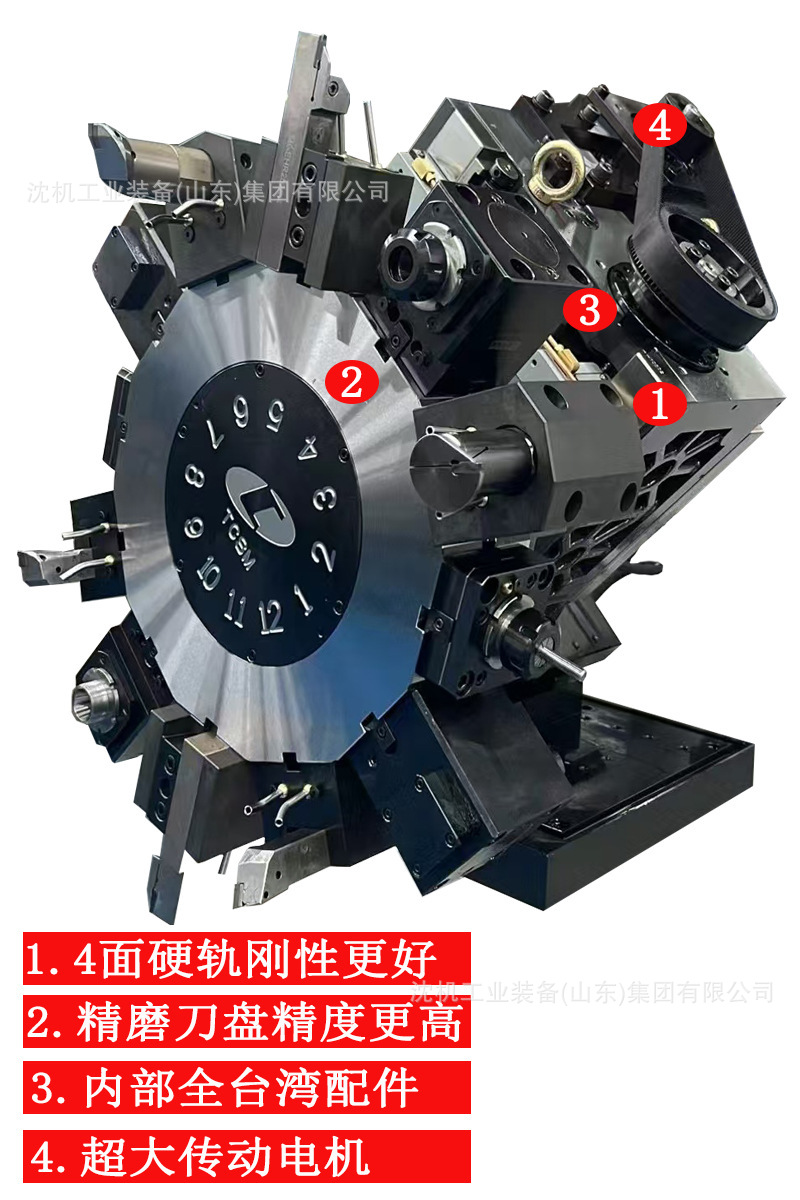

卧式刀塔工位

8

18

车刀刀体尺寸

mm

25´25

19

最大镗刀直径

mm

Æ40

20

套筒直径

mm

90

21

套筒行程

mm

80

22

尾座套筒锥孔

莫氏5#

23

尾座最大行程

mm

750

24

总电源容量

KVA

 18

25

切削水箱容量

L

 90

26

外形尺寸（长×宽×高）

mm

3300*2000*2000

27

  整机重量

KG

4500
