序号

项目

单位

参数

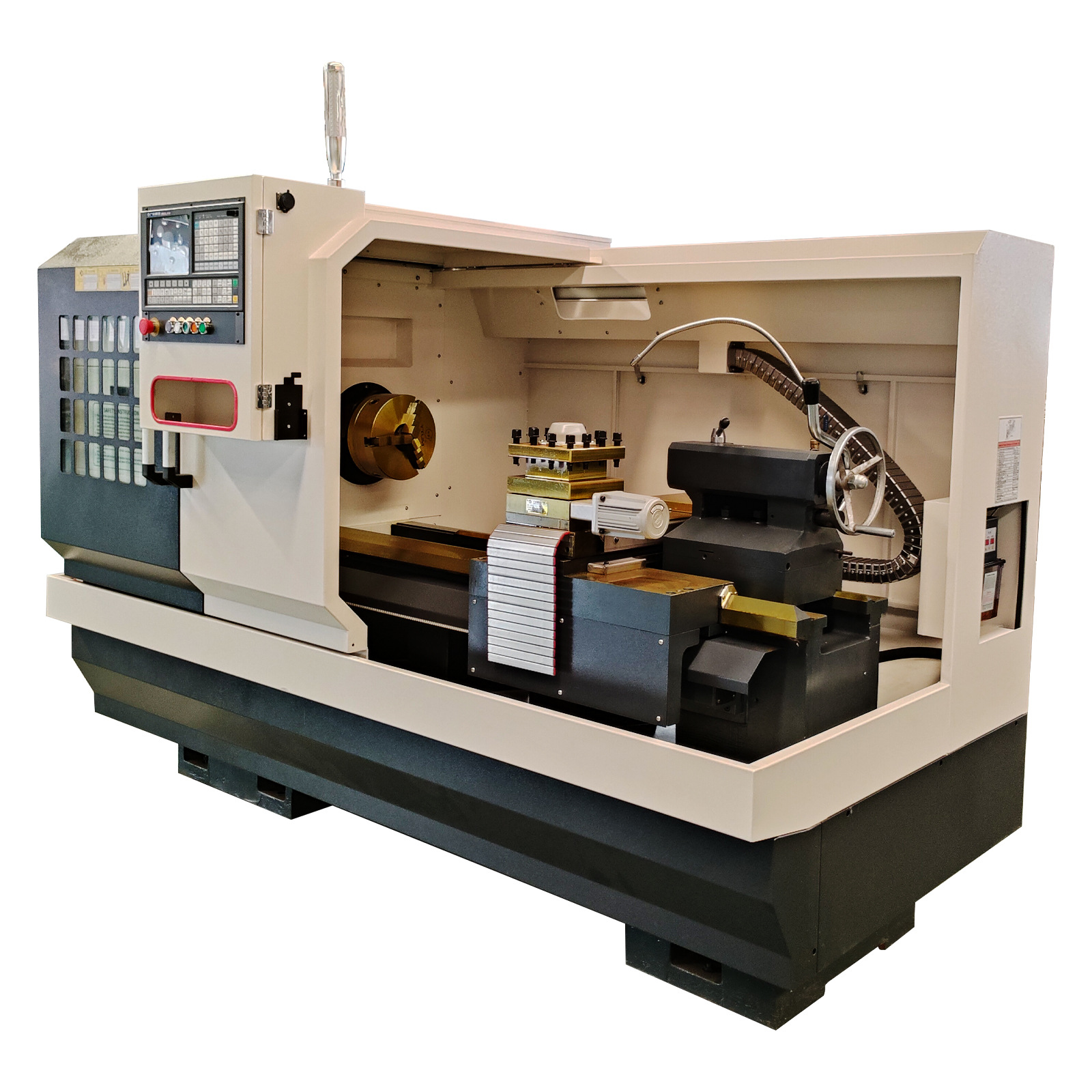

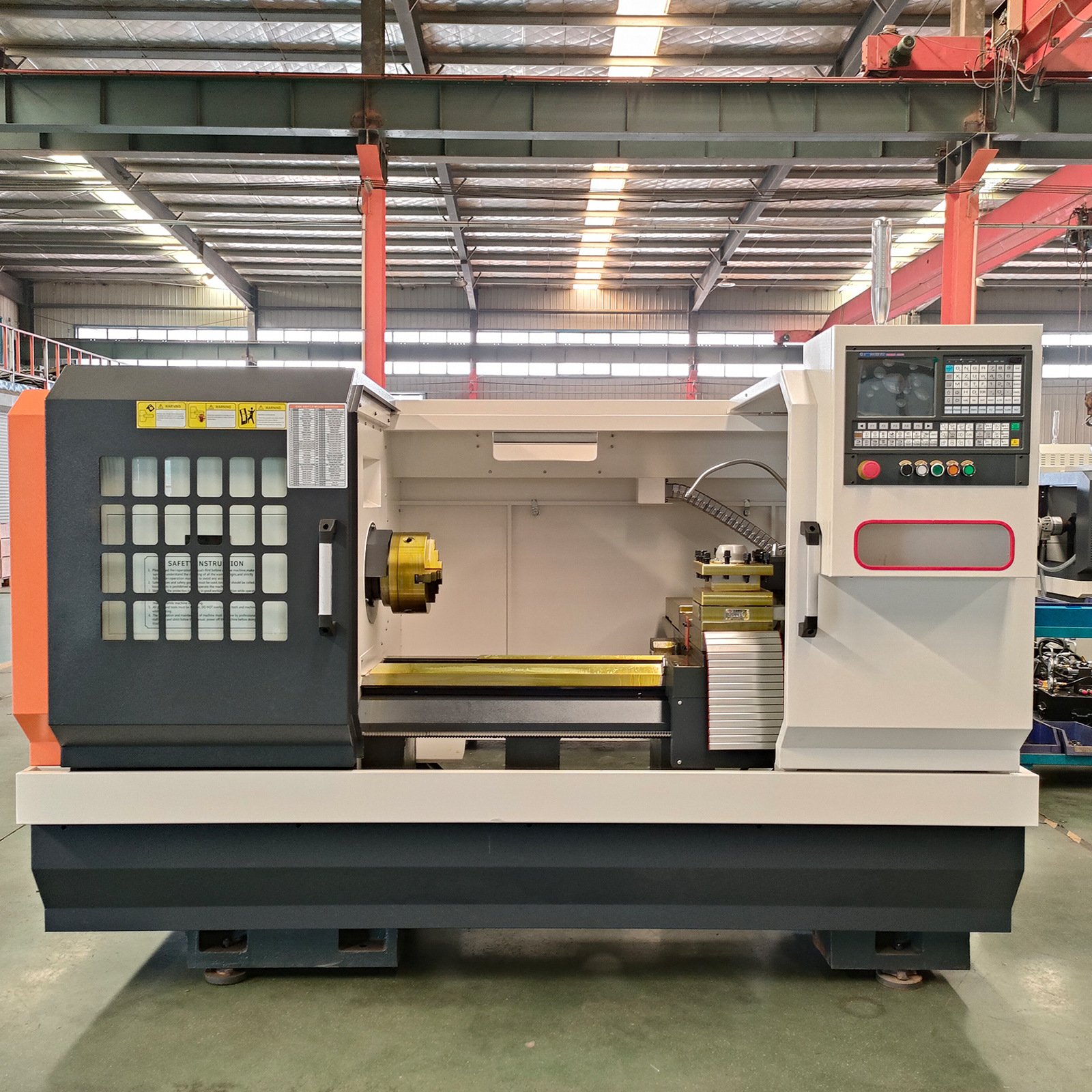

CK6150/1500

1

床身上最大回转直径

mm

φ500

2

X向导轨跨距

mm

210

3

Z向导轨跨距

mm

400

4

溜板上最大回转直径

mm

Φ250

5

顶尖距

mm

1500

6

最大车削长度

mm

1350

7

中心高

距床身

mm

276

距地面

mm

1110

8

主轴通孔直径

mm

Φ82

9

棒料通径

mm

φ80

10

配中空卡盘拉杆通孔

mm

Φ65

11

主轴端部型式

A2-8

12

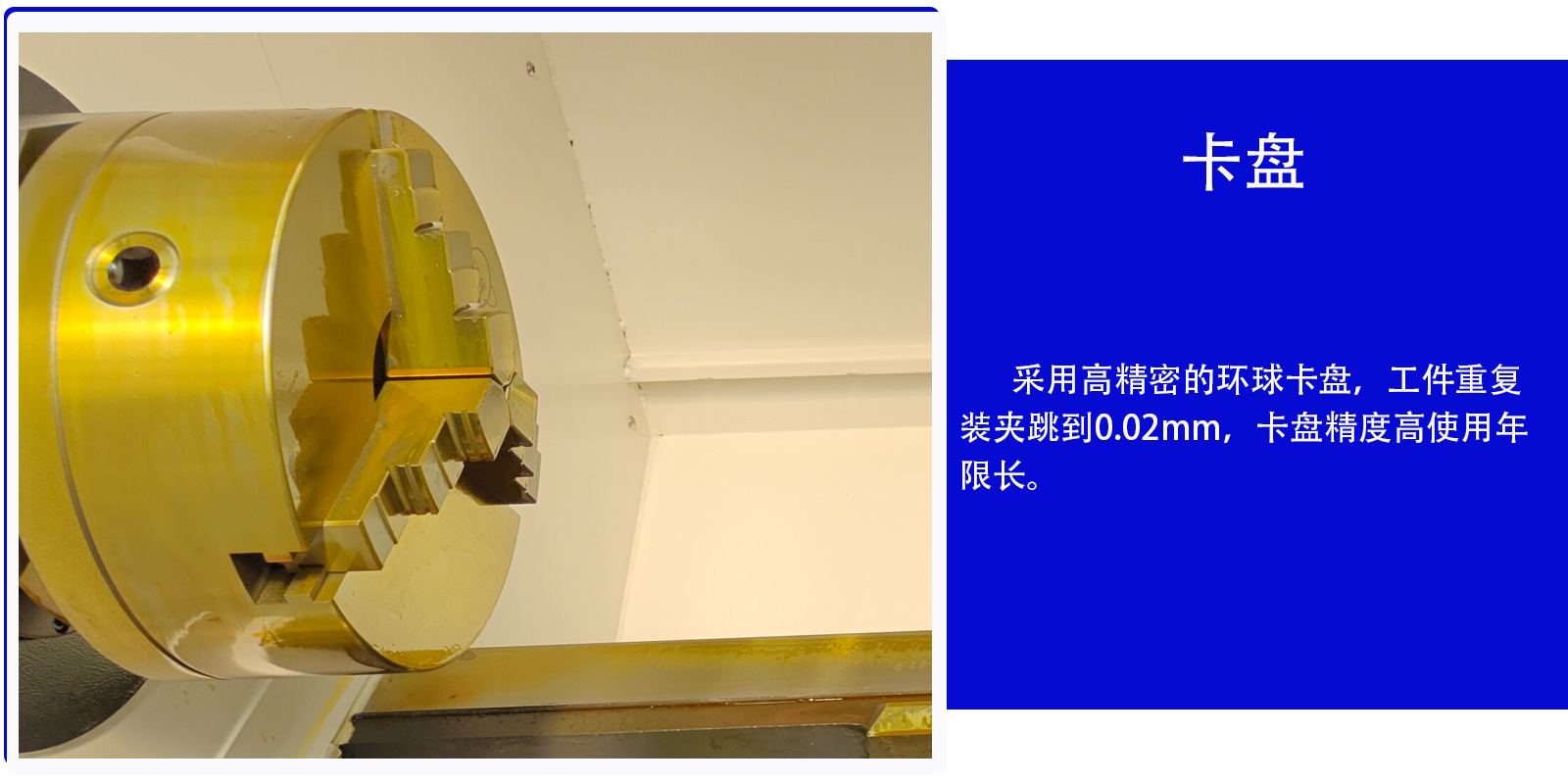

卡盘

mm

普通φ250

13

主轴锥孔锥度

No

公制90，1：20

14

主轴极限转速

rpm

1800

15

尾座套筒直径

mm

φ75

16

尾座套筒内孔锥度

No

MT5#

17

尾座套筒行程

mm

150

18

尾座配置

普通手摇

19

电动刀架刀位数

把

4

20

刀方尺寸

mm

□25×25(四工位)

21

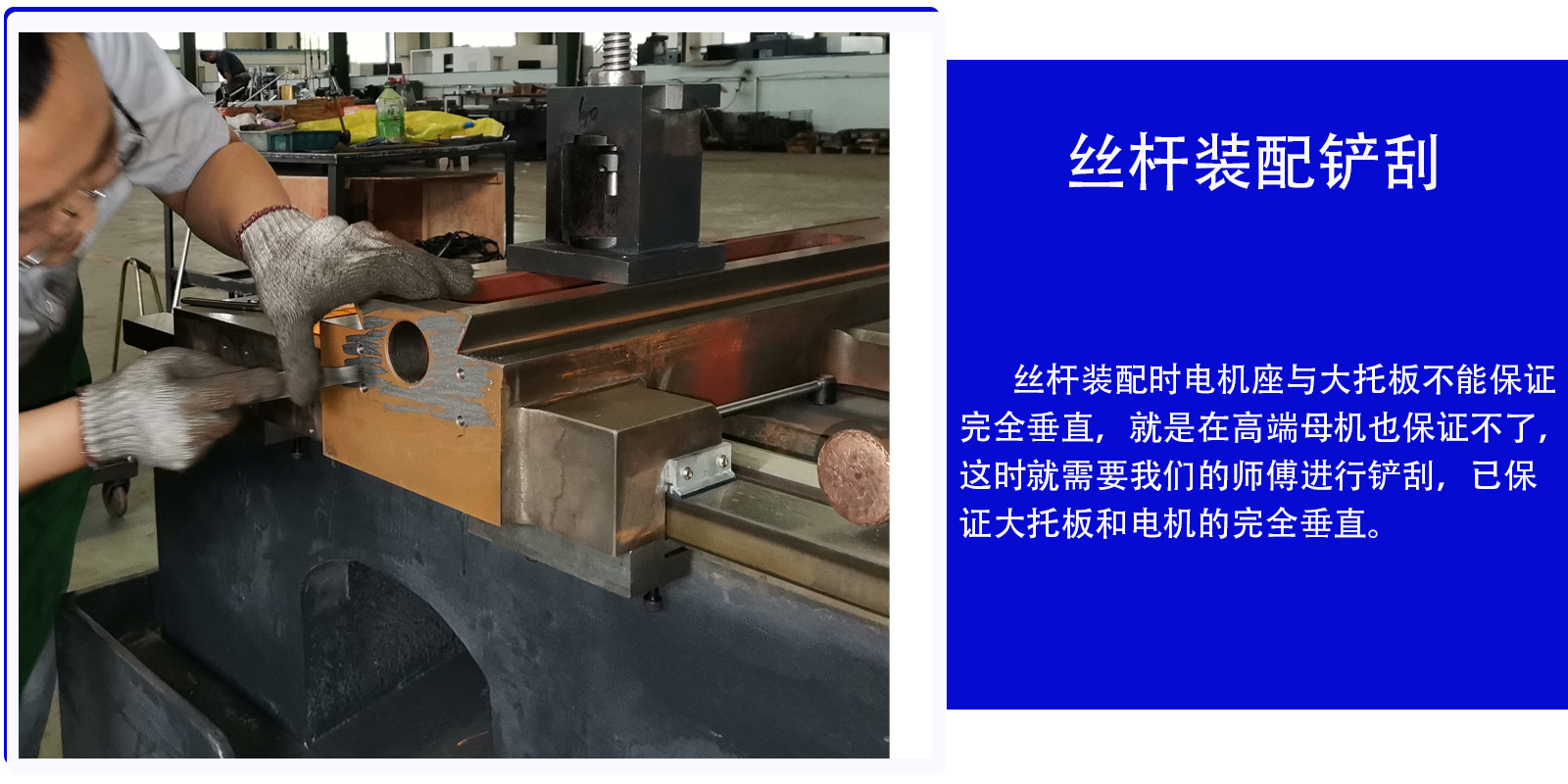

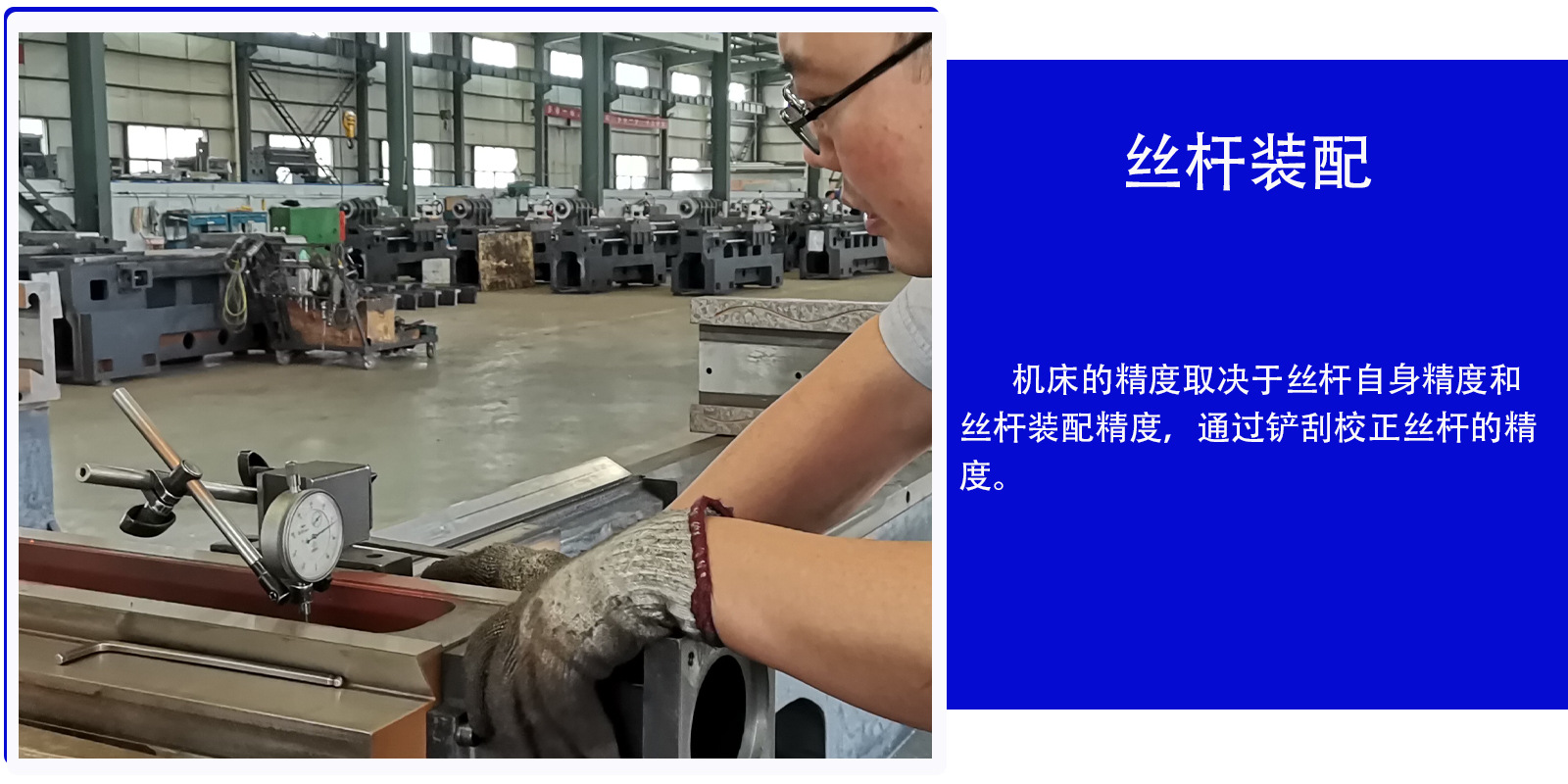

丝杠型号

X向

mm

FDC2506-P3

Z向

mm

FDC5010-P3

22

X/Z向快移速度

m/min

6/8

23

X向行程

mm

280

24

最小设定单位

mm

0.001

25

主电机功率

KW

7.5

26

总电源功率

KW

14

27

机床净重

Kg

3100

28

外形尺寸（长×宽×高）

mm

3250×1700×1820
