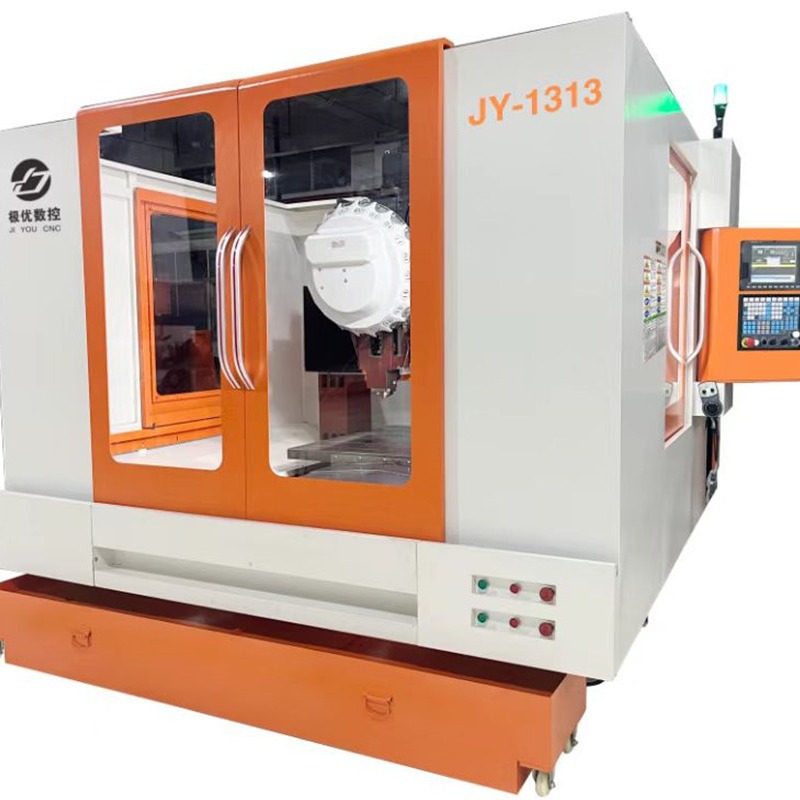

性能特点及应用行业大型龙门式钻攻加工中心采用独特的高速直线滚动副(x,y,z轴)设计,该机床广泛应用于3C行业、铝镁合金灯箱体加工钻孔攻牙，消费电子类产品壳体加工、航空航天、汽车零部件、小型模具加工、医疗器械等行业的中小型板零件、盘形零件、壳体类的加工。零件经过一次装夹后可完成铣、钻、扩孔、攻丝等多工序加工，操作简单方便，并能保证很高的加工精度。具有高精度、高自动化、 高可靠、 机电一体化程度高、操作简单、整体造型美观大方等特点，特别适合中小批量或单件加工.
本机床配有自动刀具交换系统(ATC)，自动润滑系统、冷却系统、大流量冲屑装置,手动操作装置(MPG)采用全封闭式防护罩.

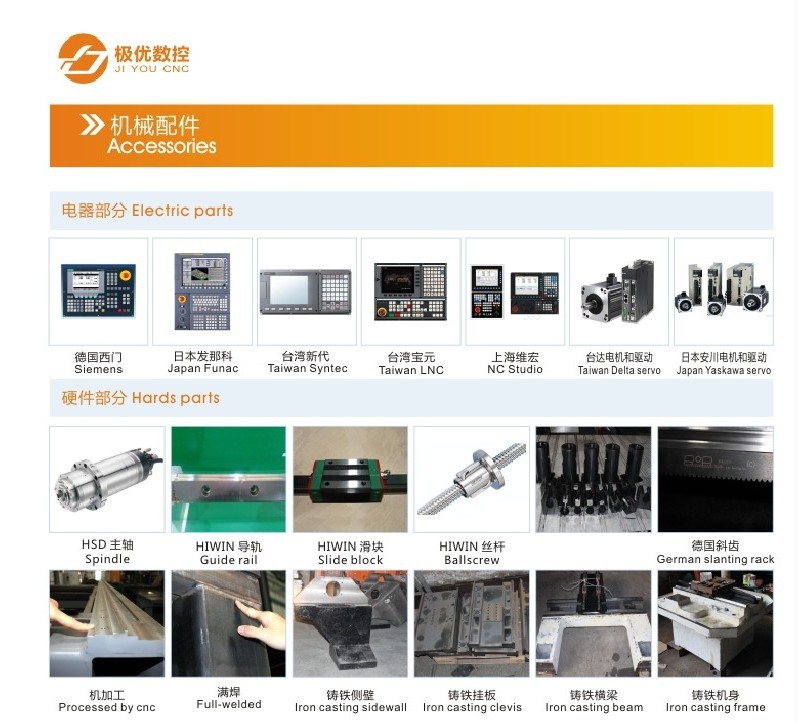

主要配件
序号
机床名称：钻攻中心
产品型号:JY-1313
数量
1
机身材质
全铸铁一体成型
1台
2
钣金型式
2mm 烤漆钣金
1套
3
台面设置
铸铁 1 套
4
侧壁
全铸铁CNC加工
1 套
5
Z轴挂板
铸铁CNC加工
1套
6
控制系统
台湾新代控制系统
1套
7
X、Y轴配置
台湾TBI 丝杆，台湾上银导轨
1套
8
Z轴配置
台湾TBI 丝杆，台湾上银导轨
1套
9
传动系统
日本安川伺服驱动
1套
10
主轴
伺服主轴
1套
11
刀库
台湾圣杰21刀库
1套
12
电箱配置
电脑机柜(一体机)
1套
设备参数
1
主轴转速
0~24000 rpm/min
2
空程速度
0-45000 mm/min
3
加工速度
0-20000 mm/min
4
主轴功率
5.5KW(可攻牙)
5
加工精度
± 0.03/300 mm
6
重复定位精度
± 0.01/300mm
7
X/Y轴最大工作行程
1300*1300 mm（X*Y）
8
Z轴最大行程
350 mm
9
分辨率
0.00625/Pulse
10
雕刻指令
G-code,ENG，UOO,MMG，NC
11
刀具直径
3.175mm,4mm, 6mm, 8mm, 10mm, 12.7mm
12
运动方式
龙门动
13
净重
5000 KG
14
电力需求
380V 50HZ (内置开关电源)
15
外形尺寸
2750*3050*1800 mm（L*W*H）
상품정보 제공고시
유형 수직 머시닝 센터 브랜드 다른 모델 JY-1313 주 모터 동력 5.5 인터페이스 언어 중국어 스핀들 속도 범위 24000 칼 수 16 3축 스트로크(X*Y*Z) 1300*1300*350 전원 유형 전기 레이아웃 형태 수직 적용 산업 보편적인 제품 유형 아주 새로운 재고 여부 아니요 애프터 서비스 1년 보증 및 평생 유지 관리 국경 간 수출 전용 공급 여부 아니요 가공 크기 범위 1300*2500 작업 형태 처리 센터 -
