产品简介与用途

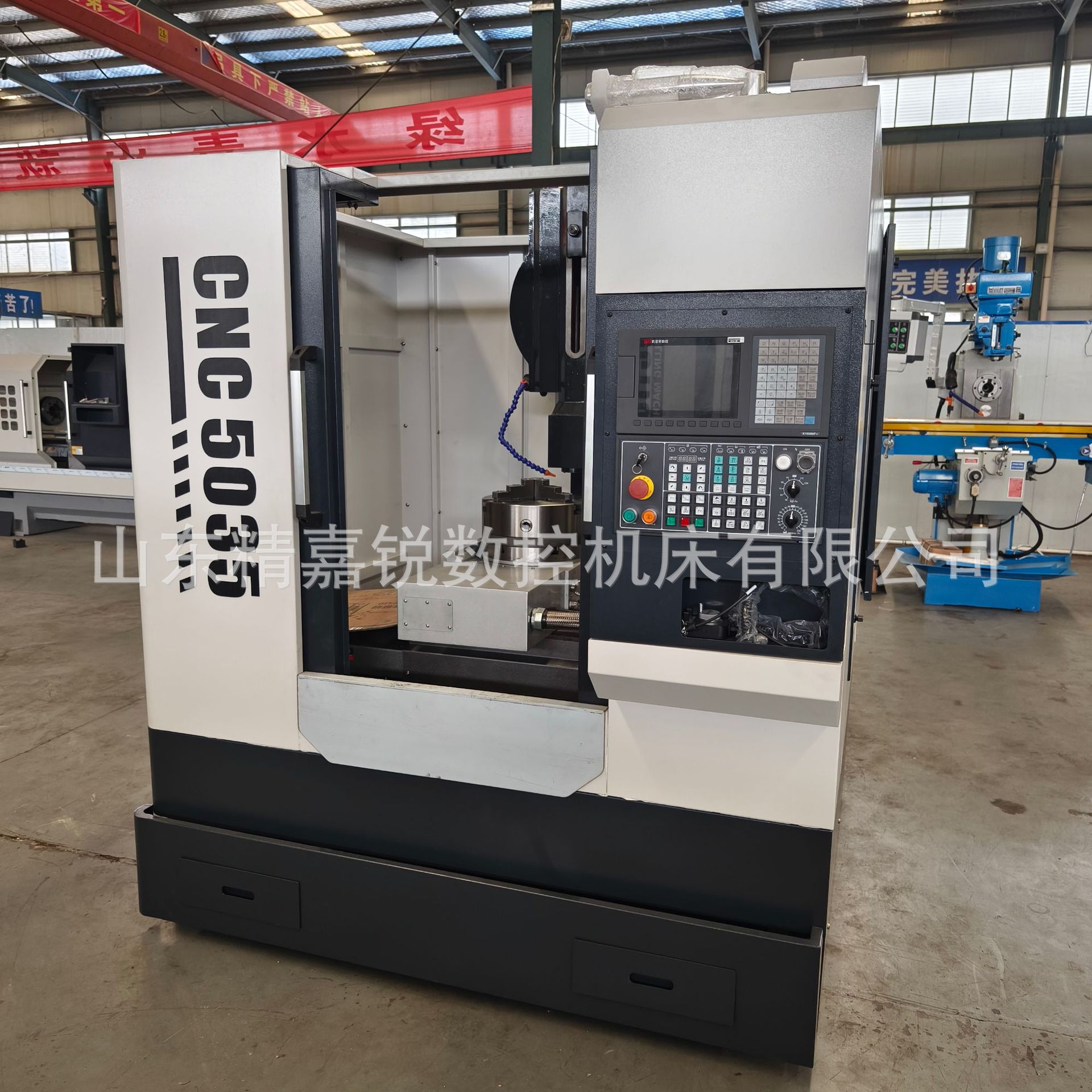

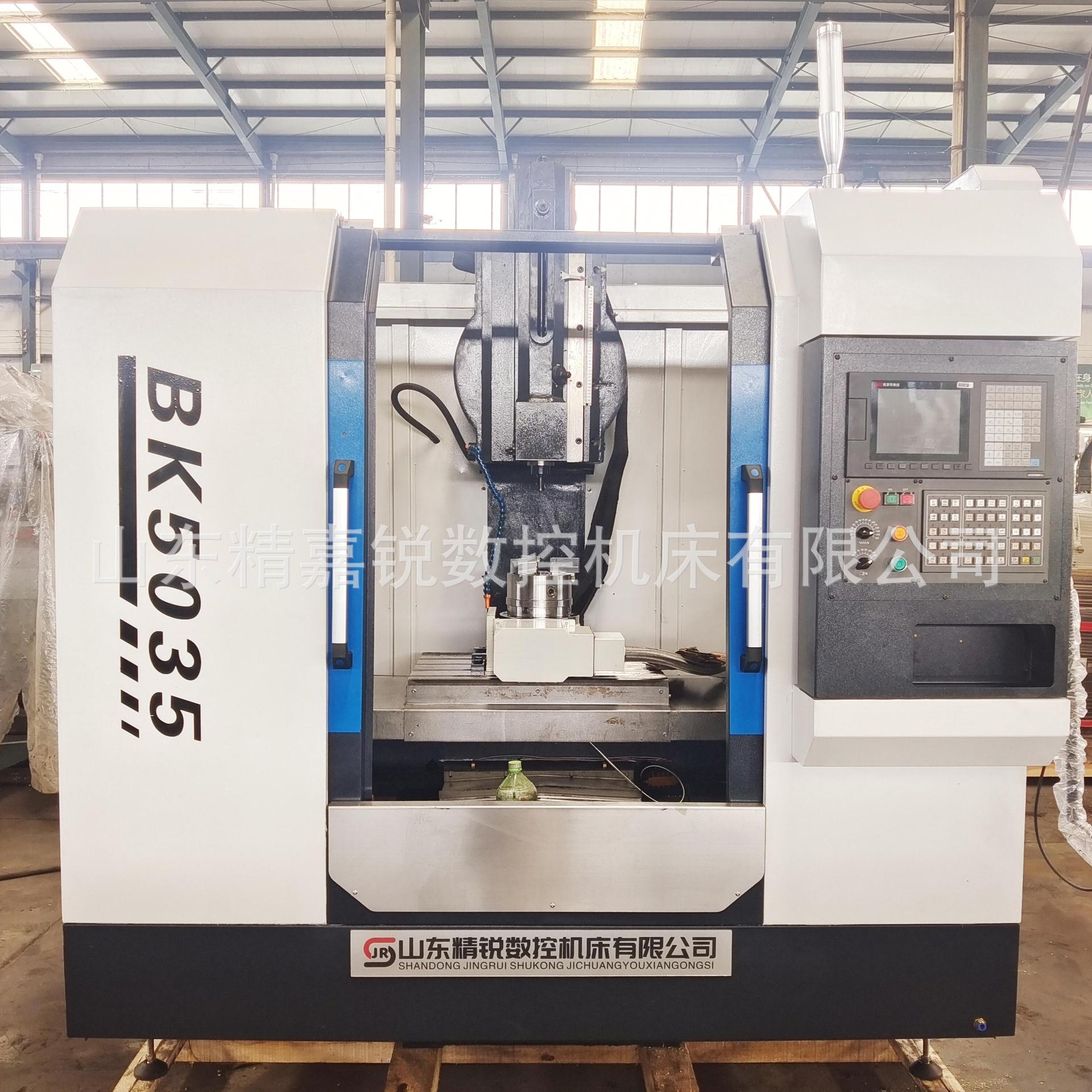

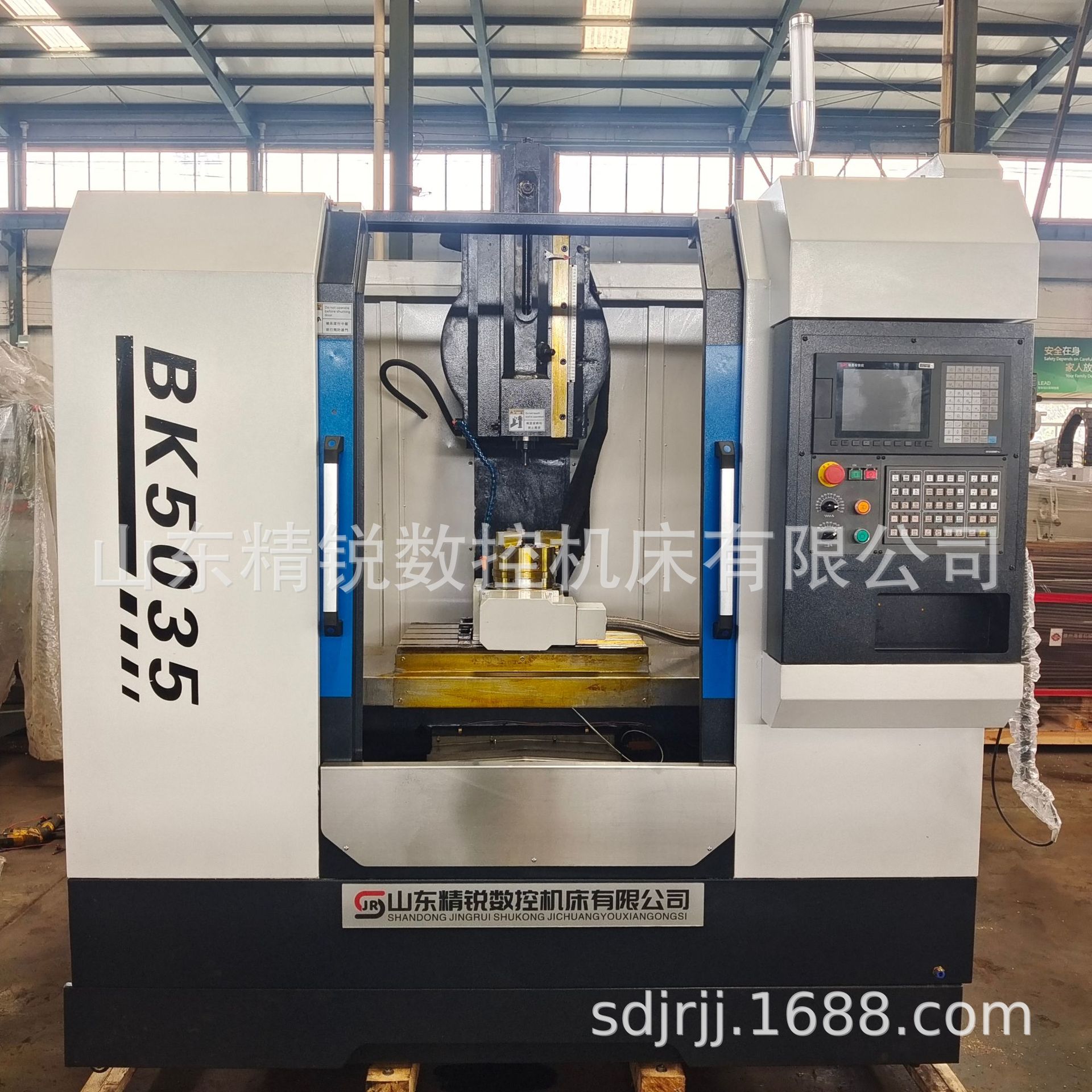

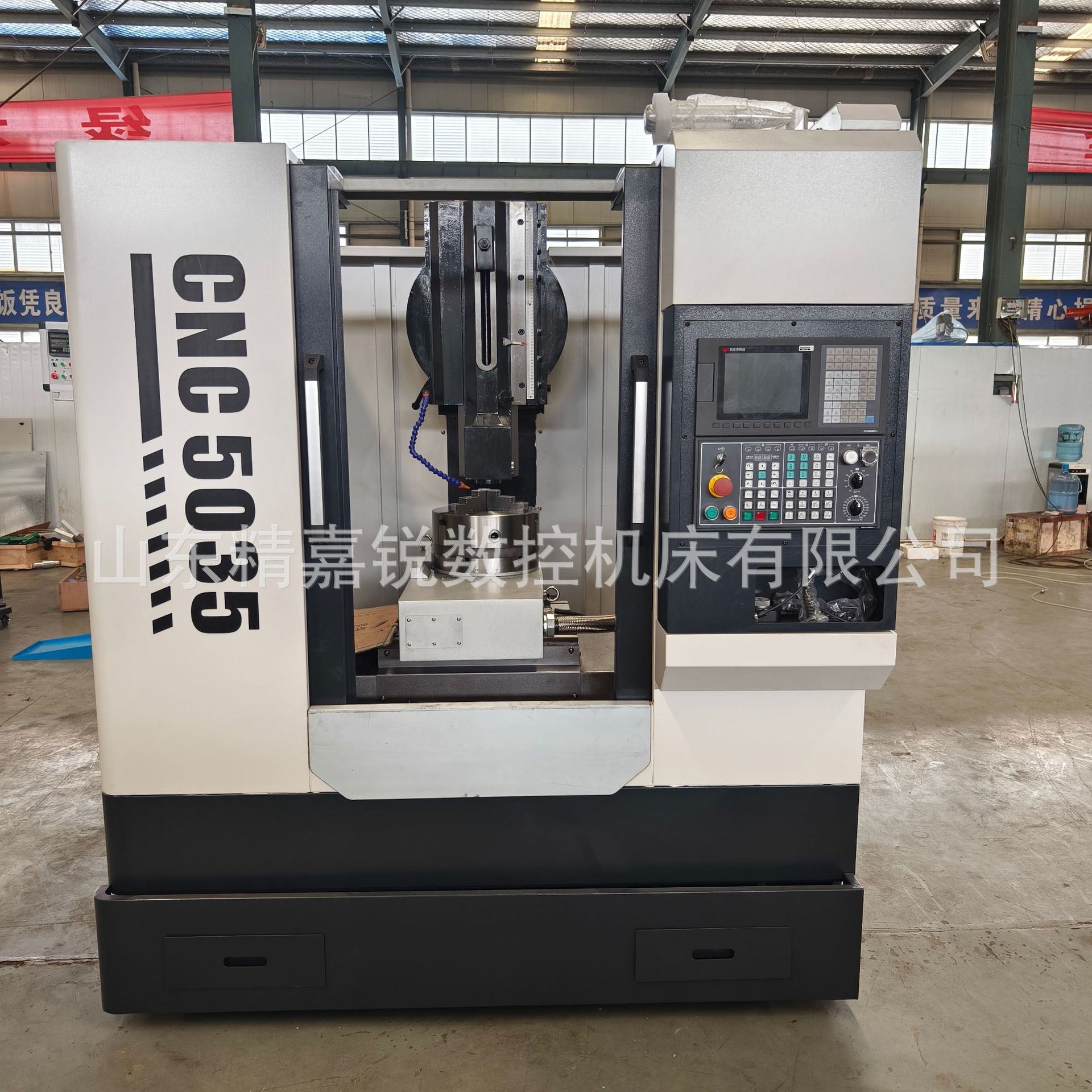

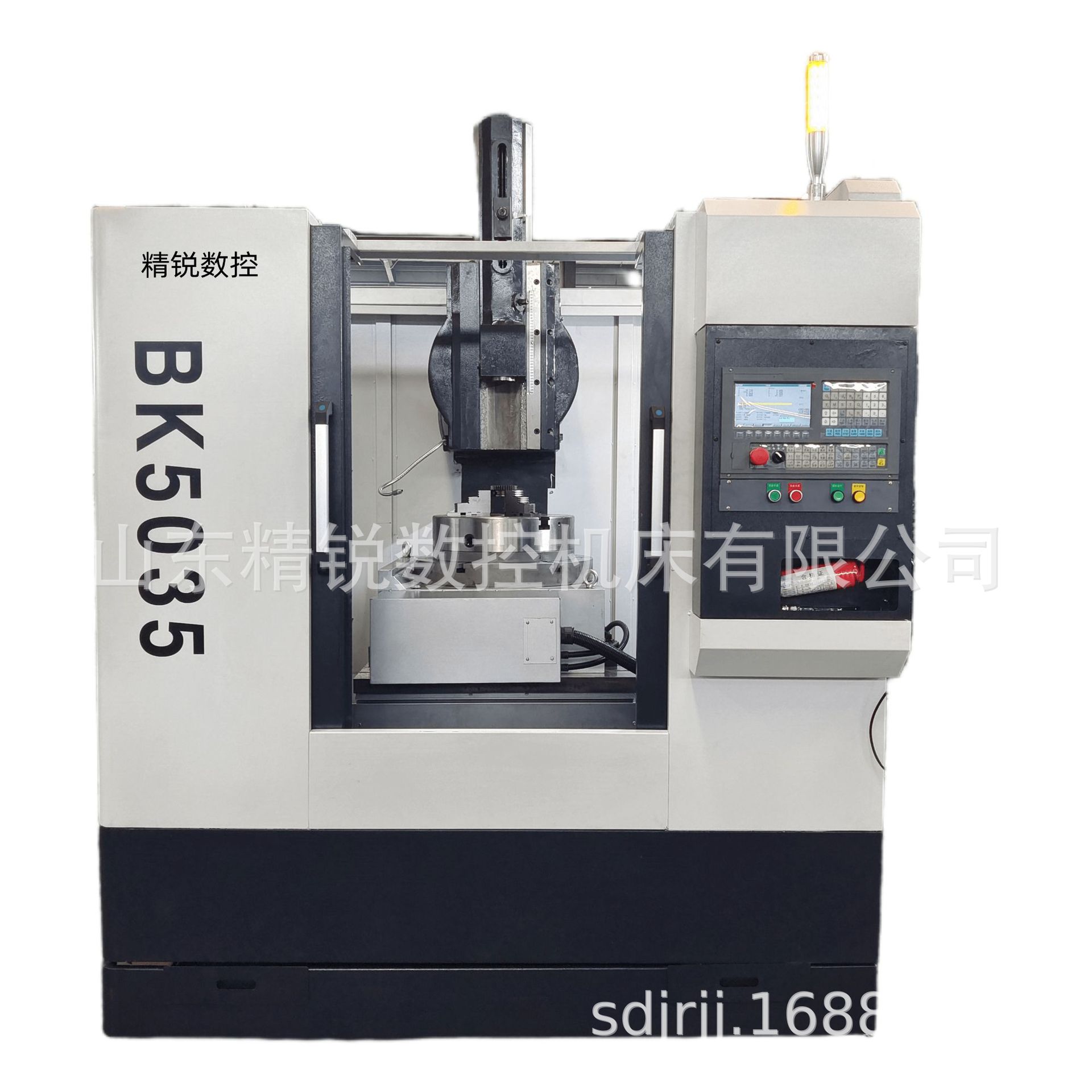

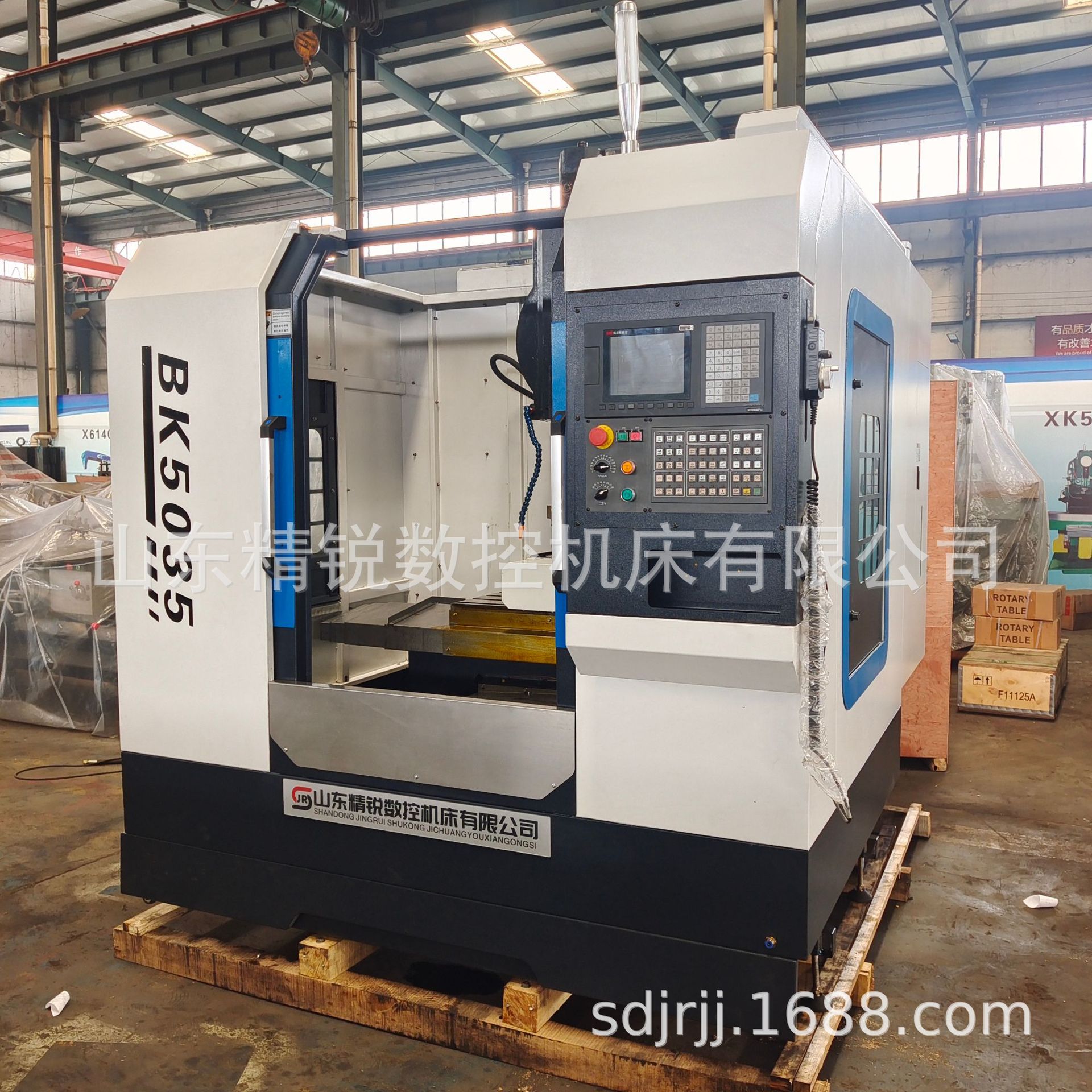

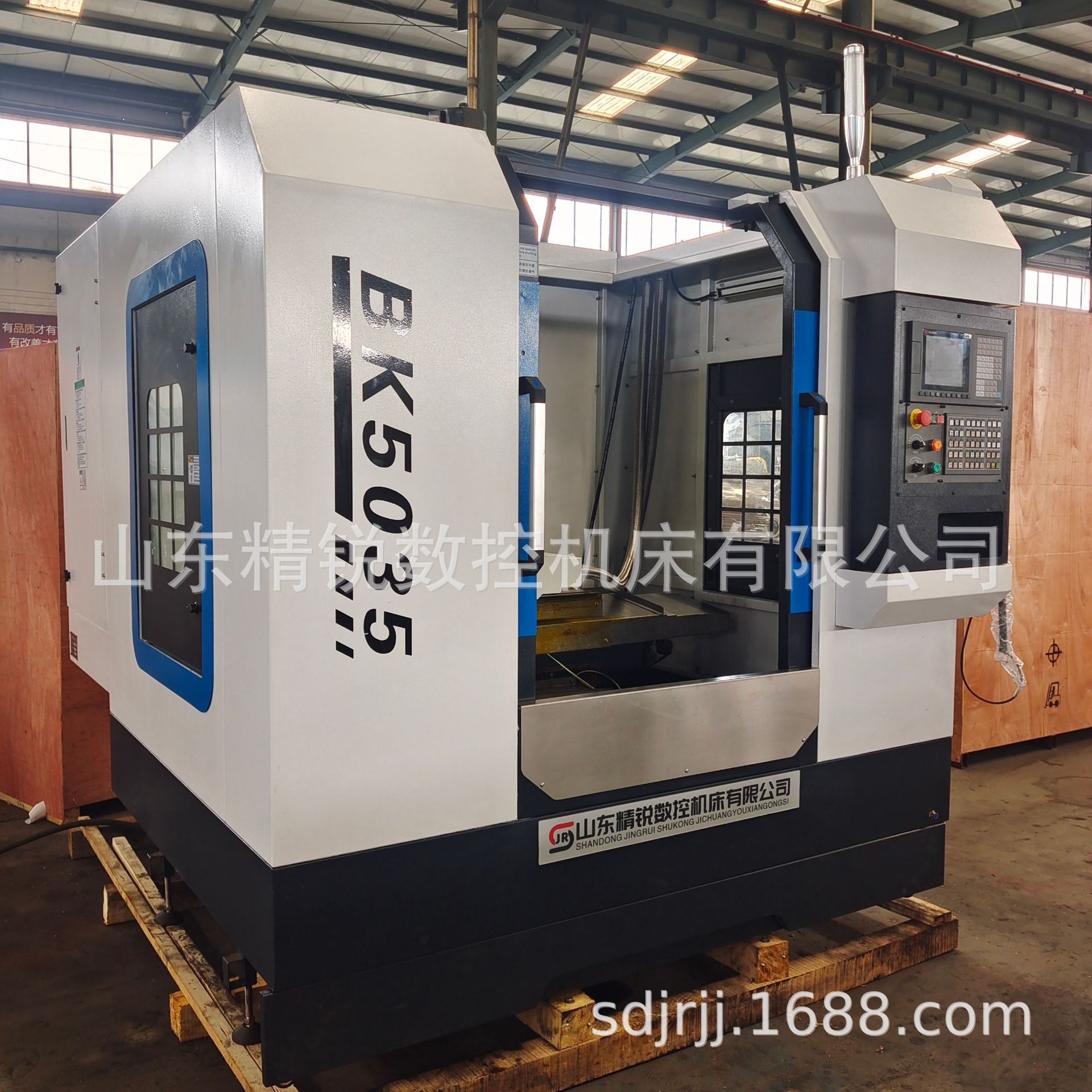

BK5035CNC 数控插床是本公司与台湾宝臻机床公司联合设计、开发的一款数控插床

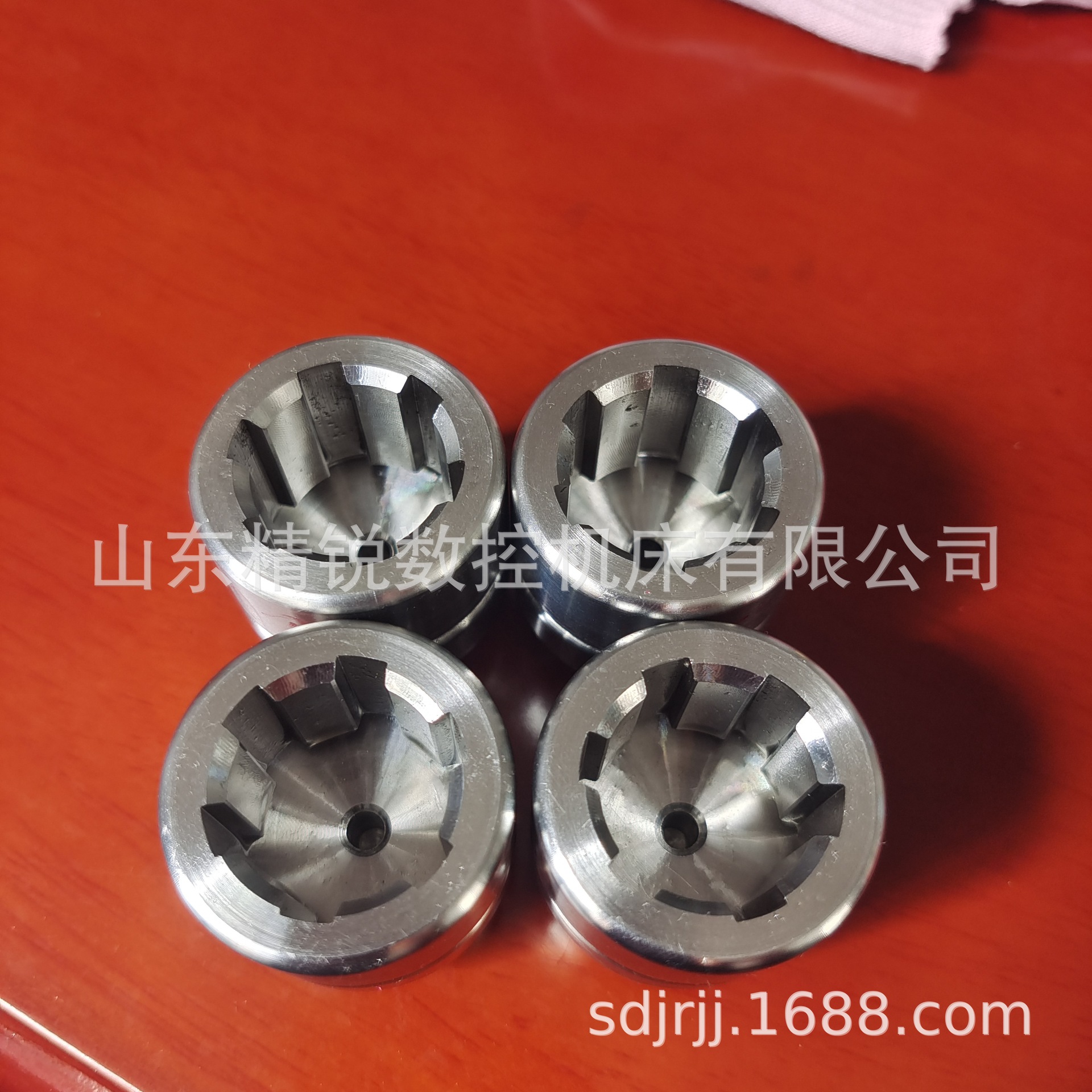

本机床具有键槽及插削平面、成形面功能，是一款通过数字控制来实现插削的切削机床。

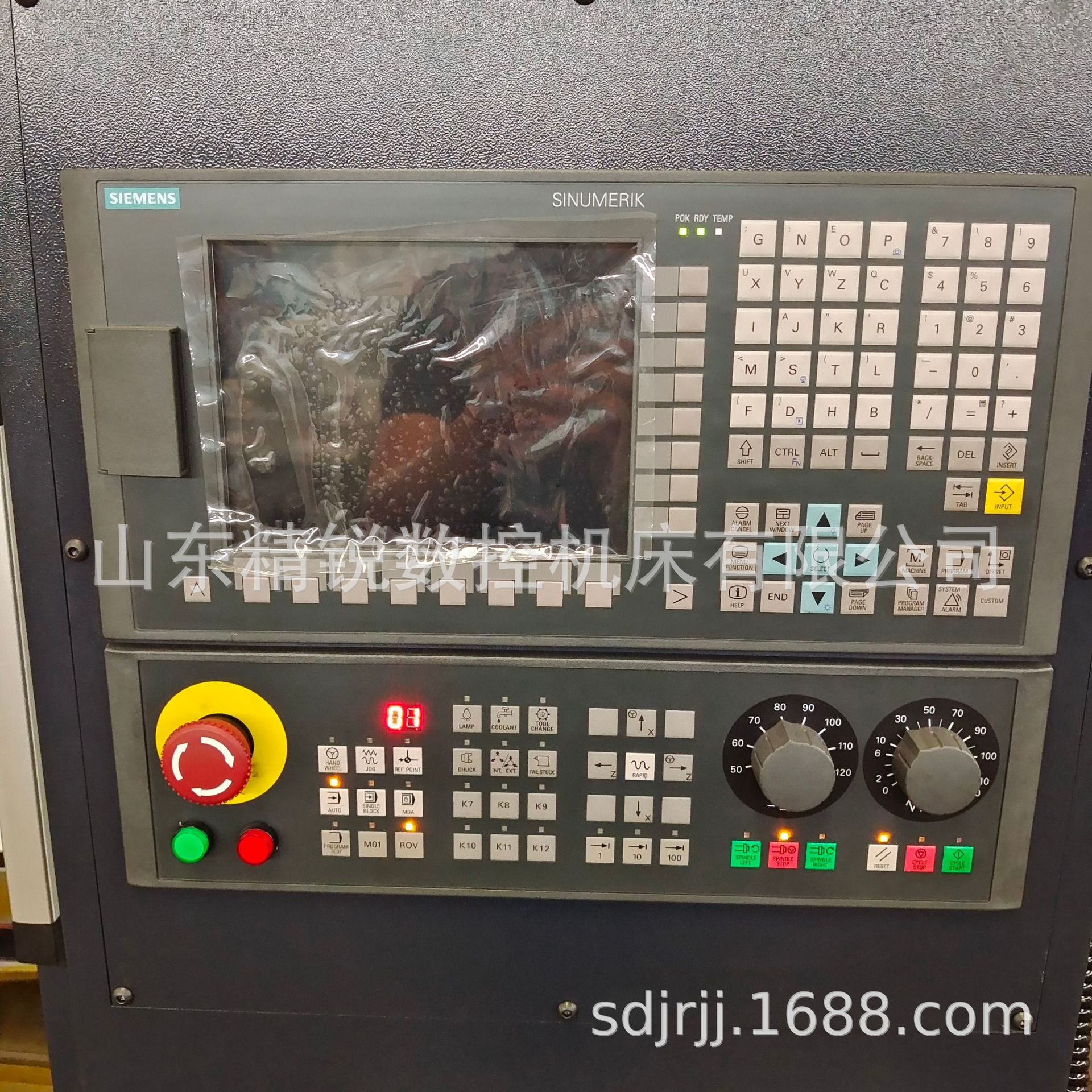

本机床采用国内（外）名牌数控系统，实现汉字提示全屏幕编辑。主传动采用摇柄机构，由主电机通过二级同步带减速实现，X和Y向进给为伺服控制实现无级调速功能，X、Y向滚珠丝杠与电机直联。

根据用户需要可配置数控分度头或数控回转台，进一步拓展机床功能，方便准确的加工不同角度方向的键槽。

该机床功率大、刚性好、精度储备量大、性价比高、使用寿命长、并可广泛应用于机床和汽车制造、各种机械电气和航空航天等行业，是加工各种材料键槽加工的理想设备。

二、主要结构特点

BK5035CNC数控插床机床主要部件：底座、床身、滑块、工作台、滑架、滑枕等部件组成，采用HT250高强度耐磨铸铁经高温时效处理，粗加工后二次时效处理，经精密磨削、刮研而成；确保整机加工精度。

BK5035CNC数控插床机床：底座采用双“山”型筋设计，为插削机床加工最理想的结构设计和应用，滑块采用双矩形导轨，具备较大的承载能力，保证加工工件的稳定性。

三、润滑方式

四、BK5035CNC数控插床采用二种润滑方式：

1）润滑脂润滑

1、变速箱、床身主轴轴承采用航空润滑脂润滑

2、伺服进给部分中：X/Y向滚珠丝杠支承采用高精度的滚动轴承，均采用航空润滑脂润滑

每套轴承均有加注油杯

2）电子定量泵润滑

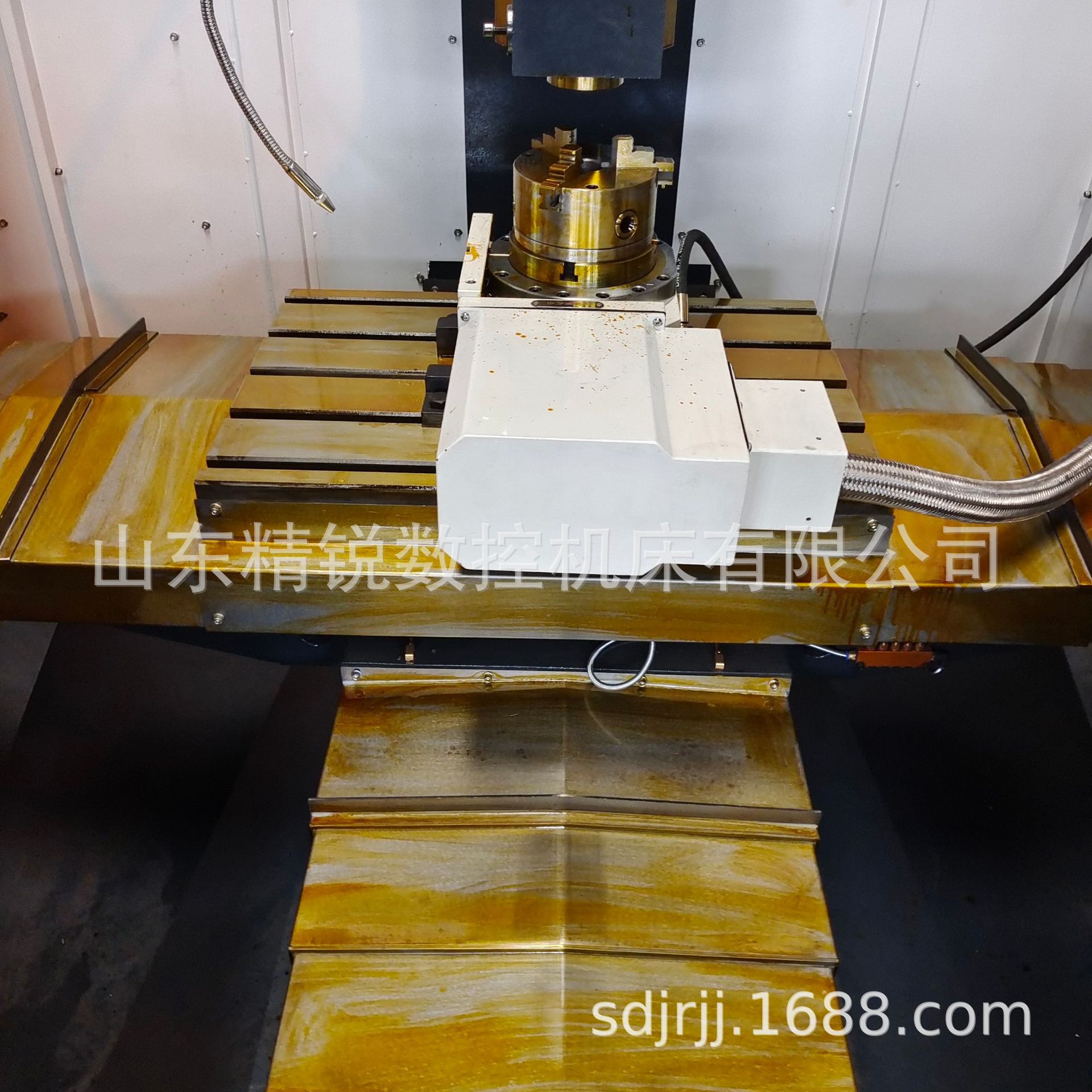

1、工作台部分：X/Y向导轨、压板部分采用电子定量泵润滑

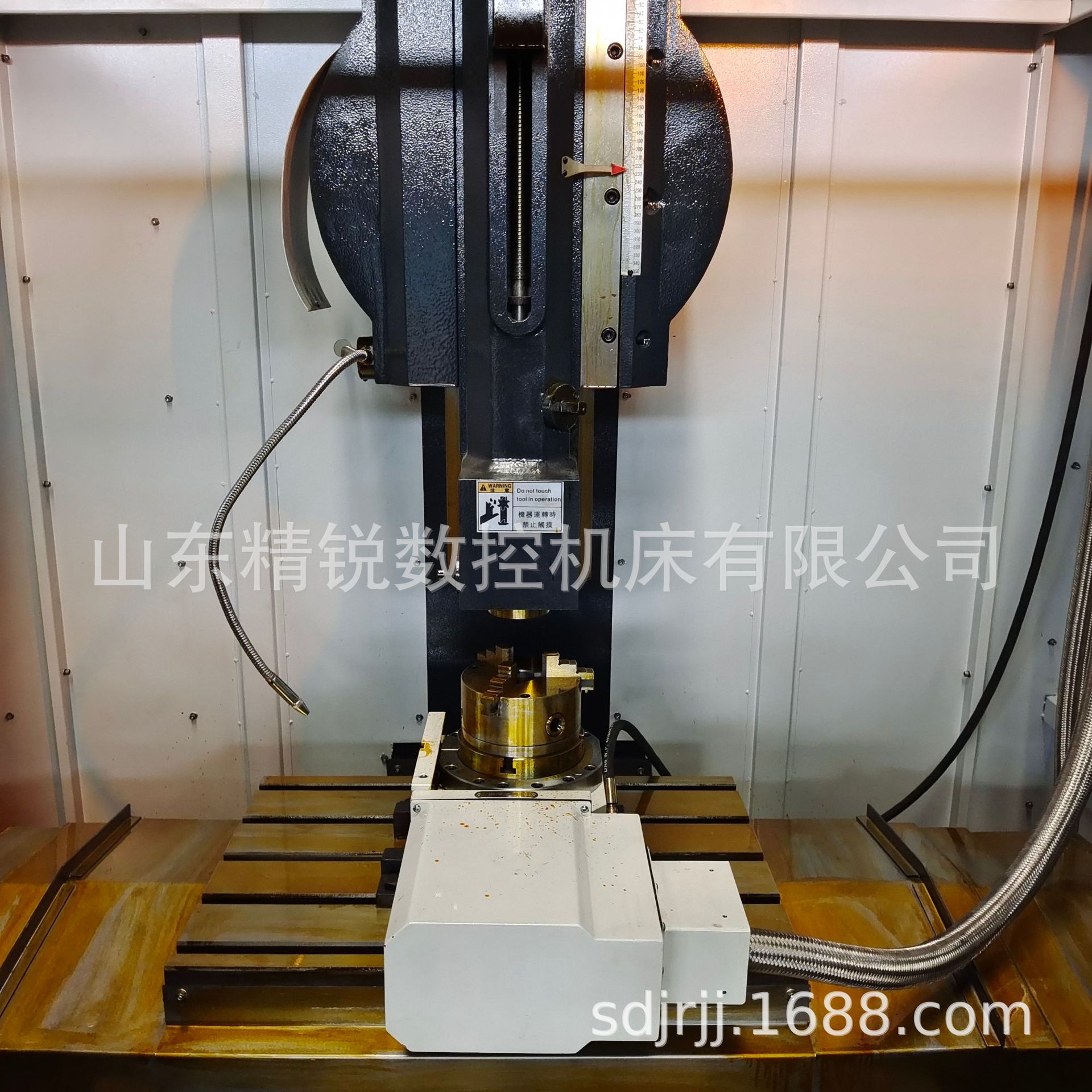

2、滑枕部分及滑枕调节部分采用电子定量泵润滑

定量泵具有液位报警功能，提醒用户及时加油，对工作台部分和滑枕部分定时强制润滑。

充分、可靠的润滑方式可保证机床运转正常，延长机床精度的长久保持

参数及主要性能指标

注：本机床选用高速钢加工普通45号碳素钢时，建议插削宽度小于

或等于12毫米。

四、装箱单
