产品介绍：

电调是专门为各类使用直流三相无刷电机的气泵、水泵、油泵、风扇等工控电动工具开发设计， 默认中进角长时间大电流工作，建议加风扇冷确具有过热保护，当电调外部散热条件较差导致温度超过100度时自动降功率，温度下降到100度恢复正常。全新推出BLDC宽电压7-24V大功率小体积电位器调速无刷无霍尔控制器，支持PLC0-5V摸拟量信号调速。

产品参数：

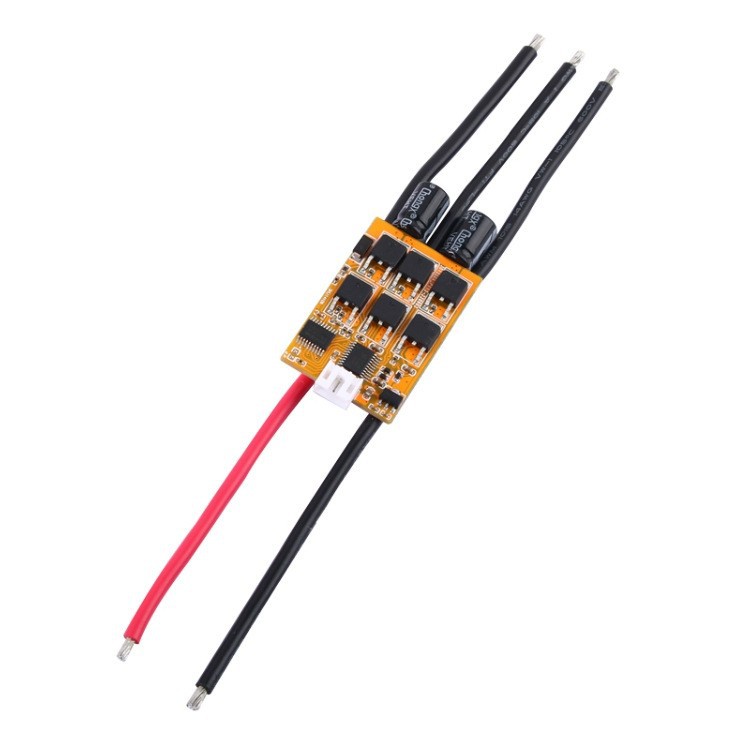

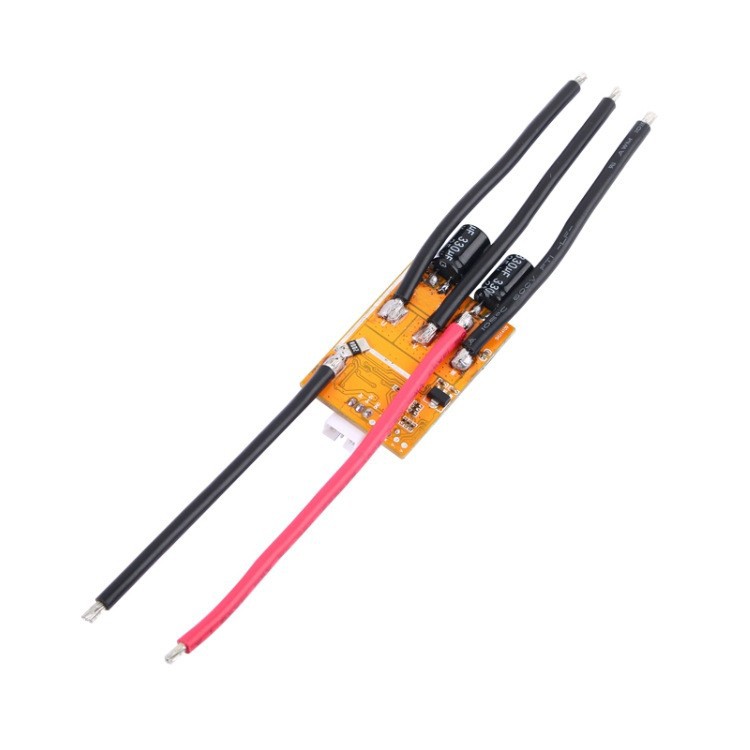

• 产品名称：三相直流无刷无霍尔驱动
• 工作电压：6.5-24V
• 驱动电流：额定电流-12A；加风扇冷却电流-20A
• 最高转速：224000 RPM(2极马达)、74000 RPM(6极马达)、40000 RPM(12极马达)、35000RPM(14极马达)。
• 产品尺寸：长45MM*宽26MM*高12MM(不含线和凸出电容）
• 重量：54g

使用说明：

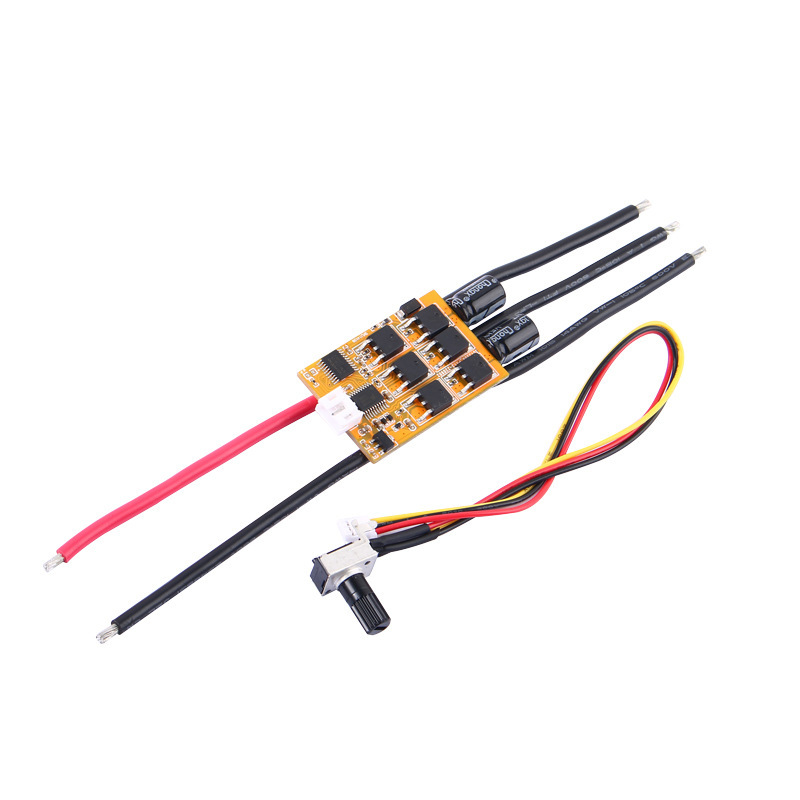

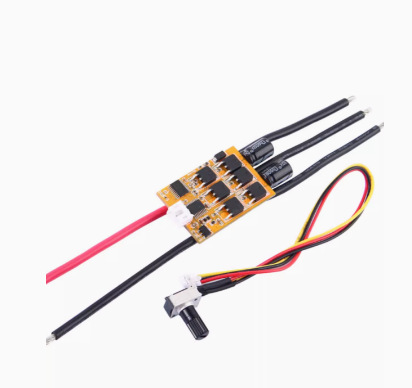

标配电位器直接调速无需外部控制信号 顺时针方向增大，逆时针减小。也适用外部PLC 0-5摸拟量控制 拔下电位器排线，外部 0-5摸拟量控制信号和地线，分别与无刷驱动板 输入信号端相连通，只要二根线就可以。

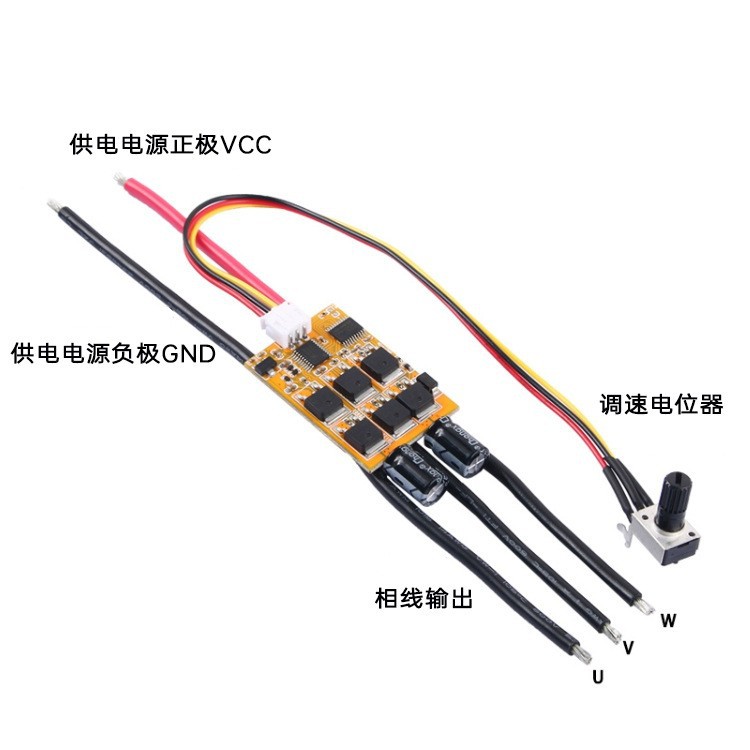

接口说明：

1. U V W 相线输出接电机

2.VCC GND 主供电（外接直流电源）
