霍尼韦尔UDC 2800温度控制器技术规范

UDC2800通用数字控制器霍尼韦尔UDC2800系列温度控制器DC2800-EE-0L0-200-000-00-0概述

UDC2800应用程序功能包括蓝牙配置接口，和通用模拟输入。 应用灵活性由通用模拟输入，通用AC电源，数字输入，一个模拟输入和四个数字输出，RS485 Modbus RTU或以太网10/100m base-t TCP/IP通信协议，简单配置加总计任何可选的现场升级功能特征。

UDC2800具有一个模拟输入，典型的精度为±0.15％的全尺度输入和16位的典型分辨率。 两个都模拟输入每秒进行十次（每100毫秒一次）。第一个或过程变量输入可以是各种热电偶，RTD或线性驱动。 线性驱动具有热电偶，RTD表征能力作为标准特征。 线性驱动也具有平方根能力。所有执行和特征都是可配置的键盘。为热电偶类型提供冷路补偿输入。传感器断开保护是键盘可配置的。 0至120的可配置的数字过滤器秒提供输入信号阻尼。热电偶健康 - 除标准配置外高档，降尺或失败输出倦怠选择，可以监视热电偶的状况以确定是否很好。

功能和好处

•1个通用模拟输入

•准确性0.15％

•快速扫描率（100ms）

•多4种输出类型

•1个数字输入

•以太网和modbus通信

•移动设备上的蓝牙配置

•1/4 din尺寸

•跳线免费配置

•用英语展示的显示器

数字输入

孤立的数字输入提供远程干触点封闭以重置状态。

输出和控制

输出类型 -  UDC2800可能具有以下类型的多达4个输出：

•当前输出（4-20或0-20 MA）

•打开收集器输出（发射器功率）

•机电继电器（5安培）。

警报

当达到预设警报设定点时，可以使用一两个机电警报后继激活外部设备。

可以设置两个警报中的每个警报以监视两个独立的设定点。 每个警报设定点可以是高警报或低警报。 这可以选择警报类型为输入，即过程变量，偏差，输出，从通信，PV中脱离

更改速率，或在手动模式激活或当前输出打开故障上警报。 它也可以用作开或关闭事件

在坡道/浸泡段的开头或结尾处。 警报磁滞可从范围的0到100％配置。

•警报可以将其配置为闩锁或非闩锁。

•警报阻塞也可用，可以允许启动不通电，直到首先到达操作区域。

•PV变更警报率。

•循环中断警报。

•计时器输出重置。

•诊断警报

沟通

UDC2800与主机计算机或PLC之间通过RS485MODBUS®RTU或以太网提供了通信链接

TCP/IP通信选项。 还提供了蓝牙通信链接，允许对接乐器。

其他特征

辅助输出*  - 当前输出可以用作辅助输出，可以从0-20 mA或4-20 mA缩放为0-100％。 它可以配置为表示PV和偏差

发射机功率 - 此输出多可提供28伏直流，以供电2线Transmtoter（需要使用开放式收集器。输出（发射器功率输出）选择或辅助输出）。

本地和一个远程设定点 - 可以通过键盘和modbus通信选择一个本地设定点和一个LSP，

如果仅通过modbus通信设置CSP。

通用开关功率 - 在任何线路电压上从90到264 VAC 50/60 Hz无需跳线。 24 VAC/DC仪器功率可作为选项可用。

水分保护 -  NEMA4X和IP66额定的前面许可在可能受到水分的应用中使用灰尘或软管向下条件。

数据安全性 - 五个级别的键盘安全保护调整，配置和校准数据，可配置可访问

4位代码。 非挥发性EEPROM内存可确保损失功率期间的数据完整性。

诊断/失败输出 - 连续诊断例程检测故障模式，触发故障安全输出值并识别无法大程度地减少故障排除时间。

高噪声免疫 - 控制器旨在在工业环境中提供可靠的，无错误的性能通常会影响高噪声敏感的数字设备。

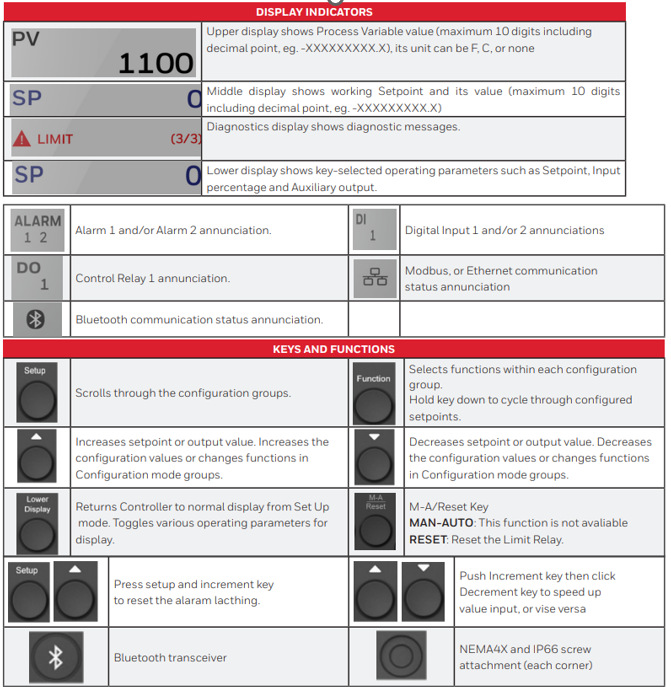

操作界面

指标 - 提供警报，控制模式和温度单位指示。 还迹象表明计算机设定活跃。

显示 - 采用TFT屏幕以更好地显示。 在正常操作期间，上层和中间显示专用于过程可变和设定点变量以及特殊的信号器功能。 在配置期间，上，中和下显示通过提示为操作员提供指导。

在正常操作期间，下部显示显示键选择的操作参数，例如输出，设定点，输入百分比和辅助产出百分比。

您可以通过简单的按键，您想要的功能选择控制器如何与过程进行交互。英语提示通过配置过程逐步指导操作员，以确保所有人的快速准确进入可配置参数。

小数点位置 - 一个，一个，两个或三个位置。

通用输出 -  UDC2800提供“开箱即用”操作，而无需打开案例。 没有跳线连接，无需开关，也无需硬件配置。

操作界面

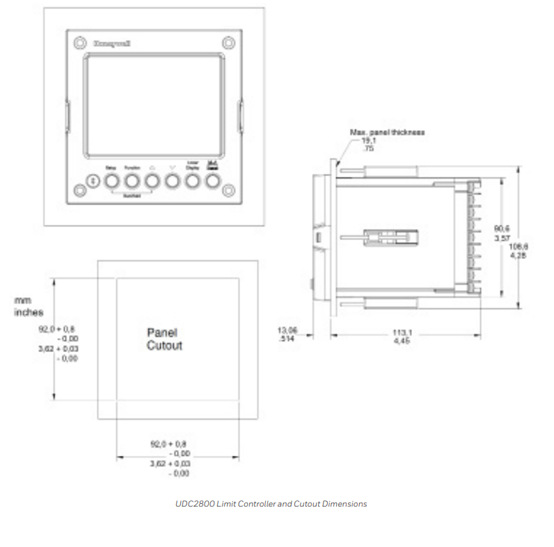

安装

控制器以4.5英寸（114毫米）深黑色塑料外壳放置，带有深灰色弹性挡板，可以是面板安装在1/4 din切口中。
