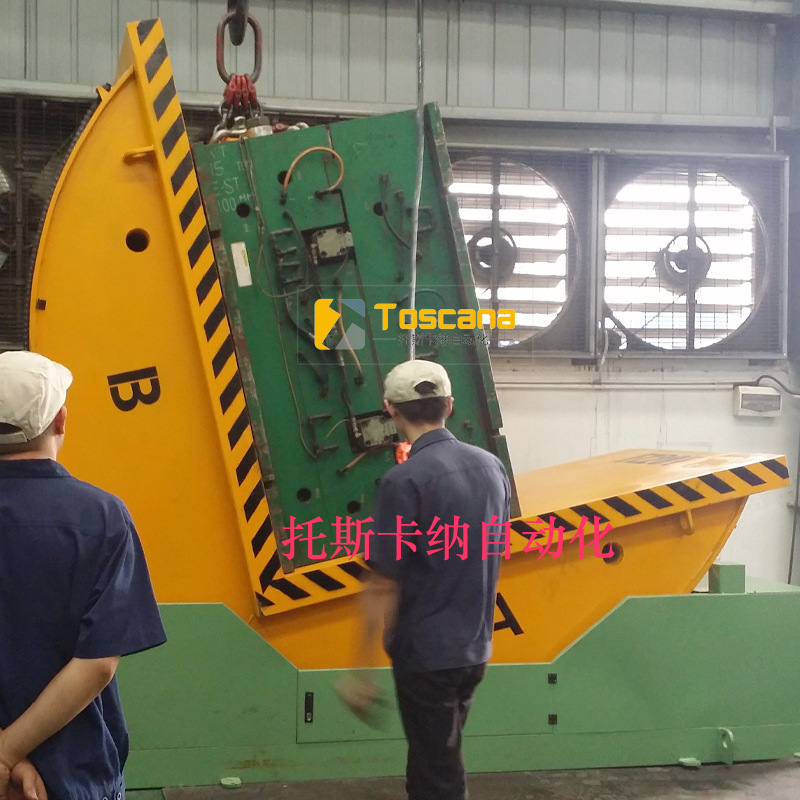

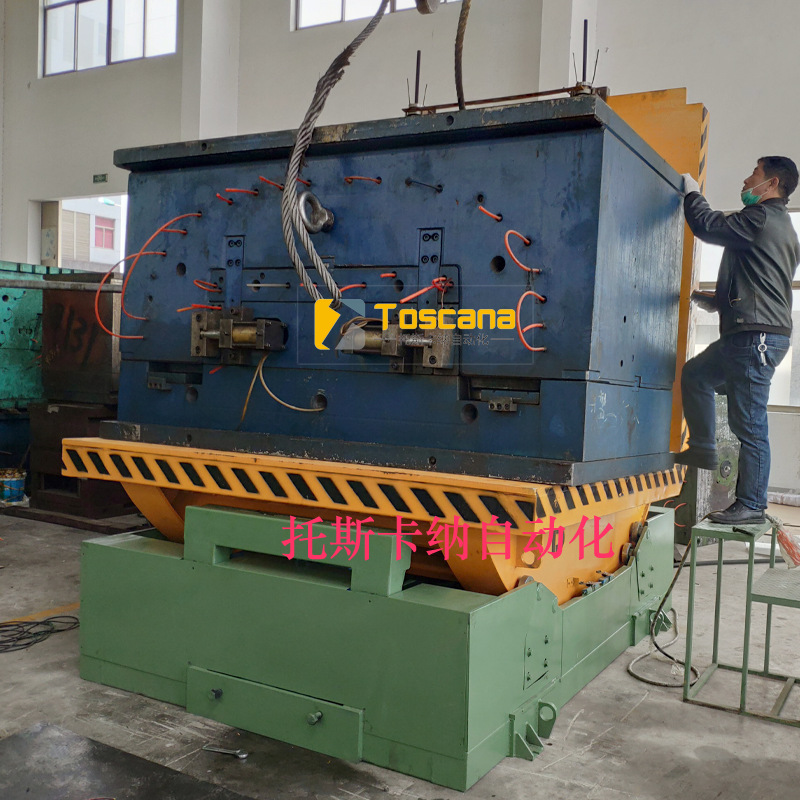

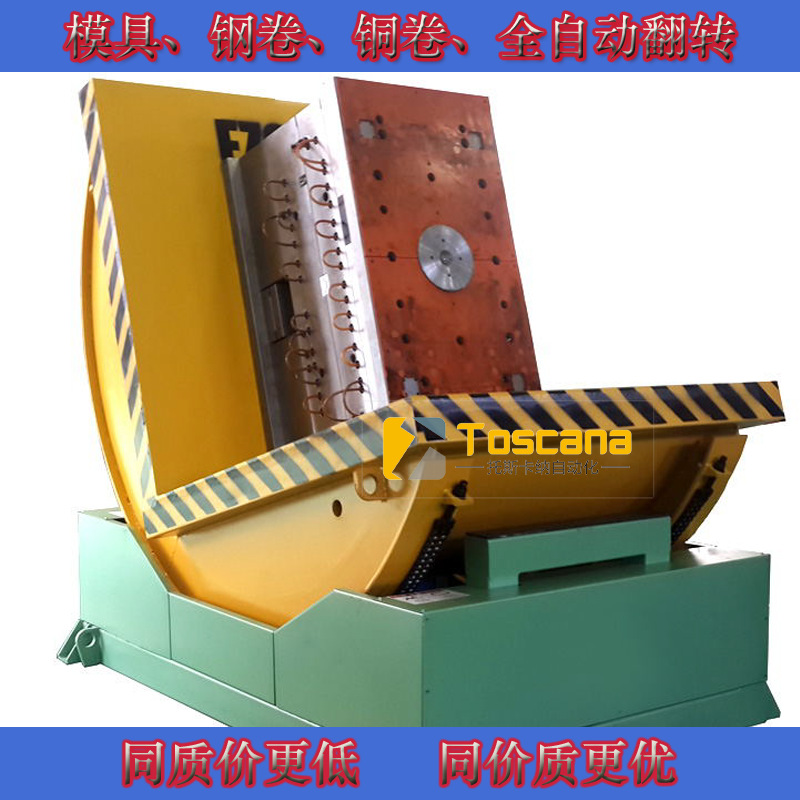

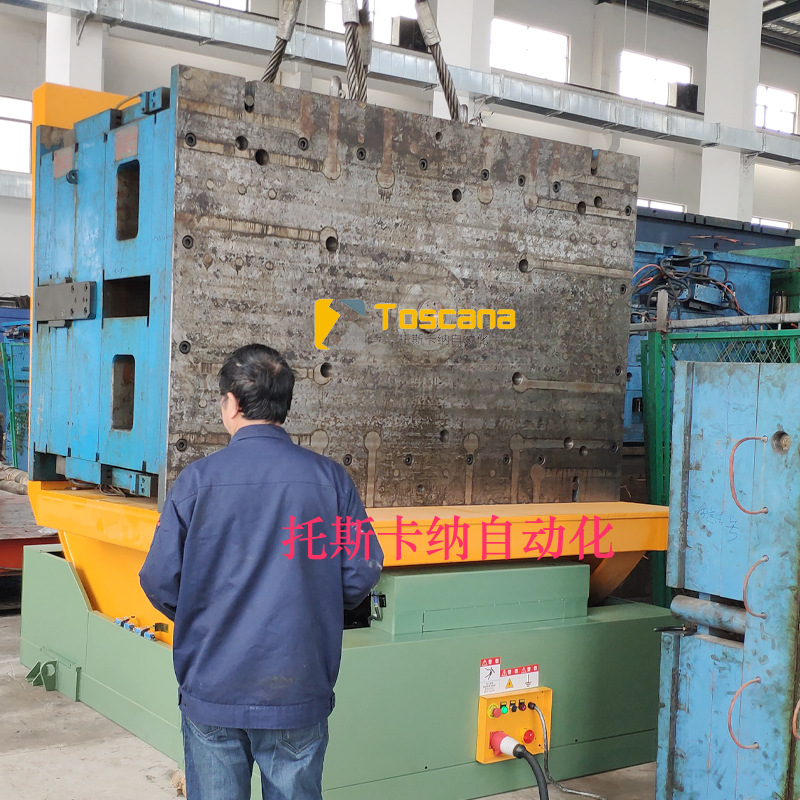

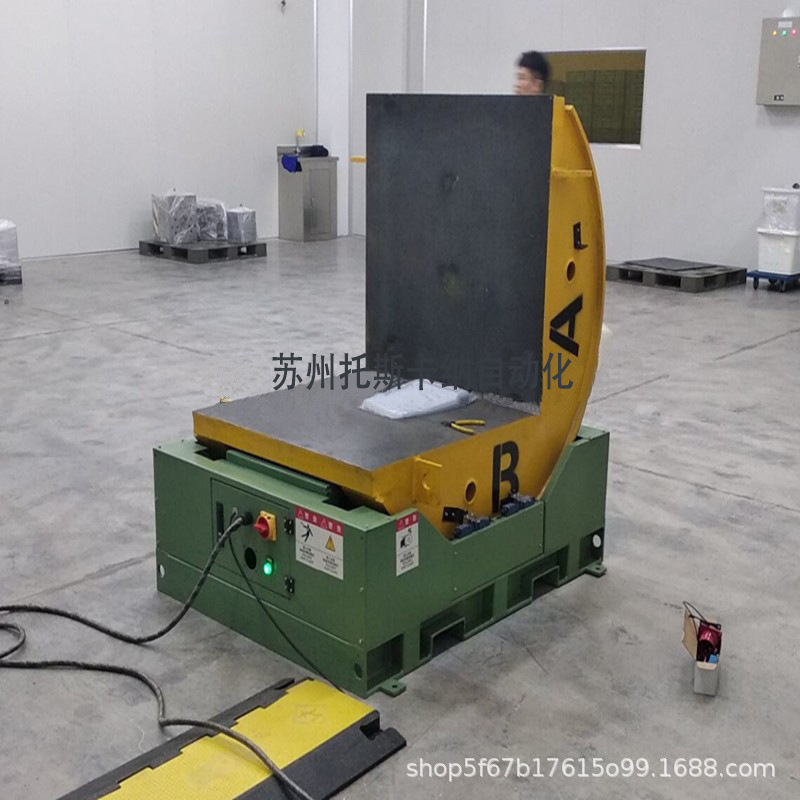

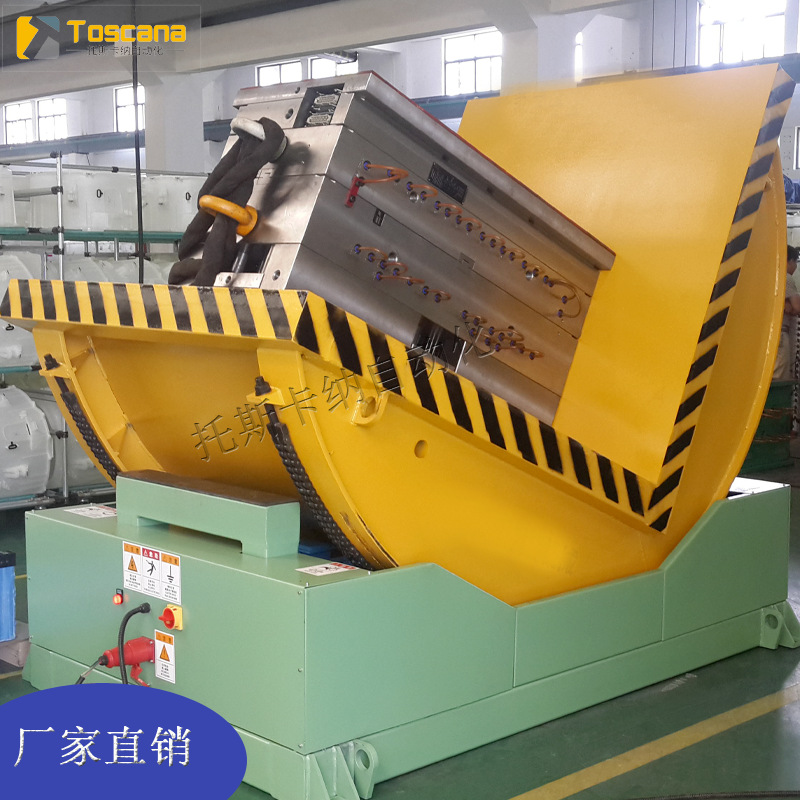

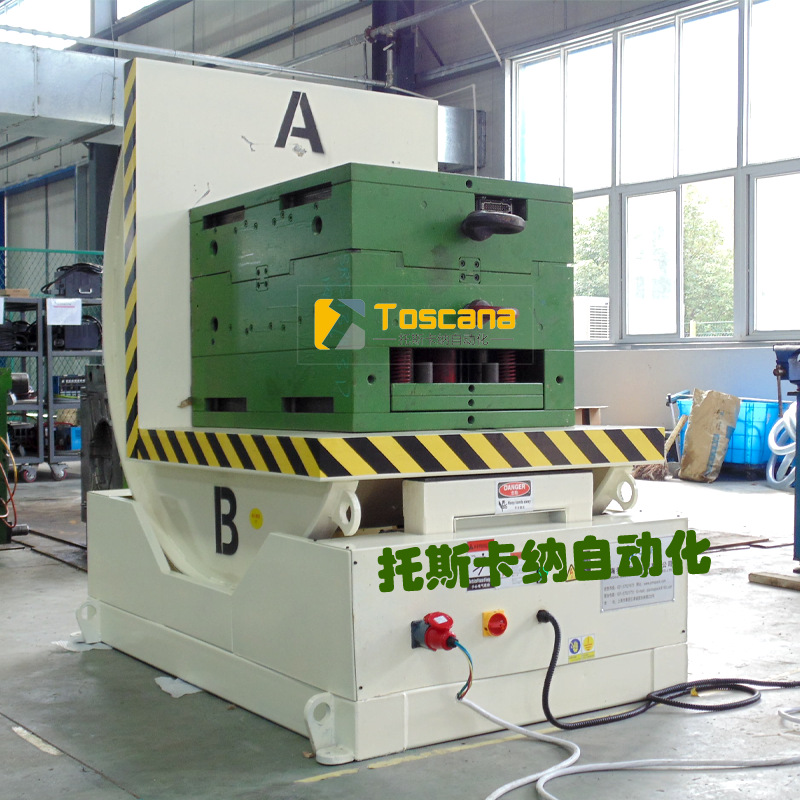

1、设备简介：

  本机能适应不同规格的货物的翻转要求，实现将卧式转换成立式或将立式转换成卧式的作业目标。广泛应用于冶金、钢卷，铝卷、铜卷、模具、造纸、冷藏，等行业。本设备是翻转作业的专用设备，可以减少卷料表面划伤，提高工作质量，同时降低工人的劳动强度，提高工作效率。

2、适应环境条件：

电    源：          AC380V  50HZ 三相五线制；

温    度：          -15℃～45℃；

相对湿度：          MAX90%（无冷凝）。

3、设备组成：

90°翻转机              1台

4、产品特性：

●机械式翻转系统，不会出现倒转现象。

●四托辊机构，保证设备平稳运行。

●托辊及翻转底座均有安全防护罩，保证人员操作安全。

●翻转面采用足够强度的钢板，配合足够的支撑结构，保证足够牢固安全。

●有过电流保护装置，翻转机超过翻转最大重量，会自动断电停机保护，不会损坏电机。

●安装品牌空气开关，含过流、过载、短路、缺相保护功能。

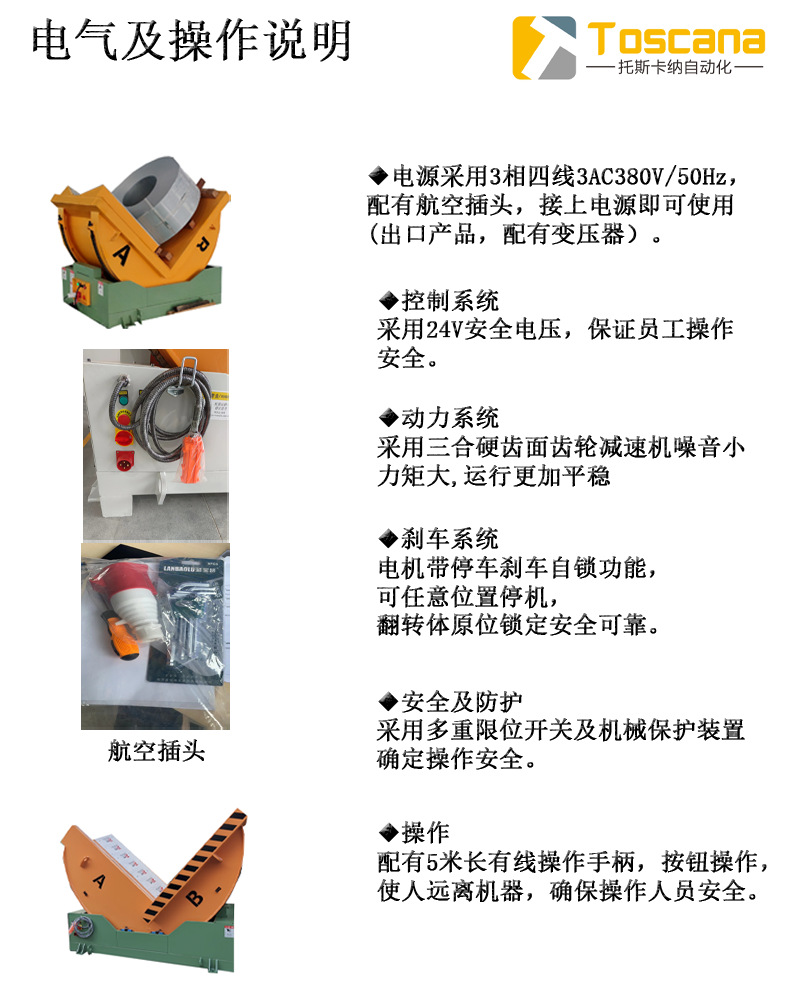

●控制系统采用24V安全电压，保证员工操作安全。

●电器部分采用漏电保护断路器，过载断路开关，及过电流保护接触器，有效防止漏电及过载产生的安全隐患。

●带声光报警装置，有效提醒员工操作安全。

●采用多重限位开关及机械保护装置，确定操作安全。

●设备电机启动采用缓启动，缓停止，运行平稳、快捷。不会出现突然倒塌现象。

●采用硬齿面斜齿轮工业减速机，噪音小，力矩大,运行更加平稳。

●电机与减速箱连接的结构方式为一体式。

●整机喷塑烤漆处理，机器美观大方。

●电机带停车刹车自锁功能，可任意位置停机，翻转体原位锁定，安全可靠。

●平面加动力滚筒，方便产品移动到后方流水线上。

●翻转机钢材结构：

机身采用Q235优质全钢焊接结构，有足够的强度及刚性。翻转台面及机身均采用6-20mm厚优质中板。

托辊轮及轴均采用45#圆钢经车床精加工而成，并经过高温淬火处理。具有较高的强度。

●翻转机传动系统：

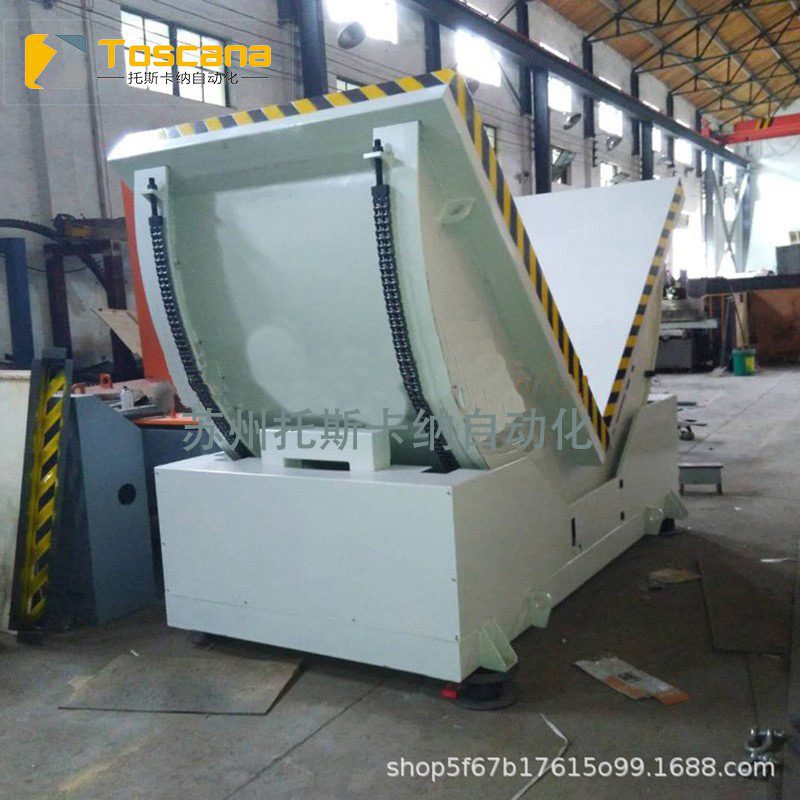

采用机械链式传动，电机采用斜齿轮、刹车型减速电机，扭力更强。 链条采用国内知名品牌（自强）。保证翻转平稳可靠。

旋转缓启动，有效防护因电机突然通电加速给减速机带来损伤，有效延长减速机的使用寿命。

●雄浑坚固的机身设计，经久耐用。

●操作简单，经久耐用。

●安全、稳定、快捷。

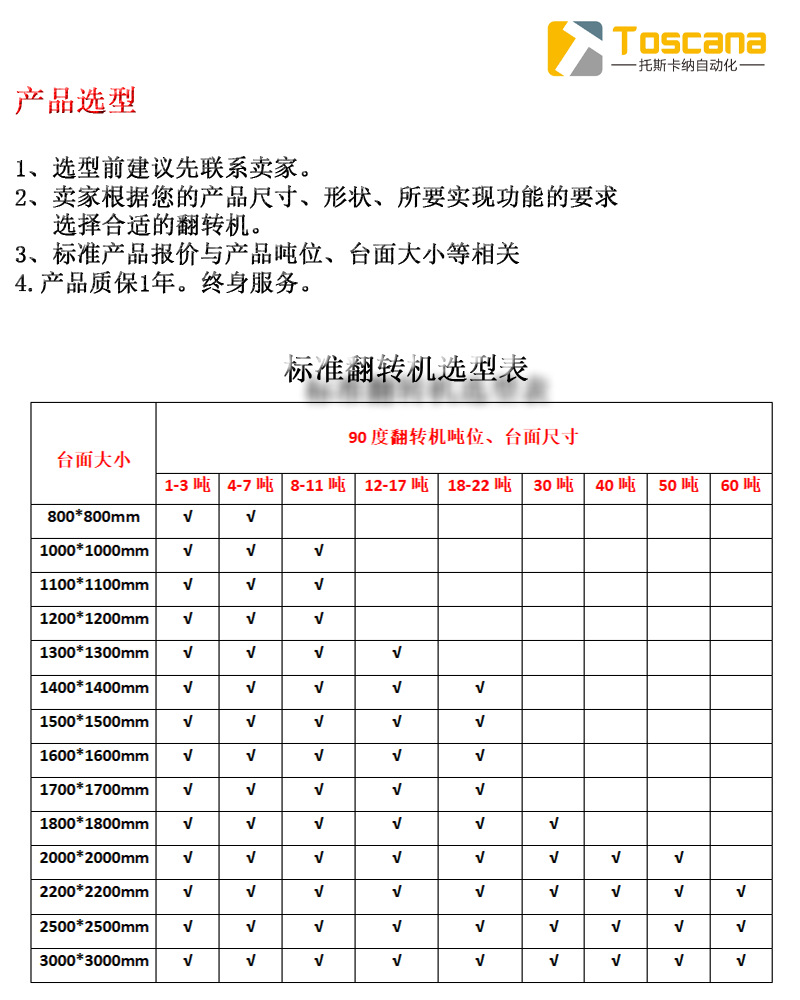

5、技术参数: (除以下规格外，我司可按客户产品尺寸定制机型)

随机配件:

1、内六角扳手各1套。

2、14-17 开口扳手1把

3、十字螺丝刀1把。

4、设备说明书、变频器说明书、设备合格证、设备保修单各 1份5、M10、M8、M6 内六角螺丝各 5 只
