2023跨境新款

专为Switch Joy-Con

手柄设计

热销爆款USB充电线

一、产品简介

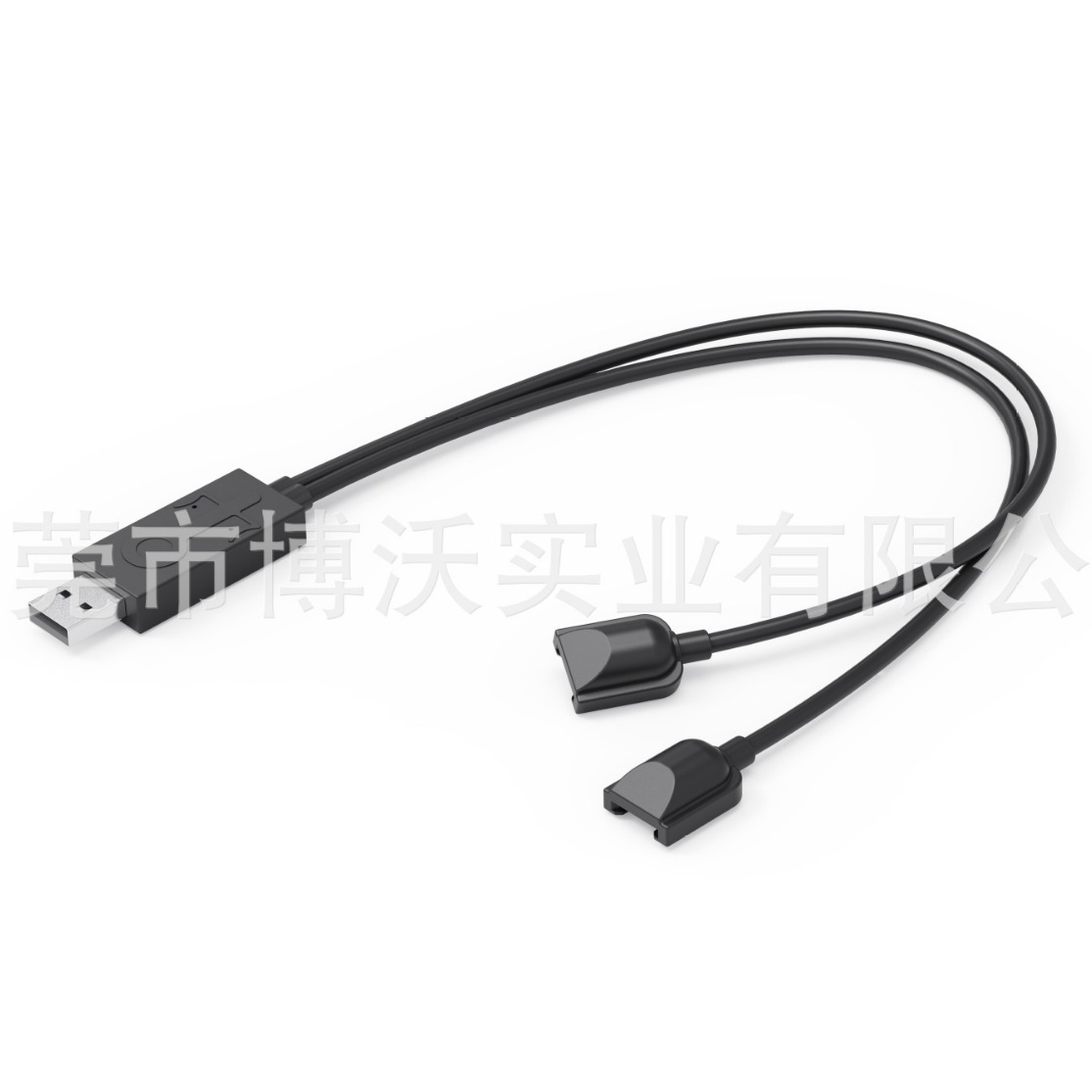

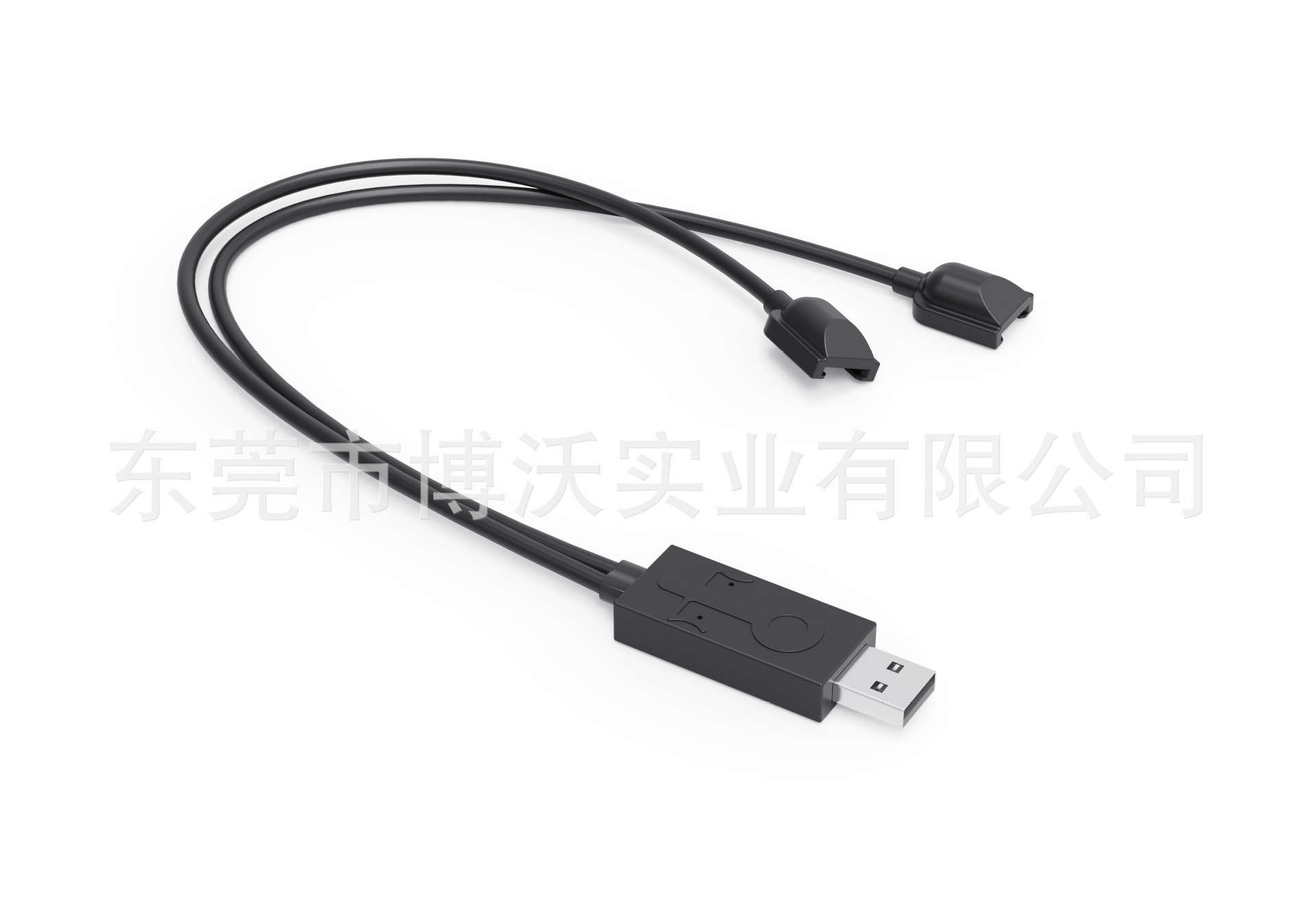

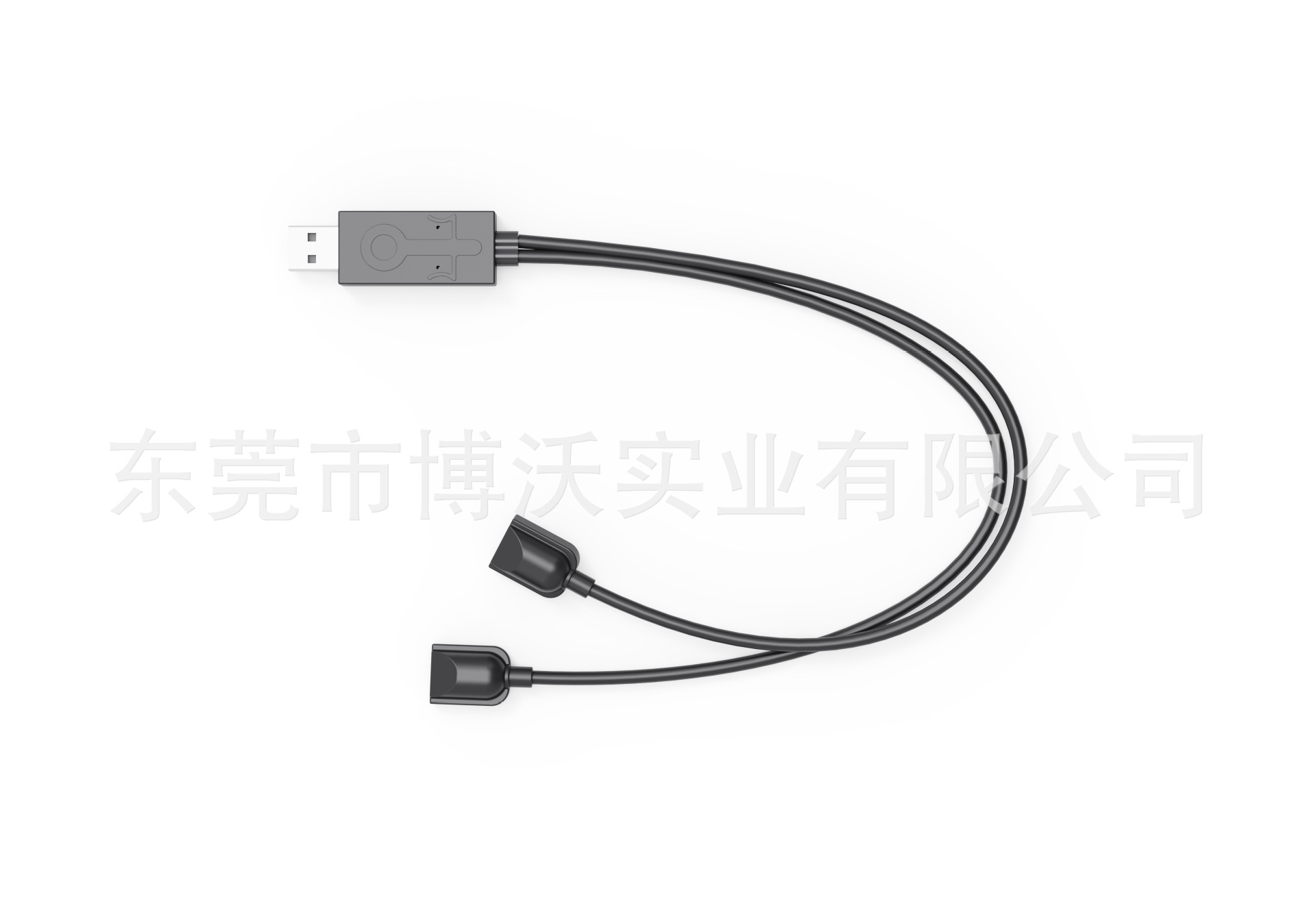

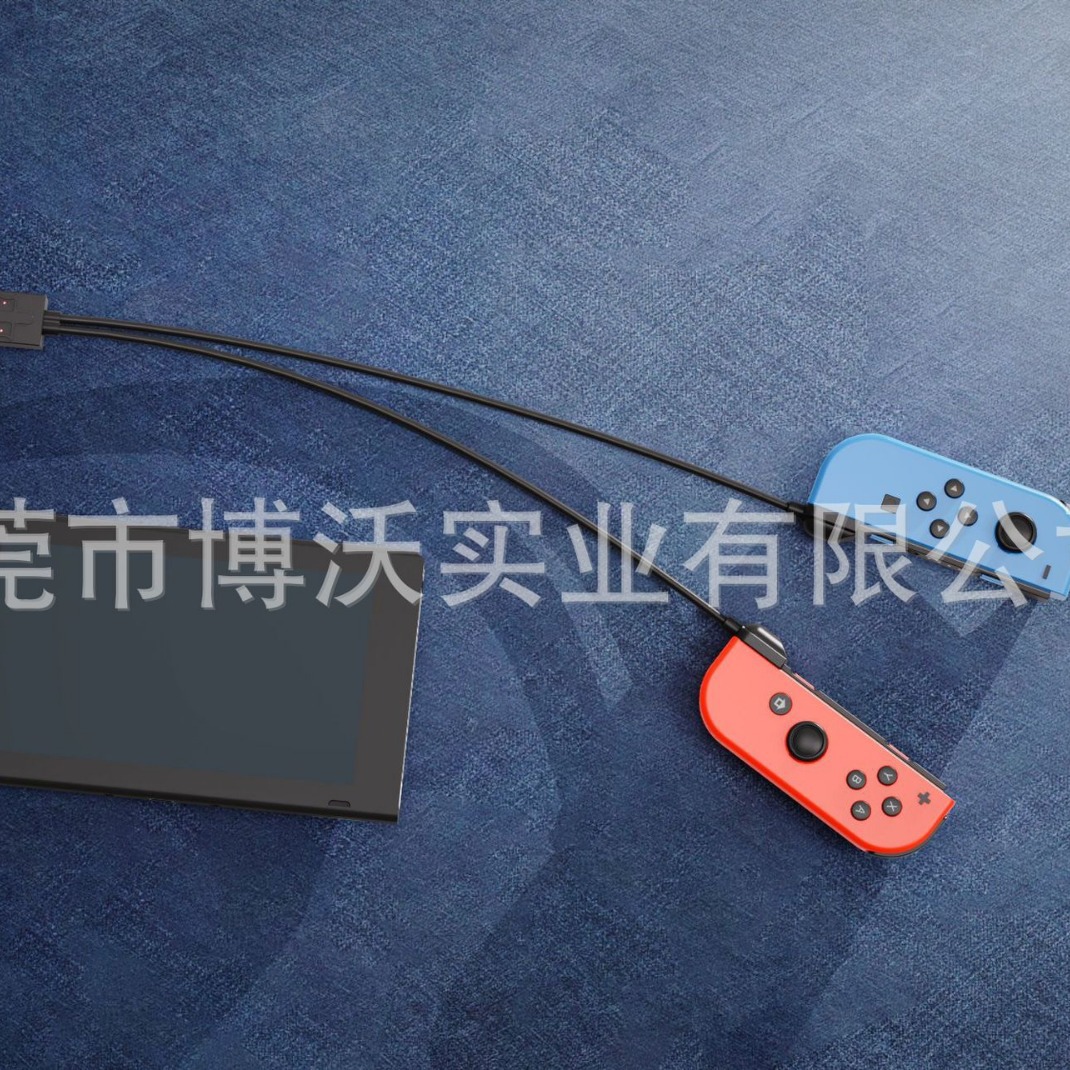

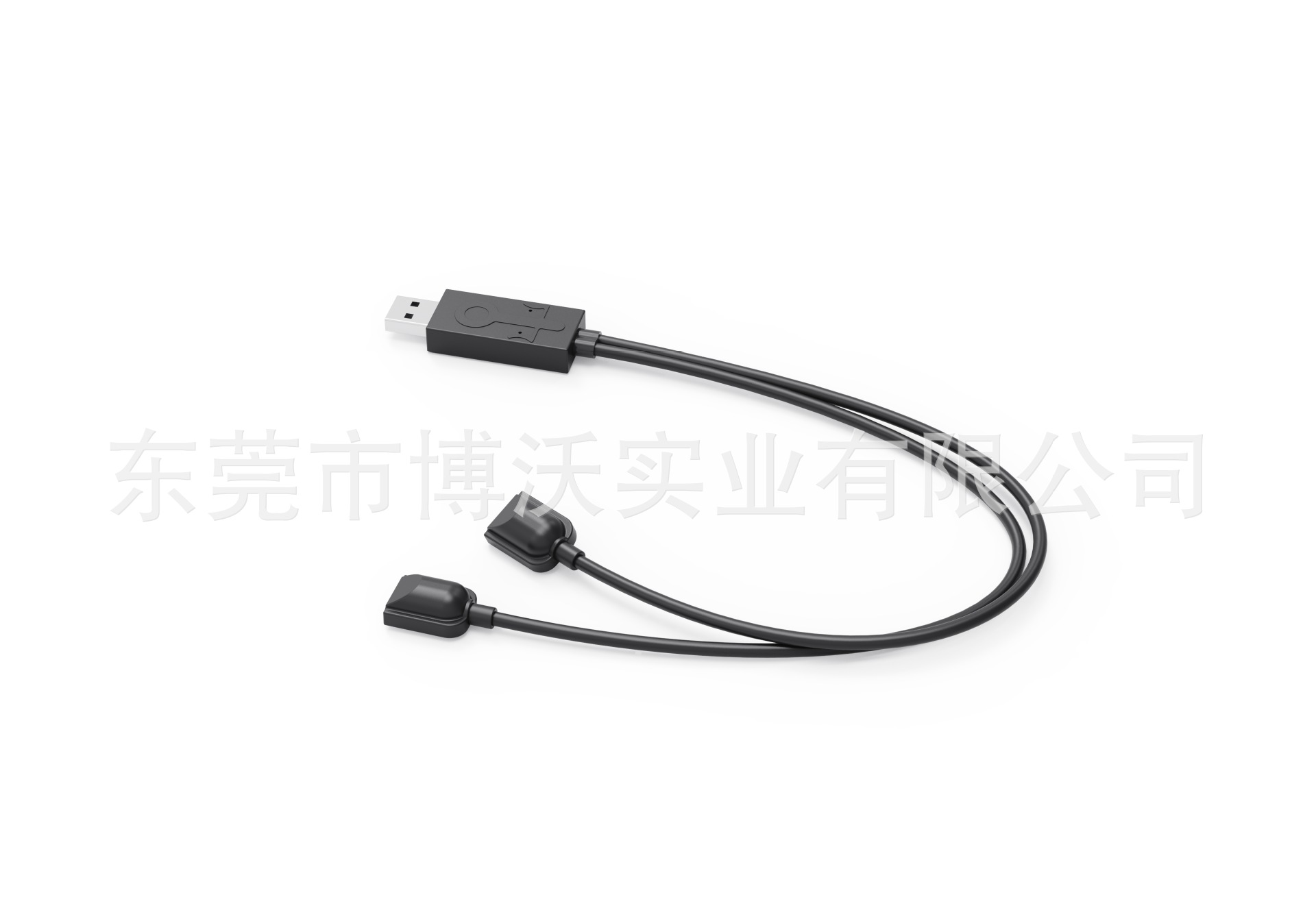

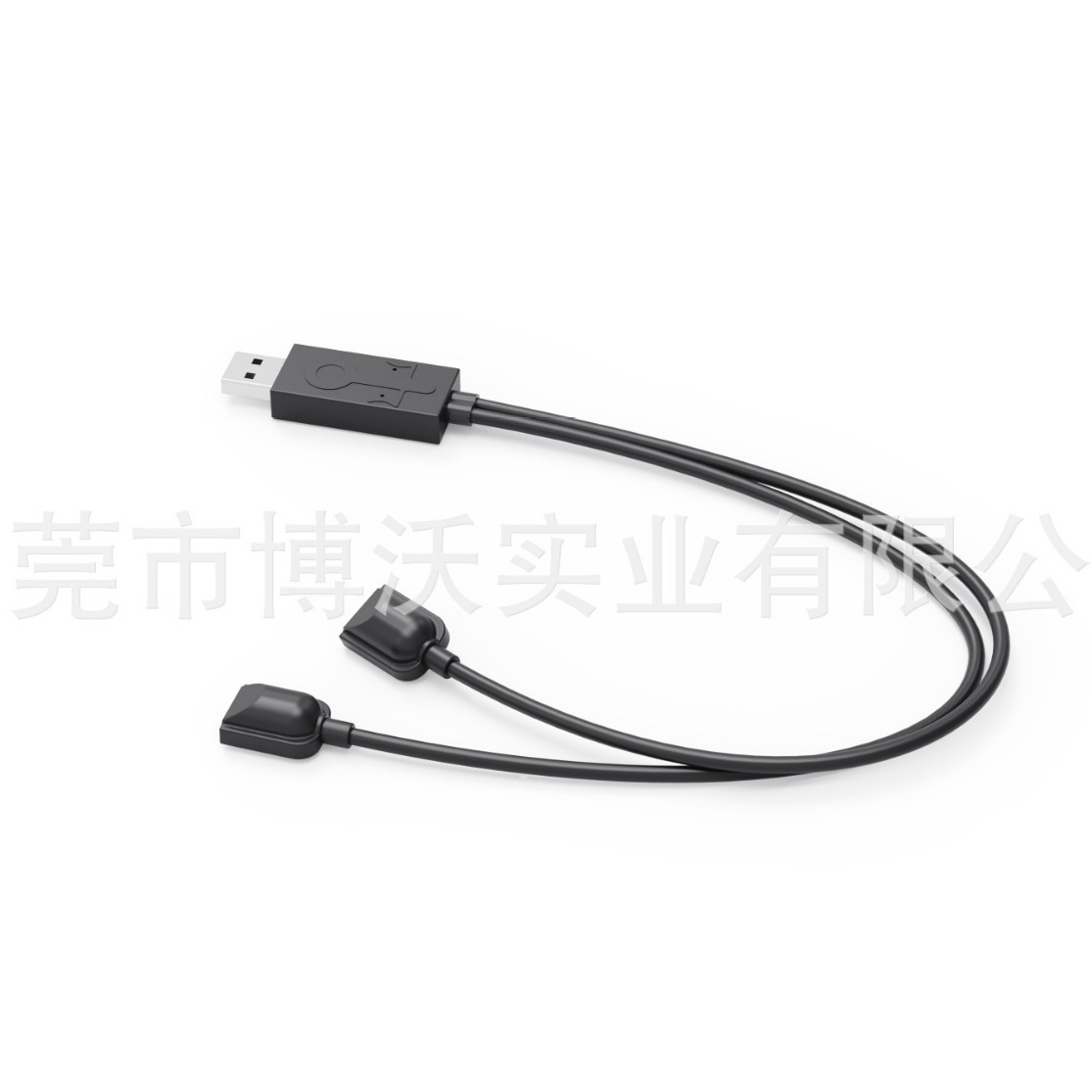

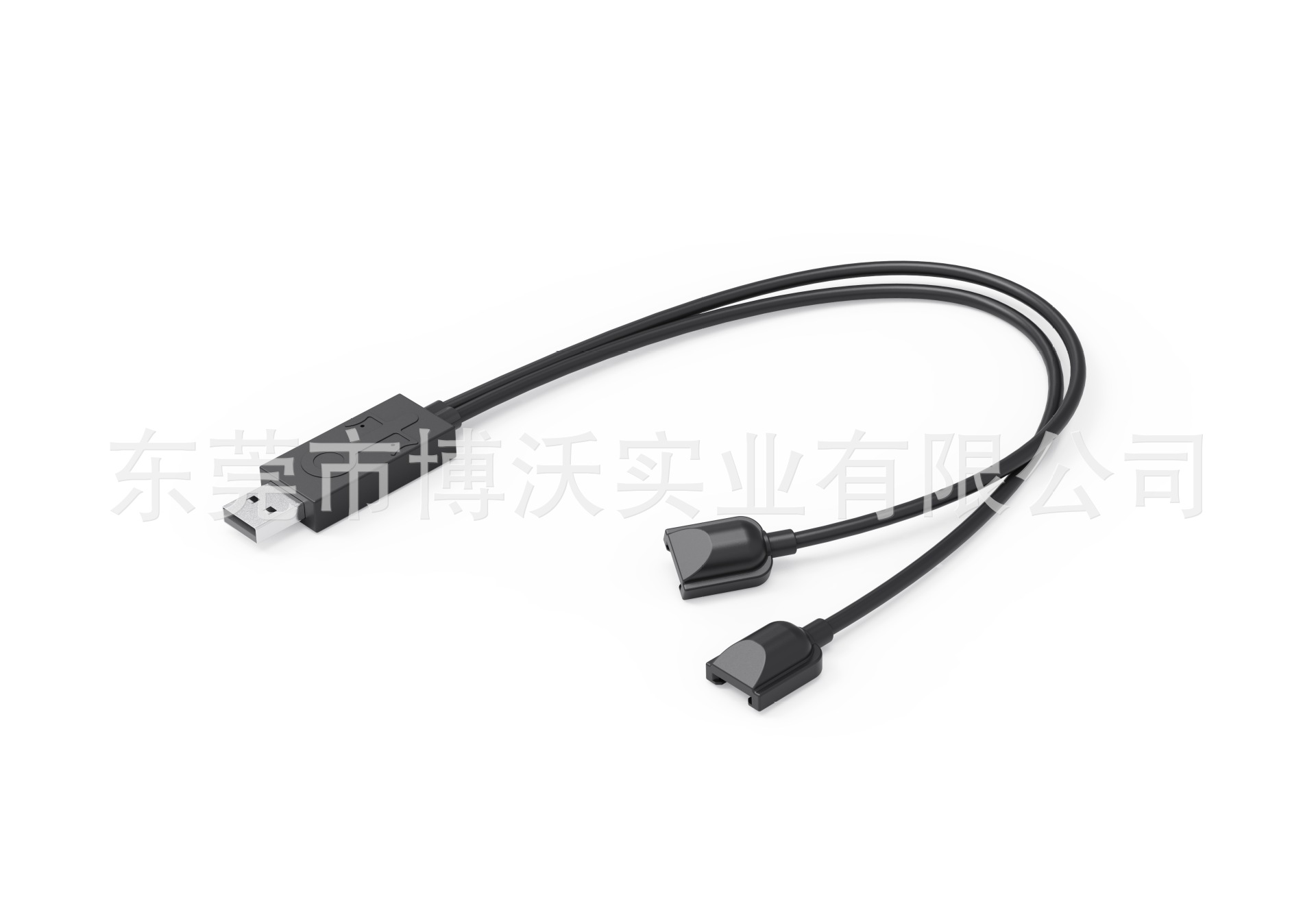

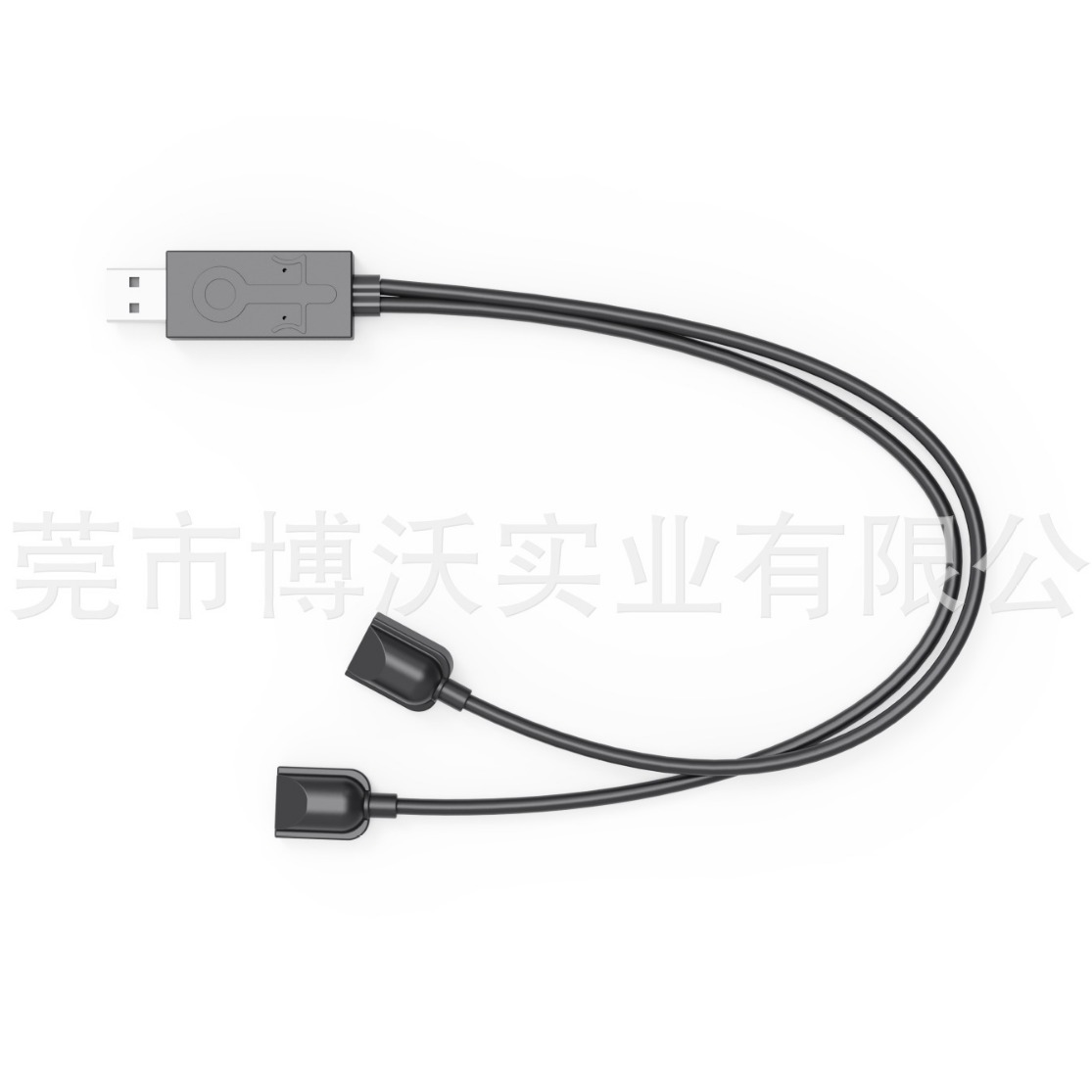

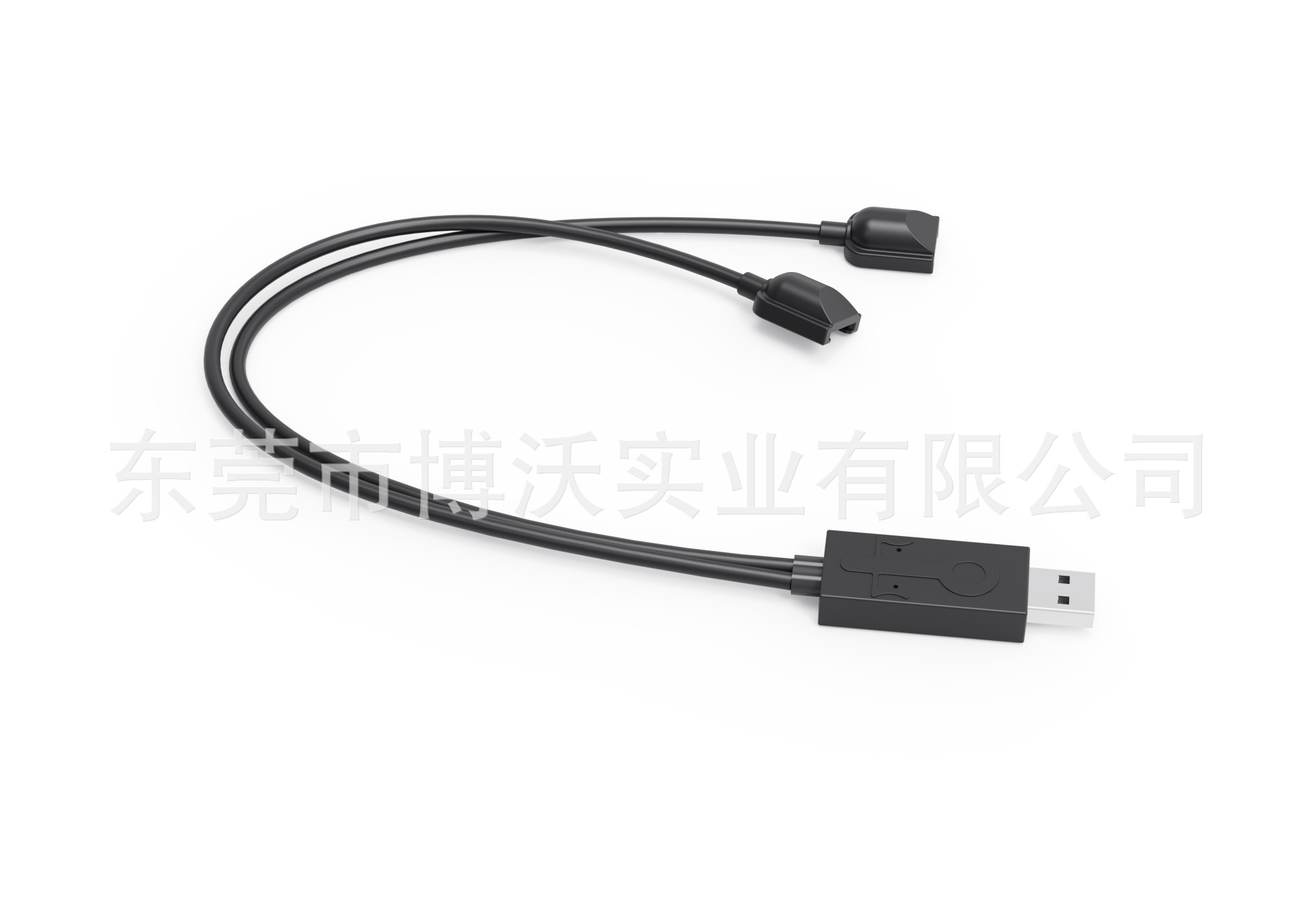

   此产品 是一款 Joy-Con手柄的USB充电线，可以通过各类USB-A接口给Joy-Con手柄充电。

二、性能特点

1.直接使用 5V/1A 电源，或负载能力≥1A 的 USB 充电口；

2.带充电及充满指示功能；每个手柄对应一组红绿LED充电指示灯；

3.支持单手柄充电或者两个手柄同时充电，每支手柄充电电流在 200mA 左右；

4.有低压、过压、过流保护；

电源电压范围(Vdd)：-0.3V ~ 6.0V

输入电压范围(Vin)：-0.3V ~ Vdd+0.3V

操作温度：-20℃ ~ +85℃

存储温度：-40℃ ~ +125℃

操作电压：最小值：2.4V 典型值：5.0 V最大值：5.5 V

三、功能说明

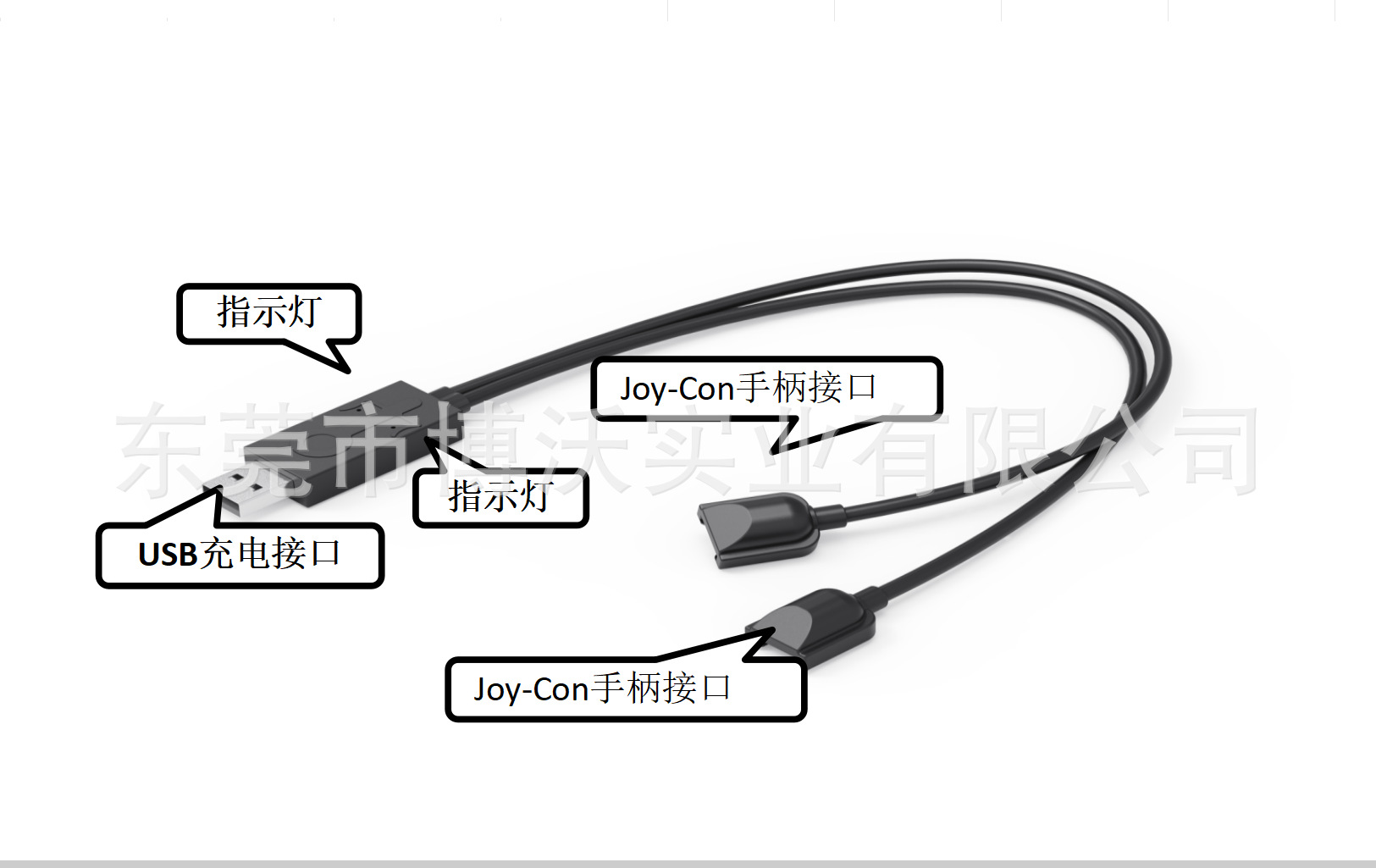

1.指示灯：

充电中：红色 LED 长亮；

充满电：绿色 LED 长亮；

不充电：所有 LED 熄灭。

2.过流保护：

每个充电口，正常的充电电流为 200mA 左右，允许的最大电流为 400mA，若超过 400mA，

该充电口会进行过流保护，不允许充电，同时对应的红色 LED 快闪指示。手柄拔掉后，恢复充电

功能。

3.低压过压保护：

当电源输入电压大于 5.6v 时，充电座进入过压保护模式，2 个红色 LED 快闪闪烁，允许充电。

当电压降低到 5.3v 以下时，恢复正常充电功能。

当电源输入电压小于 4.2v 时，充电座进入低压保护模式，2个红色 LED 快闪闪烁，不允许充

电。当电压升高到 4.7v 以上时，恢复正常充电功能。

4.充满检测：

当手柄的充电电流小于 40mA 持续 5 秒，认为手柄充满电，绿色 LED 亮。

四、产品规格

1.尺寸(LWH_mm)：USB插头 61×20×9，Joy-Com手柄插头 27×16×10，产品总长44mm±10mm

2.裸机重量：20g±2g
