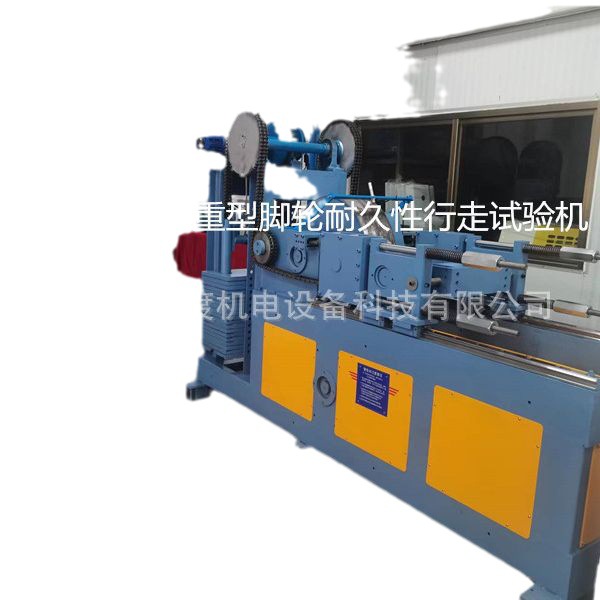

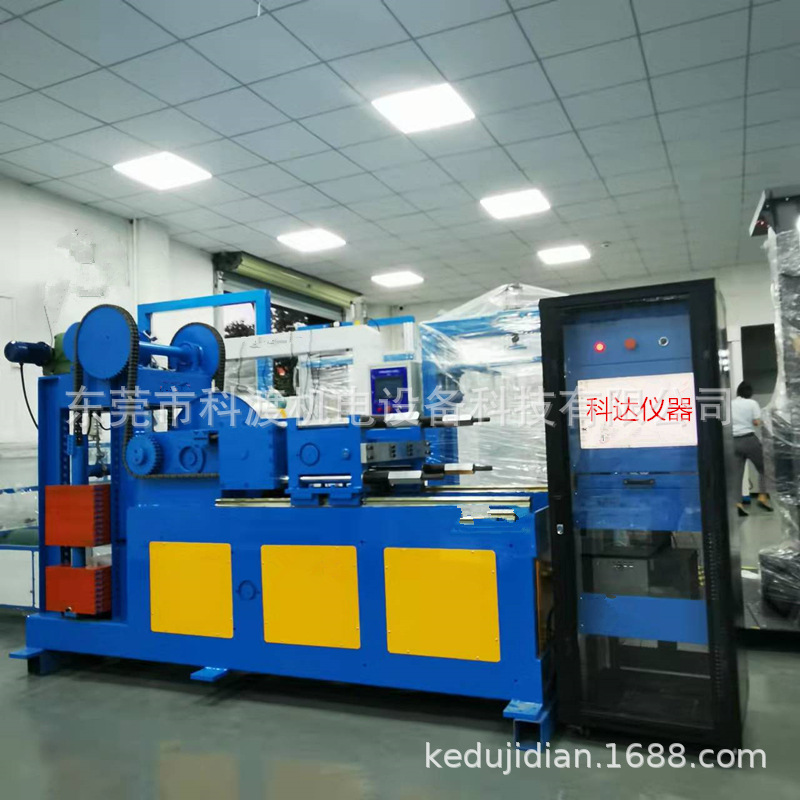

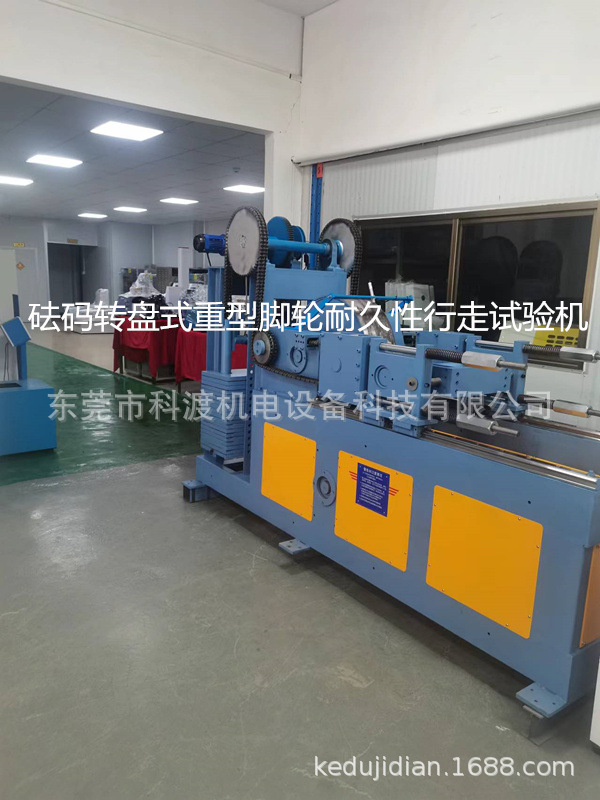

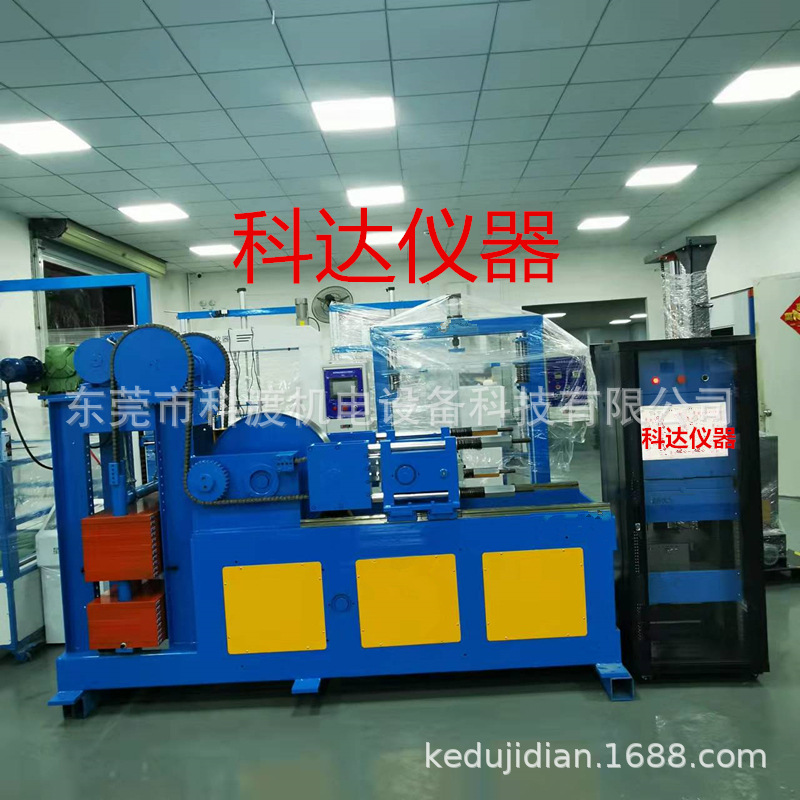

砝码转盘式重型脚轮耐久性行走试验机

一、本机概述

      本测试机是转股采用AC速调高速电机、变速箱驱动专业，负载动力采用高精度控制器+伺服电机+无间隙丝杆为动力，该试验机主要由主机机台、微机控制单元、微电脑系统、强电控制单元、试验附具等组成。主机采用焊接结构设计制造，水平加载设计，大转鼓采用国际标准设计，尽量逼真模拟路面状态（地球直径无限大），调速电机驱动转鼓实现无级调速，速度直接显示，实现不同行驶车速的试验，负荷传感器完成对施加载荷的测量，从而实现疲劳试验载荷的控制，以及疲劳破坏的紧急停车功能。关键部位均以日本进口NSK轴承、传动机构，以达到更可靠性及稳定性这目的，是根据市场需求而设计的一种高档型兼闭环彩色触摸屏控制系统，可实现触摸屏控制、高性能的机械结构为主体。整机以高智通高精度多功能的先进设备。

     设定依据根据欧洲及ＵＬ标准和国家标准GB/T设计，以一个大转轮为主动轮带动被测脚轮，可以进行“动态试验”、“长距离耐久性行走试验”、“静态负重试验”彩色7寸微电脑触摸屏控制，可以用微形打印机打印试验测试结果。检测项目：长距离移动测试、动态测试、静态荷重性能测试等。触摸屏控制，可以自定义多种测试模式（如欧标的测试模式：行走3分钟停1分钟，美标的测试模式：行走2分钟停2分钟，或运行4分钟停1分钟）可以打印测试报表。载荷的施加采用砝码负载），更真实摸拟其测试环境及状态；脚轮规格:Ф25—Ф350mm （夹具跟据客人提供样品要完全满）

二、主要技術指標

加载量程:200—5000kg

加载方法；砝码式+电动控制

障碍物高度: 3.2mm/2个、4.8mm/2个（共4个）或指定

障碍物间隔:1、1.5、3米/个

滚股宽度：200mm

障碍物安装方向；垂直法

语言选择：中英双语显示

主动转盘周长: 约3m或根据速度而定（刻度0.5m）

报表内容：测试模式、负载重量、预计行程、实际行程、测试速度、行走时间、停止时间、行走总时间、障碍物高度、障碍物设定数量、障碍物实际数量、障碍物间距、产品型号、测试人员、测试日期等。

自动识别产品损坏功能：识别灵敏度可任意设定

自动停机功能：荷重超载停机，距离达到停机（或时间达到停机），产品损坏停机。

調速範圍：1-6Km/h  (任意设置)

微型打印机：1台

速度单位：KM/H、M/S  (任意转换)

运转方向：支持正反转。

脚轮高度测试范围：直径：25~350 mm

装产品托盘行程范围：500 mm）

脚轮固定治具：各大小型一系列治具或指定

被测行程绝对误差：≤±0.5m

行程控制范围：0.05—999.9km

测量时间绝对误差：0.1秒

主箱尺寸:长3*宽1.2*高2.5(米)

控制箱尺寸：950*450*330 mm

機器重量(約):4300kg

供電電壓：380V±10% 50HZ

功率：约30KW（进口变频电机及驱动器）
