单轨吊产品概述：

单轨吊即TDY100/14型矿用电缆拖运车（也称“电缆拖挂单轨吊”），是利用悬空轨道，以液压为动力，实现煤矿井下综采工作面端头电缆拖动与临时储存的一种装置。该装置作为矿山井下电缆拖动、吊挂的专用设备，可达到减少电缆移动次数，减少工作人员，减轻工人劳动强度的效果。本机器采用液压推拉装置以及液压弹簧复合刹车装置，保证了设备使用的安全可靠。

该设备是综采工作面移动电站与机组之间电缆拖移、吊挂、临时储存的专用设备。

单轨吊执行标准:Q/QHJD02-201

单轨吊主要特点：

1.电缆只需一次铺设，减轻工人劳动强度。

设备操作十分简单，前后移动只需动作三个阀柄即可完成，操作灵活方便。原有的电缆移动方式至少需要3~4个人协调才能完成的工作，采用本装置后则只需要一个人即可，提高了工作效率，节约了人员的开支。

2.借用综采工作面的乳化液泵站为动力源，不需另配备液压系统。

3.采用刹腹板式双弹簧液压复合制动器，制动力大、对导轨精度及强度要求低，无任何电力设备的参与，保证设备使用安全可靠。

4.设备体积小、重量轻。标配部件外型尺寸(长×宽×高)：980×580×680。

5.各部件均可独立拆装，运输、安装方便。

单轨吊产品型号:TDY100/14矿用电缆单轨吊

单轨吊主要参数：

l适用巷道倾角:0°18°

2工作介质:乳化液

3工作压力:2031.5MPa

4最大牵引力:70KN

5推移行程：1000mm

6最行速度：80m/h

7外供乳化液工作压力：2031.5MPa

8单个制动装置的最大静制动力:70KN

9设备外形（宽x高）：660x460

10最大拖挂长度:150m

11操作方式：手动

12设备总重量：6500Kg

单轨吊结构原理：

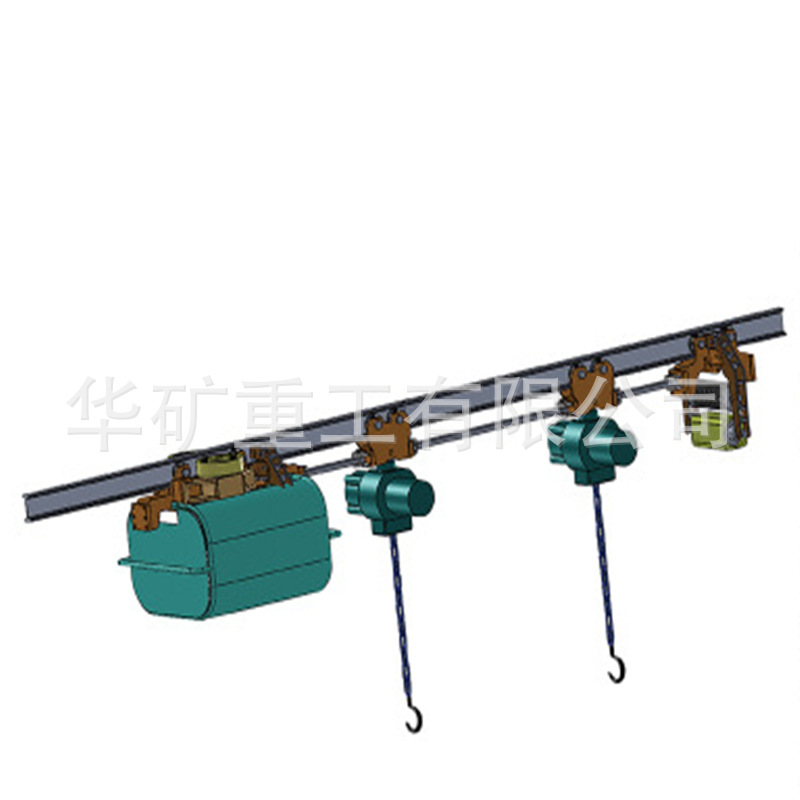

1.主要结构:该单轨吊由轨道、制动器、推进缸、挂缆小车、端制动器（端头锁紧装置）等部件组成。TDY100/14矿用电缆单轨吊.

2.使用与操作方法说明:

(1)使用习惯：制动器可以根据用户的不同使用习惯，可以选择放在挂缆小车中间或者是末端（采煤机方向），放在末端使用时，在制动器之后仅设置一个1#挂缆小车与制动器刚性连接，随着综采工作面的每次推进，要不断的操作推进缸。放在中间使用时，与两个制动器连接的1#挂缆小车与制动器刚性连接，在采煤面一侧的小车要使用一个刚性杆（用户自备）将最末端的小车与刮板运输机机尾连接起来，随着刮板运输机的推移，后部挂缆小车被自动推动，挂缆小车缩至最短间距时，操作推进缸手把逐步将该段电缆一次性拉直，整体小车都缩短至最短间距时，需要移动电站前移。这种使用方法操作次数少，移动不频繁。

（2）操作：首先将要拖拽的电缆一根一根挂到各个处于最大距离的挂缆小车上，多余的电缆放在移动电站端头专用电缆车上。随着综采工作面的不断推进，当需要拖动电缆时，首先操纵制动缸控制阀手把打开前制动器，然后操作推进缸手把，使推进缸活塞杆伸出，推动前制动器和挂缆小车往电站方向移动一个步距（1200），推动缸达到行程后，反向操纵制动缸控制阀手把，前制动器关闭，后制动器打开，再反向操作推进缸手把，拉动后制动器往前跟进一个步距。操作完成后各手把均恢复中位。如此反复操作，最大可以具备50米的移动距离。当挂缆小车达到最近间距后，需要移动变电站。移动电站时，电站与端制动器用钢丝绳连接，随着电站的移动，挂缆小车与电缆又被逐渐的伸展。

（3）止退挂缆小车的作用是在上坡段防止制动器失灵时，挂缆小车反向退回。根据用户巷道情况，止退挂缆小车在坡度较小时可不配置。

单轨吊设备组成与配套（配巷道长度150m）：

序号 型号规格及 主要技术参数   名   称      数量     单位    备注

1            I14#（3m/节）          轨道          50        节

2           TDY100/14.0100        挂缆小车        42        套

3           TDY100/14.0200         制动器          2        套

4           TDY100/14.0300         推进缸          1        套

5           TDY100/14.0400        控制阀组         1        套

6           TDY100/14.0900        端制动器         1        套

7                                  U型螺栓        600       套

8             D11×64/5节          吊挂链条        51       条

9                                  直型卸扣        145      件

10                             矿用开口式连接环    51       件

11               φ17              牵引钢丝绳      47       根

12                               安全防脱夹板       2       套

13               DN10                 管路          2       套

14             M16×50                螺栓         100      套

15             M16×65                螺栓          55      套

16         TDY100/14.0100A        止退挂缆小车       5      套

单轨吊设备的安装与调试

（一）设备安装

1.吊挂附件的安装

吊挂附件主要有吊挂圆环链、间距调节装置、卸扣及锚杆矿用开口式连接环等组成。具体见图2，通过间距调节装置尽量将导轨调整为平直状态，如果高度差别酞大先用卸扣调节。TDY100/14矿用，电缆单轨吊。

2.轨道的安装

轨道采用弧型快速接头的连接方式。安装时首先将上部连接单耳插入双耳中，推紧后落下，再穿入锥销即可。一般装一根轨道时间不会超过1分钟。TDY100/14矿用电缆单轨吊，，轨道的安装。

3.挂缆小车和止退车的安装

挂缆小车和止退车由轨道一端推入，每5个挂缆小车增设一个止退挂缆车，止退车推入时注意止退块的方向，止退块如果装反，可以通过拆开两个安装销轴改变方向。端制动器（或称牵引车）安装在移动电站方向最头上，并用钢丝绳与电站车连接。（也可用绞车专门牵引）。TDY100/14矿用电缆单轨吊，止退挂缆车与端制动器（牵引车）。

4.制动器的安装

制动器安装位置位于整条设备靠近采煤机端，故在设备整体安装基本完成时可从末端推入。两个制动器推入后连接推进缸和液压管路，并背紧制动器弹簧的预紧螺母，预紧螺母压紧程度决定了制动力的大小。安装和运输过程中应注意保护好该机构上的各个阀和油管，阀和油管不得受撞击、挤压或拉拔。液压原理，TDY100/14矿用电缆单轨吊。

5.电缆的拖挂

各小车均安装完毕后，即可将电缆固定在各小车上。首先将连接各小车圆环链拉直绷紧，将电缆逐根分开，按由上到下、由内到外、左右对称的顺序将电缆逐根拖挂于各小车上。然后用专用的电缆固定U型螺栓将电缆固定于各小车上。在制动器和推动缸处，线缆需留有一定的余量。电缆拖挂时要确保迭放次序，不得有扭转、迭层等现象，以免给后面电缆的收卷带来不便。

（二）设备的调试及使用

1.调试前的检查

（1）检查刹车：制动力的大小取决于制动弹簧的压紧程度，将制动弹簧完全压紧，可以达到最大的制动力；

（2）检查油管接头：必须保证无变形，各油管接头已锁紧，U型卡已经插到位，常规拉拔不能将其拔出；

（3）检查各导轨：接头连接部位需在要求尺寸公差之内，无大的变形或错位，小车可轻松滑过接头部位；

（4）电缆压紧U型螺栓：需将电缆压紧，电缆在拉、弯过程中不会与U型螺栓发生相对移动；

（5）各小车：各小车车轮必须转动灵活，小车相对导轨不跑偏；

（6）给液压执行机构供乳化液的油管不得碰到下方运输机的任何部位；

（7）各阀路无堵死现象，操作灵敏。

2.设备的调试

调试前的各项检查完成以后，如果一切符合要求就可以调试设备了。

（1）调节小车四轮的位置，小车两边电缆的位置尽可能让小车左右受力均匀，前后拉动小车在3m范围内如果没有跑偏即可使用。如果跑偏则调节车轮和小车两边电缆的位置，电缆的重心向外移，直至不再跑偏为止。

（2）调节电缆的位置确保在主液压缸完全伸出时，其电缆挂环上的电缆不会受力、不会与其它物体干涉。

3.设备的使用

设备的使用主要包括以下几点：

（1）手动换向阀的操作：本系统的操作需要操作一个推进缸手把和制动缸手把相互配合即可完成系统的前进功能。如果需要反向运行，按照相反操作顺序扳动下各换向手柄就可使设备反向运行。

（2）油管接头，在主泵站高压管路上以截止阀留出一个φ10的接口做进油口，在主泵站回液管路上以截止阀留出一个φ10的接口做回油口。
