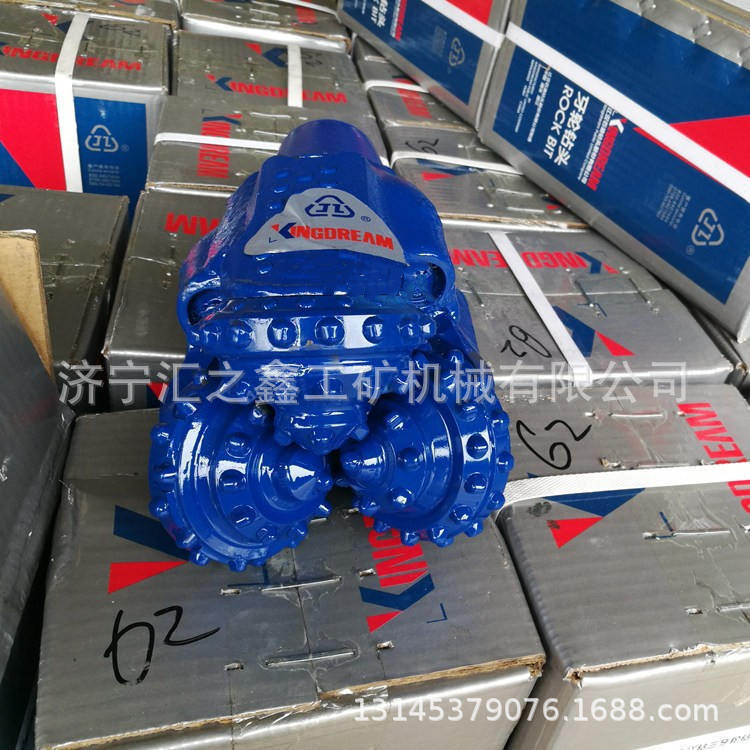

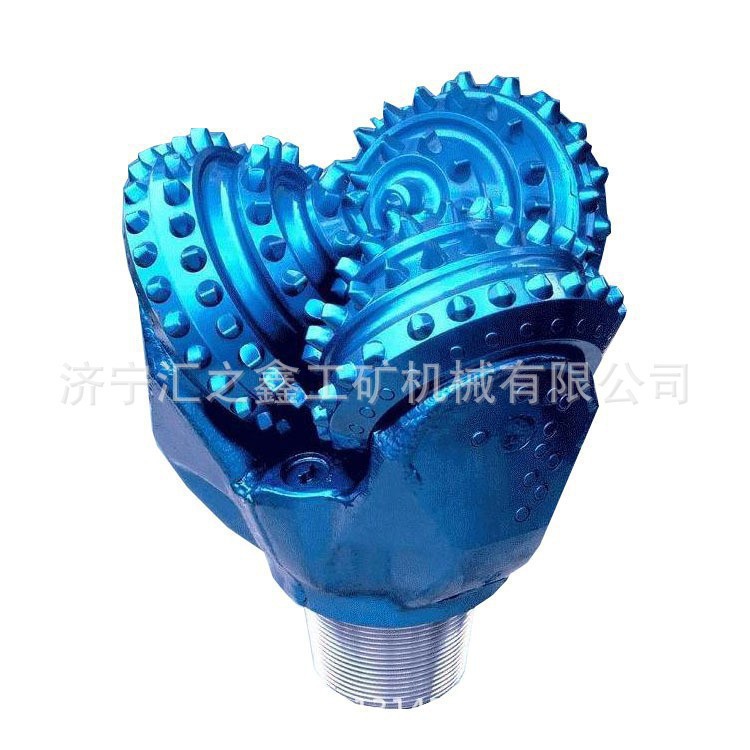

三牙轮钻头的结构
   三牙轮钻头可分为五个部分，即钻头体、巴掌、牙轮、轴承和水眼。密封喷射式钻头除上述基本部分外，还有储油补偿系统。

  1、钻头体
     钻头体上部车有丝扣用于连接钻柱，下部带有巴掌。钻头体上镶装喷嘴。牙轮钻头可分为有体式和无体式两类。钻头体与巴掌分别制造，然后将巴掌焊接在钻头体下侧的叫做有体式钻头，这种钻头的上部丝扣均为母扣；巴掌与三分之一钻头体做为一体，然后将三部分合焊在一起的叫做无体式钻头，无体式钻头均为公扣。
 2、巴掌
     巴掌与牙轮轴相连，上面有轴颈，用于支承牙轮。

 3．牙轮

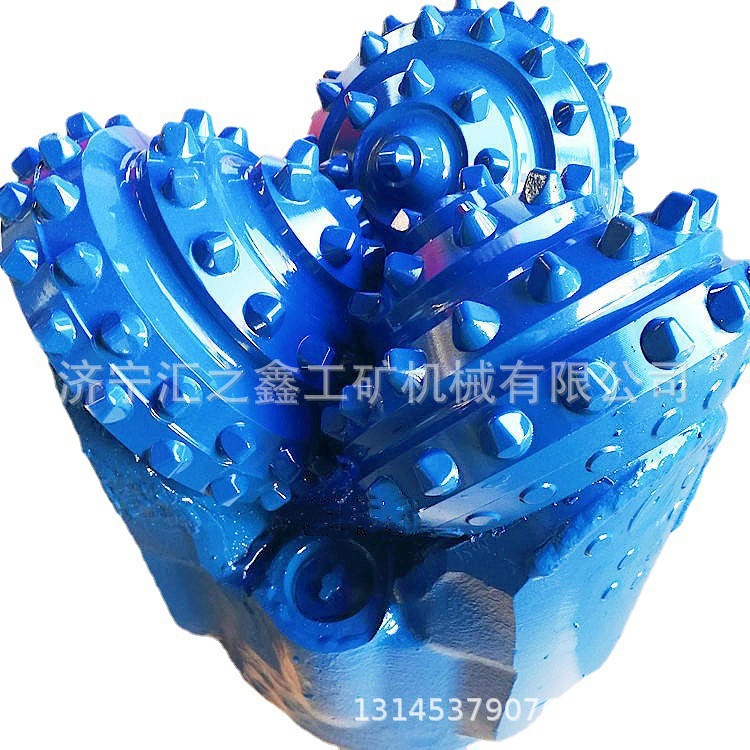

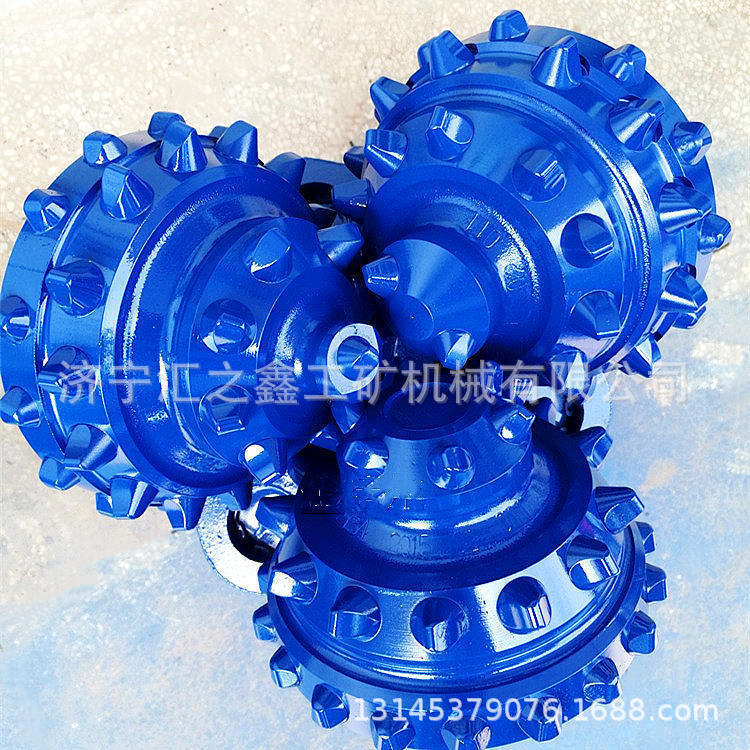

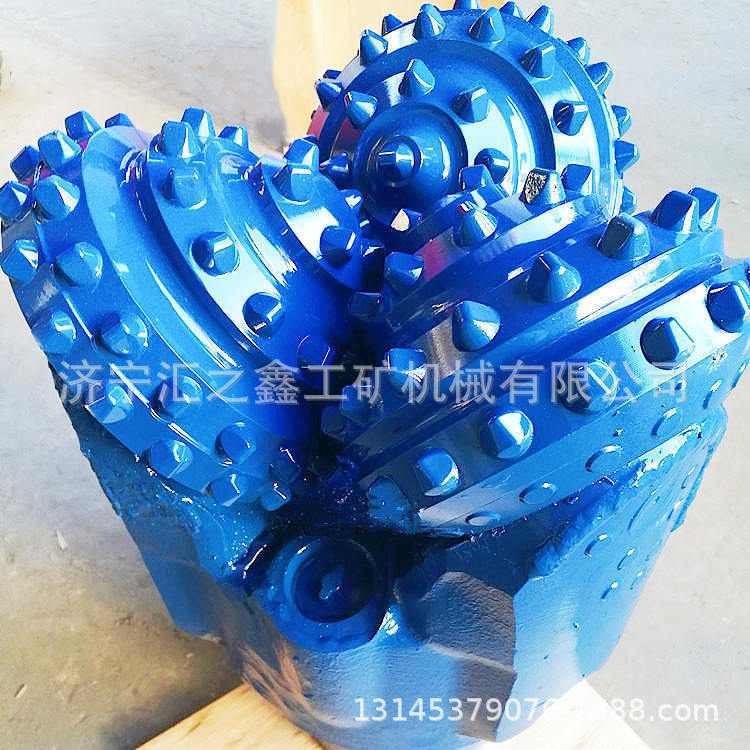

     牙轮是一个外面带有牙齿，内腔加工成与轴颈相对应的滚动体跑道（或滑动磨擦面）的锥体，分单锥与复锥两种结构，仅有主锥和背锥两个不同锥度的牙轮叫单锥牙轮，适用于硬或研磨性较强的地层；除主、背锥外还有1～2个副锥的牙轮叫复锥牙轮，适用于软或中硬地层。

牙轮表面的牙齿，由牙齿毛胚铣削加工或钻孔镶嵌两种方式制成。牙齿是钻头破岩的主要元件。由牙轮毛胚铣削加工而成的牙齿叫铣齿，这种钻头叫铣齿钻头。将金属材料加工成一定形状的牙齿，镶嵌并固定在轮壳上的钻头叫镶齿钻头。
4、轴承
    牙轮钻头的轴承结构有滚动轴承和滑动轴承两种。目前广泛采用大轴承滑动副一滚珠轴承— 道止推一小轴滑动副的滑动密封轴承结构。其类型有四种：

（1）普通滑动轴承，目前国产镶齿密封滑动轴承喷射钻头，大多采用这种类型的结构；
（2）带固定衬套的滑动轴承；
（3）带浮动补套的滑动轴承；
（4）简易滑动轴承。
 5、水眼
     牙轮钻头在牙轮之间设计有水眼，根据需要可在水眼内安装不同类型、不同直径和不同数量的喷嘴。

1、牙轮钻头分为：金属密封轴承牙轮钻头和橡胶密封牙轮钻头

2、牙轮钻头尺寸为：76-660（3“-26寸），牙轮掌尺寸为：8 1/2寸、9 1/2”、12 1/4”、 17 1/2"寸等；

3、应用领域：石油，水井，地质勘探，旋挖，桥梁基桩，工程深水井，地热井等各种钻井领域；

 4、重量：4.5-810kg

 5、API丝扣：2 3/8“-7 5/8”寸

 6、品牌：江汉钻头，川石钻头，立林钻头，飞龙钻头等

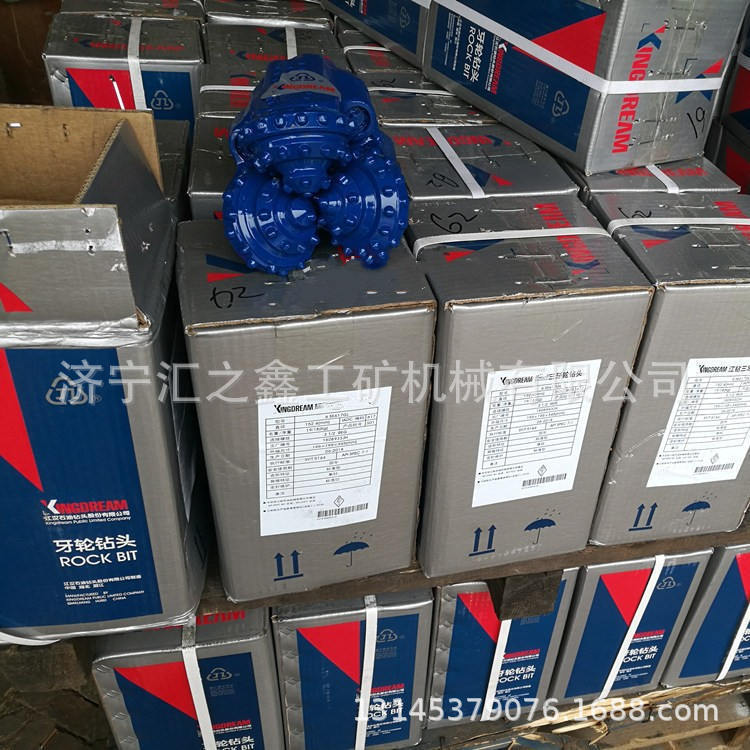

 7 、包装：纸箱 木箱 铁箱等

 8、钻压：0.50-1.10kn/mm

 9、转速：300-80r/min
