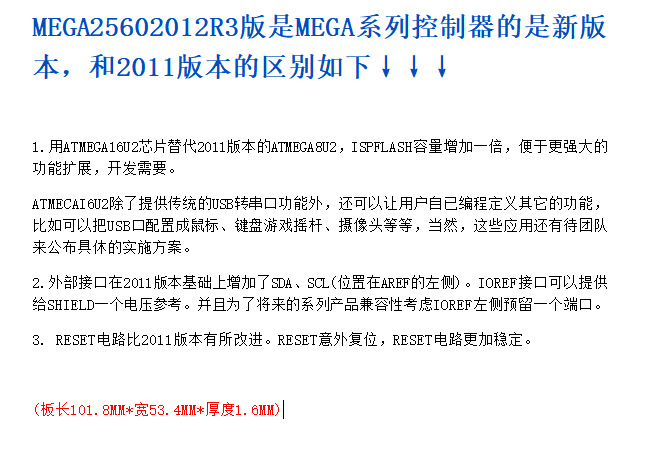

MEGA2560 2012 R3 版是控制器的版本，和2011版本的区别如下：

1. 用ATMEGA16U2芯片替代2011版本的ATMEGA8U2，ISP FLASH容量增加一倍，便于更强大的功能扩展，开发需要。ATMEGA16U2除了提供传统的USB转串口功能外，还可以让用户自己编程定义其它的功能，比如可以把USB口配置成鼠标、键盘、游戏摇杆、摄像头等等

2. 外部接口在2011版本基础上增加了SDA、SCL(位置在AREF的左侧)。IOREF接口可以提供给Shield一个电压参考。并且为了将来的系列产品兼容性考虑IOREF左侧预留一个端口。

3.RESET电路比2011版本有所改进。防止RESET意外复位，RESET电路更加稳定。

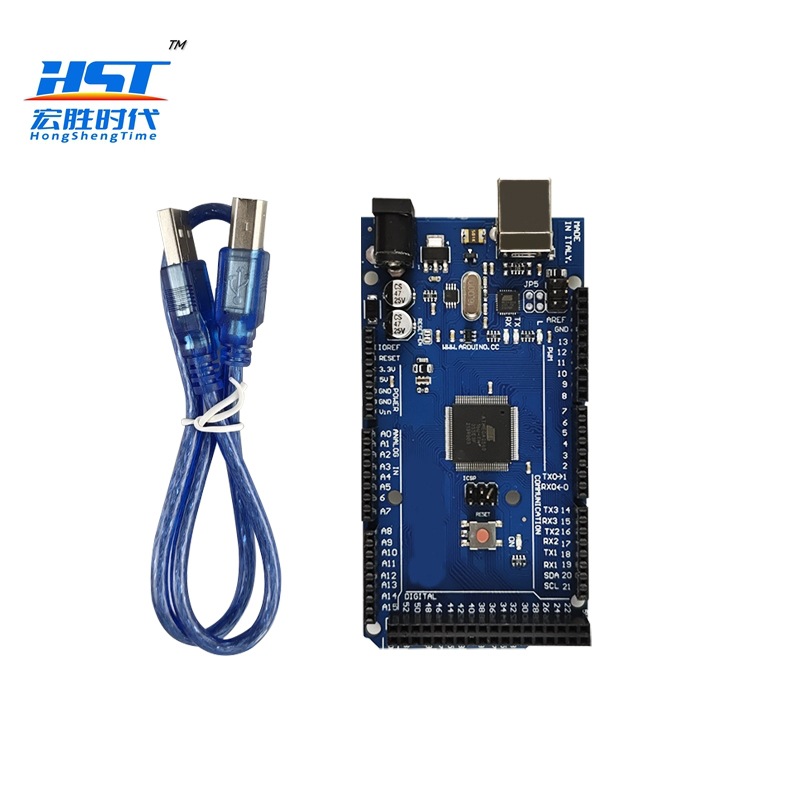

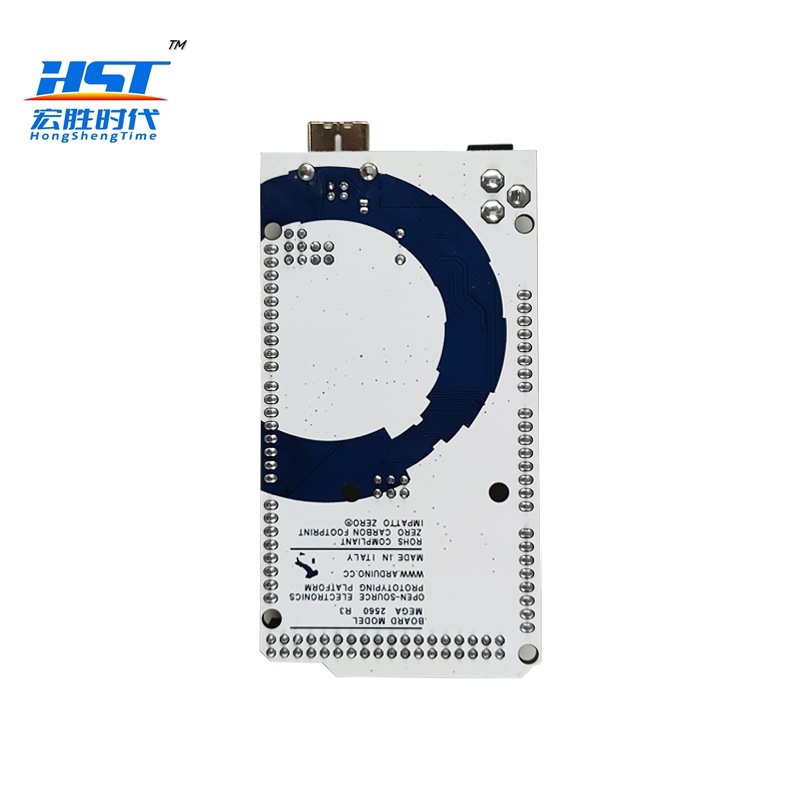

 Mega简介：

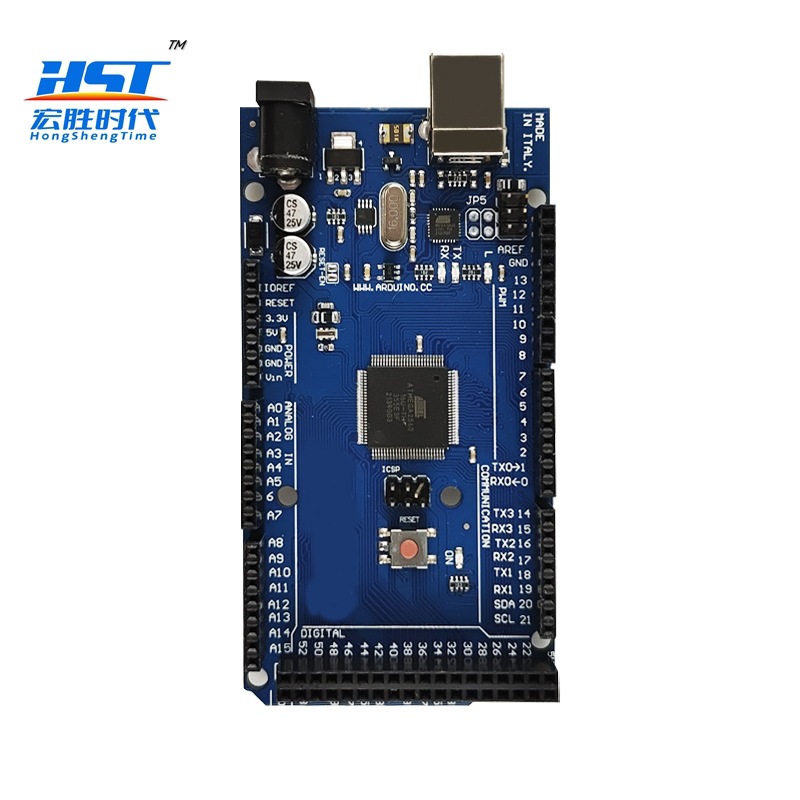

Mega是一块以ATmega2560为核心的微控制器开发板，本身具有54组数字I/O input/output端（其中14组可做PWM输出），16组模拟比输入端，4组UART（hardware serial ports），使用16 MHz crystal oscillator。由于具有bootloader，因此能夠通过USB直接下载程序而不需经过其他外部烧写器。供电部份可选择由USB直接提供电源，或者使用AC-to-DC adapter及电池作为外部供电。

由于开放原代码，以及使用Java概念（跨平台）的C语言开发环境，让rduino的周边模块以及应用迅速的成长。而吸引Artist使用rduino的主要原因是可以快速使用rduino语言与Flash或Processing…等软件通讯，作出多媒体互動作品。rduino开发IDE介面基于开放原代码原则，可以让您免费下载使用于专题制作、学校教学、电机控制、互动作品等等。

电源设计

 Mega的供电系统有两种选择，USB直接供电或外部供电。电源供应的选择將会自动切换。外部供电可选择AC-to-DC adapter或者电池，此控制板的极限电压范围为6V~12V，但倘若提供的电压小于6V，I/O口有可能无法提供到5V的电压，因此会出现不稳定；倘若提供的电压大于12V，稳压裝置则会有可能发生过热保护，更有可能损坏MEGA。因此建议的操作供电为6.5~12V，推荐电源为7V或12V。
