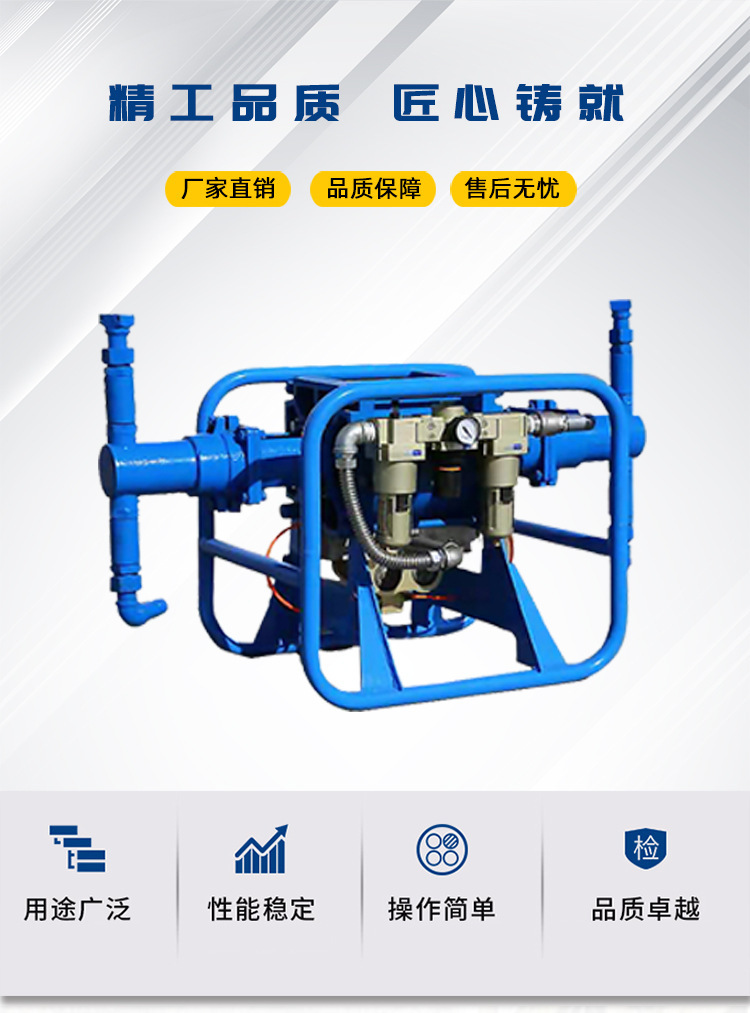

ZBQ50/6气动注浆

ZBQ型气动注浆泵的原理：压缩空气经球阀，气源二联体，二位五通换向阀进入气缸，推动气缸活塞作往复运动。因气缸拉杆与浆缸拉杆相连接，从而气缸活塞往复运动同时也推动浆缸活塞作往复运动完成吸排浆动作。换向由安装在气缸拉杆上的拨盘，来回拨动行程阀，控制换向伐变换气缸进排气方向，连续完成气缸活塞的往复运动。

ZBQ50/6气动注浆泵主要技术参数

（1）选用该型号的注浆泵进行双液注浆时，订货时须说明所注双液浆配比

（2）供气压力必须不低于0.6~0.7Mpa,供气量不得少于0.7m3/min

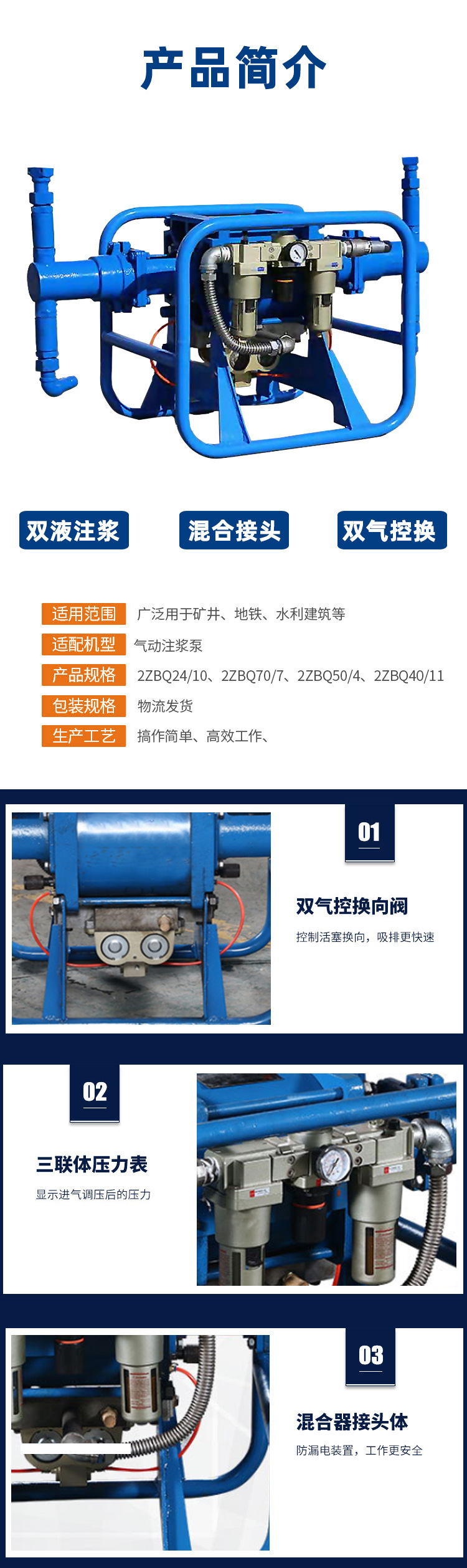

气动注浆泵主要用于矿井、地铁、水利建筑等，注浆堵水及破碎岩层固结工程。也可用于与井深相适应的工作面预注浆。该泵可用于单液注浆（水泥浆），也可以用于双液注浆（水泥浆、水玻璃），还可以用于输送其它粘度或腐蚀性不太大的各种浆液和清水。而且在易燃、易爆、强烈辐射、多尘埃、 温度变化不大以及淋水场所 使用。

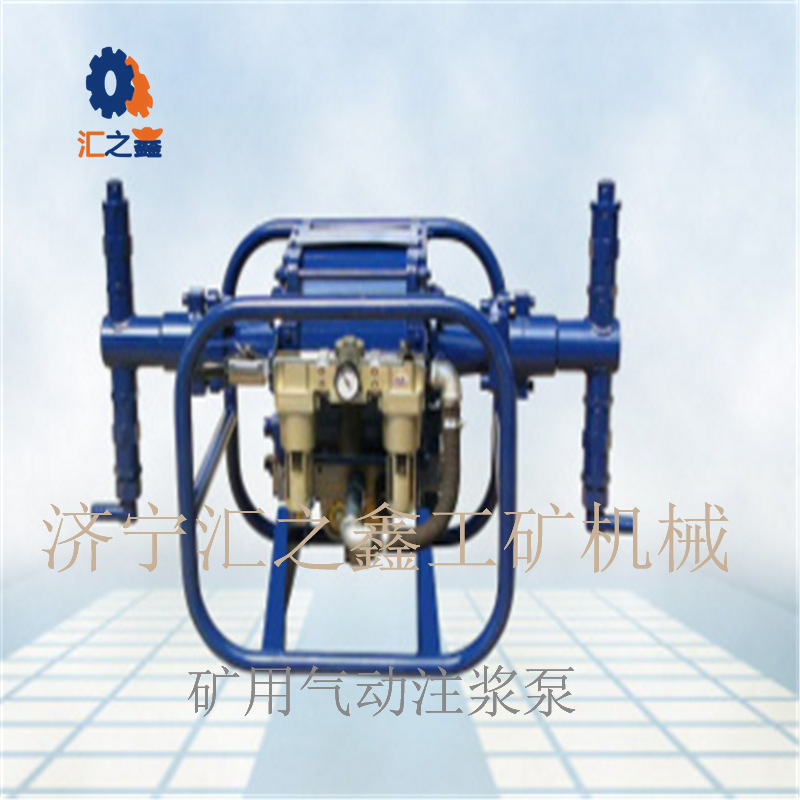

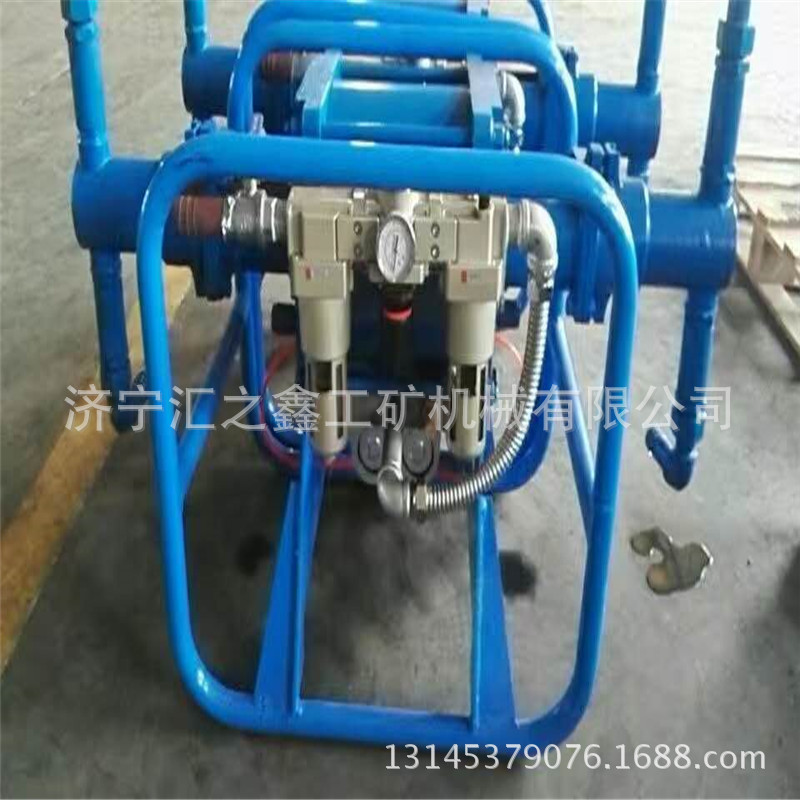

ZBQ型气动注浆泵

（1）体积小、重量轻、移动搬运方面，适应移动频繁的多点注浆。

（2）由于采用气压传动，使泵的注浆性能非常适合于注浆压力低时需要大流量，而注浆压力升高时需要小流量的工况。

（3）因采用气压传动在易燃、高爆、淋水、尘埃大等工作环境下也可使用。

（4）在浆液比要求不十分严格的条件下可用一泵就可实现双液注浆，大大降低施工设备购置费用。

ZBQ型气动注浆

（1）选用该型号的注浆泵进行双液注浆时，订货时须说明所注双液浆配比。

（2）供气压力必须不低于0.6~0.7Mpa,供气量不得少于0.7m3/min

型号编制说明
Z:注浆   B：泵   Q：气动   50：额定流量50L/min   6：额定工作压力6Mpa。

工作原理

压缩空气经球阀，气源二联体，二位五通换向阀进入气缸，推动气缸活塞作往复运动。因气缸拉杆与浆缸拉杆相连接，从而气缸活塞往复运动同时也推动浆缸活塞作往复运动完成吸排浆动作。换向由安装在气缸拉杆上的拨盘，来回拨动行程阀，控制换向伐变换气缸进排气方向，连续完成气缸活塞的往复运动。
