一、概念

光纤配线箱FTTH光网络中的客户端配线设备，主要用于光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必要设备。

二、产品特点

2.1本产品有工程塑料阻燃ABS盒聚碳酸脂材料混合经造后高温住塑成型，有塑料中的合金钢美称，产品外形线条流畅，抗冲击能力强，防护能力可达IP55级。

2,2本产品为多用途配线设备，既能当光分线箱使用也能当光分器箱使用，操作方便灵活。

2.3采用独特的防盗锁设计，箱体开闭灵活，防护性能良好。

2.4采用独特的活动铰链结构，施工时能方便的将箱盖卸下、装上以利用于溶接配线工作。

2.5采用翻板式结构，能高密度的配置端口和分光设施。

三、使用方式

3.1分线箱式使用：当不用分光方式工作时，采用16只SC型适配器作为连接器使用，输入输出光缆每边成端16个SC插头完成光路连通盒分配工作。

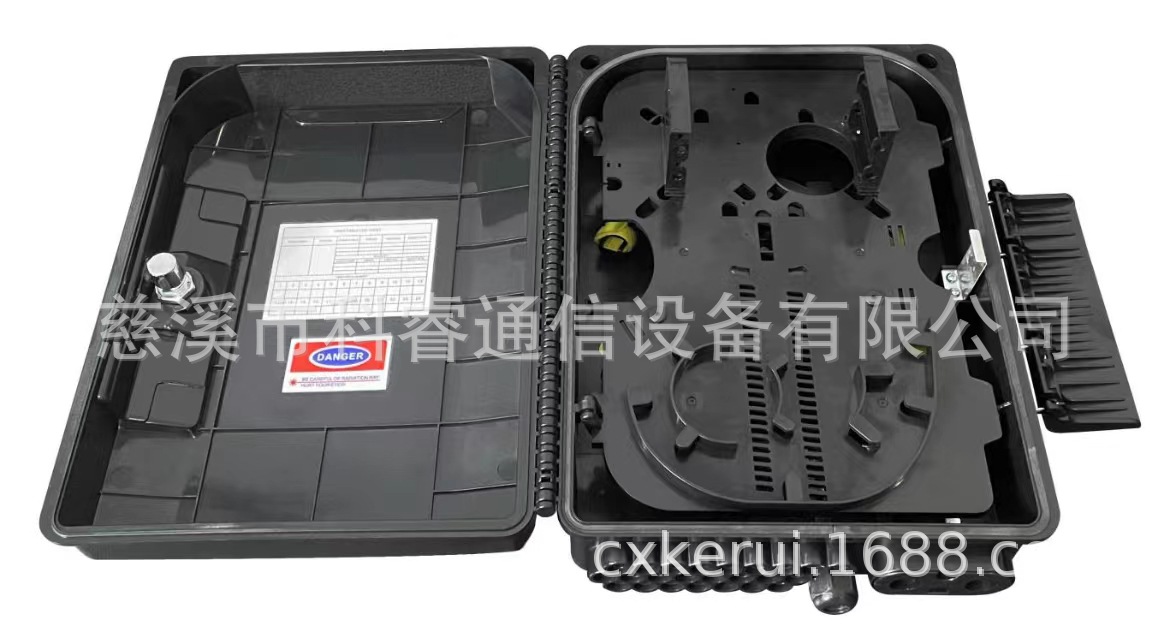

3.2光分路器箱使用方式一：当需要使用盒式光分路器盒时，可将1分16或1分8的盒时光分器置放于盒底的盘纤系统中固定，即可作为光分路箱使用。

3.3光分路器箱使用方式二：当需要使用插片式光分路器时，可将1分8的插片式光分路器1个或2个插入翻版正面的卡盒中固定，既可作为光分路器箱使用。

1个或2个插入翻版正面的卡盒中固定，既可作为光分路器箱使用。

3.4光分路器箱使用方式三：当同时需要使用盒式、插片式光分路器时，可将盒式光分器置放在下层而将插片式光分路器置放于上层使用。

四、安装和使用
