类型 Type

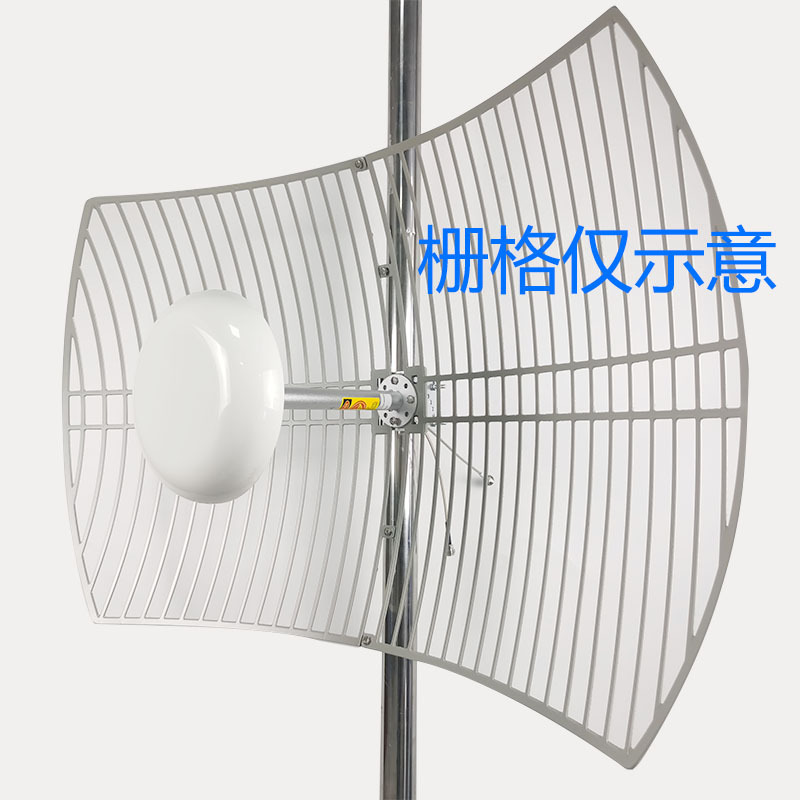

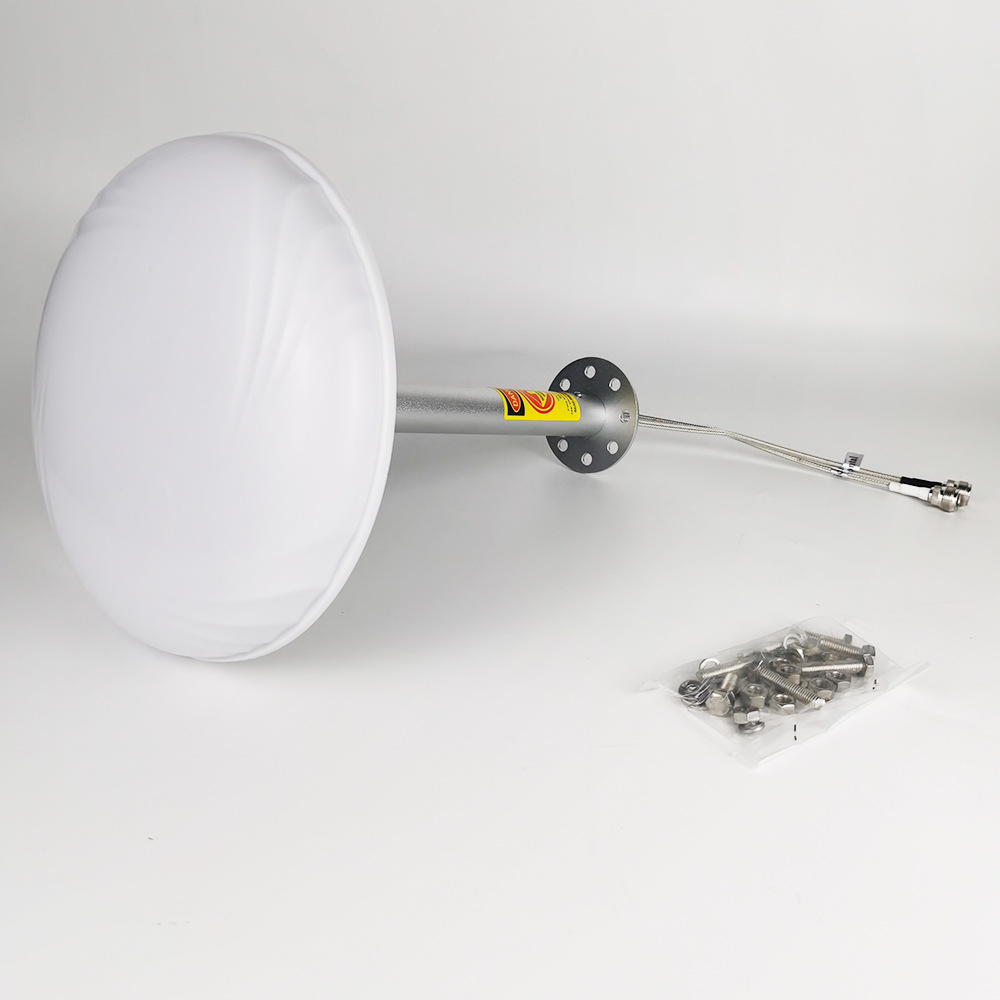

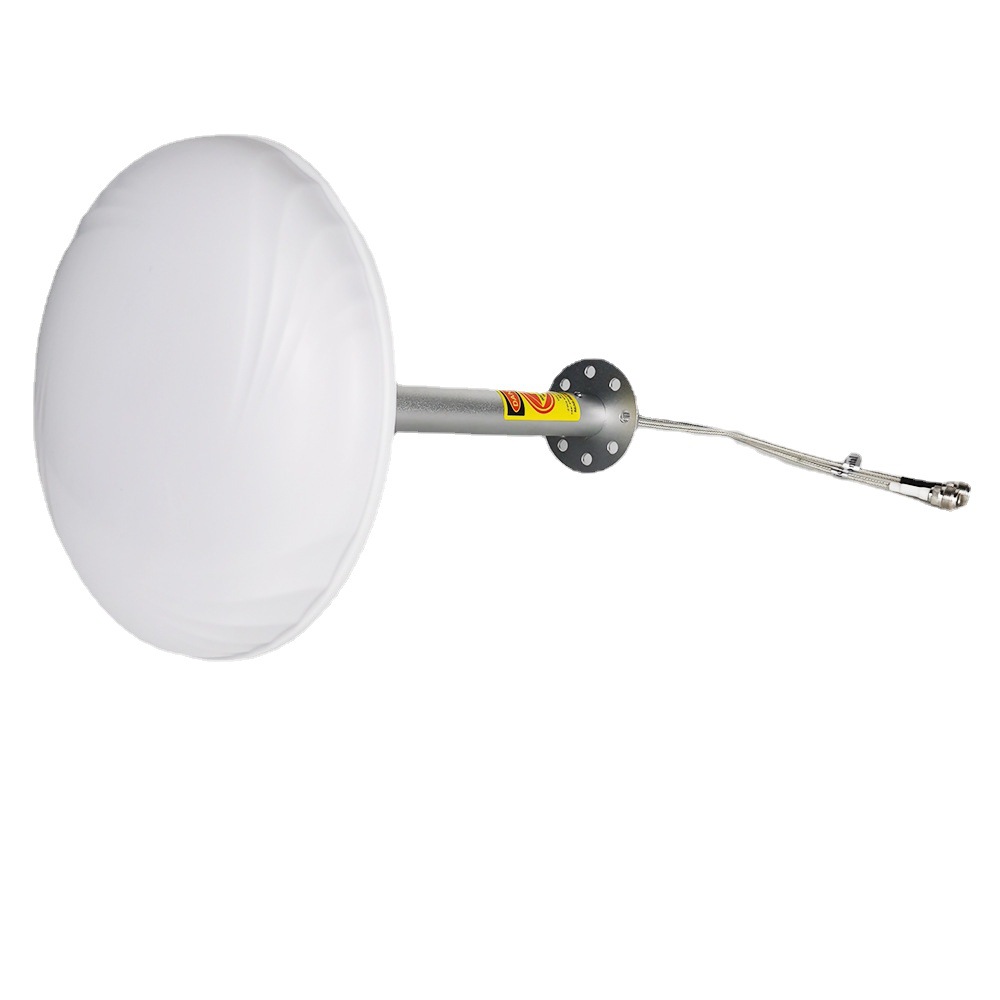

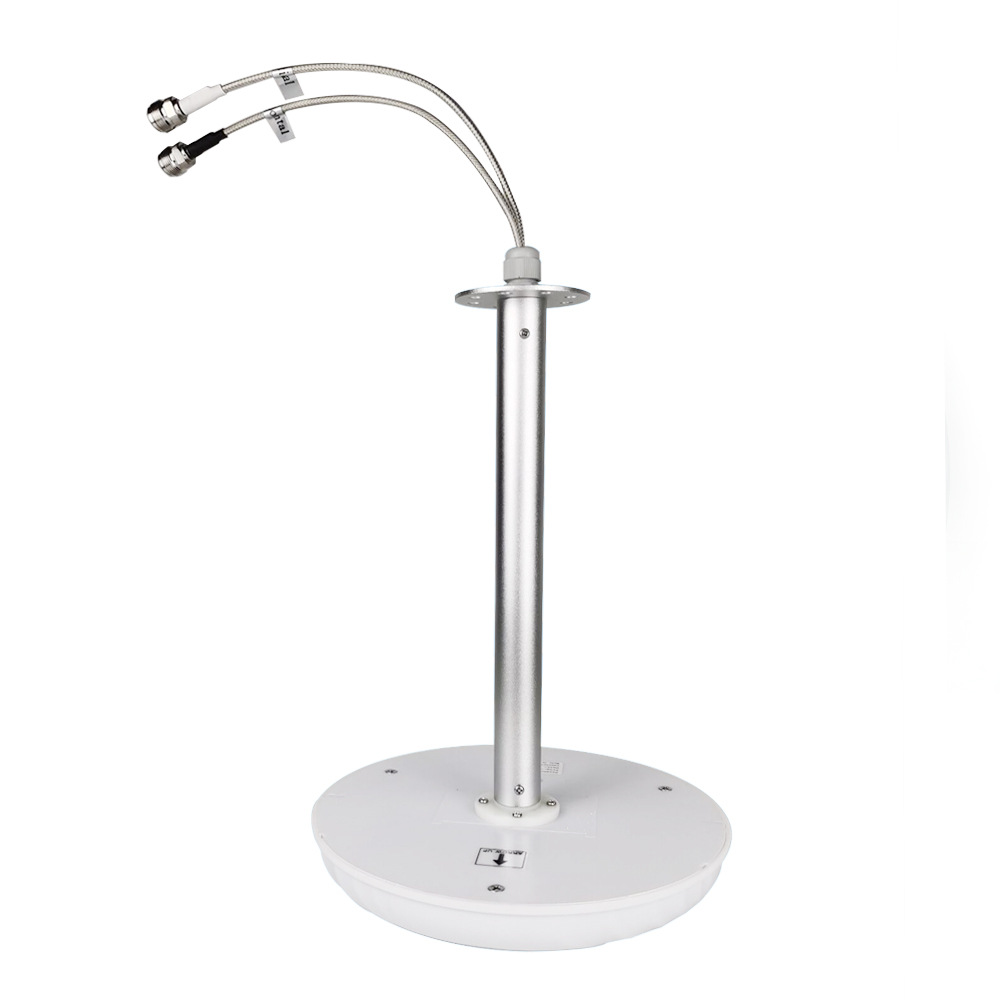

抛物面天线馈源

型号 Model No.

SDG-0740-30

电气参数 Electrical Specifications

频率 Frequency

698-960/1700-2700/3300-4000MHz

增益 Gain

2x16dbi / 2X24dbi /  2x30dBi

波瓣宽度 Beamwidth

水平 Horizontal :9°   垂直 Vertical: 8°

驻波比 VSWR

≤3.0

前后比 F/B Ratio

≥30dB （用90x60cm反射面测试）

方向类型 Radiation Properties

定向 Directional

最大承受功率 Power Handling

100W

极化方式 Polarization

垂直和水平 Vertical and Horizontal

阻抗 Impedance

50 Ohms

雷电保护 Lightning protection

直流接地 DC Ground

机械参数 Mechanical Specifications

尺寸 Dimensions (mm)

22*33cm

重量 Weight

0.7 kg

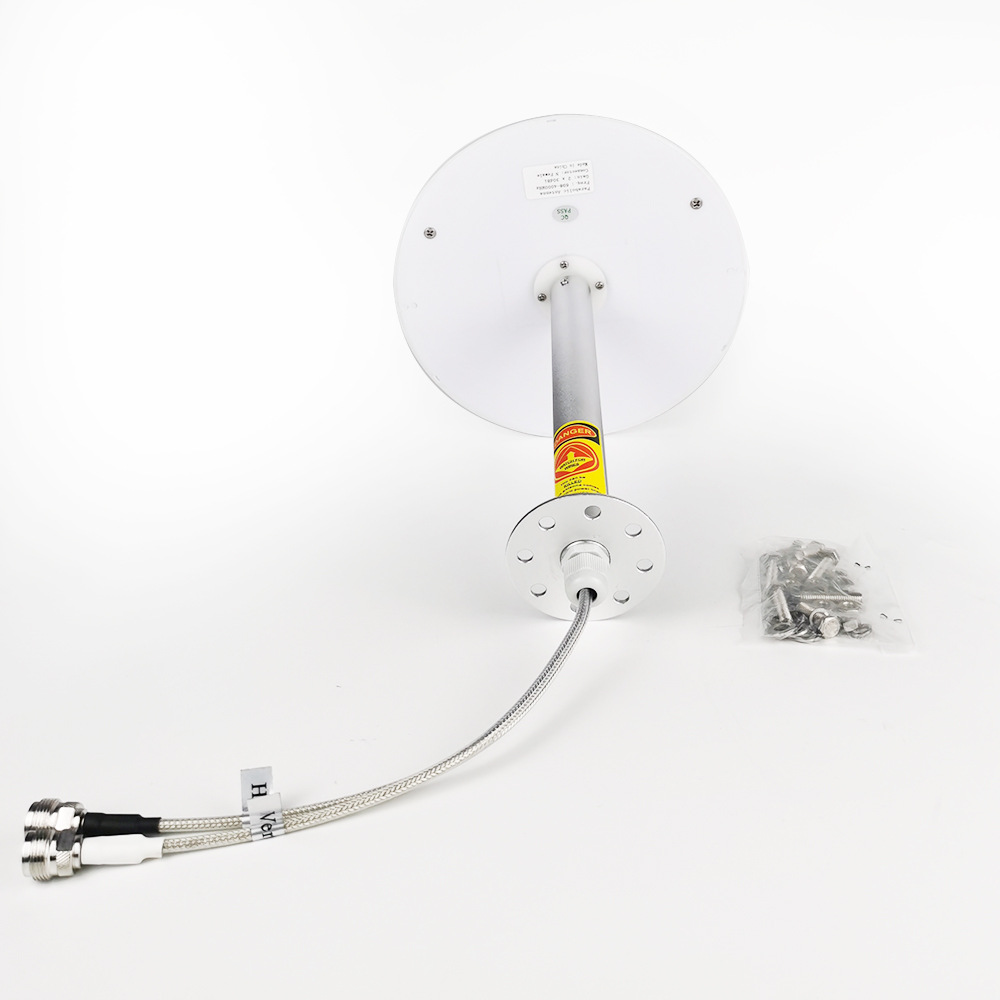

接头 Connector

2xN母头 2 x N Female

固定方式 Mount Style

螺母固定

颜色 Color

白色 white
