超前小导管注浆

超前小导管注浆施工内容主要包括封闭工作面、钻孔、安设小导管、注浆、效果检验等工序。

    1、注浆加固范围及小导管布设

隧道拱部双排超前小导管，采用DN25小导管@300（L=2m），预注改性水玻璃，外插角10～15°，环向间距0.3m，纵向每榀格栅打设一环。

2、小导管加工制作

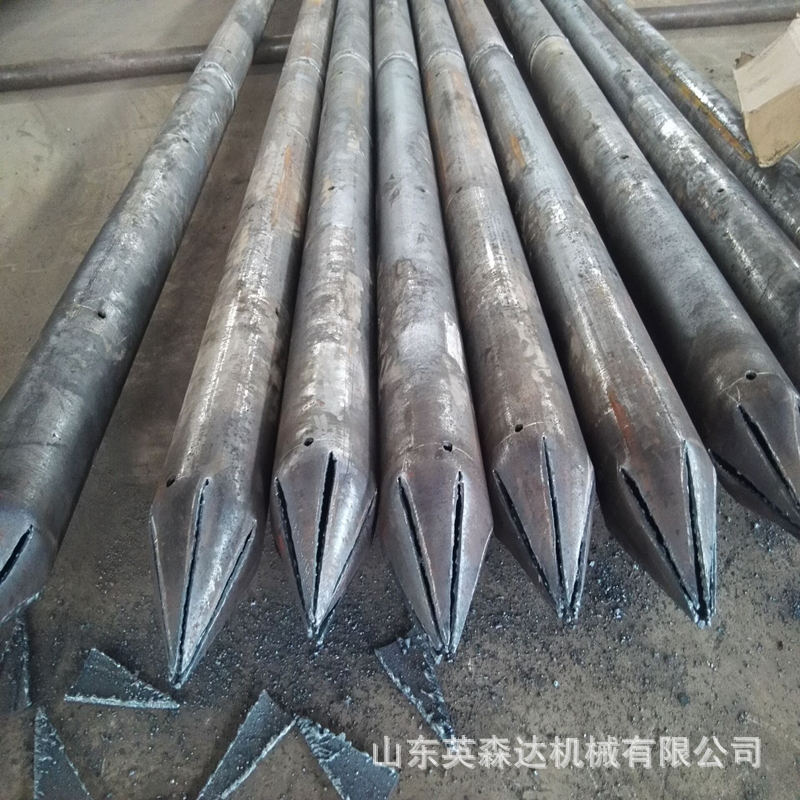

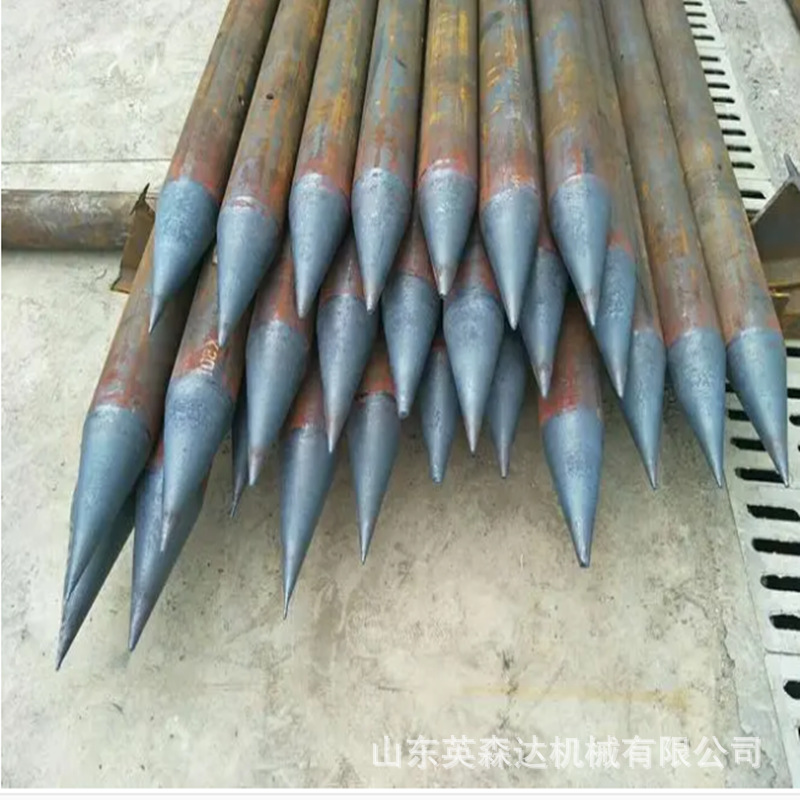

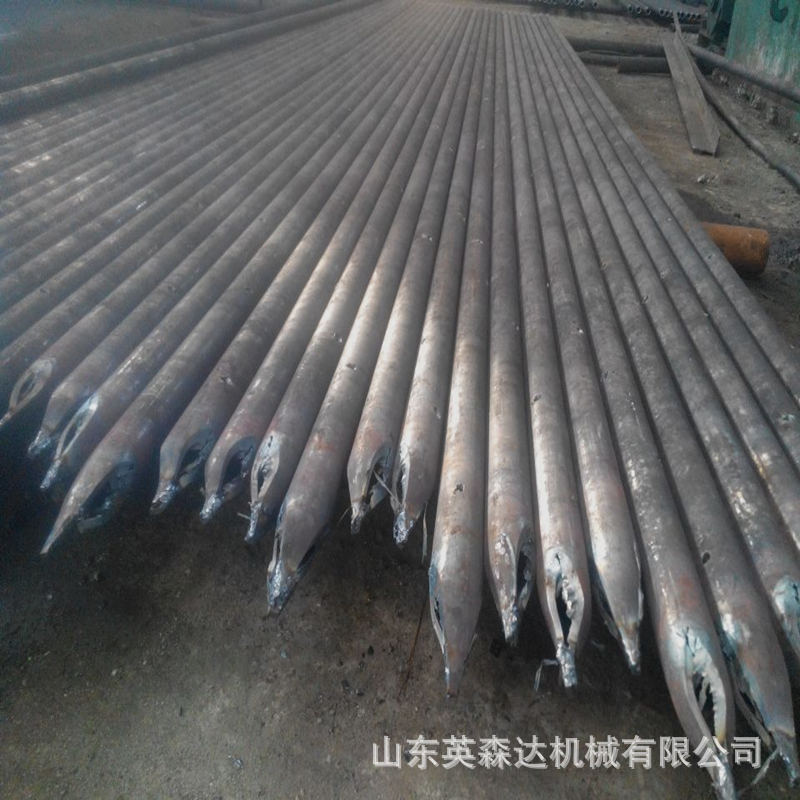

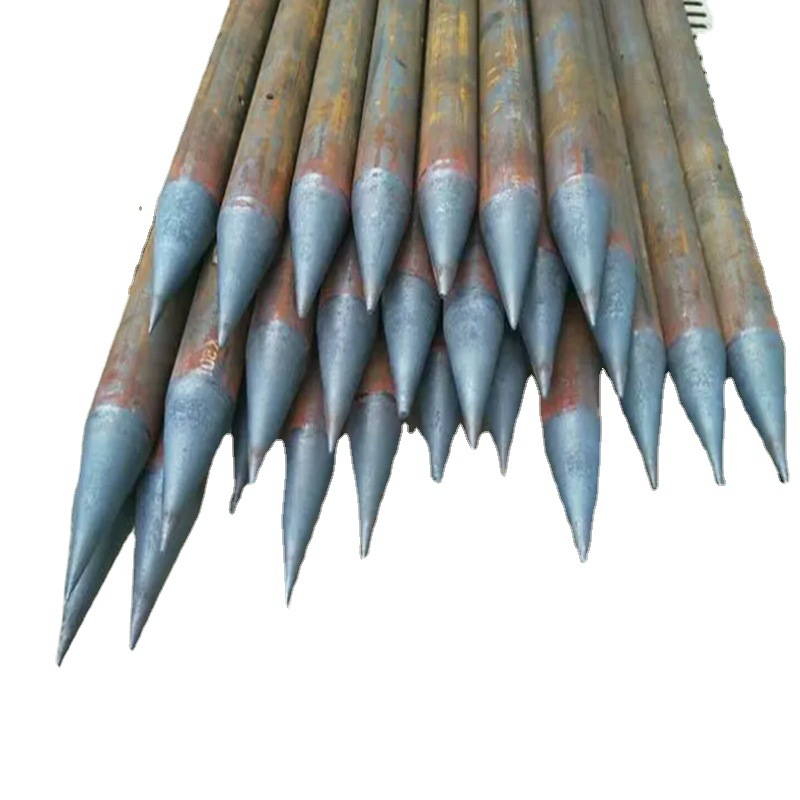

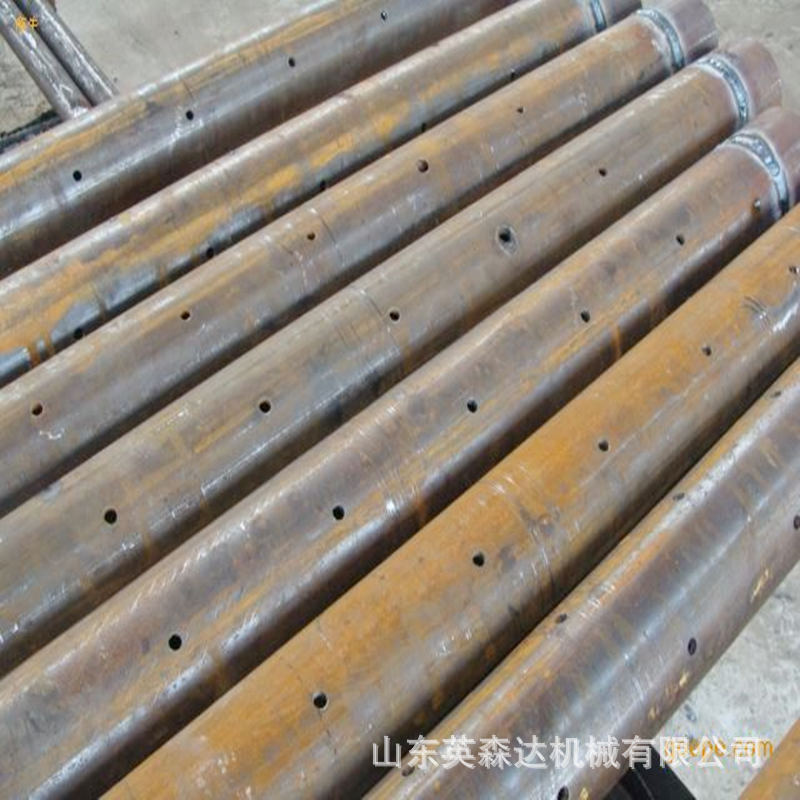

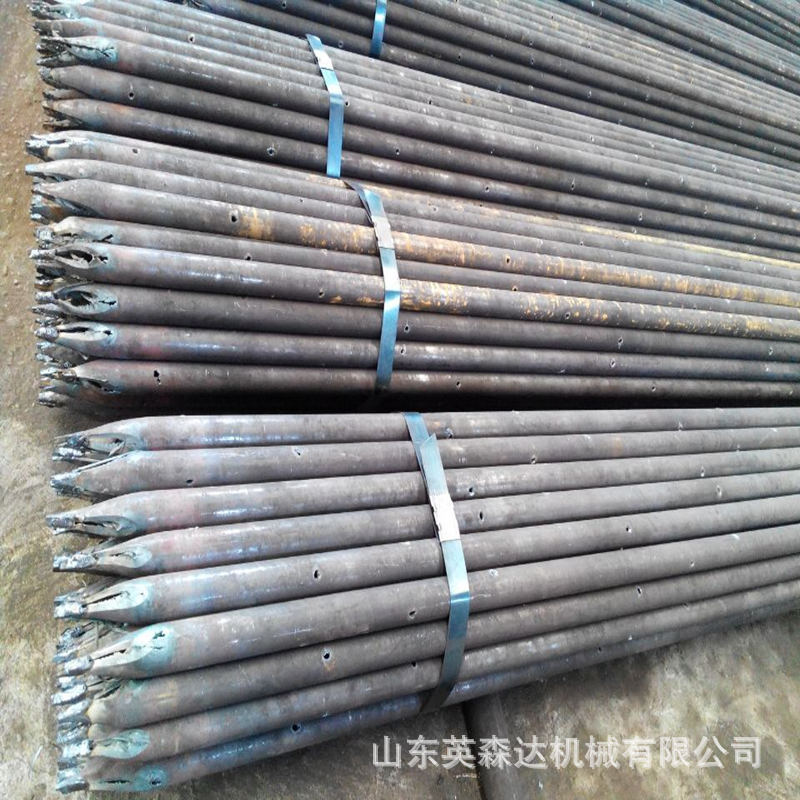

小导管采用DN25水煤气管加工成花管，以便注浆。小导管前端加工成锥形，以便插打，并防止浆液前冲。小导管中间部位钻Ф8mm溢浆孔，呈梅花形布置（防止注浆出现死角），间距15cm，尾部0.5m范围内不钻孔以防漏浆，末端焊φ6环形箍筋，以防打设小导管时端部开裂，影响注浆管联接。

3、小导管安装

小导管采用电钻钻孔，钻孔成形后用高压风清孔，然后插孔，插孔时用气动锤振入。

4、浆液选择、配制及注浆

（1）浆液及注浆参数的选择

根据地下工程注浆施工经验，在砾砂层、中粗砂层、圆砾层中宜选用注水泥—水玻璃浆液，粉质粘性土及砂质粘性土中宜选用注水泥浆或改性水玻璃浆液。

改性水玻璃浆液为硫酸与水玻璃配制而成。先将98%的工业浓硫酸稀释成18%～20%的稀硫酸，盛放在带标签的容器内待用。将35Be°的水玻璃稀释成20Be°，水玻璃模数为2.0～2.4，盛放在带标签的容器内待用。根据现场地质经试验后按一定比例将稀硫酸与水玻璃配制成水玻璃溶液，通过双液注浆泵将水泥——水玻璃双浆液注入土层，PH=3-4。 水泥浆水灰比为1.25：1～0.5：1，根据实际情况，通过现场试验具体确定。 浆液配比根据现场试验情况确定，一般情况下水泥：水玻璃：水泥浆=1：1～1：0.8（体积比）。注浆初压0.3Mpa，终压为0.6Mpa。注浆压力不超过0.6Mpa，否则浆液损失过大，造成浪费。凝胶时间根据实际情况确定，可以通过加入少量的磷酸氢钠来控制初凝时间，初凝时间一般控制在8～10min左右。

（ 2）注浆工艺及设备

注浆管连接好后，注浆前先压水，试验管路是否畅通，然后将配制好的水泥浆倒入贮浆桶内，开动注浆泵通过小导管压入周边土体
