自进式25中空注浆锚杆

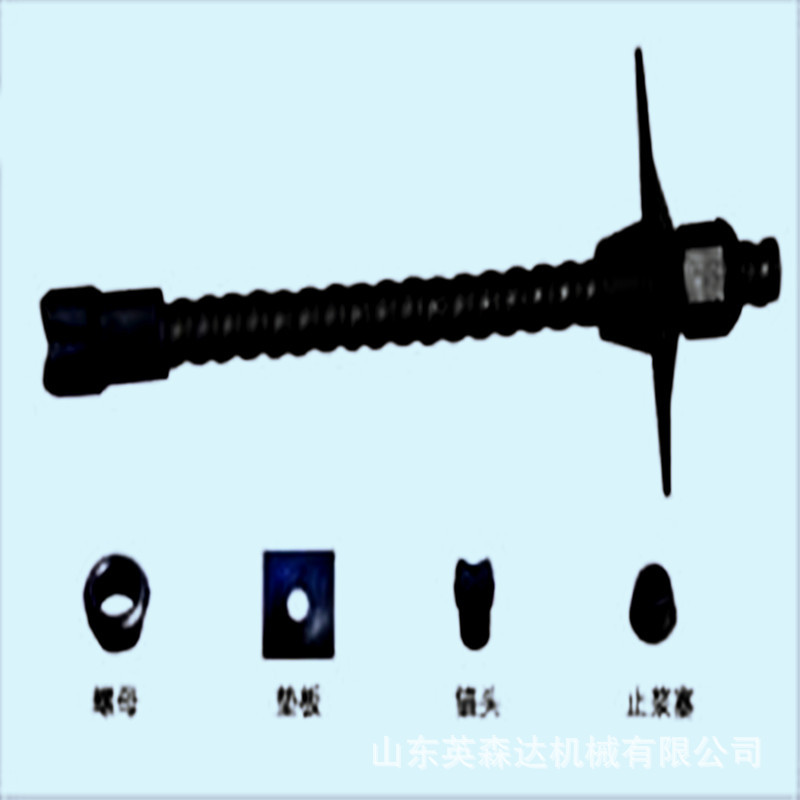

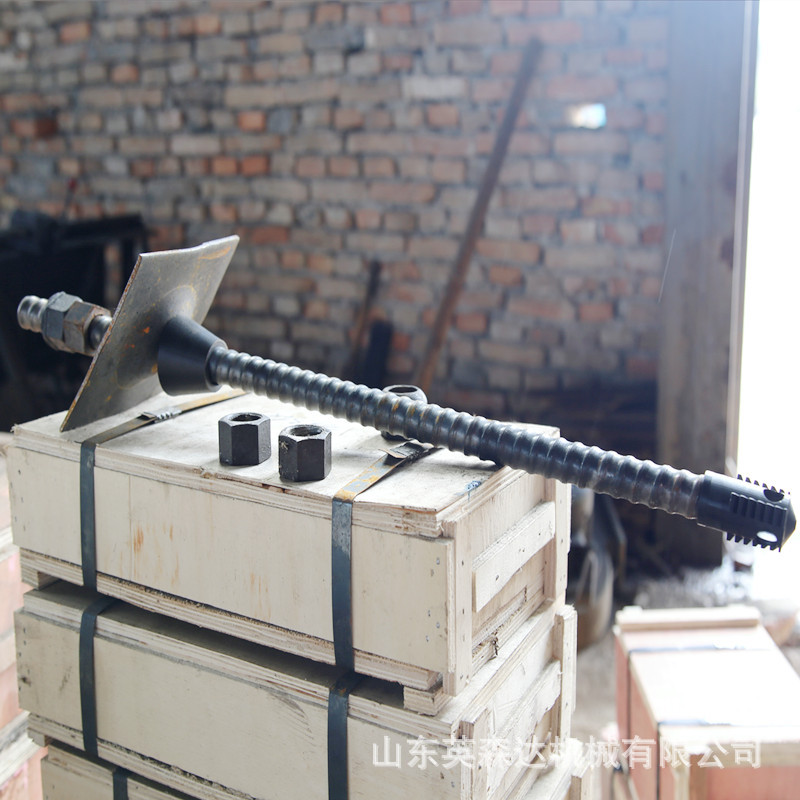

自进式中空锚杆总成结构

1、 锚头：锚头上的倒刺可将锚杆定位于钻好的孔内，确保杆体良好居中。

2、 锚杆体：总成中重要的构建，在锚固和支护中起主要作用。

3、 止浆塞：在注浆过程中保持注浆压力，使浆液充分填充进围岩缝隙。

4、 垫板：承受更大的围岩应力。

5、 螺母：将围岩应力集中到垫板上。

主要技术性能参数

高强、轻型自进式中空锚杆技术性能参如下，若用户有特殊要求，我们公司可重新设计予以满足：

规格           ZJS25         ZJS32        ZJS38         ZJS51

外径（mm）  25             32            38             51

抗拉力（Kn）                         650

齿高（mm）         1.5±0.1

螺距（mm）         12.7±0.1

螺纹方向                          左旋

ZUI大钻进深度          12米以上

标准长度        2.0m   3.0  3.5  4.0  4.5m（可根据需要定制）

备注        抗拉强度和长度均可根据客户设计要求制作

ZJS38自进式中空注浆锚杆

自进式中空锚杆总成结构

1、  锚头：锚头上的倒刺可将锚杆定位于钻好的孔内，并保证杆体良好居中。

2、  锚杆体：总成中重要的构建，在锚固和支护中起主要作用。

3、  止浆塞：在注浆过程中保持注浆压力，使浆液充分填充进围岩缝隙。

4、  垫板：承受更大的围岩应力。

5、  螺母：将围岩应力集中到垫板上。

外径（mm）     38

抗拉力（Kn）650

齿高（mm）    1.5±0.1

螺距（mm）   12.7±0.1

螺纹方向      左旋

最大钻进深度   12米以上

标准长度       2.0m

预应力中空锚杆

买中空锚杆厂家山东英森达机械公司13954770137吴经理欢迎你！

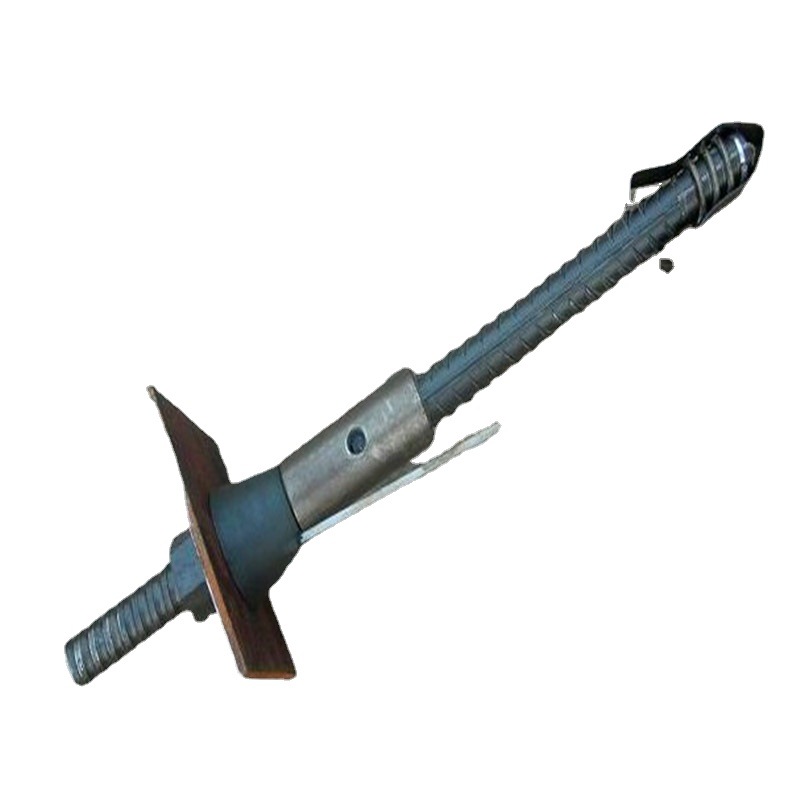

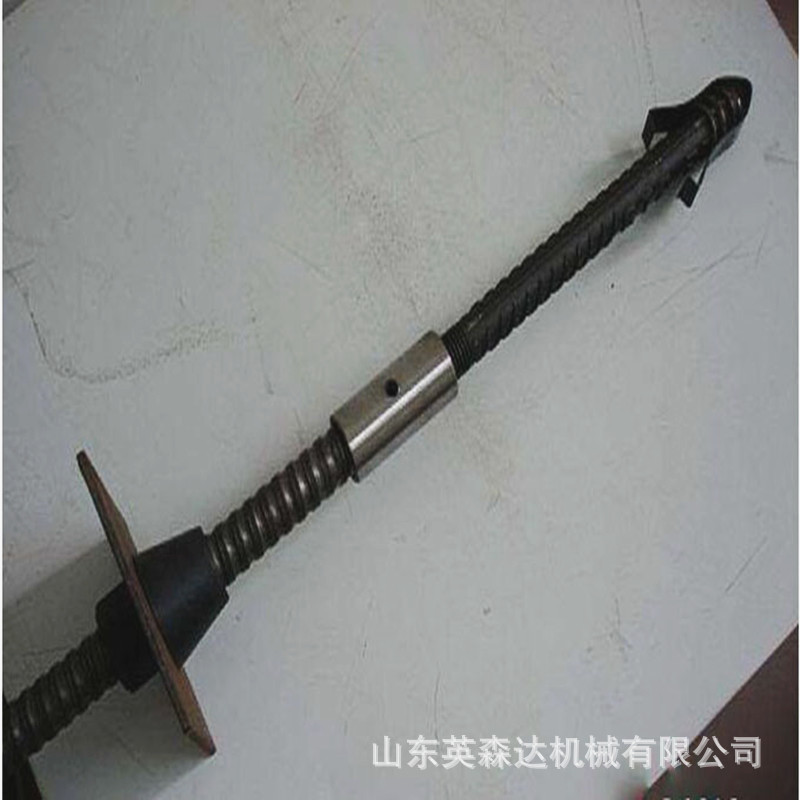

预应力中空锚杆由钢质涨壳锚头、中空全螺纹锚杆体、止浆塞、垫板、螺母、连接套等组成，

   可以快捷地安装垫板、螺母，并可以方便地通过预应力扳手对锚杆设置预应力。

   一、特点：

     1. 迅速初期支护，控制围岩变形，保证围岩稳定。

     2. 中空设计，使锚杆实现了注浆管的功能，避免了传统施工工艺注浆管拔出时造成的砂浆流失。

      3. 注浆饱满，并可实现压力注浆，提高工程质量。

      4. 由于各配件的作用，杆体的居中性很好，砂浆可以将锚杆体全长包裹，避免了锈蚀的危险，达到长期支护的目的。

     5. 安装方便，不需现场加工螺纹，就可方便地安设垫板、螺母。

     6. 结合配套的锚杆专用注浆泵和注浆工艺，是目前国内能解决传统锚固支护诸多问题的 锚固体系。

    二、施工方法：

     主要应用于地质条件中等良好的围岩进行系统支护。

     在硬岩、岩层水平层理、节理裂隙张开夹泥或地下水发育场合，可通过钢质涨壳锚杆迅速形成初期支护，控 制围岩变形，保证围岩稳定，然后注浆永久锚固。用凿岩机凿孔至设计锚杆深度后，将钢质锚头装上锚杆体，置入孔内，安装止浆塞、垫板、螺母后，反转锚杆使涨壳锚头涨开抓住孔壁，再进行注浆。

三、常用规格：外径25mm、28mm、32mm
