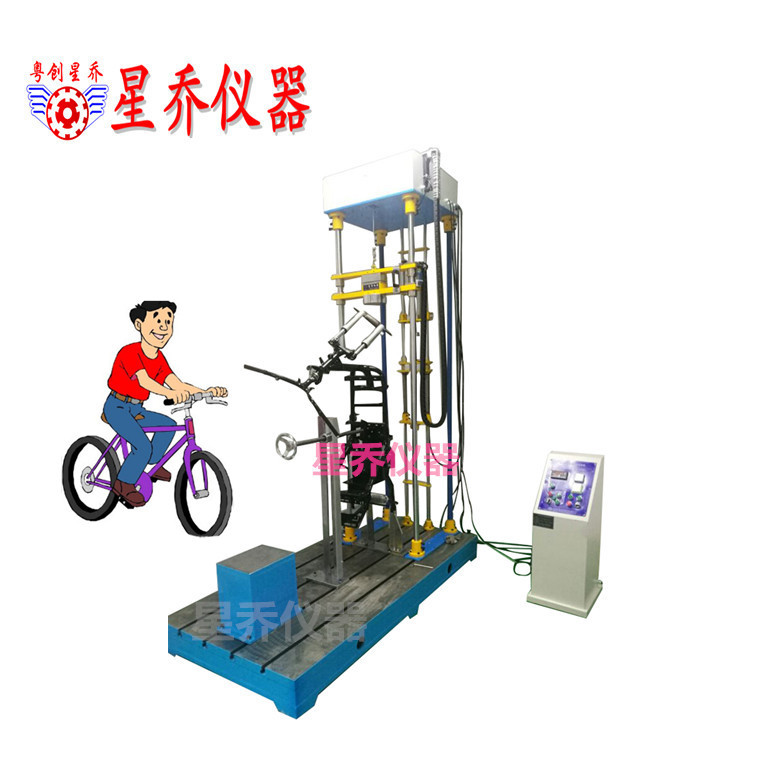

XQ-896S车架/前叉组合件落重试验机

一、车架/前叉组合件落重试验机适用范围；

适用于前叉落锤冲击，前叉车架组合摔落冲击；前叉车架组合落锤冲击等试验功能，实现多功能测试。

二、车架/前叉组合件落重试验机测试标准；

本试验机依据标准GB 3565-2005 26.1.2、27.1、27.2 及EN14766,ISO4210,ISO8098设计制造,适用于自行车零组件冲击试验。

三、车架/前叉组合件落重试验机测试原理；

前叉车架组合件落下部份原理是以后轴装接点为中心而能在垂直面上自由转动，前叉支撑在一个平面铁占上，使车架位于正常位置，座垫直管上稳定一个以70kg之配重体固定装接于座垫直管，使其重心落于直管轴线，并高于座垫横管表面75mm，而自横管轴线量起，转动车架总成，使配重体之重心转至后轴的垂直正上方，然后让车架自由向前落下而撞击铁占之上，做重覆试验以求取两次之冲击。

四、车架/前叉组合件落重试验机主要参数；

1、冲击高度：可依测试要求自由设定

2、最高冲击试件：按测试标准

3、最高试件时冲击距离：按测试标准

4、高度标示尺：可依模具及试件组合高度调整零点标示

5、冲击质量：按测试标准或依测试需求另配

6、冲击锤直径：按测试标准

7、前叉套轮：按测试标

8、落下砝码：10kg共一套

9、落下最长距离：按测试标准

10、落下导轨可调节

11、冲击砝码固定装置：1套

12、外形尺寸约1000×1800×2300mm

13、重量:850kg

14、电源:380V

15、自行车车架前叉冲击试验机 电动车车前叉冲击摔落检测设备爆款

五、车架/前叉组合件落重试验机结构；

本试验机采用框架结构，电动式提升，仪表式控制跌落。
