 SMGFJ-300A/10V仿金机主要参数：

输入电压：220V；

输入频率：50HZ；

输出电压：0-10V可调；

输出电流：0-300A可调；

冷却方式：风冷式；

电压显示：指针式；

电流显示：指针式；

输出电压精度：稳压精度≤1%；

输出电流精度：稳流精度≤1%；

恒流时输出状态：电压随负载变化而变化；

恒压时输出状态：电流随负载变化而变化；

整机效率：≥85%；

负载稳定度：≤1%；

环境湿度：≤90%；

工作时长：可满负荷长时间运行；

保护项：过压保护、过流保护、过热保护；

工作环境：零下10℃-45℃；

噪音：60分贝以下；



 一、介绍

     本系列直流电镀电源是为小型镀槽精细镀种而设计的小型电镀电源，适合镀真金、银、仿金及其它多元合金镀层。本系列电镀电源采用可控硅全波整流电路加滤波系统，控制电路为加密封盒的金脚插卡式结构，内设多种计时自动控制功能和过载、过流、限流、短路、停风等自动保护功能。



二、 安装

1、 本系列电镀电源使用单相交流220V/50Hz进线，交流输入电缆请接机外电源空气开关，机内空气开关仅作为机内故障保护跳闸时使用，不得作为电源开关频繁使用，以免损坏调换时引起接线错乱。



2、 直流输出用不小于本机出线铜排的导电带连接到镀槽，“＋”端接阳极，“-”端接阴极。为保护操作人员的安全，请选择“＋” 、“-”的一端及整流机外壳用≥2mm²的铜线接妥保护地线。



3、 本系列机型装有温度控制装置，需要槽温控制时，可将随机所附的感温头浸入槽液约15cm，加热元件可使用220V/2KW的电热棒直接接在机背后标有“加热棒”的端子上。如使用大于2KW或380V的加热棒、冷却泵、电磁阀等，可将交流接触器线圈接在“加热棒”端子上，交流接触器触头另加三相电送到控制电器上。



4、 在机背的接线端子上有一档标有“回转头”，此端子可与本厂生产的HZTb型的回转头的控制线相连，这样当整机电源启动时，回转头也同时启动运转，取走工件或电源计时结束后，回转头自动停止转动。



5、 本机冷却风扇由左向内吹风，因此最好将电源置于镀槽的左上方，以免吸入太多腐蚀性气体而降低使用寿命。



三、 使用方法

1、 KGD4系列电镀电源工作于定电压状态，稳压精度1%，当电流达到或超过额定值的105%时，自动转为限流工作方式以保护整机不受损坏，当发生工件与极板短路或电源上升太快使限流保护来不及动作而使槽电流超过额定的110%，保护红灯亮，同时迅速自动降低输出电压并自锁。此时设备需关机待红灯灭后重新开机方可恢复正常工作。

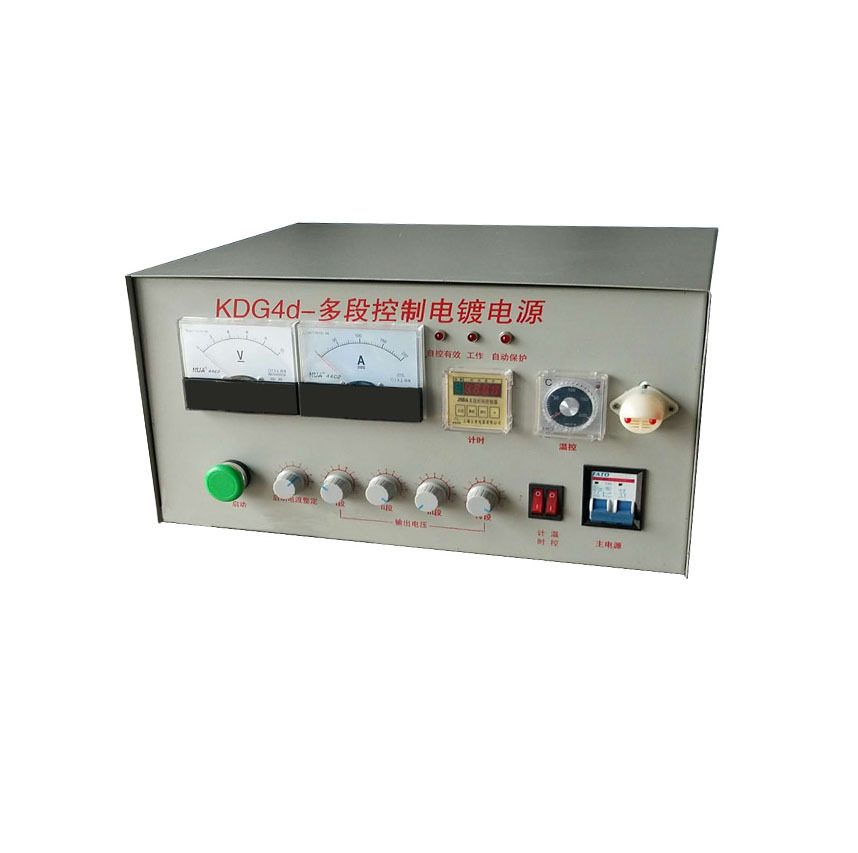

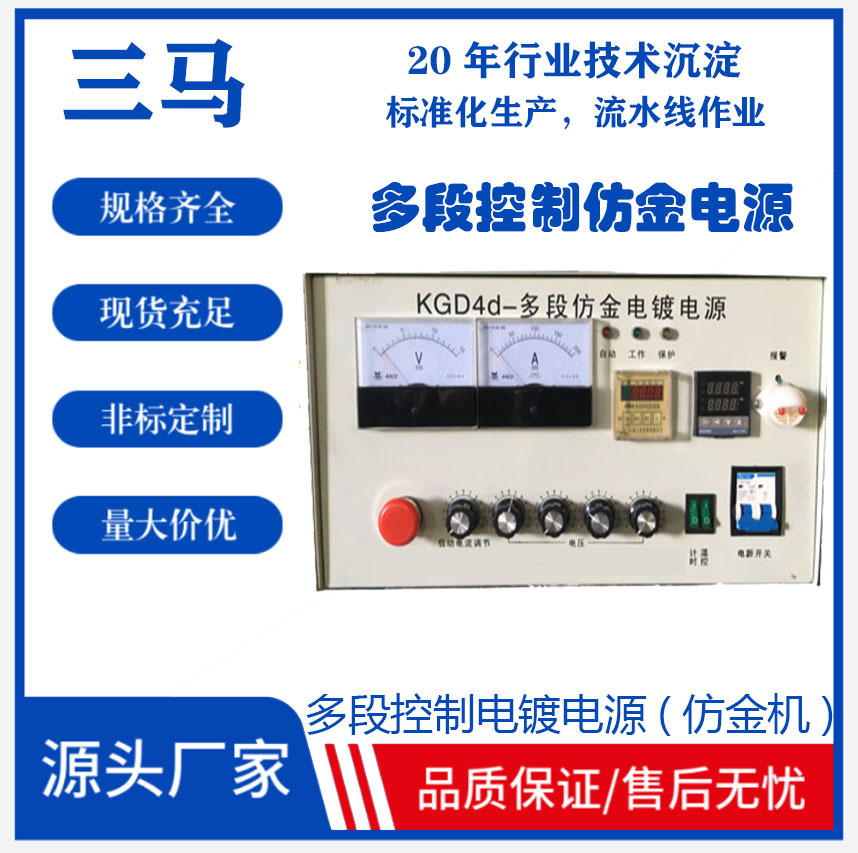

2、 KGD4d型电源输出电压调整旋钮共有5个，从左到右依次为启动电流整定、Ⅰ段输出电压调节、Ⅱ段至Ⅳ段输出电压调节，其中启动电流整定调节不受时间继电器控制，在时间继电器关闭时，输出电压可直接调节启动电流整定旋钮获得。当输出必须计时的，有三种工作方式：纯计时方式，手控启动方式和全自动方式等。



1）、 纯计时方式：此种工作方式仅对时间进行控制，而输出电压保持不变，即带电入槽和带电出槽，工作时只需设定Ⅰ～Ⅳ段其中一段为工作时间，其余几段均设为零。Ⅰ～Ⅳ段的输出电压旋钮也左旋归零，输出电流由启动电流整定来调节，正常工作时，只需放入工件，输出电流大于5％额定电流时，时间继电器即自动启动开始计时，计时到零后声光报讯，输出电压保持不变，取走工件，电流降为零，继电器复位，声光报讯停止。



2）、 手控启动方式：此工作方式输出受时间继电器的控制，调节方法如下：将启动电流整定旋钮左旋关死（听到“咔嗒”声，用力不要过猛，以免损坏元件），设置好时间继电器每段的工作时间，按整机面板最左边的“启动” 按钮（或在机背面远控端子上外接的按钮），这时，时间继电器的段数“1”开始闪动，时间减记数，输出电流可由Ⅰ段输出调节旋钮调节。计时到“0”后自动转入段数“2”时，输出调节可由输出调节Ⅱ旋钮调节，依次类推，直到段数“4”结束，电压自动回落，发出5秒声光讯号，继电器自动复位为止。不需工作的多余时段请设定为“0”，相应的输出调节旋钮也左旋归“0”。



3）、 全自动方式：此工作方式时间继电器工作于电流启动状态，只要槽内放入工件，工作电流达到5%额定值时，时间继电器自动启动计时，不须人工按“启动” 按钮，调节如下：在槽内放入工件，同“2)”设定好每段的时间，先将每段输出调节旋钮左旋归零，调节启动电流整定旋钮，使电源面板上的“自控有效”指示灯亮，这时时间继电器段数“1”开始闪动，时间减计时，调节“1”段输出电压调节旋钮可调节输出电流，其余各段调节方法同“2)”,直到“4”段计时结束，电压回落到启动电流调节旋钮所调的位置，而不是回落到零，声光讯号催人提走工件，电流下降到零时讯号才会停止。



四、 计时部分



时间继电器的时间设定部分大多采用拨盘数字设定，而拨盘开关在电镀车间等高腐蚀气体的环境中极易损坏，所以KGD4系列电镀电源使用了本厂专门开发的电脑计时器SJDA，SJDA型多段时间控制器使用灵活，计时准确，尤其是全密封式结构，杜绝了外部气体的进入，特别适合于在电镀车间使用。



SJDA计时器共有6个计时段，其中1～4段为主工作时间段，每段有相应的电压调节旋钮对应，第5段为循环工作方式时总时间设定（循环工作是指1－2－3－4－1－2－3－4……不断的重复，第5段设定为“0”时为无限循环，第5段只有在设定为循环工作方式才会出现），第6段为计时到的蜂鸣器鸣叫的时间（内定为5秒，不可更改）。



一）、主要功能



1、单次分段计时：计时方式为每段时间分别设定，启动后，第一段时间运行完毕自动转入第二段，第二段运行完转入第三段，第三段运行完转入第四段，第四段运行完，计时停止，计时器发出5秒种讯响信号。另外计时器的每段都可独立运行，根据实际需要，计时器可设四段、三段、二段、或单段运行。



2、单次循环计时：在循环计时的设置中，存在第五段时间设置，此段时间为循环的总时间。同样计时器可设为四段、三段、二段（单段不存在循环）。运行方式为：启动后，第一段时间运行完自动转入第二段，第二段运行完转入第三段，第三段运行完转入第四段，第四段运行完又能转入第一段开始运行，而后是第二段、……，一直到总的时间（第五段的时间）运行完，计时器停止运行，并发出讯响信号。



3、无限循环计时：设置和运行方式同“2”一样，只要把第五段时间设为“0”，计时器就会无限循环的运行（单段不存在无限循环运行）。



4、计时范围：0.1秒至9999分。



5、手动工作方式：当计时器的计时范围和计时方式设置好后，需按“启动” 按钮, 每按一次可完成“单次”或“循环”的记时过程一次。



6、自动工作方式：当计时器的计时范围和计时方式设置好后，在待机状态有信号电平时自动启动，在计时过程中无信号电平时暂停。按“启动” 按钮计时器自动转为手动方式工作。



(注：本机自动信号电平提供有二种方式---启动电流启动和镀槽化学电压启动；默认方式为启动电流启动，如欲采用镀槽化学电压启动须在订货时注明，)



二）、计时范围和计时方式设置



1、 当计时器上电后，按住“换段”键5秒钟，计时器“段数”显示为“6”。



2、 按“增加”键或“减少”键设置好自己所需的“计时范围”和“计时方式”的数值（其具体数值见后面附表）。



3、 按“换段”键设置好每段的数值。（总段数为4段，第5段为循环时间的累加值，单次计时时无此段功能。）



4、 按“启动”键开始计时。



5、 如果使用中需重新设置工作方式则要按住“启动”键5秒钟，使计时器恢复到上电时（即初始）的状态即可操作。





三）、附表



工作方式	计时方式	计时范围	设定值
手动方式	四段循环	999.9 秒              分辨率0.1秒	144
	三段循环		147
	二段循环		146
自动方式	四段循环		104
	三段循环		107
	二段循环		106
手动方式	四段单次		140
	三段单次		143
	二段单次		142
	单段计时		141
自动方式	四段单次		100
	三段单次		103
	二段单次		102
	单段计时		101
手动方式	四段循环	9999 秒               分辨率1秒	164
	三段循环		167
	二段循环		166
自动方式	四段循环		124
	三段循环		127
	二段循环		126
手动方式	四段单次		160
	三段单次		163
	二段单次		162
	单段单次		161
自动方式	四段单次		120
	三段单次		123
	二段单次		122
	单段单次		121
手动方式	四段循环	9999 分               分辨率1分	174
	三段循环		177
	二段循环		176
自动方式	四段循环		134
	三段循环		137
	二段循环		136
手动方式	四段单次		170
	三段单次		173
	二段单次		172
	单段单次		171





五、 维护



1、 输出铜排“+”、“-”之间避免直接短路，以免引起可控硅元件的损坏。



2、 因电镀车间的环境恶劣，冷却用排风扇极易被灰尘凝结堵塞，要经常检查清洁，排风扇风叶卡死将烧毁排风扇电机引起整机超温保护。



3、 启动按钮接点腐蚀接触不良时，请另接按钮的常开触点到机背的远控端子上。



4、 如输出电压失控，请检查电压调节电位器是否损坏，电路板接插是否牢固，分流器和输出铜排往控制电路送的反馈软线是否脱落等。



5、 如实际使用电压和所标的额定电压相差≥50%时，不允许长时间输出额定电流，必须降额使用。

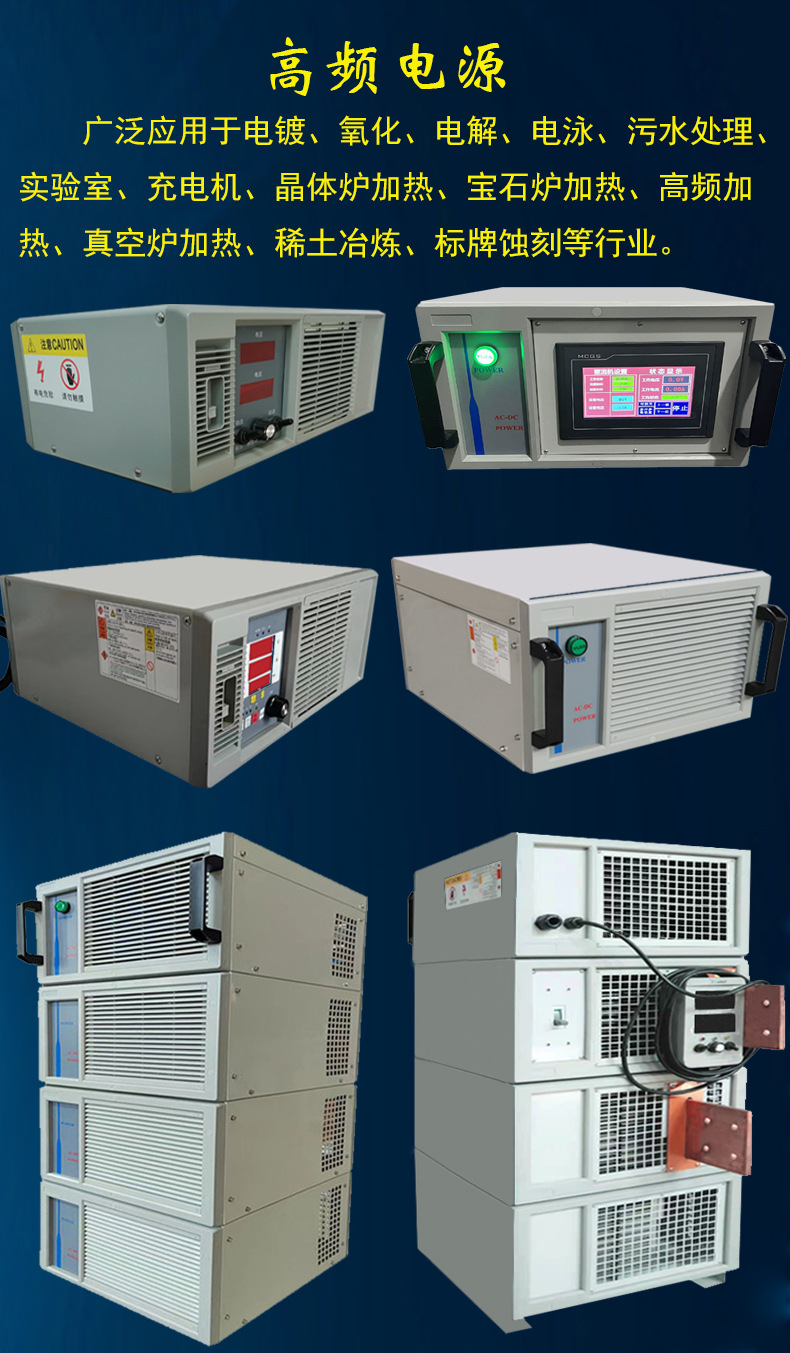

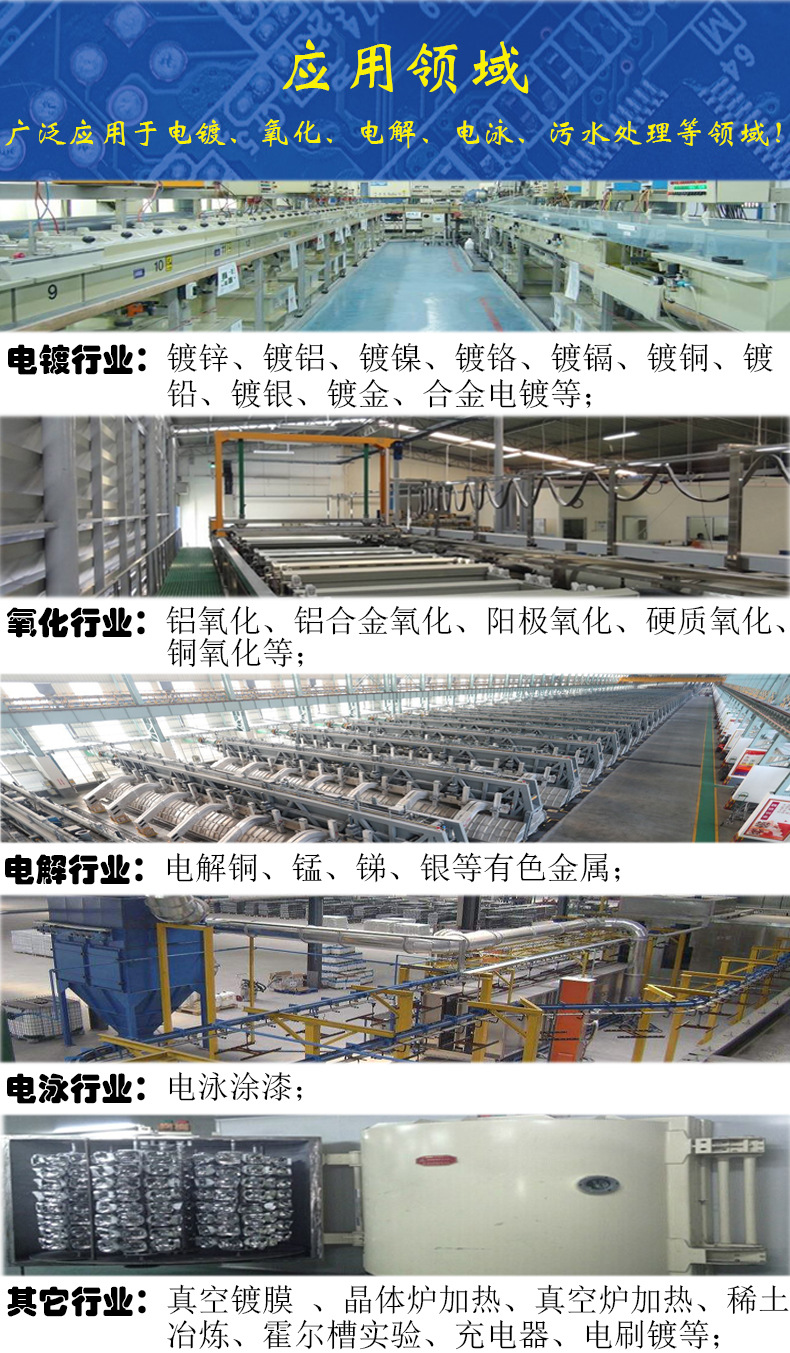

三马高频电源广泛应用在金属电镀，霍尔槽实验，实验室测试等领域，产品性能稳定，可长时间满负荷运行，在业界有良好口碑。
