华维通信网络配线架简介 屏蔽/非屏蔽，模块化，一体式

产品名称：6口12口 16口24口48口网络配线架

性能特点：

1：多口型配置提供更大的灵活性，坚固易于安装的设计

2：兼容各种标准机柜，机架和墙装托架

3：24、48端口配置的配线架，提供更大的设计，灵活性和机架式优化安装

4：具有T568A-ISDN和T568B-ALT接线方式，采用标准彩色编码序列（蓝，橙，绿，棕）简化线路端接

5:较大的正面标识空间，方便端口识别

6:每个端口上具有彩色编码和服务标签选项，使用图标便于识别和网络管理

7:内置固定螺钉，用于可选的后部电缆管理附件

8:兼容标准19"设备机架，机柜或墙装托架

产品名称：24口5类模块网络配线架，大唐款5类、6类配线架

产品说明：CAT.5e PATCH PANEL,能满足您千兆以太网的传说，110型IDC提供您标准方便的卡线方式，RJ45接口符合FCC 68章节，适用于标准水晶头转接。C5e PATCH PANEL提供永久链路125MHz的全部带宽，1000Mbps速率的网络传输。

整体结构：

此款配线架可以安装在438毫米（19英寸）机架上或19英寸机柜内，后置的理线架装置可整齐，方便的整理和捆绑线缆

使用说明：

此款配线架可用AWG22#-24#铜线卡接，按照模块模块两侧贴纸颜色及其上号码标识采用110型或KRONE卡线工具进行卡线。所有卡线必须符合ANSI/TIA/EIA-568A或B标准。

附件明细：

12口网络配线架：机架固定螺丝钉4枚，绑带4根

18口网络配线架：机架固定螺丝钉4枚，绑带6根

24口网络配线架：机架固定螺丝钉4枚，绑带8根

48口网络配线架：机架固定螺丝钉4枚，绑带10根

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~`

六类配线架

综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。

语音配线架/电话配线架

综合布线系统中，语音配线架的用途主要是作为电话进线和出线的媒介，进线主要是大对数电缆，按照线序打在语音配线架的背板上，出线通过语音跳线，跳接到铜缆配线架上，最后通过网线连接到前端面板。

空板配线架

综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。

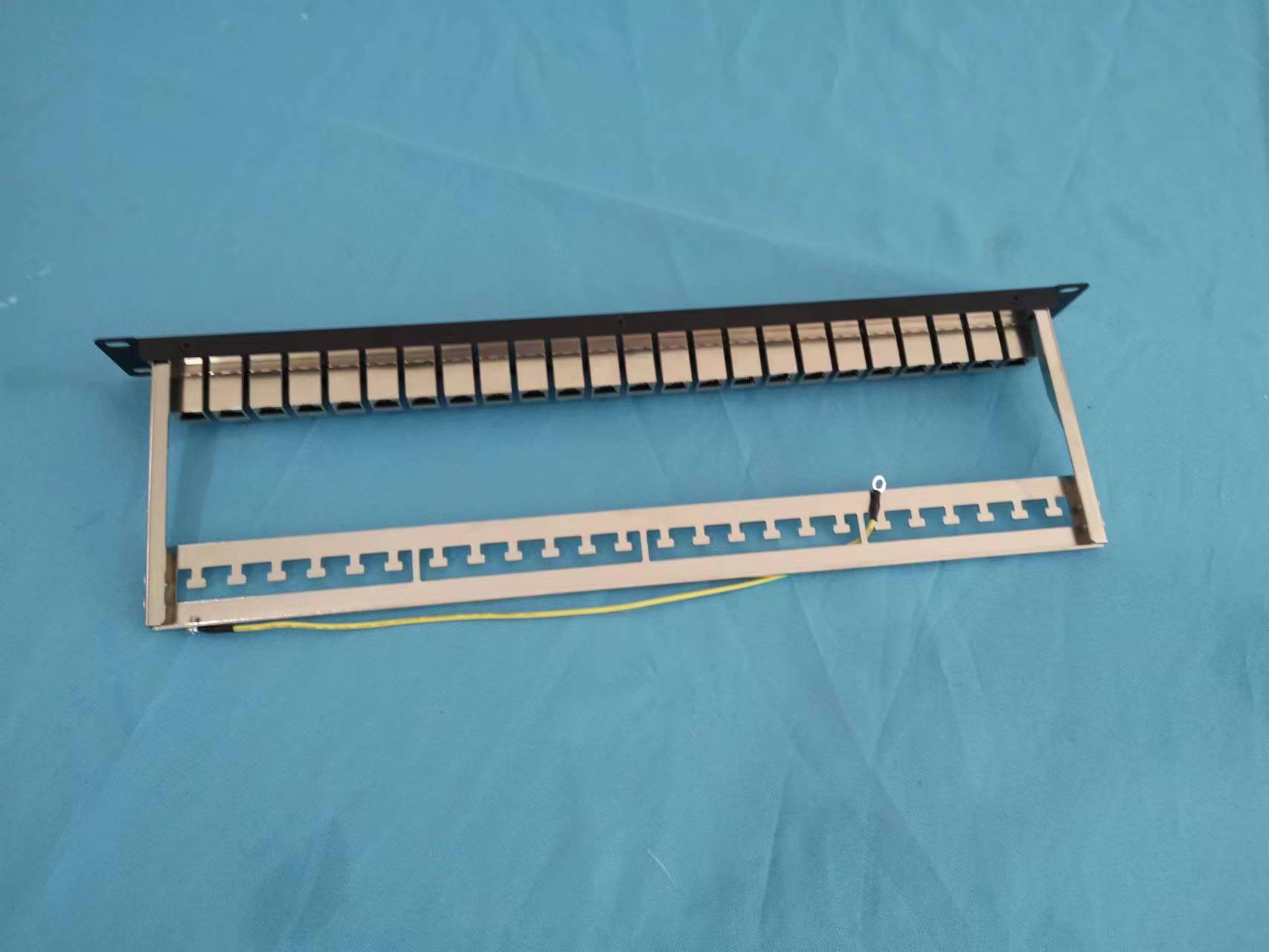

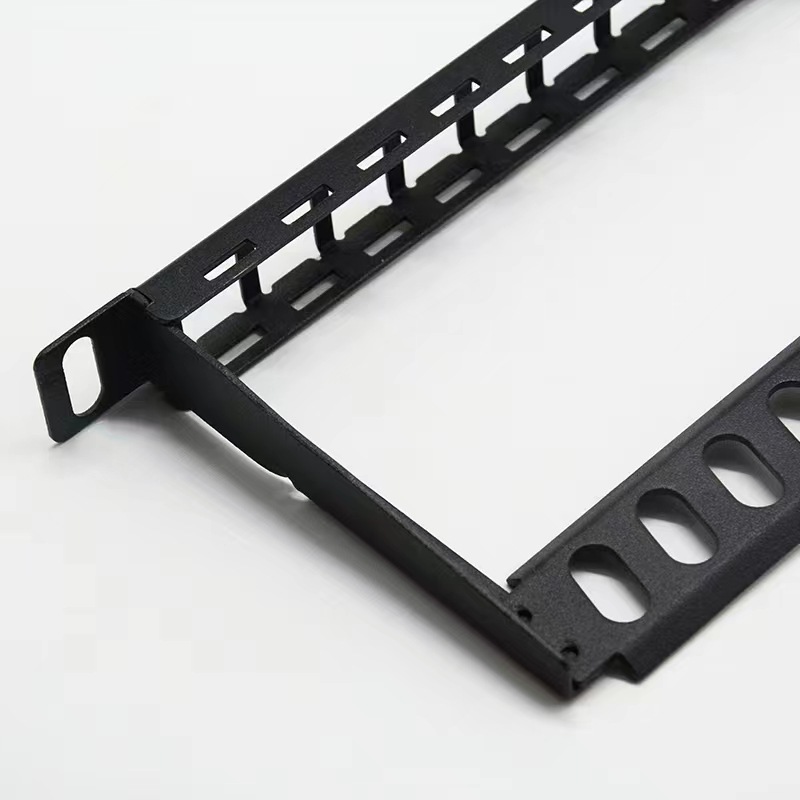

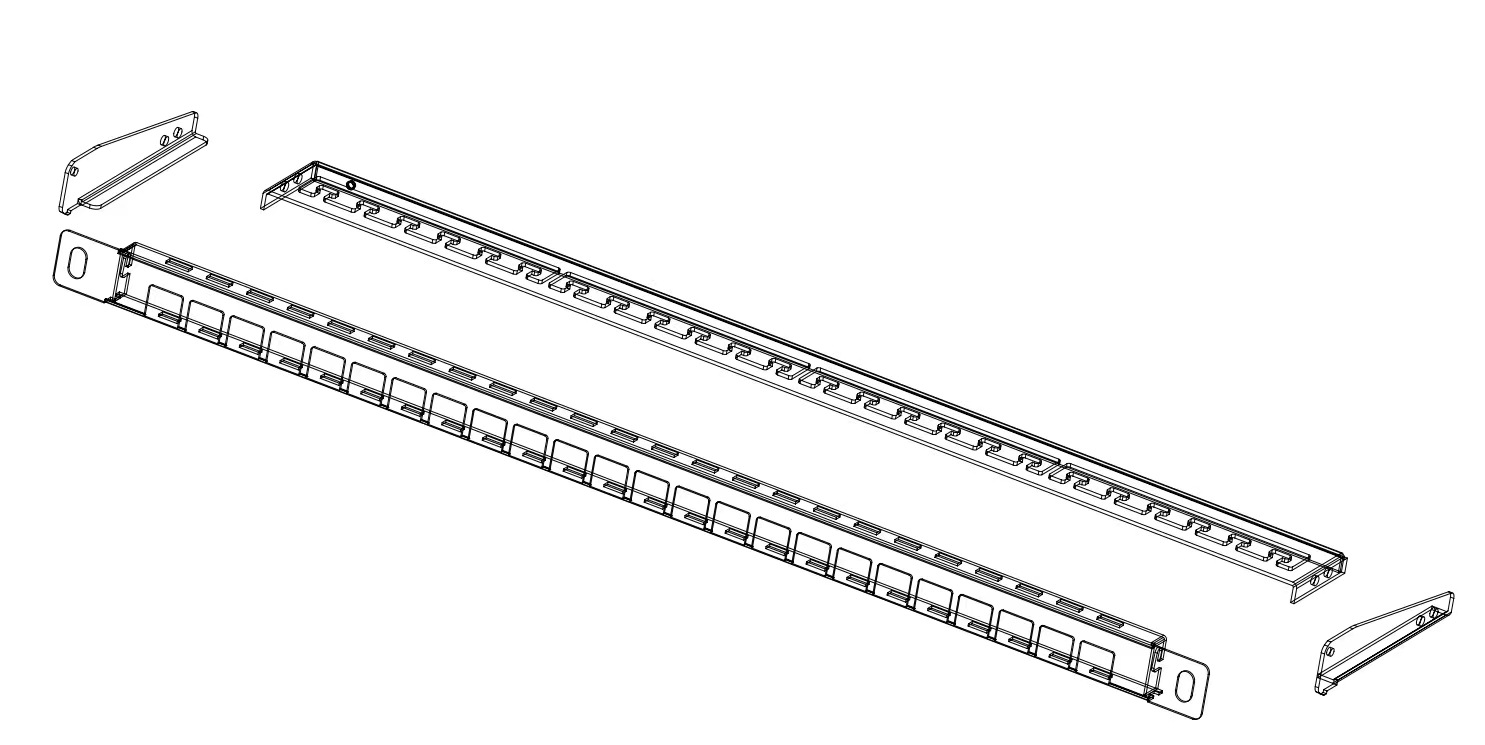

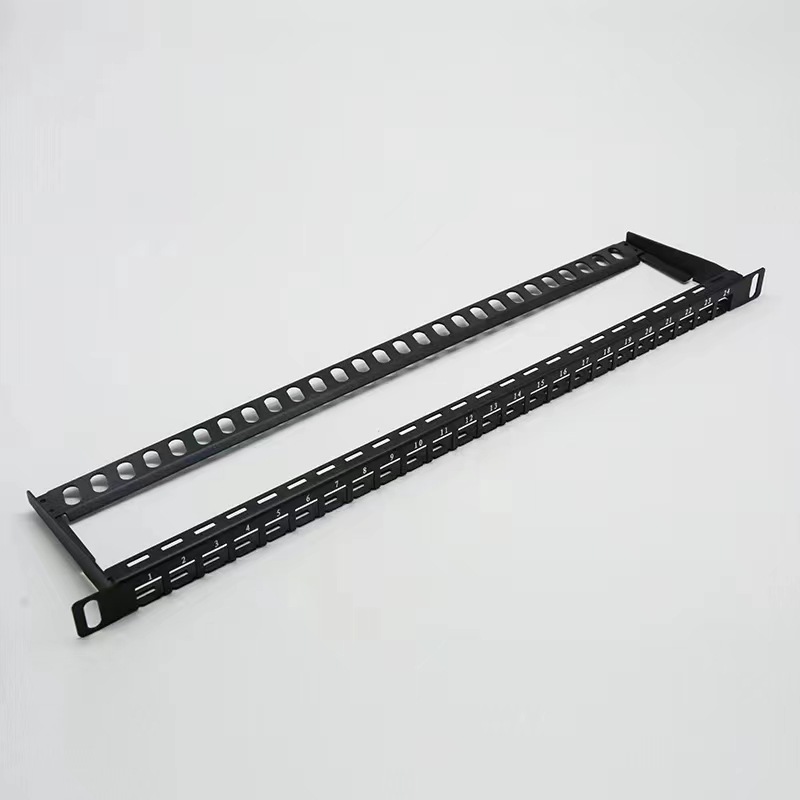

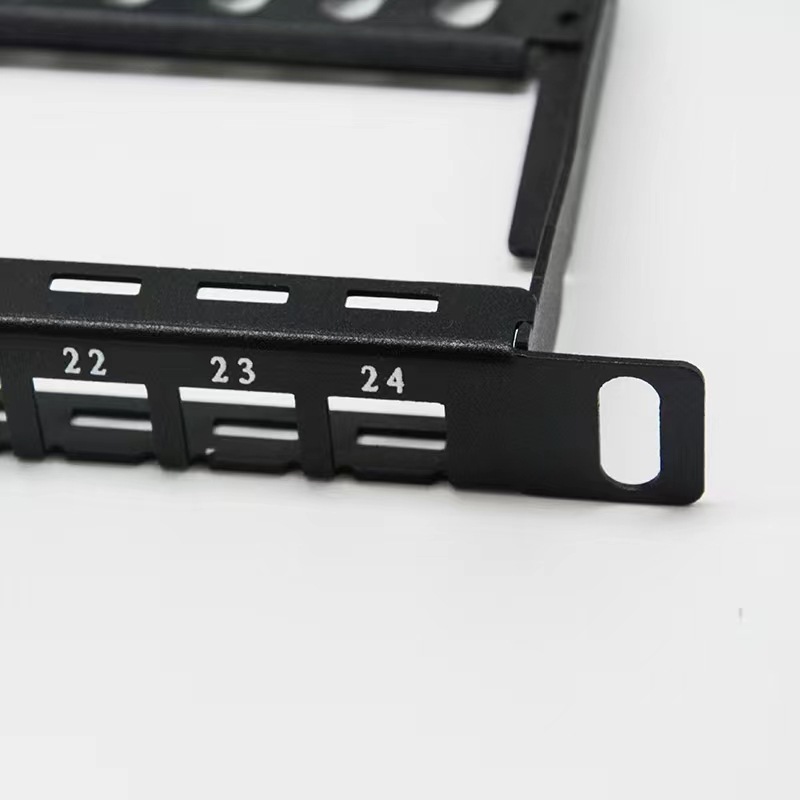

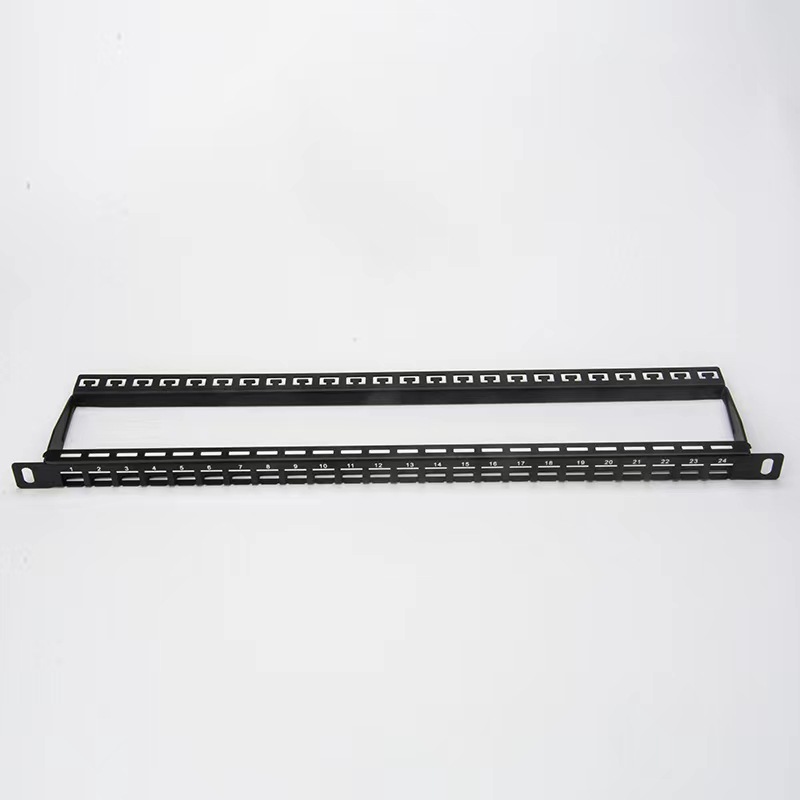

          注以上此款产品；为新品激光做金属材质24口1U模块化配线架空架；；可以安装常规非常屏蔽；屏蔽，及其直通知模块非屏蔽或者屏蔽直通模块使用；

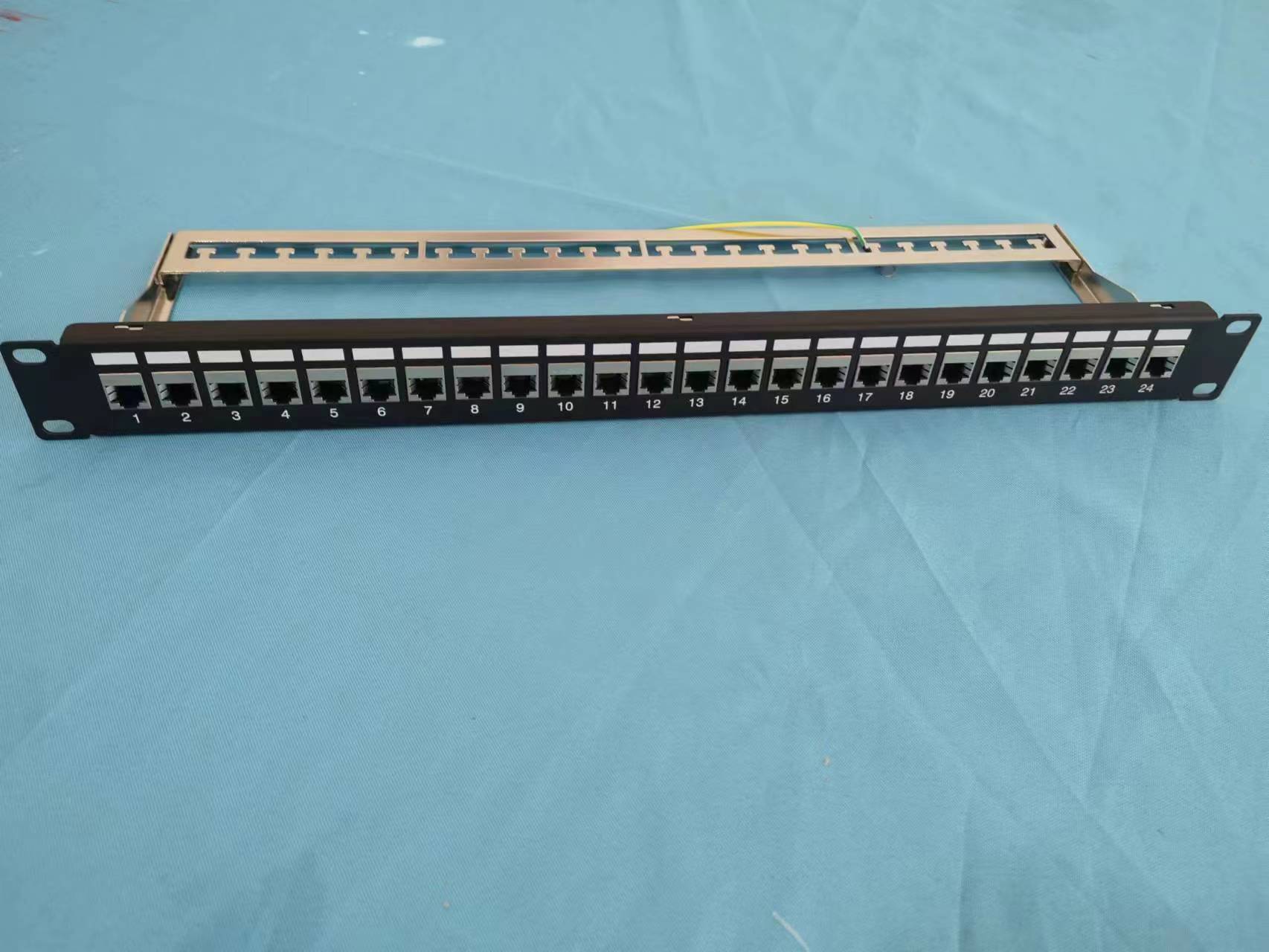

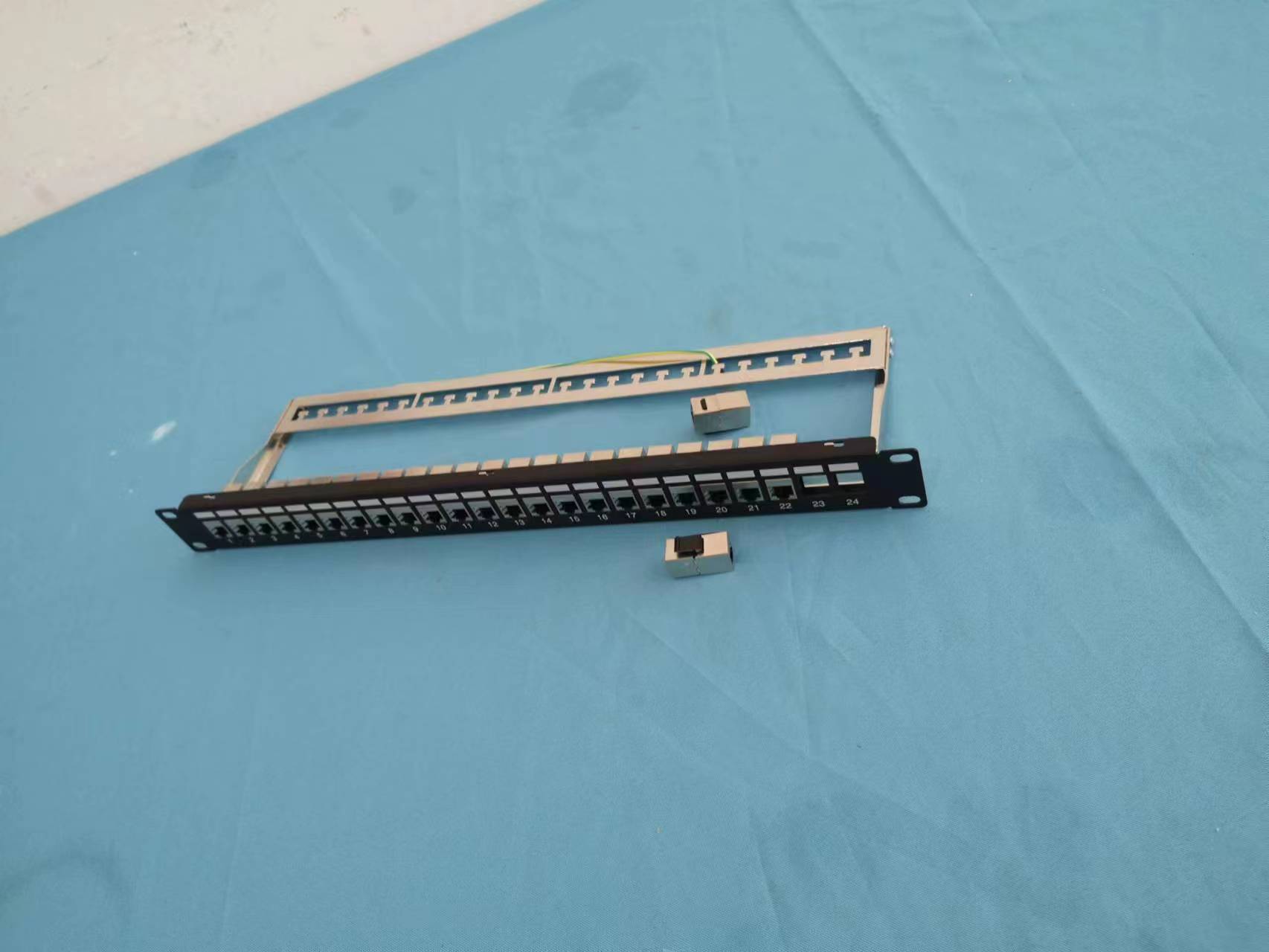

 以上此款为常规款式金属1U屏蔽模块化24口网络配线架；可以安装所有安普接口模块；； 可以根据客人需要配套不同模块 看客人需求报价，同款产品有48口屏蔽模块化配线架空架。

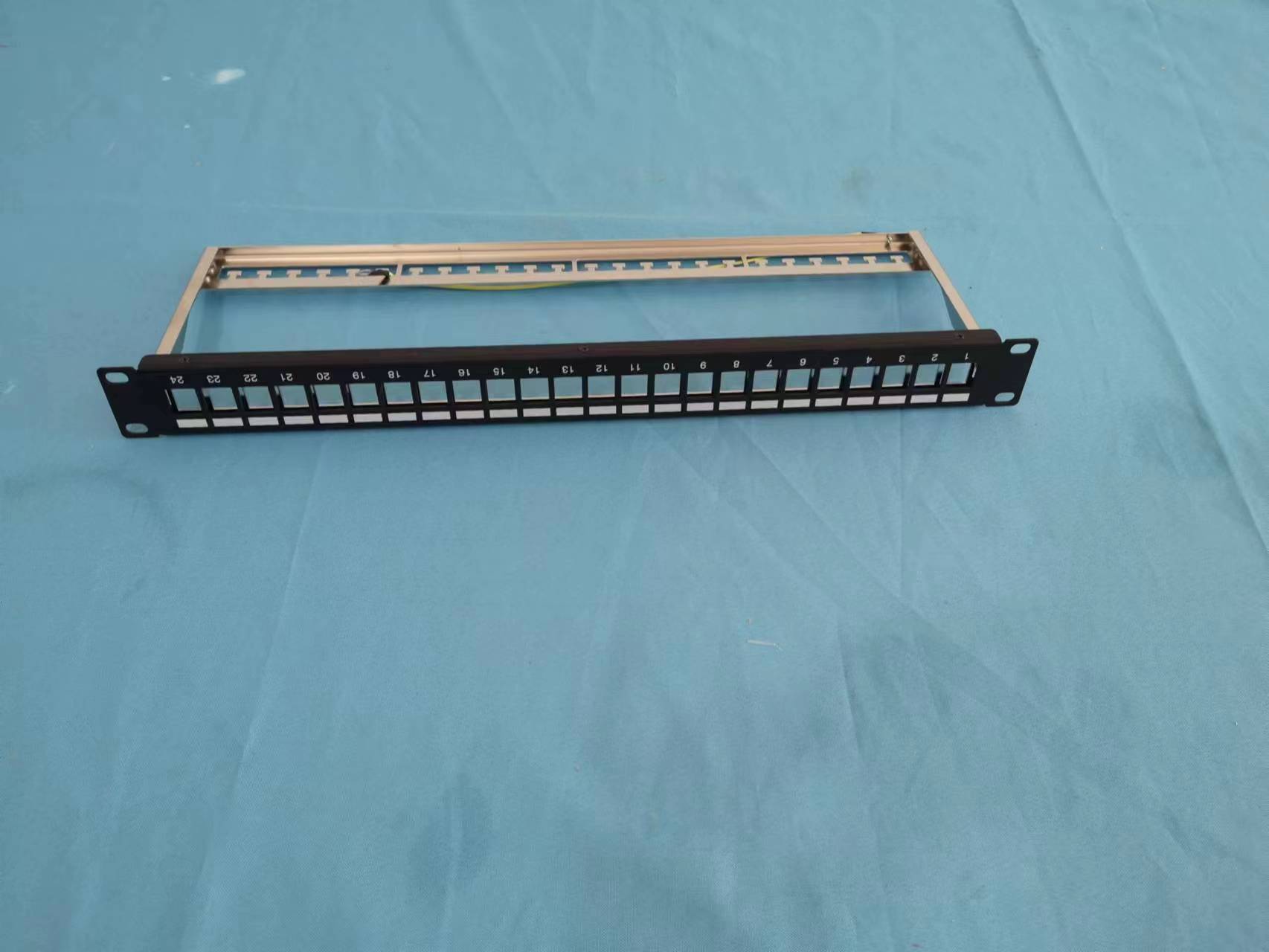

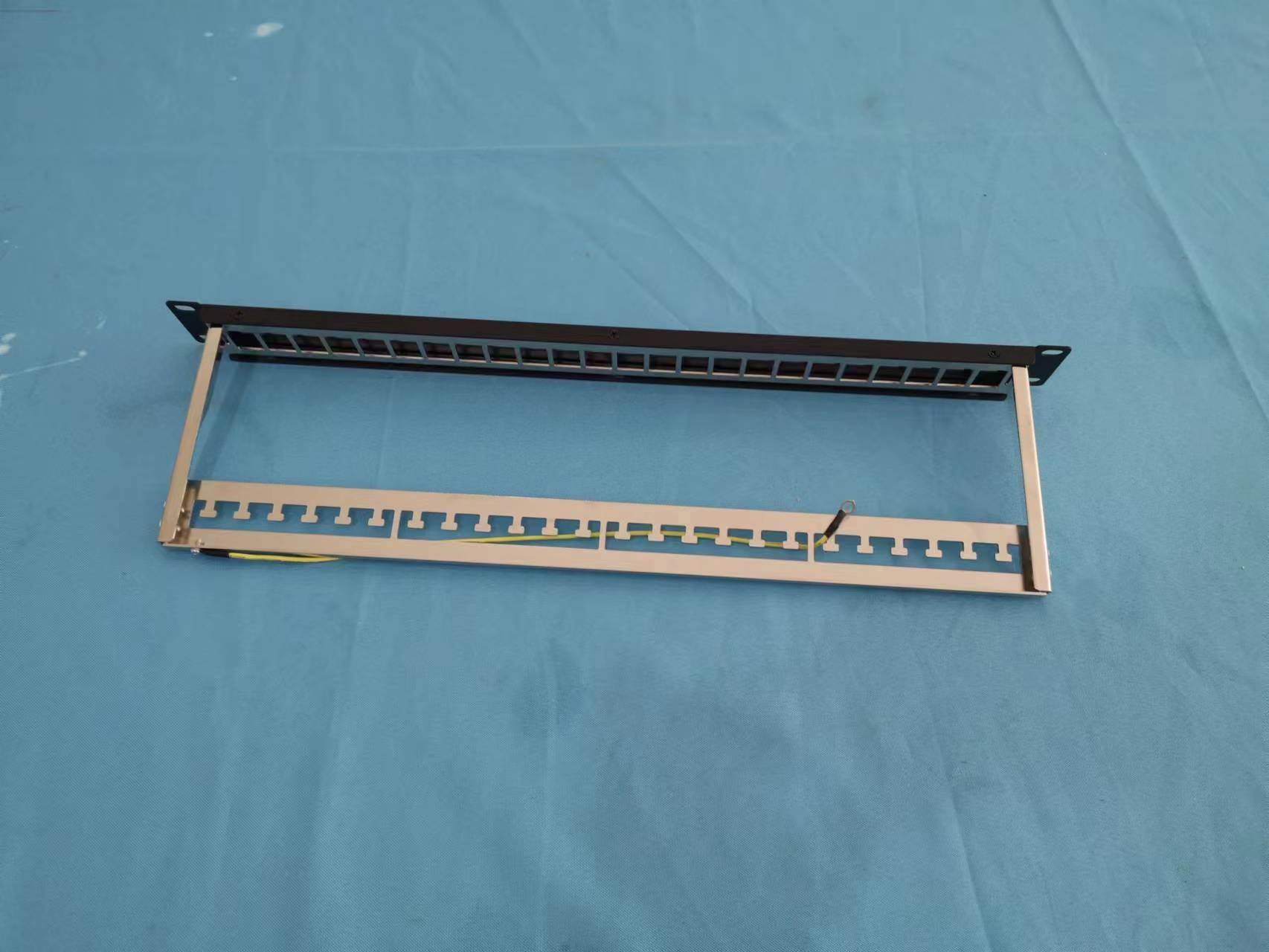

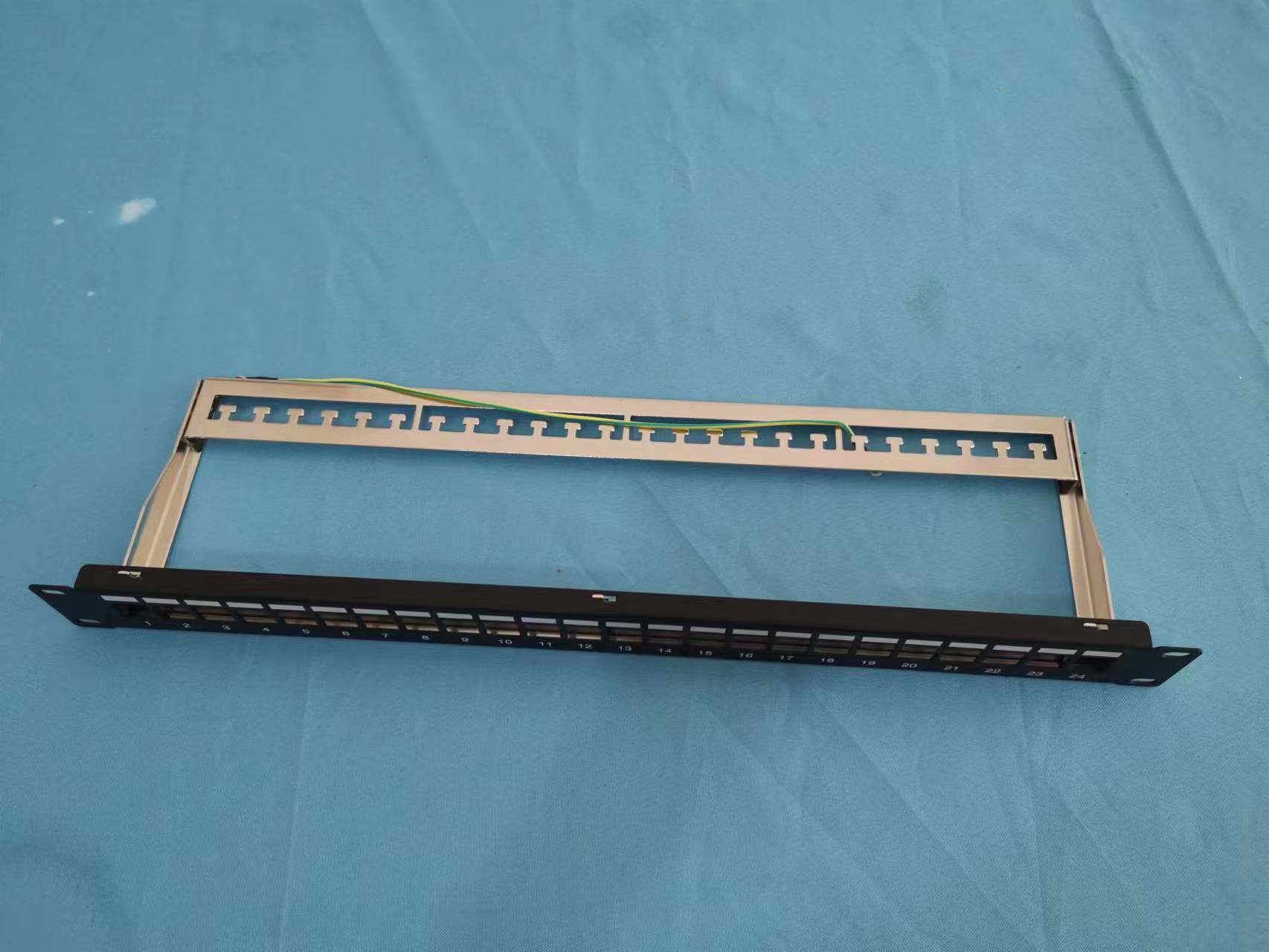

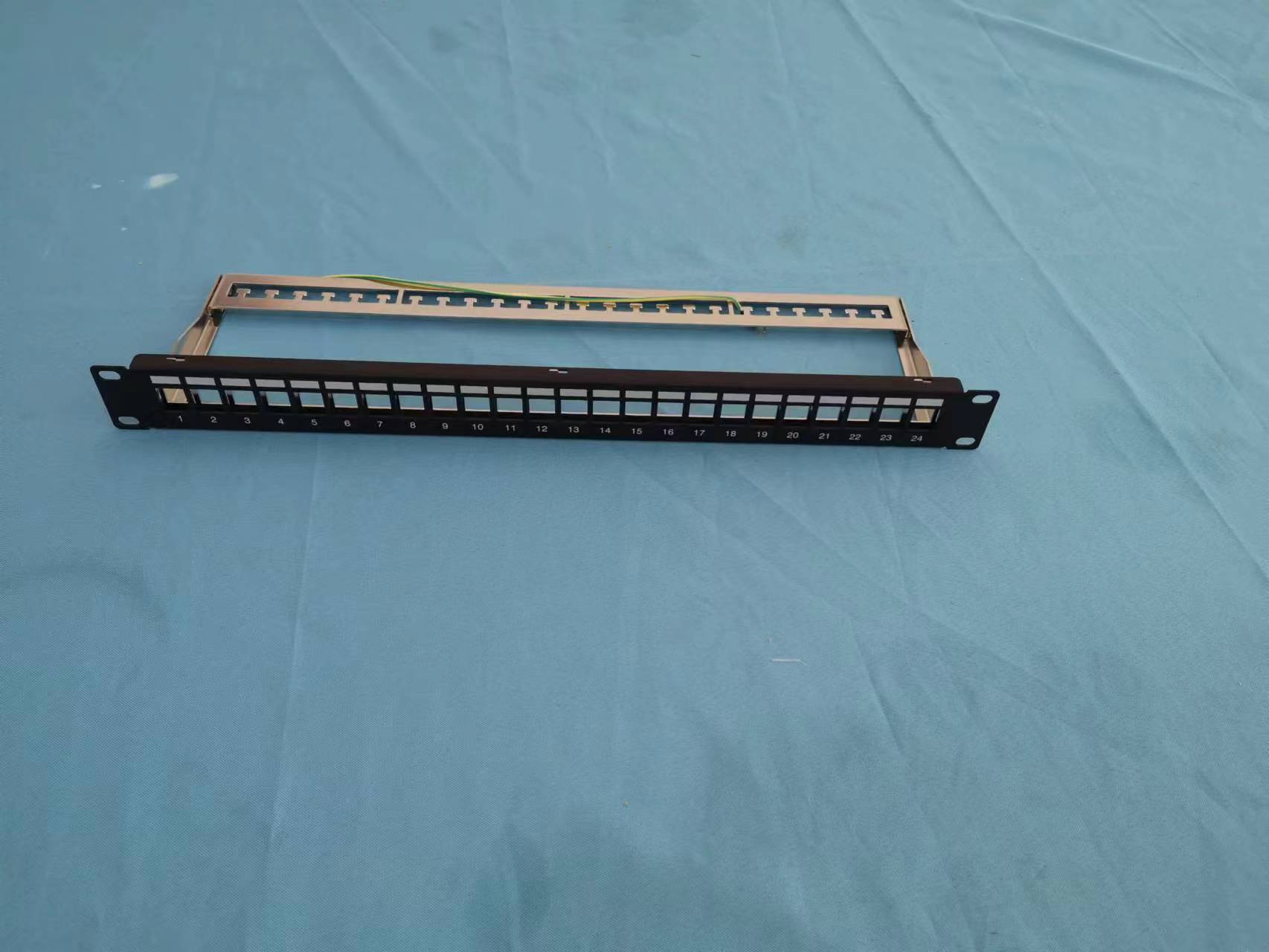

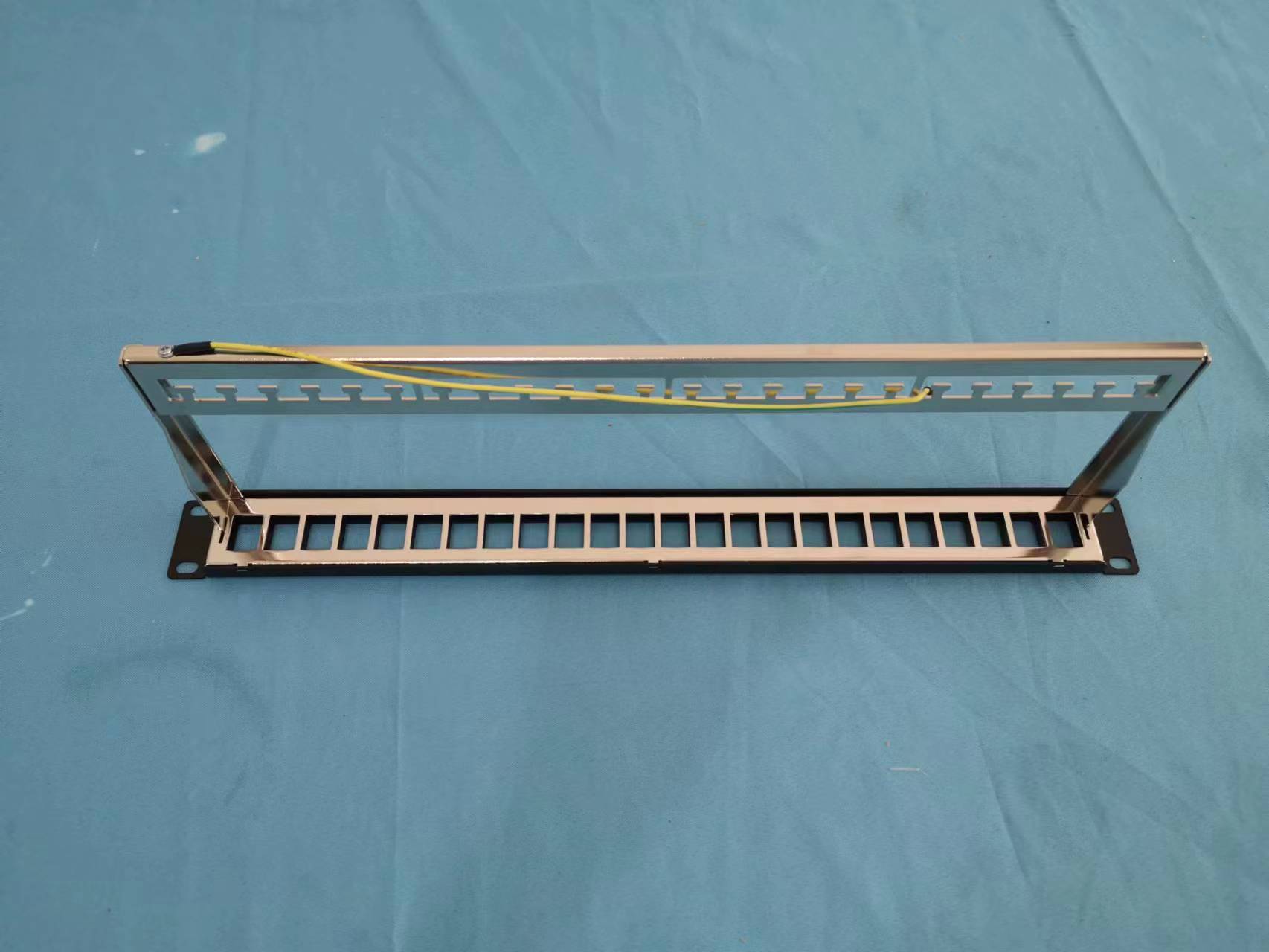

以上此款产品报价为24口屏蔽款式配线架空架不含任何模块；若客人要求配套模块看客人需要选择模块这次报价；以上此款空架报价含运费自提不含税；若有量可以来电来函洽谈；我们期待您的到来大家合作共赢。

  此款产品图片展示如下图

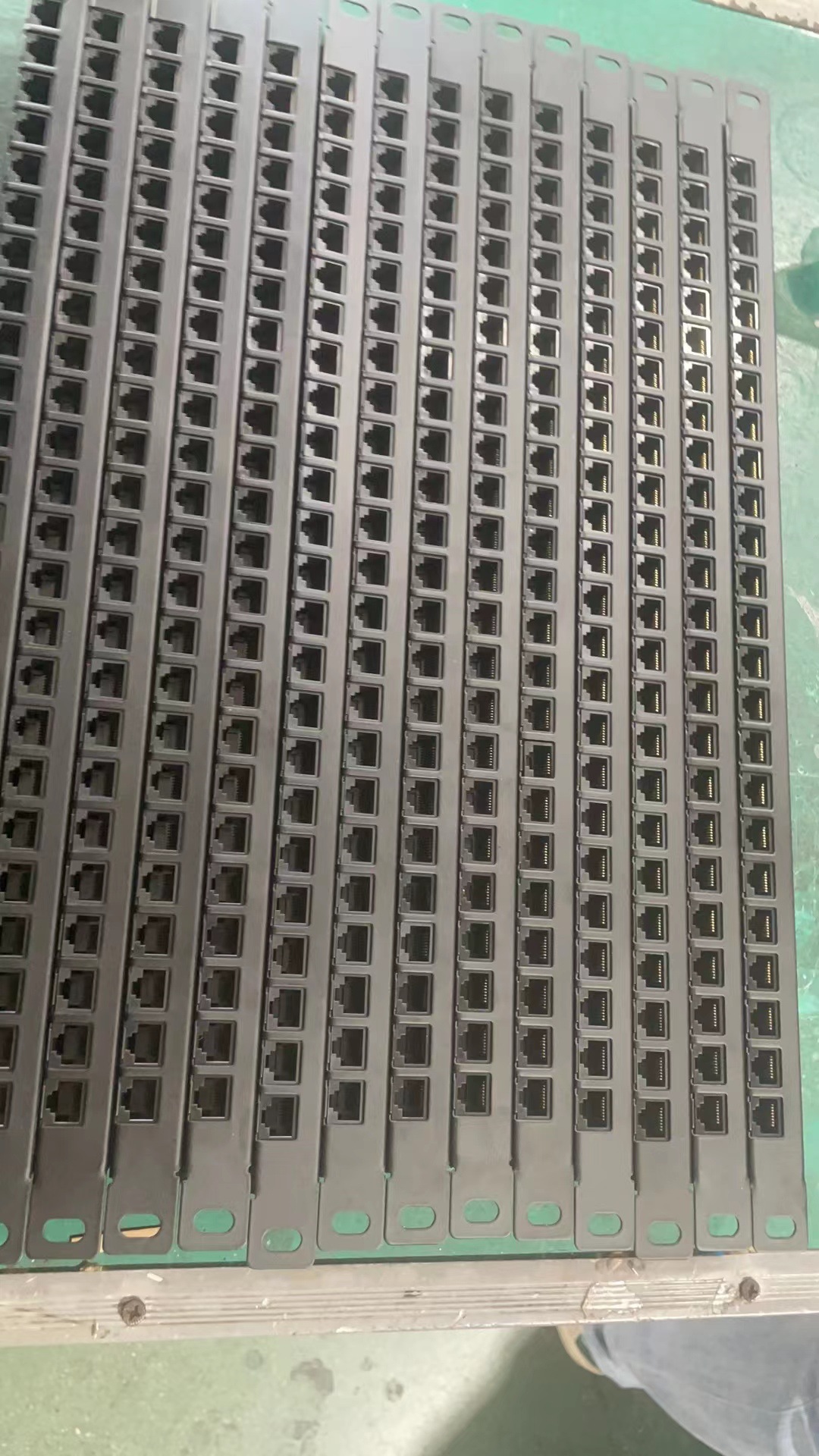

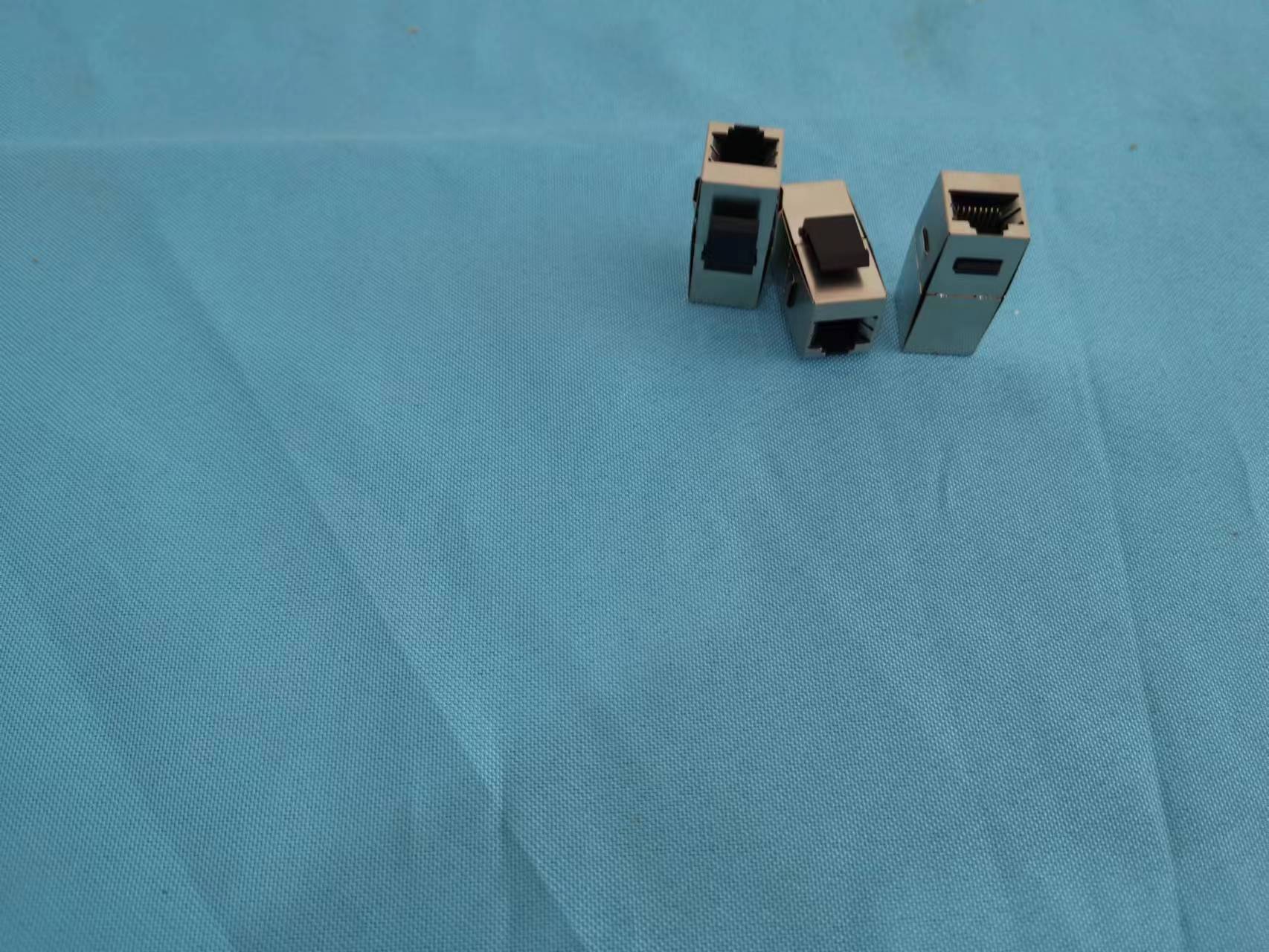

视频为直通非屏蔽模块型；
