一、概述

    我公司设计、制造的本款无线接收控制器和三键遥控器是一套完整的无线数码智能型遥控组件，主要应用于控制交流电机正反转（如：投影幕、电动窗帘、电动吊架、车库门、伸缩门等），可使用要控制的设备达到电机的正、反转，或开关的通、断转换，实现有线无线兼容。

    本接收控制器具高保密性、存储量大、性能稳定和功耗低之特点，且使用方便，无需采用传统跳线或拔码开关编码，只需将遥控器所发射的无线信号让该接收控制器接收并存贮即可实现配套使用。每个接收控制器可存储多个发射器（遥控器），如果学习好的遥控器在使用过程中丢失，只需将接收控制器中所存储的信息清除，所丢失的遥控器将无法对该接收控制器进行遥控，欲重新取得使用权，必须由主人再重新学习一次方可使用，这样既可免除主人在遗失遥控器时产生的顾虑，又为增加一个新遥控器提供了方便。

二、技术指标：

1、工作电压：AC220±10%

2、负载功率：≤500W 负载小于500W 交流AC220V

3、工作频率：315MHz、433MHz（可选）

4、工作温度：-25℃～+75℃

5、遥控距离：100米（空旷地）

 接收尺寸：85*52*29mm

三、使用方法

1、对码：打开接收器面板，接好电源以后按住学习键（设置键）不放，此时指示灯开始闪烁，松开学习键按住遥控器任意键，指示灯灭，表示学习成功。（学习完成以后按遥控器上键或下键可听到继电器跳动的声音）否则请重新学习。

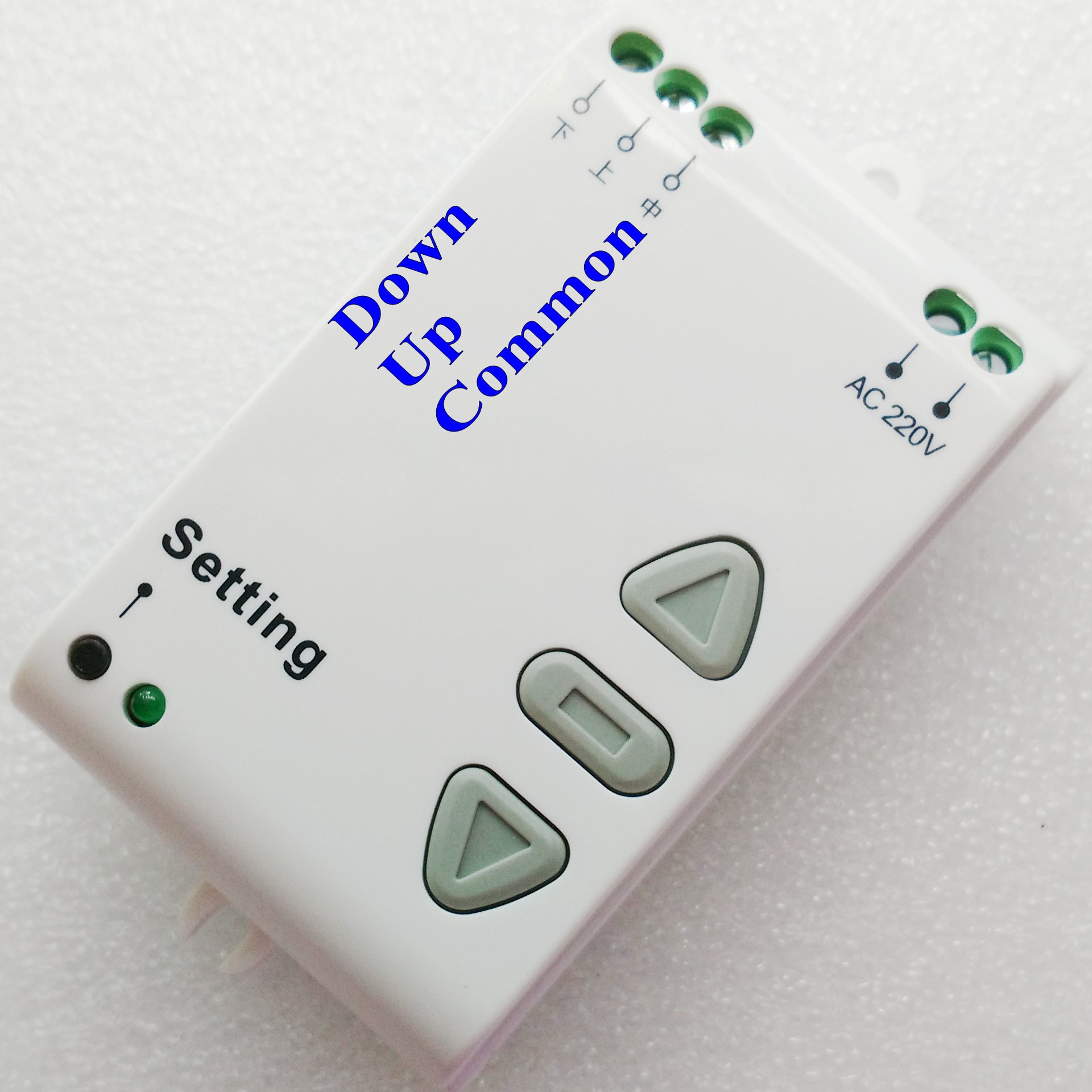

2、接线：请按照线路板上的标注接好电源线以及各条控制线。

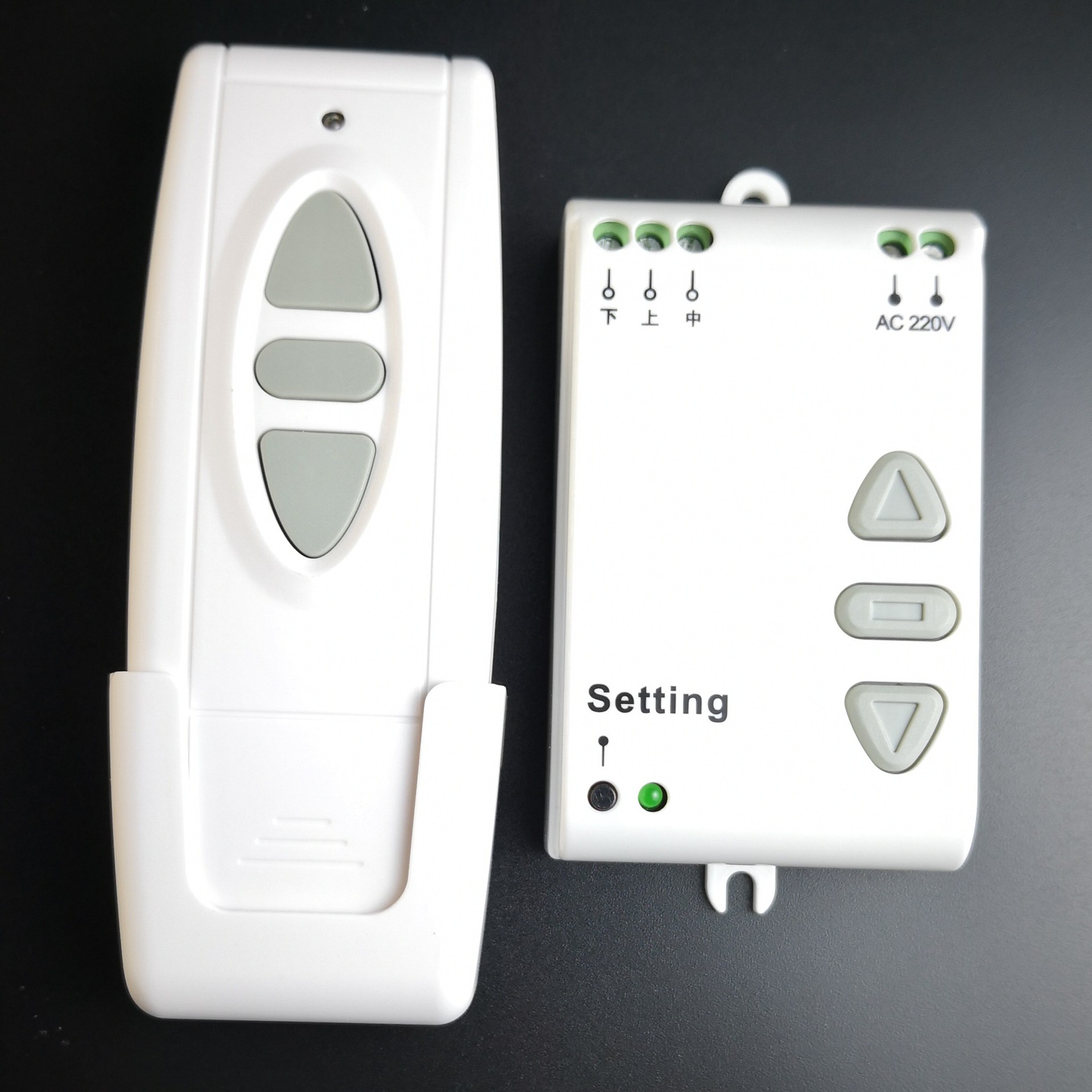

遥控器及控制面板按键作用：

△键：上卷；    =键：停止，断电解除；▽键：下卷

四、注意事项

1、底板带电，通电后请勿触摸

2、若安装后电机不工作可交换方向线一试
