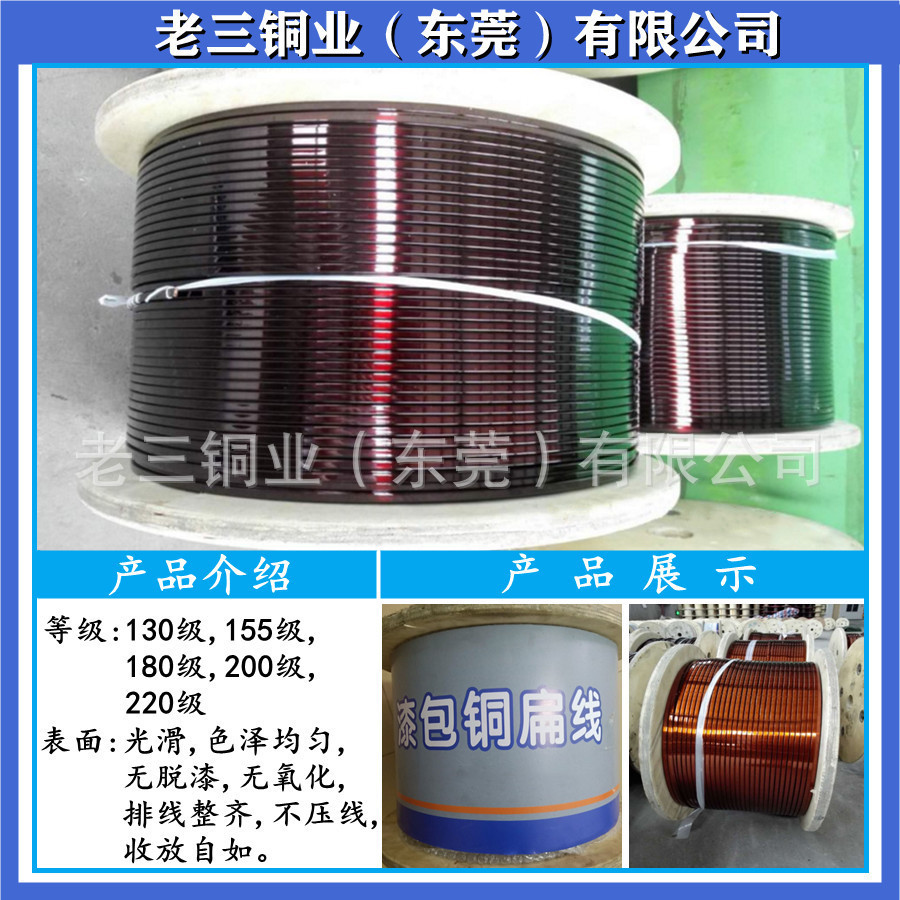

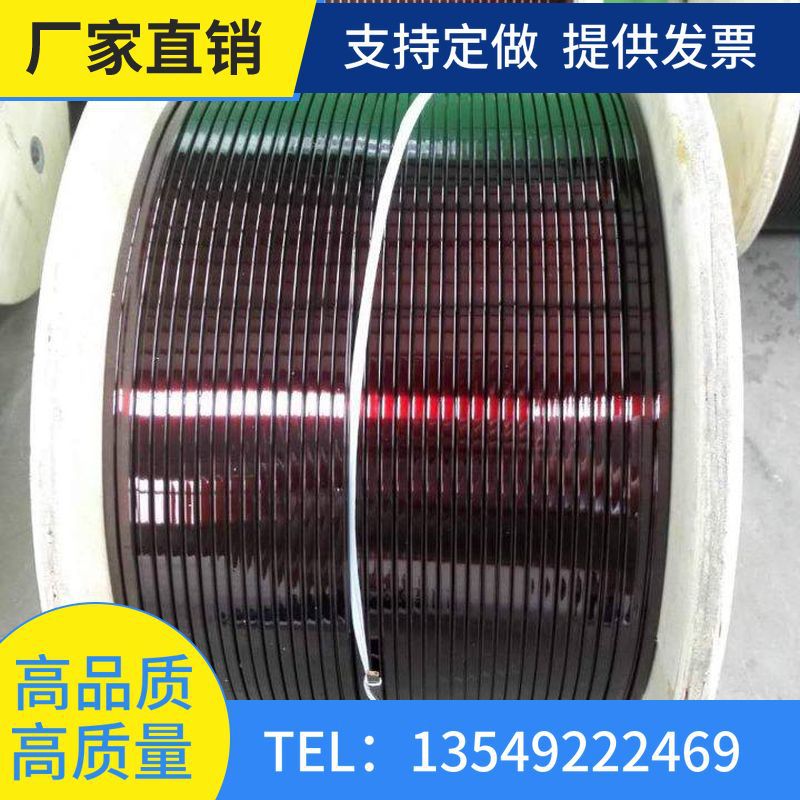

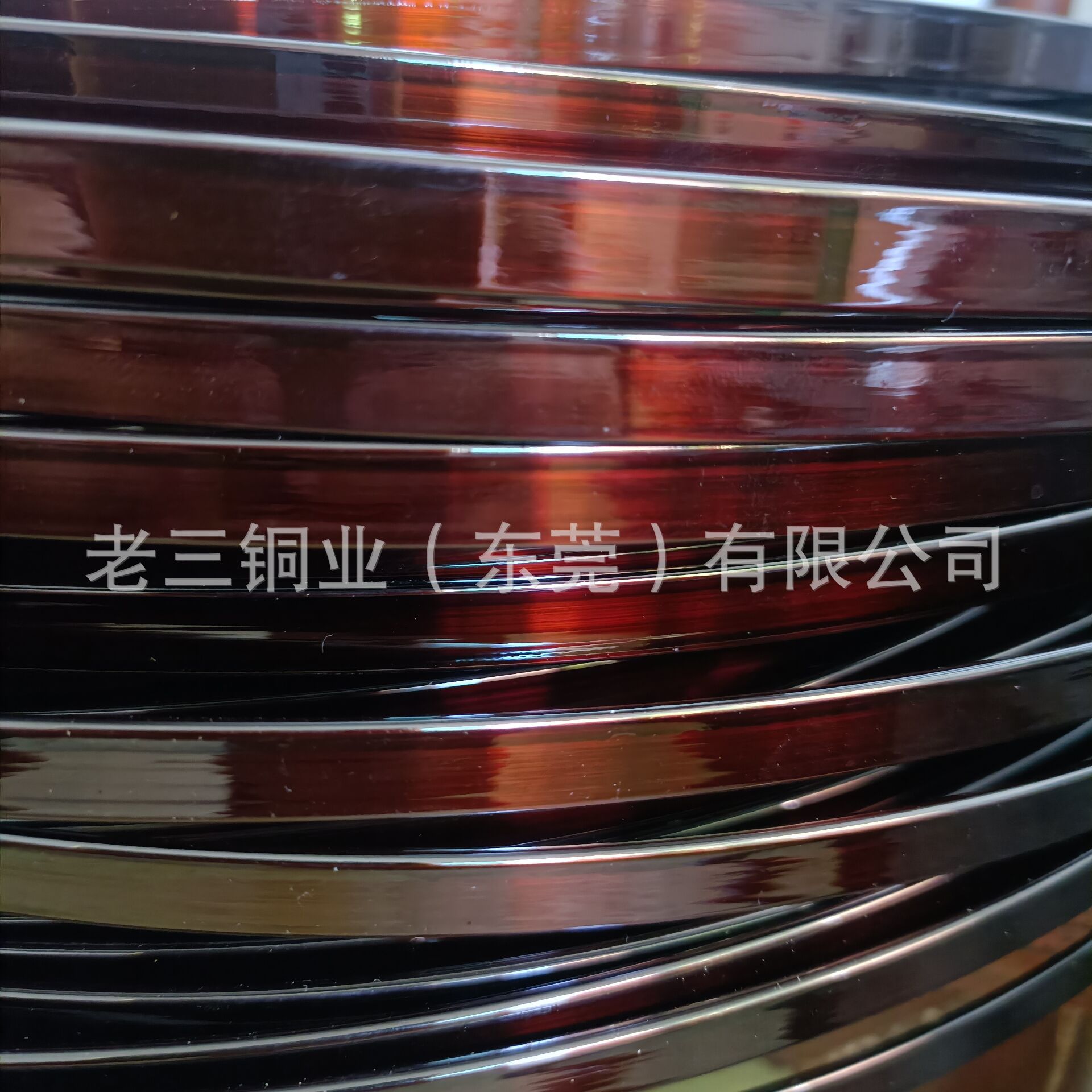

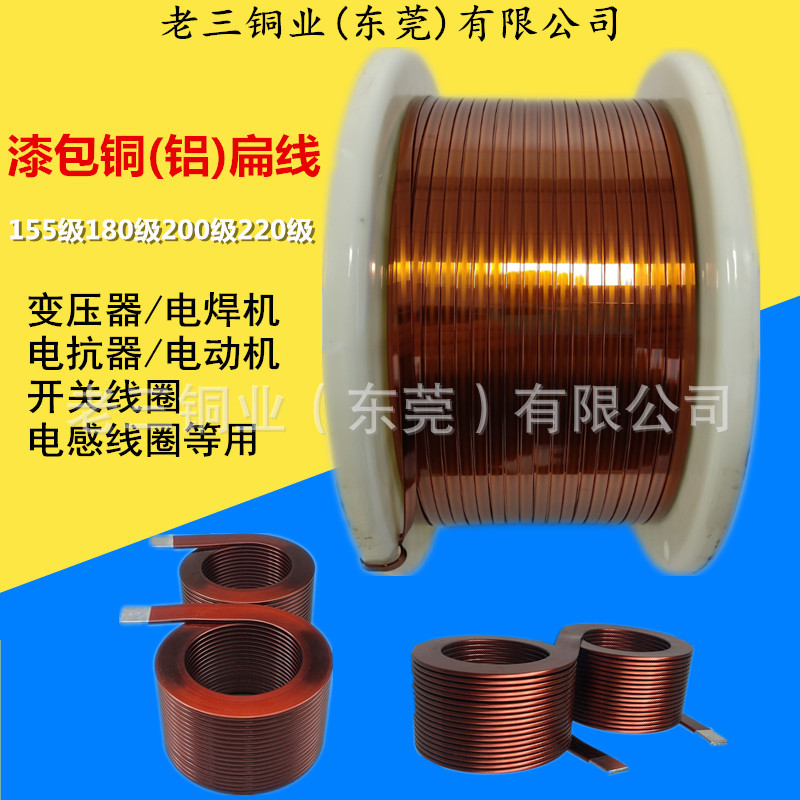

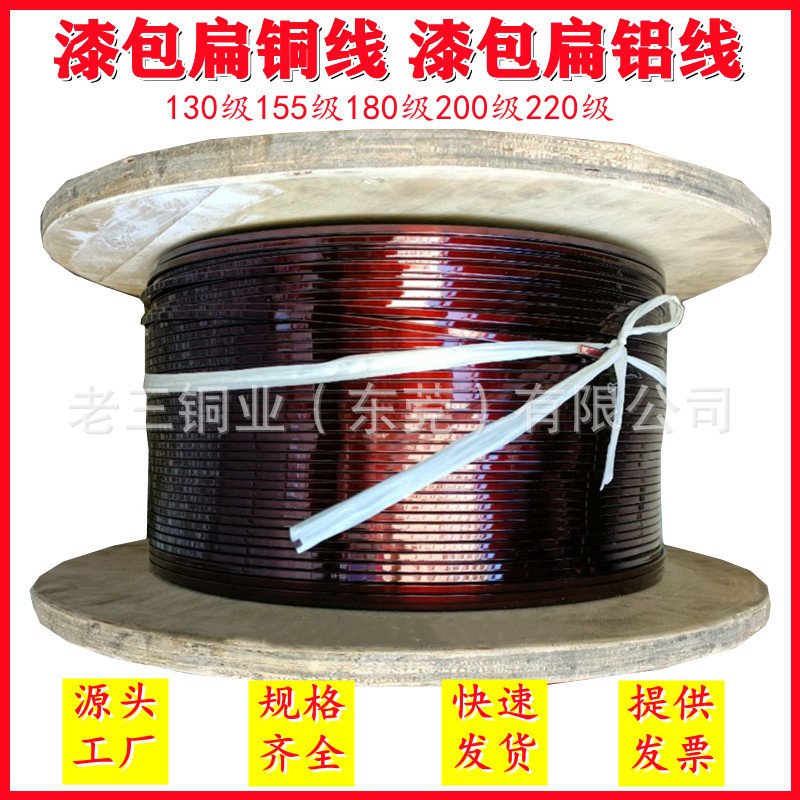

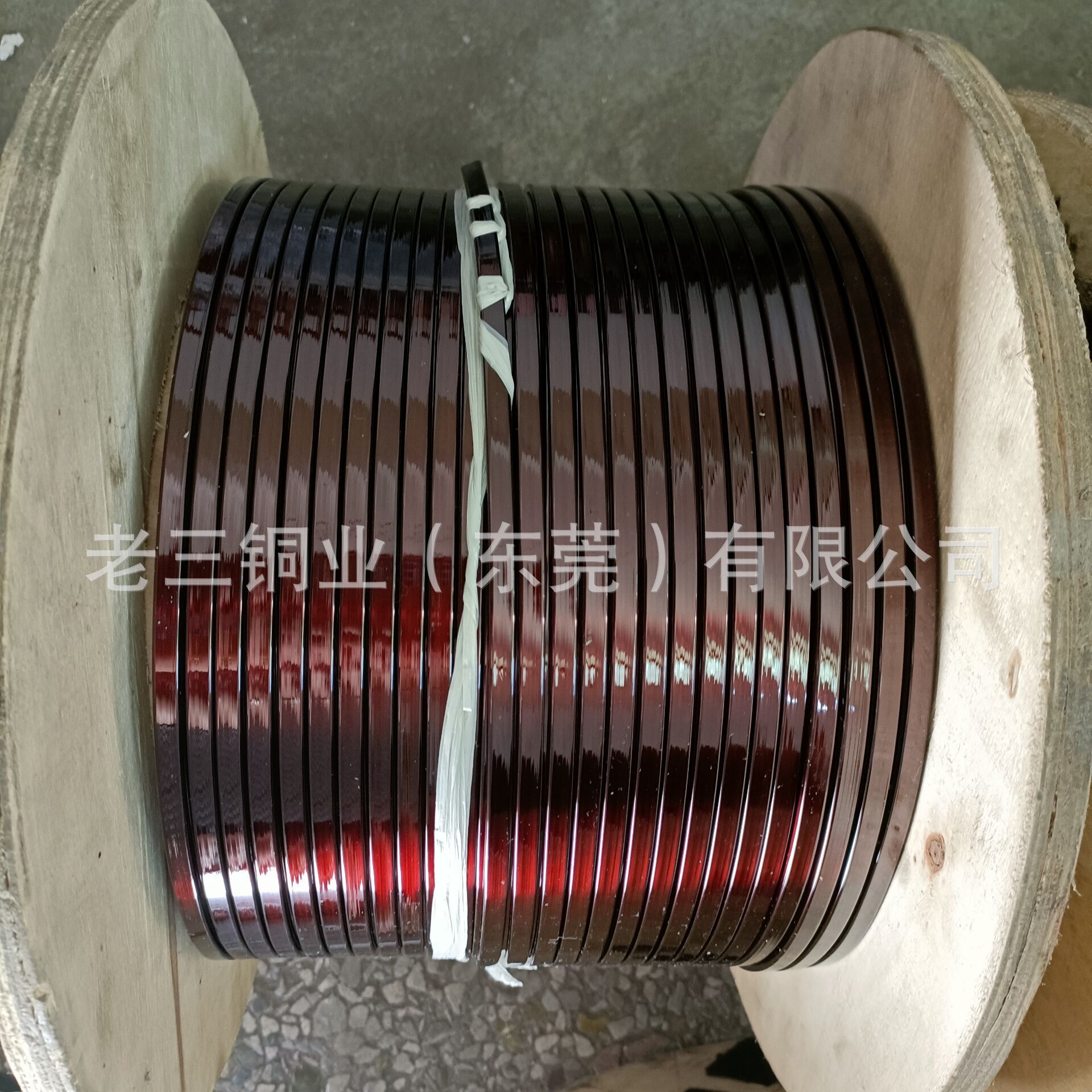

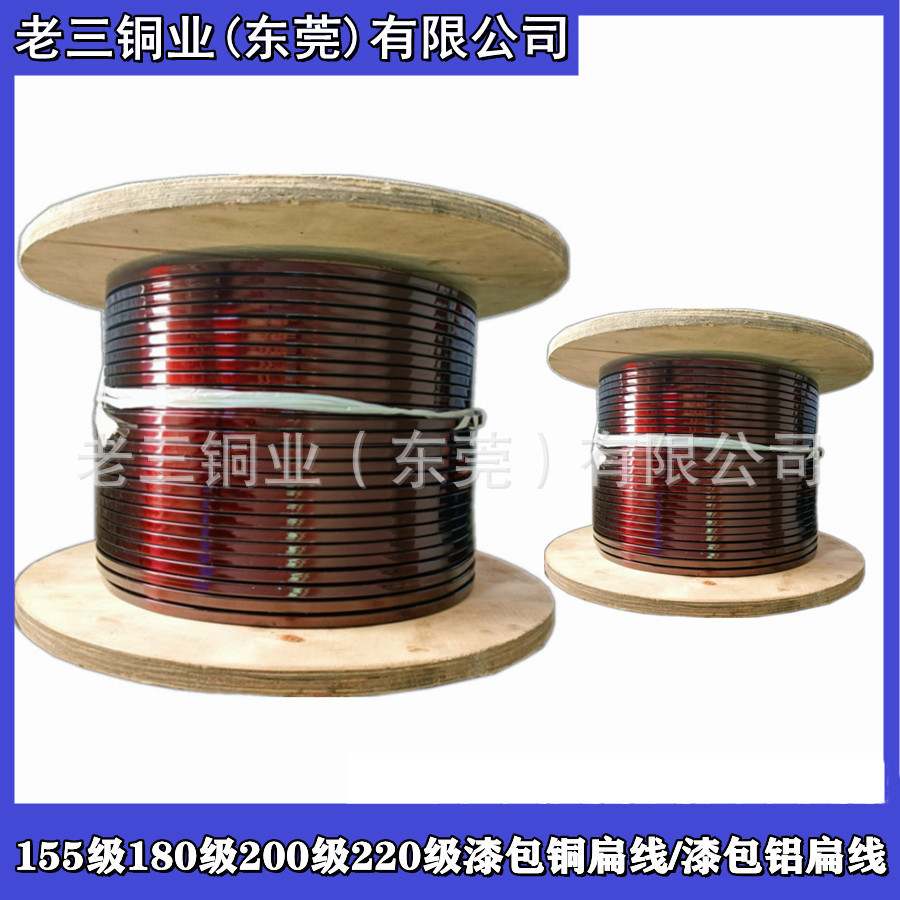

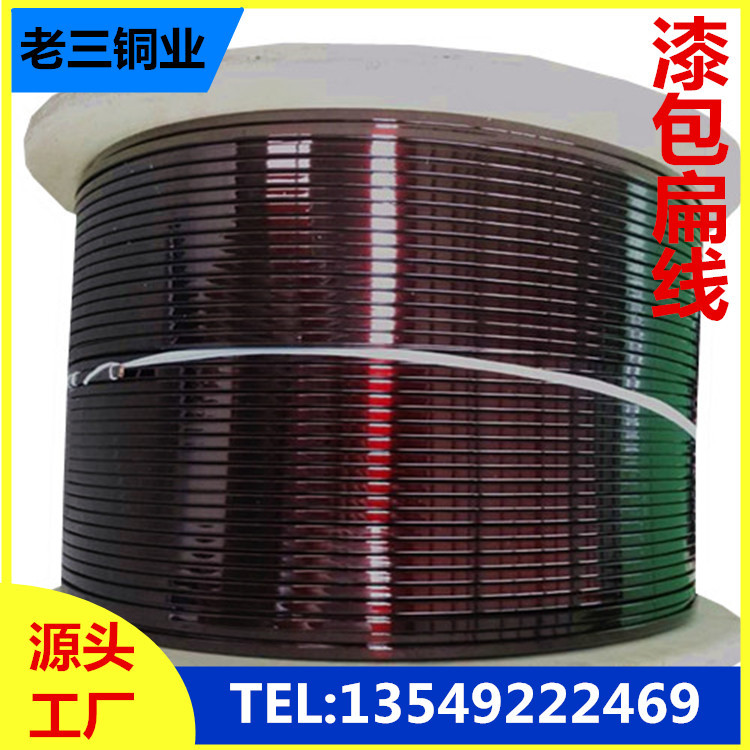

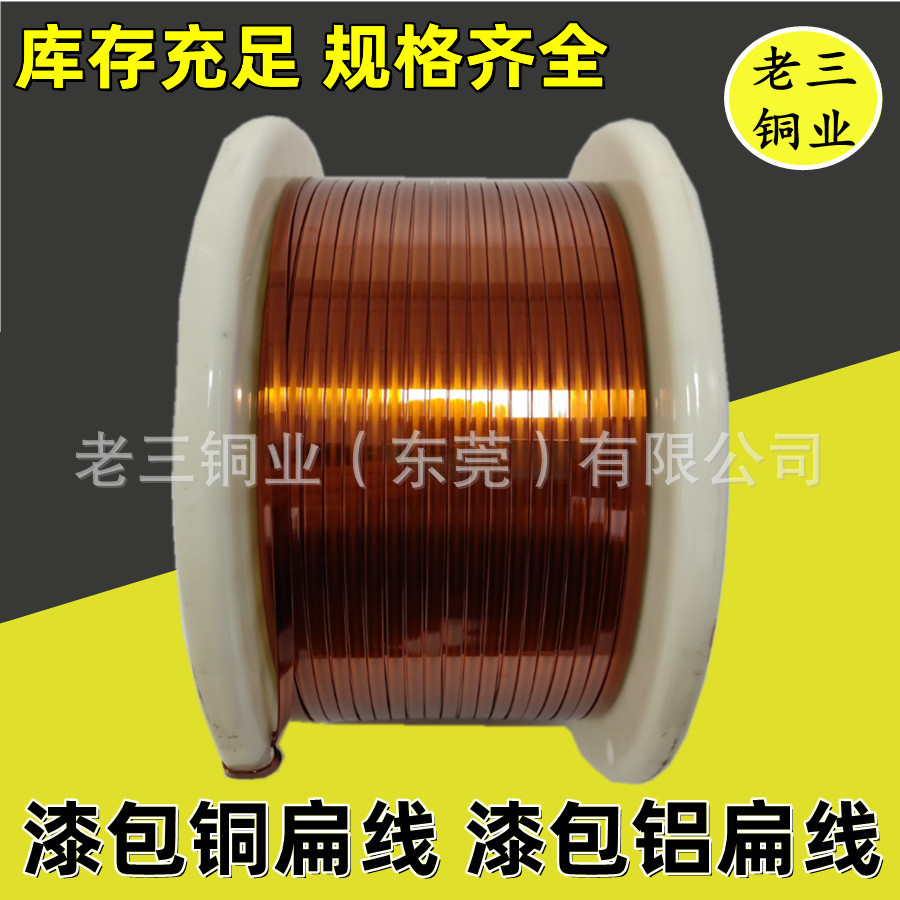

漆包扁铜线
绝缘漆膜主要成分为聚氨酯树酯.
特点：通用性漆包线；直焊温度380℃；容易染色；高频下低介质损耗；
用途：继电器、微电机、小型变压器、磁头、仪表、通讯设备用线圈.
规格：0.04mm—2.00mm
漆包扁铜线用于制造电机、电器设备绕组、安装配电设备、高温线缆、编织等工程。一般镀银扁铜线成品以圈状供货，也可根据用户要求，成根交货。

漆包线按绝缘材料耐热温度等级：Y（90℃），A（105℃），E（120℃），B（130℃），F（155℃），H（180℃），V（180℃以上），其E、B、F级漆包线主要品种是缩醛、聚氨酯和聚酯三类，H、V级漆包线主要品种有聚酯亚胺、聚酰胺酰亚胺、聚酯-酰胺亚胺等类。

型号                      名称                                                       生产规格范围

QQB             120级缩醛漆包扁线                                     a边1.00-5.00 b边2.00-16.00
QZB             130级聚酯漆包扁线                                     a边1.00-5.00 b边2.00-16.00
QZ(G)B        155级改性聚酯漆包扁线                                a边1.00-5.00 b边2.00-16.00
QZYB           180级聚酯亚胺漆包扁线                                a边1.00-5.00 b边2.00-16.00
QYB             220级聚酰亚胺漆包扁线                                a边1.00-5.00 b边2.00-16.00
Q(ZY/XY)B   200级聚酯亚胺/聚酰胺酰亚胺复合漆包扁线        a边1.00-5.00 b边2.00-16.00
QQBN          120级自粘性缩醛漆包扁线                             a边1.00-5.00 b边2.00-16.00

压扁漆包线-产品用途：
1、压扁缩醛漆包线；热级为i05和120两种，具有良好的机械强度，附着性，耐变压器油及耐冷媒性能，但该产品耐潮性能差，热软化击穿温度低，耐用苯-醇混合溶剂性能弱等缺陷，少量用于油浸变压器，充油电机的绕组。
2、压扁聚酯及改性聚酯的漆包线，普通聚酯漆包线，热级为130,经改性后漆包线热级为155级。该产品机械强度高，并具有良好的弹性，耐刮，附着性，电气性能和耐溶剂性能，它是中国生产量大的一个品种，约占三分之二：广泛应用在各种电机，电器，仪表，电讯器材及家电产品上；该产品的弱点是耐热冲击性能差，耐潮性能较低。
3、压扁聚氨酯漆包线；热级等级为130．155.180．大特点是具有直焊性，耐高频性能性好，易着色，耐潮性能好，广泛应于电子家电和精密仪器，电讯，仪表上，该产品弱点是机械强度稍差，耐热性能不高，且生产大规格线的柔韧性和附着性较差，因此该产品生产的规格以中小及微细线为多。
4、压扁聚酯亚胺漆包线，热级180该产品耐热冲击性能好，耐软化击穿温度高，机械强度优良，耐溶剂及耐冷冻剂性能均较好，弱点是在封闭条件下易水解，180级漆包扁线(漆包铜扁线 漆包铝扁线)广泛用于耐热要求高的电机，电器，仪表，电动工具电力干式压器等绕组。
5、压扁聚酯亚胺、聚酰胺酰亚胺复合层漆包线在中国外使用较为广泛的耐热漆包线，其热级为200，该产品耐热性高，还具有耐冷冻剂，耐严寒，耐辐射等特性，机械强度高，电气性能稳定，耐化学性能和耐冷冻剂性能好，超负荷能力强。200级漆包扁线广泛应用于冰箱压缩机，空调压缩机，电动工具，防爆电动机及高温，高寒，耐辐射，超负荷等条件下使用的电机，电器。

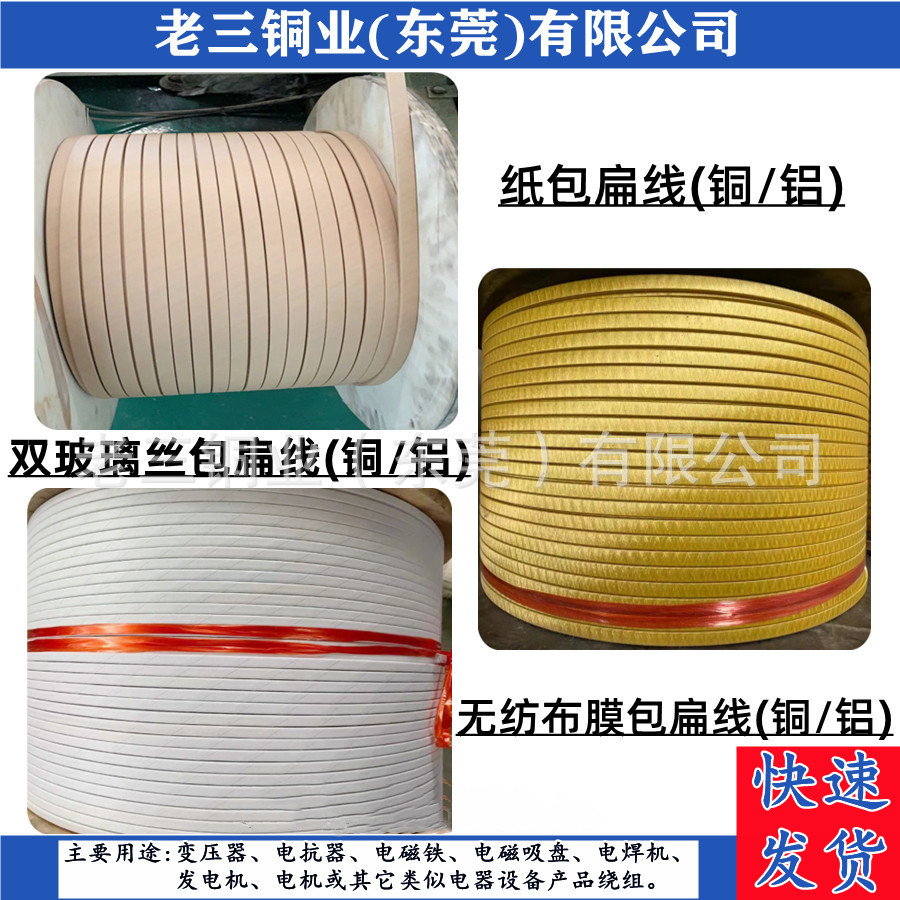

双玻璃丝包扁铜线是在优质铜（铝）导线上先漆包,然后再绕包玻璃纤维,根据客户需求配所需耐温指数的绝缘漆,烘焙处理,使玻璃纤维,绝缘漆及导体之间粘结成整体。该产品的耐温等级有130,155,180,200四个等级,产品广泛用于发电机,电机,电动机及其它类似电气设备绕组。

双玻璃丝包线,一般使用玻璃丝和涤纶丝浸涂相应的玻璃丝包线专用漆进行连续缠绕式包覆,需要烘干。双玻璃丝需要在两个旋转方向包覆2次。一般用于大型电器比如变压器,电焊机较多。
双玻璃丝也可以包覆漆包线,这样既有漆包线的耐压特性由兼有玻璃丝的耐热特性。双玻璃丝包线是铜导线外表包一层玻璃丝做绝缘。
单纯的玻璃丝包线的耐压普遍不高,远远低于相应规格的漆包线。

1,宽边绝缘厚度和窄边绝缘厚度应符合下表规定：
导体宽边标称尺寸-mm 玻璃丝包2级漆膜厚度漆包线绝缘厚度-mm
单玻璃丝包Grade 2GL1 双玻璃丝包Grade 2GL2
＞ ≤ 小 标称 大 小 标称 大
— 3.15 0.23 0.29 0.35 0.35 0.42 0.49
3.15 6.30 0.25 0.31 0.37 0.38 0.45 0.52
6.30 12.50 0.27 0.34 0.41 0.43 0.50 0.57
12.50 16.00 0.30 0.38 0.46 0.46 0.54 0.62

2,玻璃丝包漆包扁线在直径如下表规定的圆棒上分别进行宽边弯曲和窄边弯曲后,绕包层应无开裂:

玻璃丝包漆包扁线绕组线弯曲 圆棒直径
宽边 ≤8.0 10×宽边尺寸
＞8.00 15×宽边尺寸
窄边 全部尺寸 10×窄边尺寸

3,玻璃丝包漆包扁线击穿电压应符合下表规定：
绝缘类型 小击穿电压/V
2级漆膜厚度漆包线窄边 单玻璃丝包Grade 2GL1 1500
双玻璃丝包Grade 2GL2 2000
