Q系列PLC综合介绍:

Q系列PLC是三菱第二代高性能PLC，在AnS和QnA的基础上开发而来。
Q系列有多种CPU，功能模块可选择，可连接7个扩展基板（包括主基板为8块），最多安装64个本地模块，此外还支持远程模块，本地及远程合计单CPU最大可控制点数8192点。 Q系列PLC安装体积小，稳定性强，功能强大，可自由搭配各种功能。支持各种网络：CC-LINK、以太网、NET/10H、串行通信、Profibus、Modbus、SSC-NET等。
其中新一代的QnU系列PLC具有USB编程口，QnUDE和QnUDV系列CPU自带以太网接口。



    Q00JCPU与Q00CPU、Q01CPU同属于基本型QCPU，Q00JCPU是带电源模块的CPU模块，



并且其主基板与CPU模块是合成一体的，所以不需要电源模块和主基板。

    Q00JCPU 程序容量:8k步 I/O点数:256 电源，基板一体化CPU。



     三菱通用型高速CPU Q50UDEHCPU参数：输入输出点数4096点、I/O 软元件8192点、程序容量500k步、基本命令处理速度(LD X0)为9.5ns、程序存储容量2000k字节、多CPU间超高速通讯、接口有USB和以太网、有内存卡。



      Q系列PLC可以实现多CPU模块在同一基板上的安装，CPU模块间可以通过自动刷新来进行定期通信或通过特殊指令进行瞬时通信，以提高系统的处理速度。特殊设计的过程控制CPU模块与高分辨率的模拟量输入/输出模块，可以适合各类过程控制的需要。最大可以控制32轴的高速运动控制CPU模块，可以满足各种运动控制的需要。

Q系列CPU模块规格型号 与 参数功能 如下：

Q00JCPU 程序容量：8K 步

Q00JCPU-SET 程序容量：8K 步；且自带64点的QH42P高密度单元一块

Q00JCPU-S8-SET 程序容量：8K 步；且自带2块QX40及2块QY10的单元

Q00CPU 程序容量：8K 步

Q01CPU 程序容量：14K 步

Q02CPU 程序容量：28K 步

Q02HCPU 程序容量：28K 步，高速

Q06HCPU 程序容量：60K 步，高速

Q12HCPU 程序容量：124K 步，高速

Q25HCPU 程序容量：252K 步，高速



-[CPU - iQ 模式]

Q00UJCPU 程序容量：10K 步

Q00UJCPU-SET 程序容量：10K 步；且自带64点的QH42P高密度单元一块

Q00UJCPU-S8-SET 程序容量：10K 步；且自带2块QX40及2块QY10的单元

Q00UCPU 程序容量：10K 步

Q01UCPU 程序容量：15K 步

Q02UCPU 程序容量：20K 步；超高速；

Q03UDCPU 程序容量：30K 步；超高速；多CPU间超高速通讯

Q04UDHCPU 程序容量：40K 步；超高速；多CPU间超高速通讯

Q06UDHCPU 程序容量：60K 步；超高速；多CPU间超高速通讯

Q10UDHCPU 程序容量：100K 步；超高速；多CPU间超高速通讯

Q13UDHCPU 程序容量：130K 步；超高速；多CPU间超高速通讯

Q20UDHCPU 程序容量：200K 步；超高速；多CPU间超高速通讯

Q26UDHCPU 程序容量：260K 步；超高速；多CPU间超高速通讯

Q03UDECPU 程序容量：30K 步；超高速；多CPU间超高速通讯，内置以太网

Q04UDEHCPU 程序容量：40K 步；超高速；多CPU间超高速通讯，内置以太网

Q06UDEHCPU 程序容量：60K 步；超高速；多CPU间超高速通讯，内置以太网

Q10UDEHCPU 程序容量：100K 步；超高速；多CPU间超高速通讯，内置以太网

Q13UDEHCPU 程序容量：130K 步；超高速；多CPU间超高速通讯，内置以太网

Q20UDEHCPU 程序容量：200K 步；超高速；多CPU间超高速通讯，内置以太网

Q26UDEHCPU 程序容量：260K 步；超高速；多CPU间超高速通讯，内置以太网



-[CPU - 过程控制 CPU 模块]

 Q02PHCPU 程序容量：28K 步，过程控制

Q06PHCPU 程序容量：60K 步，过程控制

Q12PHCPU 程序容量：124K 步，过程控制

Q25PHCPU 程序容量：252K 步，过程控制



-[CPU - 冗余控制 CPU 模块]

 Q12PRHCPU 程序容量：124K 步，冗余控制

Q25PRHCPU 程序容量：252K 步，冗余控制



-[主基板，扩展基板模块]

 Q33B-E 电源 + CPU + 3个Q系列 I/O 插槽，CE/UL/cUL

Q35B-E 电源 + CPU + 5个Q系列 I/O 插槽，CE/UL/cUL

Q38B-E 电源 + CPU + 8个Q系列 I/O 插槽，CE/UL/cUL

Q312B-E 电源 + CPU + 12个Q系列 I/O 插槽，CE/UL/cUL

Q63B 电源 + 3个Q系列 I/O 插槽，CE/UL/cUL

Q65B 电源 + 5个Q系列 I/O 插槽，CE/UL/cUL



-[主基板，扩展基板模块]续

 Q68B 电源 + 8个Q系列 I/O 插槽，CE/UL/cUL

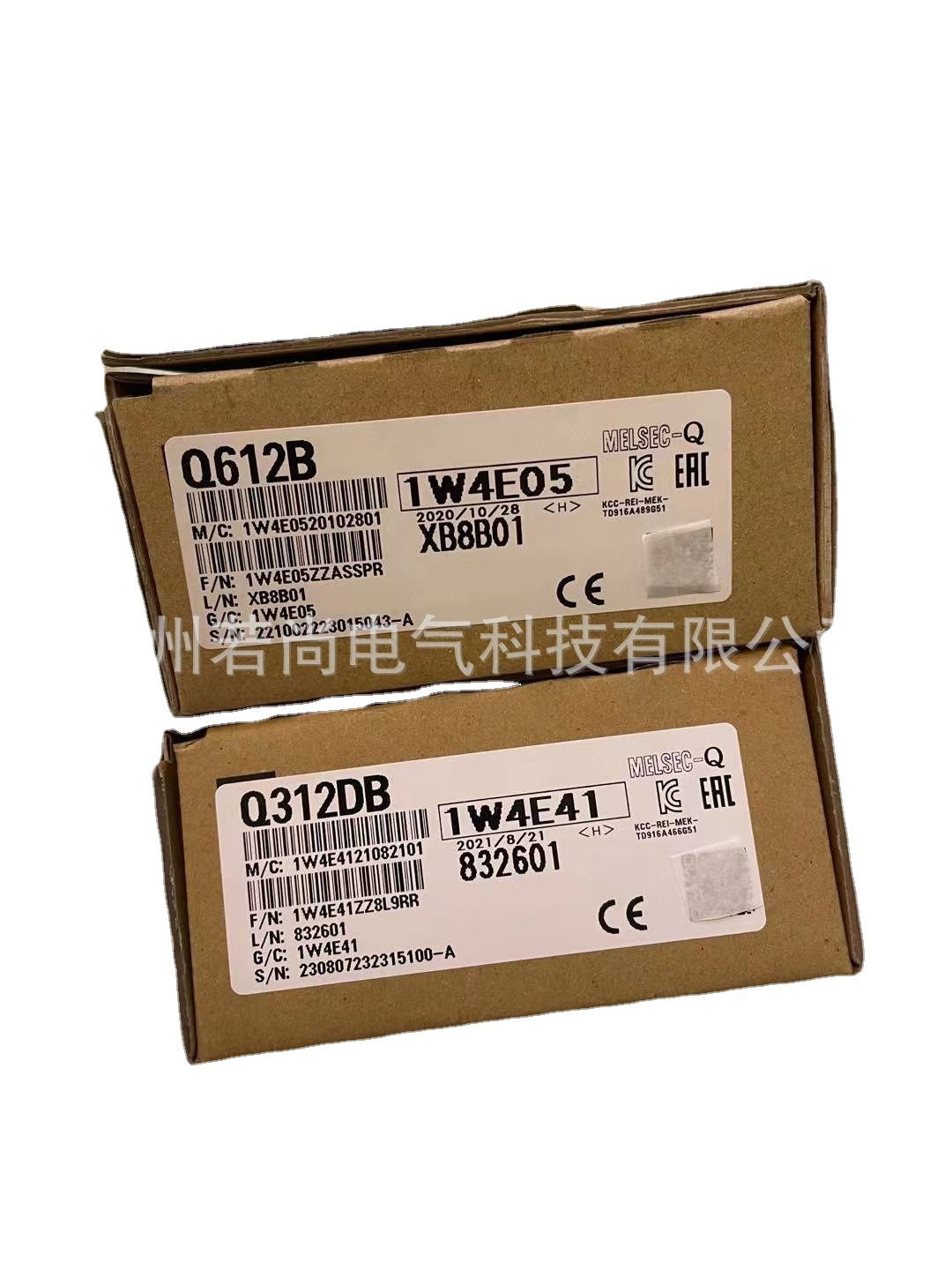

Q612B 电源 + 12个Q系列 I/O 插槽，CE/UL/cUL

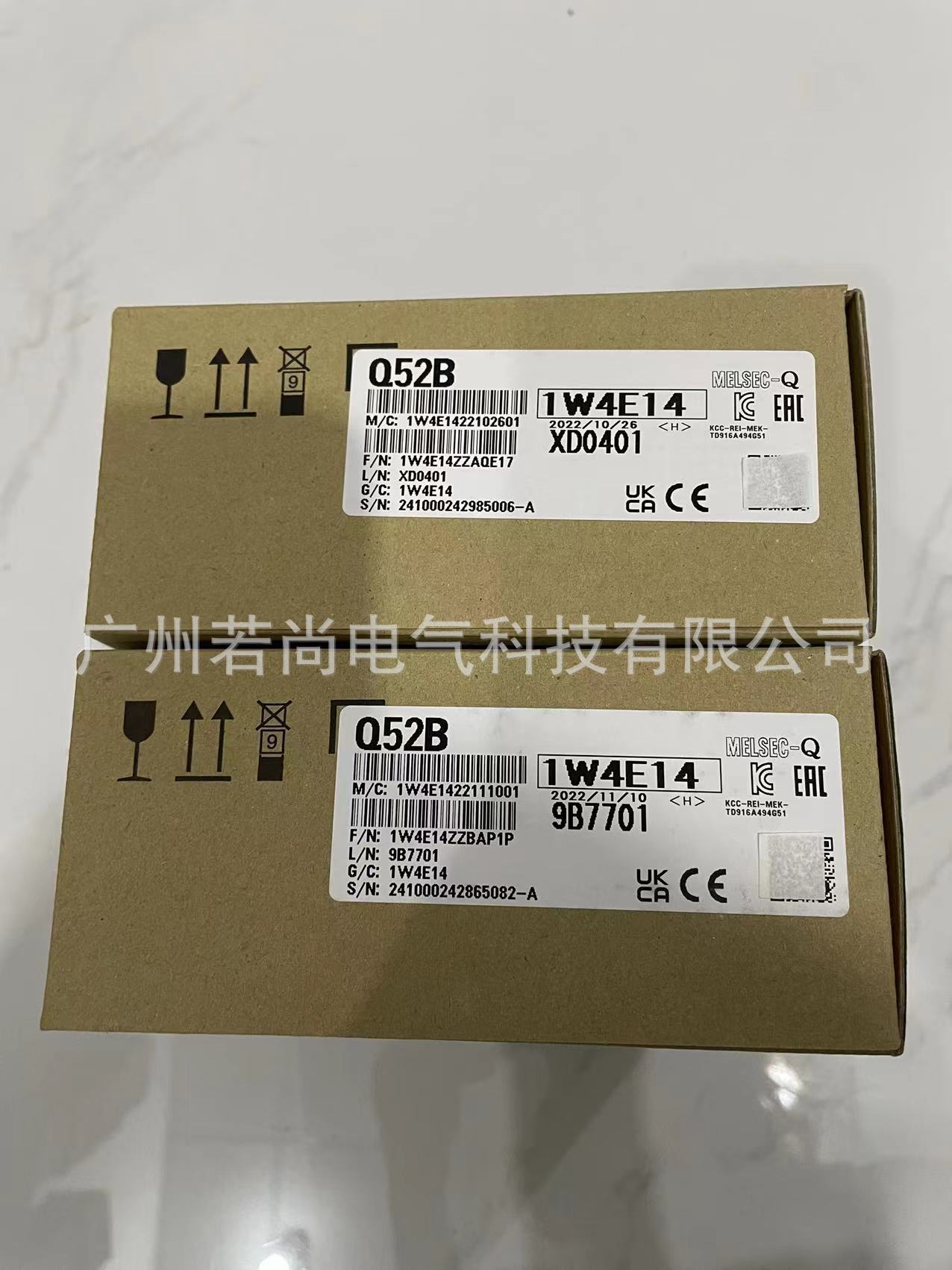

Q52B 2个Q系列 I/O 插槽 (无电源插槽)

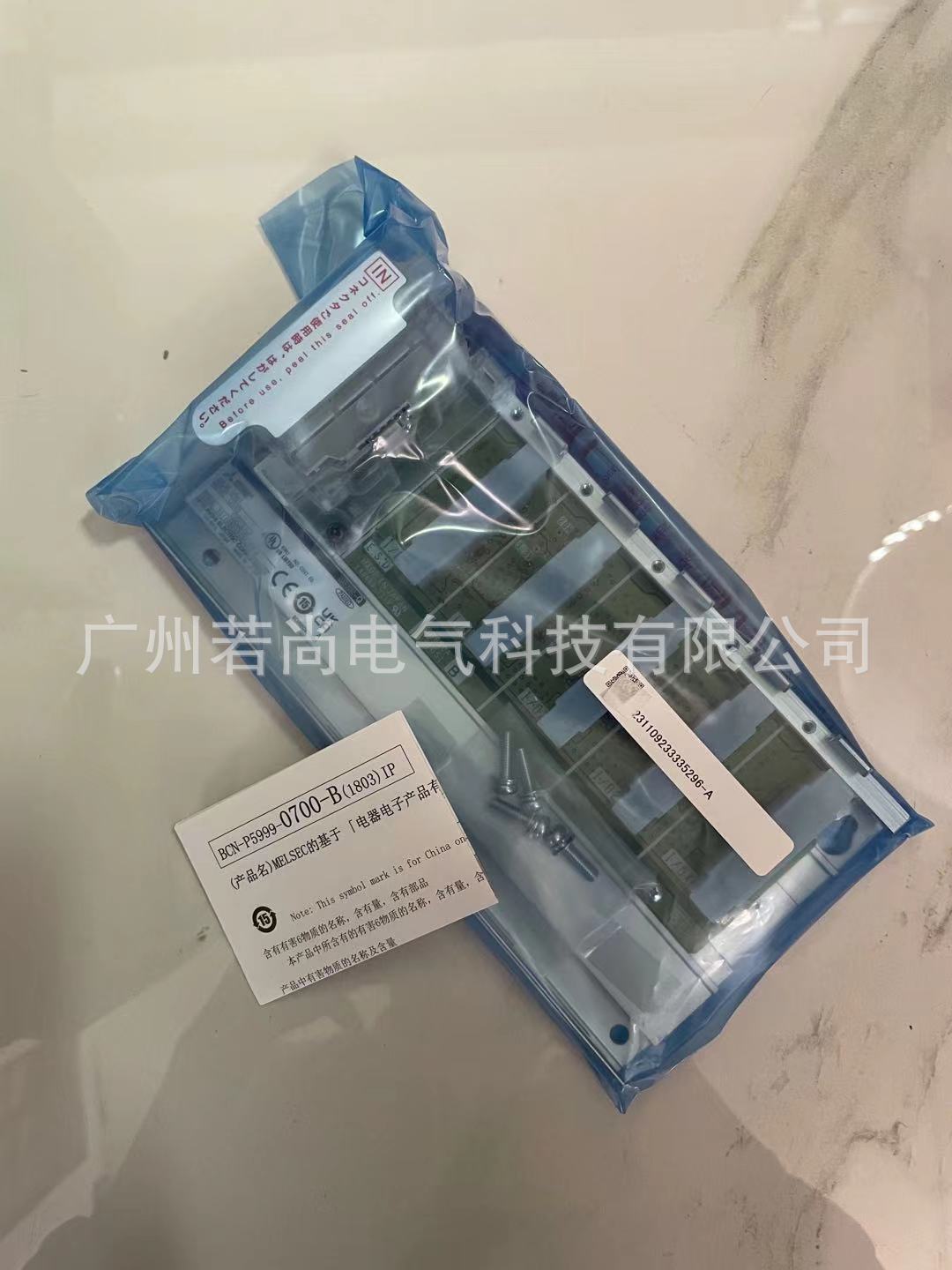

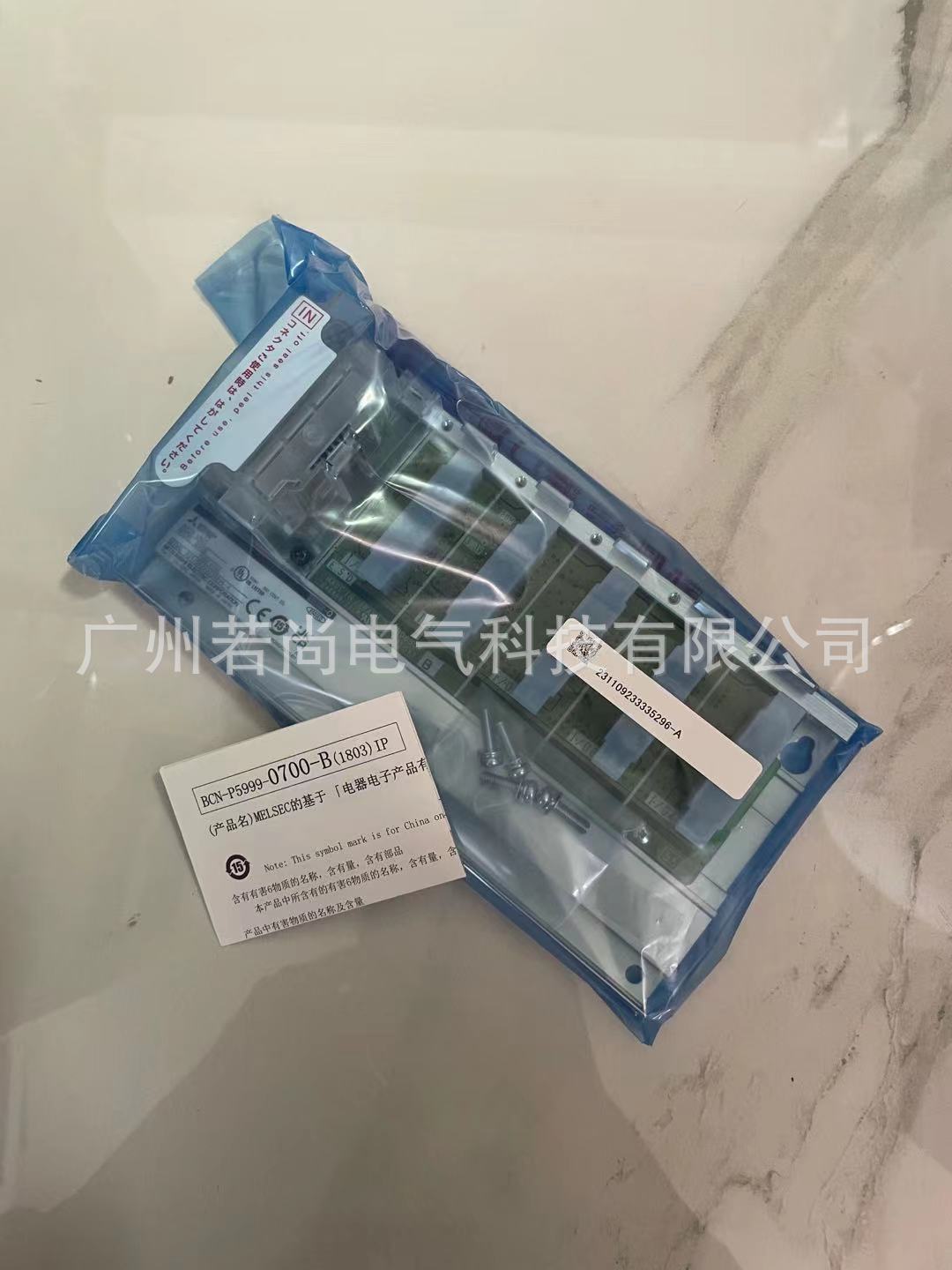

Q55B 5个Q系列 I/O 插槽 (无电源插槽)

Q38RB 2个电源 + CPU + 8个Q系列 I/O 插槽 （冗余系统主基板）

Q68RB 2个电源 + 8个Q系列 I/O 插槽 (冗余系统扩展基板)

Q65WRB 2个电源 + 双总线 + 5个Q系列 I/O 插槽 （冗余系统基板）



-[主基板 - iQ 模式]

 Q38DB 电源 + CPU + 8个Q系列 I/O 插槽；支持多CPU间超高速通讯

Q312DB 电源 + CPU + 12个Q系列 I/O 插槽；支持多CPU间超高速通讯



-[电源模块]

 Q61P 100-240VAC 输入 / 5VDC 6A 输出，CE/UL/cUL

Q62P 100-240VAC 输入 / 5VDC 3A，24VDC/0.6A 输出

Q63P 24VDC 输入 / 5VDC 6A 输出

Q64PN 100-240VAC 输入 / 5VDC 8.5A 输出

Q63RP 24VDC 输入 / 5VDC 8.5A 输出 (冗余系统电源模块)

Q64RP 100-120/200-240VAC 输入 / 5VDC 8.5A 输出 (冗余系统电源模块)



-[超薄型主基板]

 Q32SB 超薄型电源 + CPU + 2个Q系列I/O插槽

Q33SB 超薄型电源 + CPU + 3个Q系列I/O插槽

Q35SB 超薄型电源 + CPU + 5个Q系列I/O插槽



-[超薄型电源模块]

 Q61SP 100-240VAC 输入 / 5VDC 2A 输出，超薄型电源



-[扩展电缆]

 QC05B 0.45m (1.48ft.)

QC06B 0.6m (1.96ft.)

QC12B 1.2m (3.93ft.)

QC30B 3m (9.84ft.)

QC50B 5m (16.4ft.)

QC100B 10m (32.8ft.)



-[电池]

 Q6BAT 内存用电池

Q7BAT 大容量电池

Q7BAT-SET 大容量电池，带底座

Q8BAT 大容量电池单元

Q8BAT-SET 大容量电池单元，带底座



-[适配器]

 Q6DIN1 DIN导轨安装适配器，用于Q38B-E/Q312B-E/Q68B/Q612B

Q6DIN2 DIN导轨安装适配器，用于Q35B-E/Q65B

Q6DIN3 DIN导轨安装适配器，用于Q33B-E/Q63B



-[内存卡]

 Q2MEM-1MBS SRAM 内存卡 容量：1M BYTES

Q2MEM-2MBS SRAM 内存卡 容量：2M BYTES

Q2MEM-2MBF LINEAR FLASH 内存卡 容量：2M BYTES

Q2MEM-4MBF LINEAR FLASH 内存卡 容量：4M BYTES

Q2MEM-8MBA ATA 内存卡 容量：8M BYTES

Q2MEM-16MBA ATA 内存卡 容量：16M BYTES

Q2MEM-32MBA ATA 内存卡 容量：32M BYTES



-[iQ 内存卡]

 Q3MEM-4MBS 内存卡 容量：4M BYTES

Q3MEM-4MBS-SET 内存卡 容量：4M BYTES；带保护盖

Q3MEM-8MBS 内存卡 容量：8M BYTES

Q3MEM-8MBS-SET 内存卡 容量：8M BYTES；带保护盖



-[SRAM 内存卡电池]

 Q2MEM-BAT Q2MEM-1MBS/Q2MEM-2MBS用电池

Q3MEM-BAT Q3MEM-4MBS/Q3MEM-8MBS用电池



-[存储卡用适配器]



Q2MEM-ADP 带标准PCMCIA接口的Q2MEM存储卡用的适配器



-[输入模块]

 QX10 100-120VAC/7-8mA，16点

QX10-TS 100-120VAC，16点，弹簧夹端子块

QX28 240VAC，8点

QX40 24VDC/4mA，共阳极，16点

QX40-TS 16点，DC24V，弹簧夹端子块

QX40-S1 24VDC，共阳极，16点 (高速)

QX40H 16点，DC24V，高速输入模块（0ms响应时间）

QX41 24VDC，共阳极，32点

QX41-S1 24VDC，共阳极，32点 (高速)

QX42 24VDC，共阳极，64点

QX42-S1 24VDC，共阳极，64点 (高速)

QX70 5-12VDC，共阴/阳极通用，16点

QX70H 16点，DC5V，高速输入模块（0ms响应时间）

QX71 5-12VDC，共阴/阳极通用，32点

QX72 5-12VDC，共阴/阳极通用，64点

QX80 24VDC/4mA，共阴极，16点，端子排

QX80-TS 16点，DC24V，弹簧夹端子块

QX80H 16点，DC24V，高速输入模块（0ms响应时间）

QX81 24VDC/4mA，共阴极，32点，连接器

QX82 24VDC/4mA，共阴极，64点，连接器

QX82-S1 24VDC/4mA，共阴极，64点(高速)，连接器

QX90H 16点，DC5V，高速输入模块（0ms响应时间）



-[输出模块]

 QY10 240VAC/24VDC，16点，无保险丝

QY10-TS 240VAC/24VDC，16点，弹簧夹端子块

QY18A 240VAC/24VDC，2A，8点独立输出

QY22 240VAC/0.6A，16点，无保险丝

QY40P 12/24VDC，16点，带短路保护

QY40P-TS 12/24VDC，16点，弹簧夹端子块

QY41P 12/24VDC，32点，带短路保护

QY42P 12/24VDC，64点，带短路保护

QY50 12/24VDC，16点，带保险丝

QY68A 5-24VDC，8点，无保险丝

QY70 5/12VDC，16点，无保险丝

QY71 5/12VDC，32点，无保险丝

QY80 12/24VDC，16点，无保险丝

QY80-TS 12/24VDC，16点，弹簧夹端子块

QY81P 12/24VDC，32点，带短路保护



-[I/O 混合型]

 QH42P 24VDC 共阳极，输入：32点，输出：32点

QX48Y57 24VDC 共阳极，输入：8点，输出：7点

QX41Y41P 输入：32点，输出：32点



-[中断模块]



QI60 16点，响应时间：0FF-ON 0.2ms，ON-OFF 0.3ms 或更短



-[模拟量模块]

 Q64AD A/D 转换模块：4 通道，电流/电压输入

Q68ADV A/D 转换模块：8 通道，电压输入

Q68ADI A/D 转换模块：8 通道，电流输入

Q62DAN D/A 转换模块：2 通道，电流/电压输出

Q64DAN D/A 转换模块：4 通道，电流/电压输出

Q68DAVN D/A 转换模块：8 通道，电压输出

Q68DAIN D/A 转换模块：8 通道，电流输出

Q62HLC PID模块



-[隔离通道模拟量模块]

 Q64AD-GH A/D 转换模块：4 通道，电流/电压输入

Q62AD-DGH A/D 转换模块：2 通道，信息状态功能

Q62DA-FG D/A 转换模块：2 通道，电流/电压输出，输出监控

Q68AD-G A/D 转换模块：8 通道，电流/电压输入

Q66AD-DG A/D 转换模块：6 通道，二线制输入

Q66DA-G D/A 转换模块：6 通道，电流/电压输出



-[温度控制模块]

 Q64RD 铂电阻输入模块：4 通道

Q64RD-G 铂电阻输入模块：4 通道（通道间隔离）

Q68RD3-G 铂电阻输入模块：8 通道（通道间隔离）

Q64TCTT 热电偶输入：4 通道，晶体管输出

Q64TCTTBW 热电偶输入：4 通道，晶体管输出，带断路检测

Q64TCRT 铂电阻输入：4 通道，晶体管输出

Q64TCRTBW 铂电阻输入：4 通道，晶体管输出，带断路检测



-[热电偶模块]

 Q64TD 热电偶输入模块：4 通道

Q64TDV-GH 热电偶输入模块：4 通道，微电压输入

Q68TD-G-H01 热电偶输入模块：8 通道

Q68TD-G-H02 热电偶输入模块：8 通道



-[隔离通道脉冲输入模块]

 QD60P8-G 8通道，5/12至24VDC输入，输入过滤设定



-[高速计数]

 QD62 2 通道，200kpps，5/12/24VDC 输入，漏型输出

QD62D 2 通道，500kpps，差分输入，漏型输出

QD62E 2 通道，200kpps，5/12/24VDC 输入，源型输出

QD63P6 6 通道，200kpps，5VDC 输入

QD64D2 2 通道，4Mpps，24VDC 输入



-[定位模块]

 QD75P1 1 轴, 集电极开路输出

QD75P2 2 轴, 集电极开路输出

QD75P4 4 轴, 集电极开路输出

QD70P4 4 轴, 脉冲串输出

QD70P8 8 轴, 脉冲串输出

QD75D1 1 轴, 差分输出

QD75D2 2 轴, 差分输出

QD75D4 4 轴, 差分输出

QD70D4 4 轴，脉冲串输出，***大输出脉冲：4Mbps

QD70D8 8 轴，脉冲串输出，***大输出脉冲：4Mbps

QD72P3C3 3 通道，100kpps，5VDC/24VDC 输入；3 轴, 集电极开路输出



QD75M1 新 1轴SSCNET兼容
QD75M2 新 2轴SSCNET兼容
QD75M4 新 4轴SSCNET兼容
QD70P4 新 4轴脉冲输出（伺服电机，步进电机兼容）
QD70P8 新 8轴脉冲输出（伺服电机，步进电机兼容）



-[通讯模块]

 QJ71MES96 MES接口模块（需要软件SW1DNC-MESIF-E）

QJ71WS96 Web服务器，10BASE-T/100BASE-TX

QJ71E71-100 以太网模块，10BASE-T/100BASE-TX

QJ71C24N 串行 RS232C，1通道，RS422/485，1通道

QJ71C24N-R2 串行 RS232C，2通道

QJ71C24N-R4 串行 RS422/485，2通道

QJ71GP21S-SX CC-Link IE模块，带外部供电功能

QJ71GP21-SX CC-Link IE模块

QJ71LP21-25 MELSECNET/10H 模块，SI/QSI 光纤，双环

QJ71LP21S-25 MELSECNET/10H 模块，SI/QSI 光纤，双环，带外部供电功能

QJ72LP25-25 MELSECNET/10H 模块，远程站 SI/QSI 光纤

QJ71LP21G MELSECNET/10H 模块，50GI 光纤，双环

QJ72LP25G MELSECNET/10H 模块，远程站 50GI 光纤

QJ71LP21GE MELSECNET/10H 模块，62.5GI 光纤，双环

QJ72LP25GE MELSECNET/10H 模块，远程站 62.5GI 光纤

QJ71BR11 MELSECNET/10H 模块，75Ω同轴电缆, 单总线

QJ72BR15 MELSECNET/10H 模块，远程站 75Ω同轴电缆

QJ71NT11B MELSECNET/H模块，双绞线

QJ61BT11N CC-LINK 模块，主站/本地站

QJ61CL12 CC-LINK/LT，主站

QJ71FL71-T-F01 FL-NETWORK 模块，10BASE-T

QJ71AS92 AS-I主站模块

QJ71MB91 Modbus Master/Slave模块，1通道RS232,1通道RS422/RS485

QJ71MT91 Modbus TCP/IP 模块

QJ71PB92V ProfiBus-DP (Master)

QJ71PB93D ProfiBus-DP (Slave)

QJ71DN91 DeviceNet (Master)



-[PC通讯模块]

 Q80BD-J71GP21-SX PCI总线/PCI-X总线的计算机CC-Link IE模块，光纤

Q80BD-J71GP21S-SX PCI总线/PCI-X总线的计算机CC-Link IE模块，光纤，外部供电

Q81BD-J71LP21-25 PCI Express总线的计算机MELSECNET/10H 模块，光纤

Q80BD-J71LP21-25 PCI总线的计算机MELSECNET/10H 模块，光纤

Q80BD-J71LP21S-25 PCI总线的计算机MELSECNET/10H 模块，光纤，外部供电

Q80BD-J71LP21G PCI总线的计算机MELSECNET/10H 模块，SI/QSI/H-PC 光纤

Q80BD-J71BR11 PCI总线的计算机MELSECNET/10H 模块，同轴电缆

Q81BD-J61BT11 PCI Express总线的计算机CC-LINK接口，主站/本地站

Q80BD-J61BT11N PCI总线的计算机CC-LINK接口，主站/本地站
