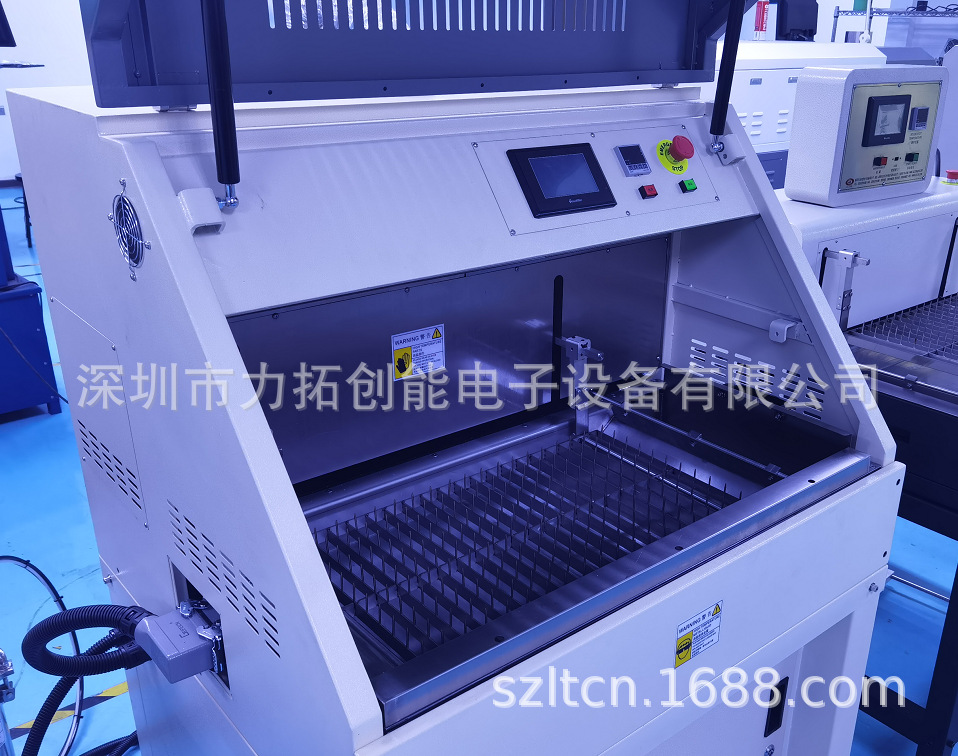

步进式多轴控制，可以精密设置浸焊时间及角度

多模式浸焊及清渣功能+预热时控

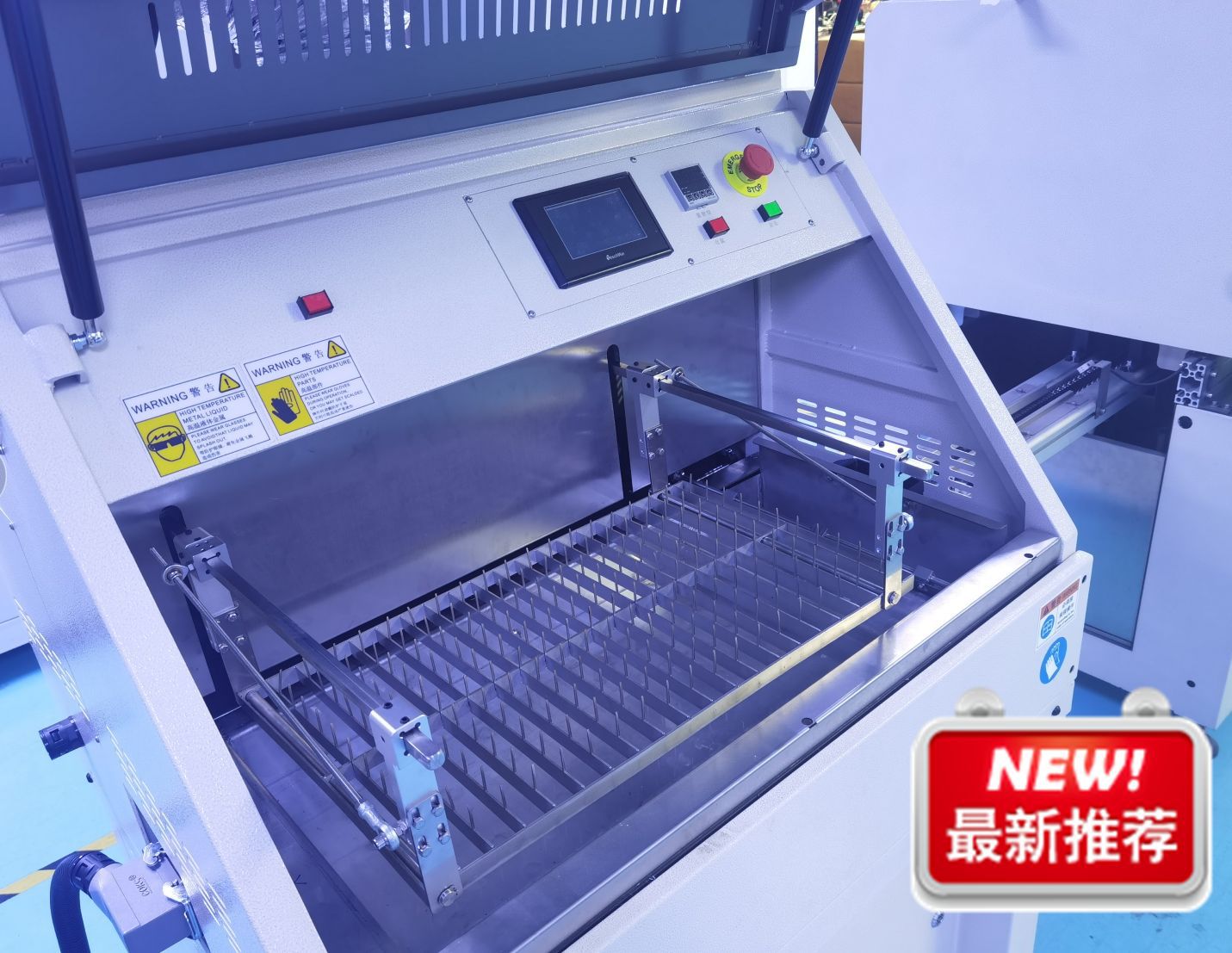

激光切割不锈钢针盘+钛合金夹具

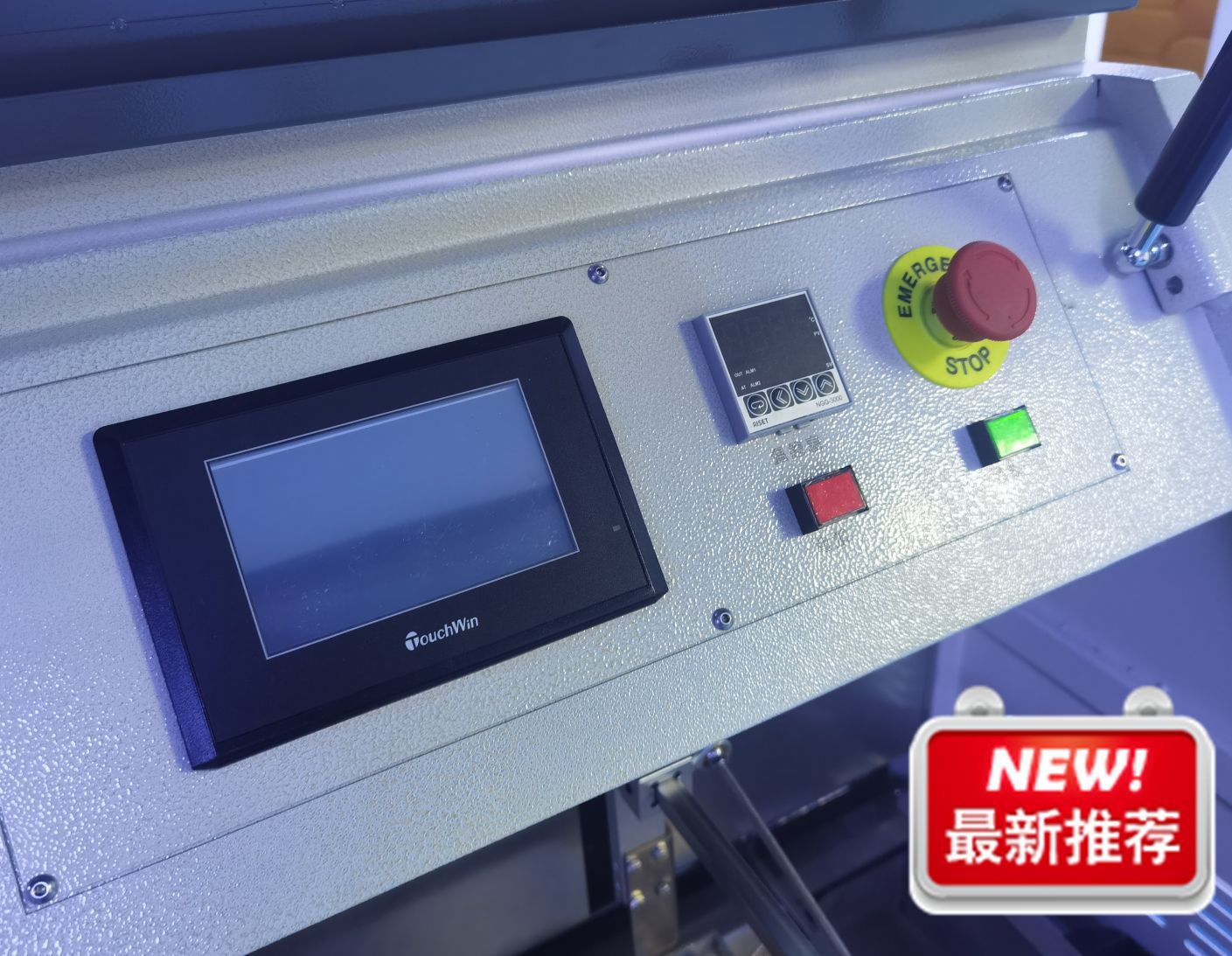

1：智能PLC控制，可自由设定整机各项焊接参数；

2：三套高性能电机系统，互锁控制完全模拟手工焊接操作模式；

3：满足20X20MM至350*300MM PCB焊接；

4：最快速10秒完全浸焊过程（可无专业技术人员操作）；

5：400度高温设计，满足不同材质的焊锡焊接（有效降低焊锡投入）；

6：双重温度保护（超温保护）；

7：防撞保护，保护状态有指示灯提示（三套电机系统均设有时间保护，不会因受阻过热损坏）；

8：人性化的清渣次数设置（设定状态提示）；

9：增设预热功能，并可自由选择开启预热功能；

10：球墨铸铁加热体，最高温度可达600度不烧板（长寿设计）；

11：无铅专用材质炉胆（高温，控腐蚀材质，瑞士316L进口不锈钢）；

12：可选配浸焊热度曲线测试系统，针对各类器件耐温测试与敏感器件焊接及测试；

13：容量设计（110KG）；

14：可针对2-45MM器件焊接（或平面镀锡）；

15：自动开关机功能，开关机免等待（可设置一周八次开关程序储蓄功能）；

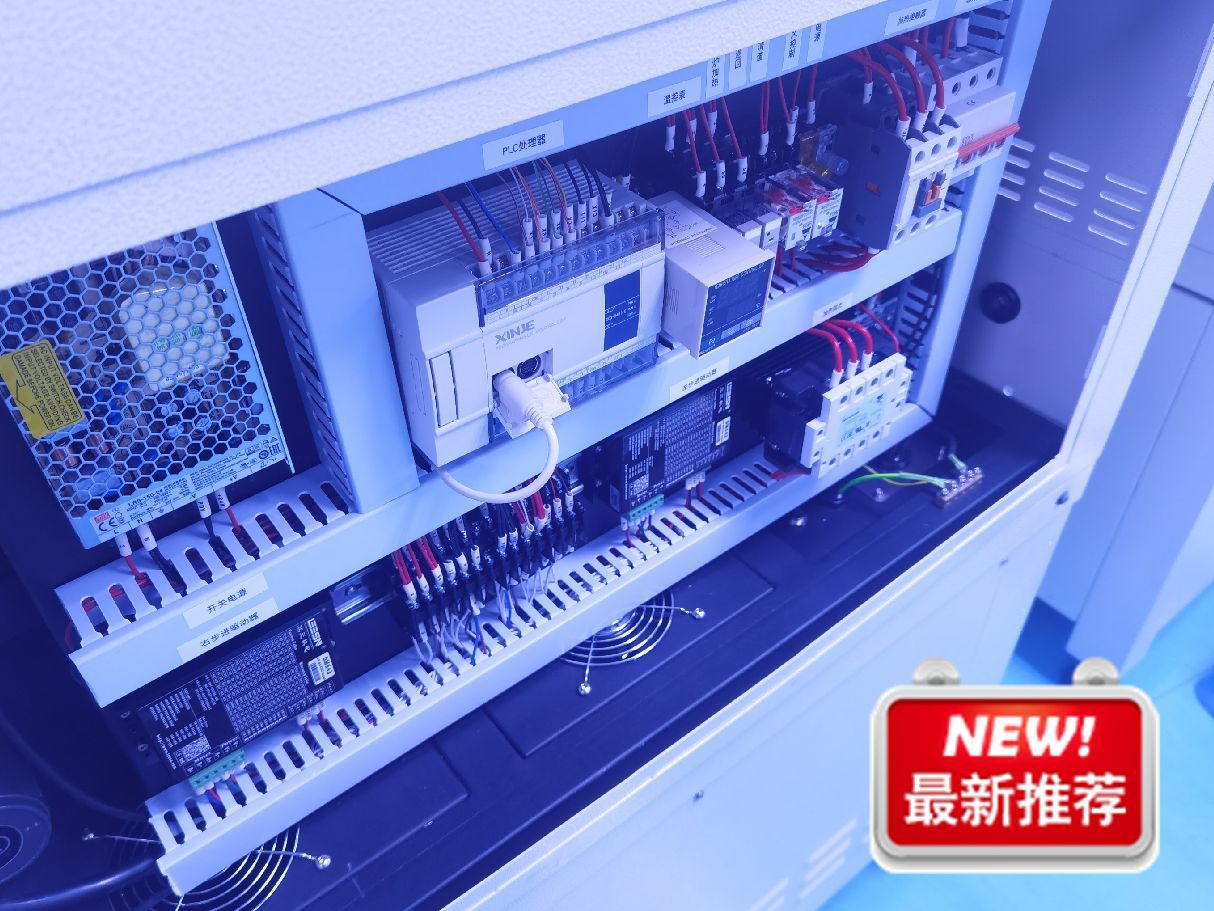

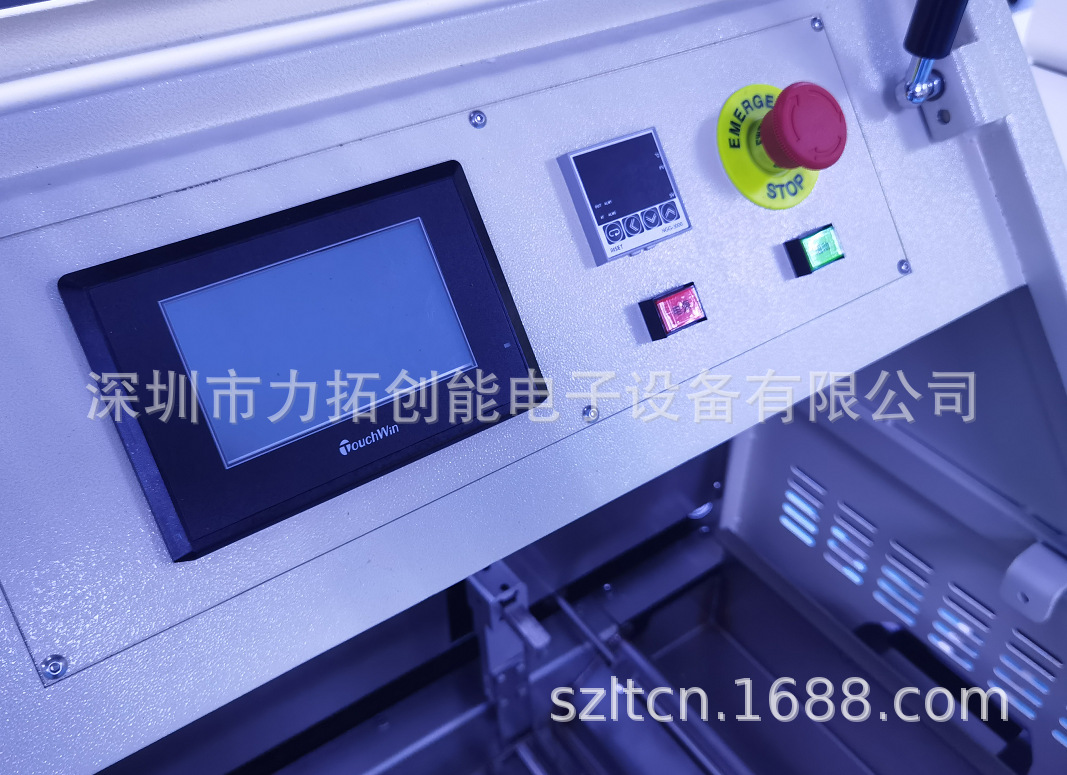

16：KRC智能仪表控制+韩国科特SSR固态加热控制；

17：提高生产效率，可同时焊接批量产品，相比手工提高5倍左右；

18：满足电路板，LED，玩具板，变压器及一般焊锡之产品使用（配合合适的夹具）。

主要技术参数：

1.升降速度可调
2.焊锡之高度可设定0-70mm
3.焊锡时间,其范围从1秒-10秒可任意可调
4.温度控制采用PID控制
5.温度范围：0-450℃
6.预热时间：0-120S
7.自动清渣周期：14S
8.浸焊运行动作周期：10-20S
9.锡炉炉胆采用316不锈钢,探温采用K型热电偶
10.容锡高度：50-60mm
11.炉胆尺寸：650*400*70mm
12.整机尺寸：850*800*550 mm控制箱：400*280*130mm
13.整机重量：100KG
14.电源：220V 50HZ功率：7.2KW
15.消耗功率1.5-2KW/H

LT—P500B+ 自动喷雾预热机

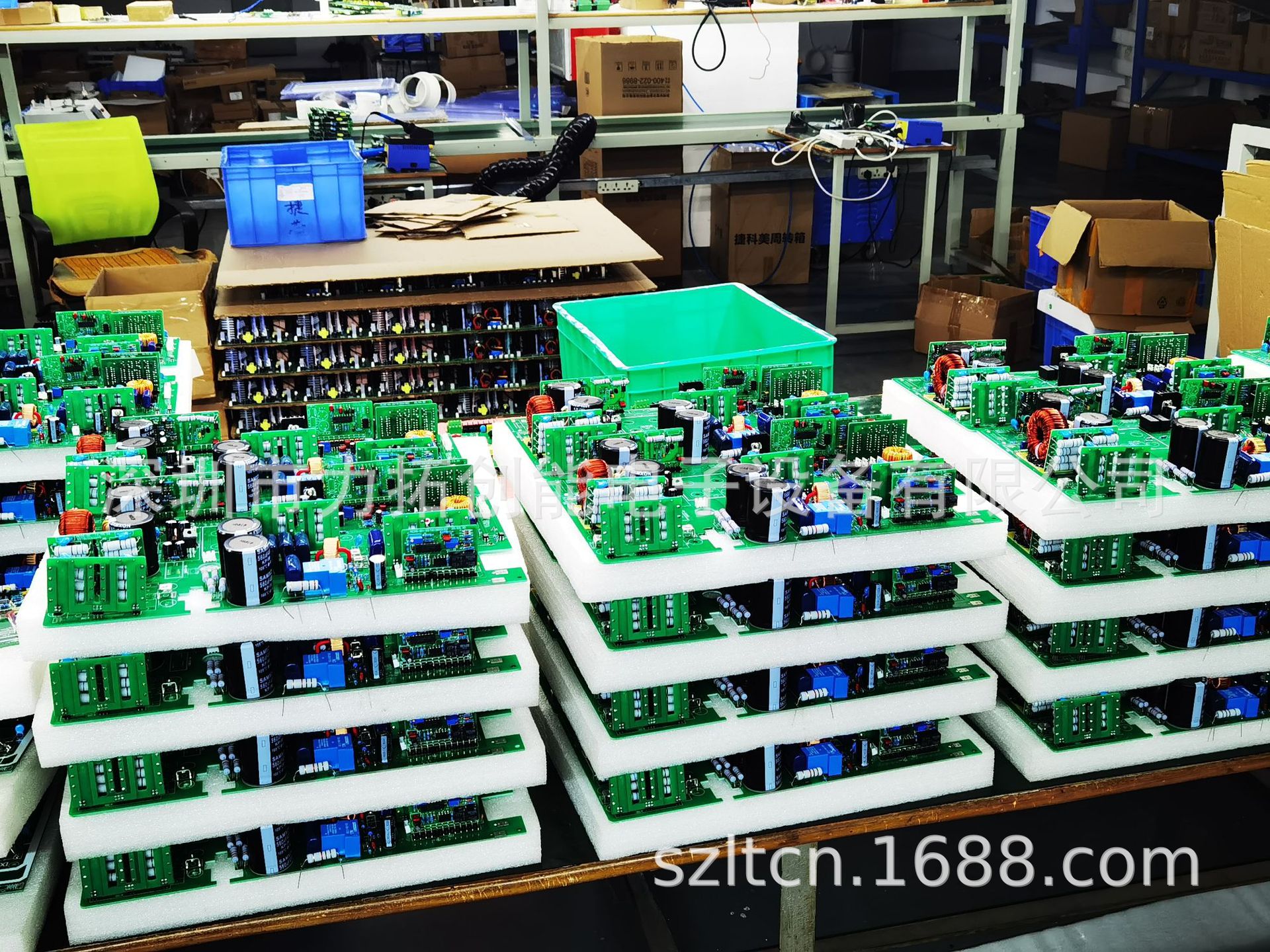

设备批量焊接的产品

设备批量焊接的产品过程

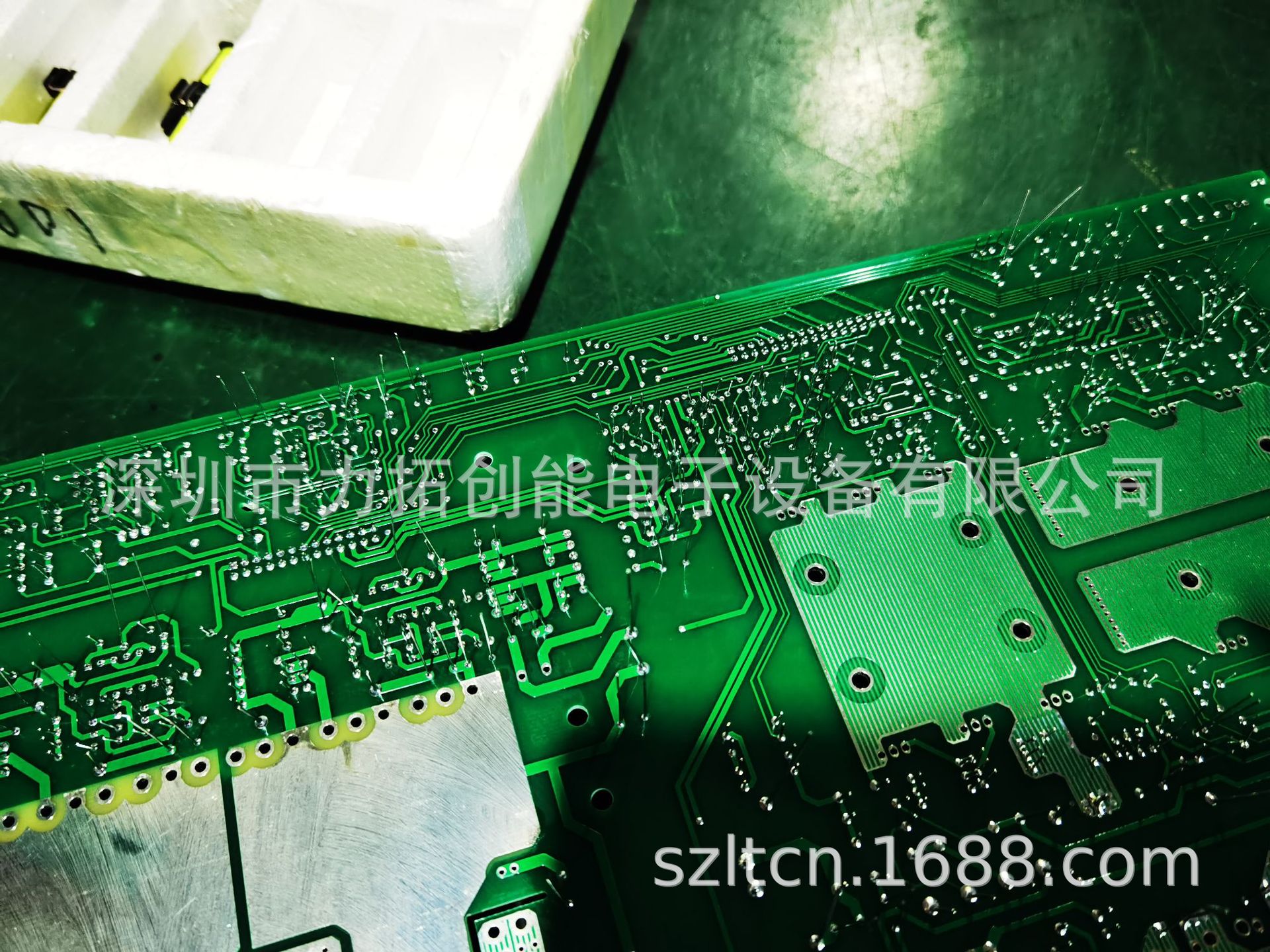

设备批量焊接的产品效果

选择性波峰焊 | 自动浸焊设备 | 助焊剂喷涂设备 |
分享产品

产品名称：自动助焊喷雾预热一体机（停留式预热）
产品型号：LT-P500B+
用途描述：LT-P500系列喷雾平台开发喷雾预热一体机，其停留式预热功能，低能耗，10-15S就满足PCB焊接预热要求
在线咨询：销售热线： 13823298536
加入收藏夹

产品资料

产品状态

产品特点
LT-P500系列喷雾平台开发喷雾预热一体机，其停留式预热功能，更低的能耗，10-15S就满足PCB焊接预热要求！

产品描述
产品参数
产品参数：
型号ModelLT-P500B+  （预热停留式）
外型尺寸L*W*HExternal Size L*W*H
L1500mm*W950mm*H1200mm
注（不含风机高度 250-350MM）
重量WeightApprox.280kg
控制Control Mode
PLC+触摸屏
PCB传输高度PCB conveyor height
750±30mm
运输速度Conveyor speed
0-3000mm/min
传送方向Conveyor direction
左～右（可订制 右～左）
PCB边缘空间PCB edge space
≥5mm
轨道调幅宽度
Conveyor width adjusting
MAX50～320mm
调幅方式Width adjusting mode
手动
喷咀数量Nozzle quantity
1个
喷咀类型
Nozzle type
高雾化进口喷咀
驱动方式Drive mode
移动喷雾
元器件高度Components height
上60MM下40mm(可定制)
容量Material tank volume
4L
排风量要求Draft capacity
10m3/min以上

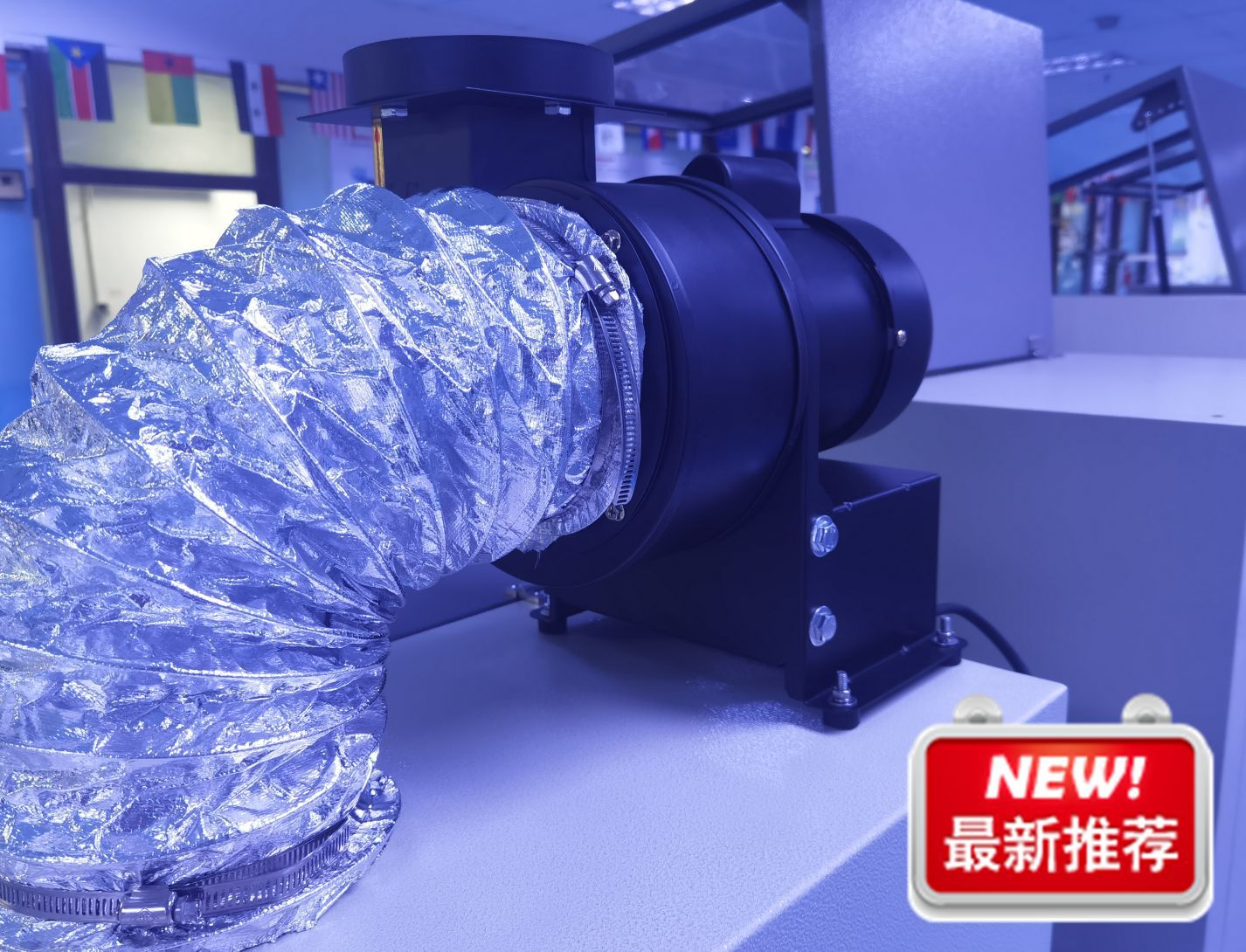

排风机Exhaust fan选配
电源Power supply
AC380V /220V 50～60HZ
总功率Total power
2.5KW/1.2KW
气压Pressure
0.4－0.6Mpa
