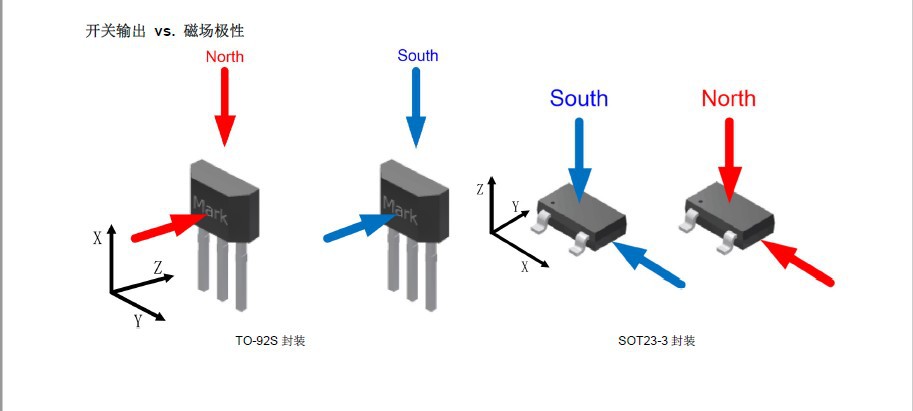

CC7031感应磁场方式

概述
CC7030是一颗同时内置AMR磁阻和霍尔的微功耗、高灵敏度全极型、并具有闩锁输出的磁传感芯片，可直接取代传统的磁簧开关。适
用于使用电池作为电源的便携式电子产品以及其他低功耗电路。
CC7030具有全极性磁场辨别能力，只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭，减少了组装时辨别磁极的困扰。CC7030
内部电路包含了AMR磁阻检测模块、霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。由于
CC7030使用先进的AMR+HALL原理，能够同时检测X轴和Z轴方向的磁场。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应
力，以及温度梯度所造成的失调电压，提高器件的一致性。同时该产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。
CC7030提供3引脚SOT23-3和TO-92S封装，工作温度范围为-40~85℃。
特性
 AMR+HALL 单芯片结构
 微功耗，反应速度快，工作频率33Hz
 工作温度范围：-40℃～+85℃
 宽电源电压范围：1.8V 至5.5V
 磁场检测灵敏度高，全极型检测。
 TO-92S 和SOT23-3 小尺寸封装
 磁场检测方向：X 轴及Z 轴，2D 感应
 符合RoHS 标准
