小接收，大电流，宽电，多功能，迷你无线接收板

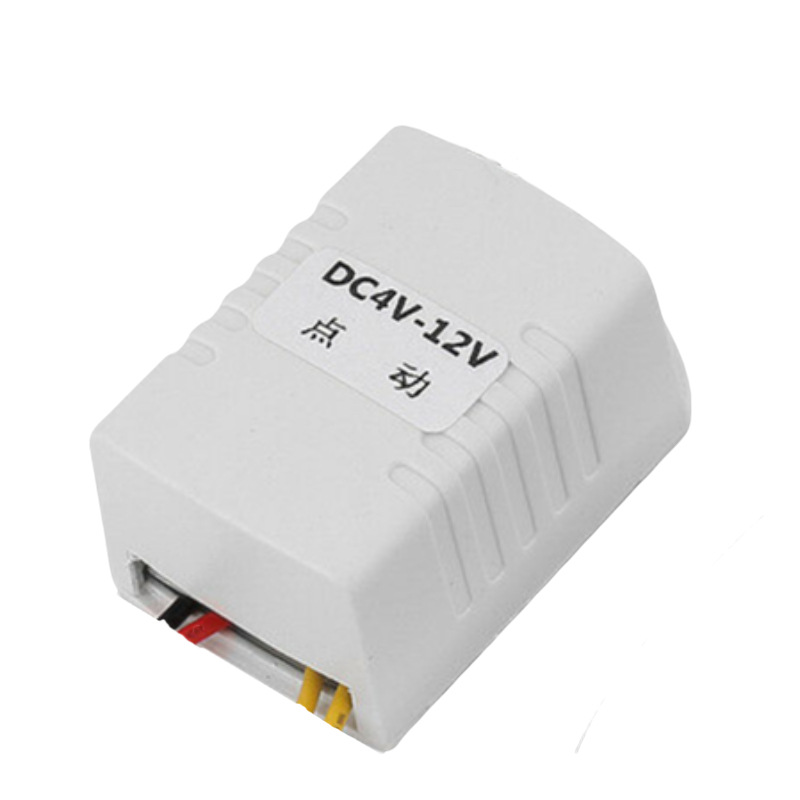

工作电压：DC4V-12V （4V 4.5V 5V 6V 7.4V 9V 12V 皆可）

静态工作电流：7-9mA

工作电流：70-130mA

继电器规格：DC5V 20A ( 14VDC 12A 120VAC 7A）

最大负载： 10A 建议负载小于7A

尺寸：34*23*15mm

学习型：学习按钮加配遥控器

工作方式：点动 自锁 互锁 对码按键切换

点动 --------------按住----开，松手---关
（按住发射按钮，接收继电器吸合，线路接通，松手，继电器断开，线路断开）



自锁---------------按一次----开，再按一次---关

（按一次发射按钮，接收继电器吸合，线路接通，再按一次发射按钮，接收继电器断开，线路断开）




互锁---------------A 开 B 关

（按发射A 按钮，接收继电器吸合，线路接通，按发射A按键，接收继电器断开，线路断开）

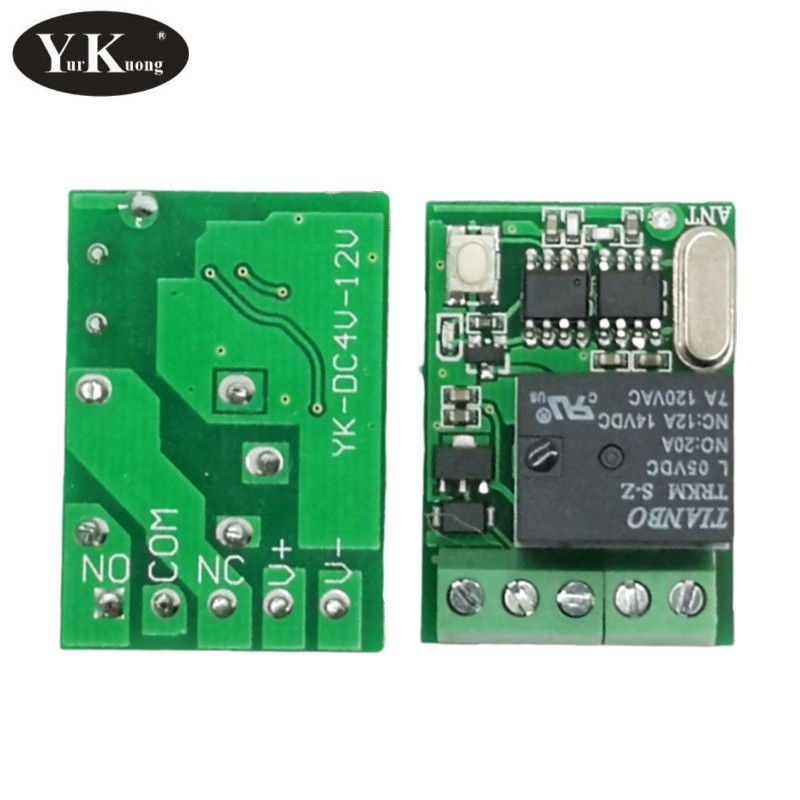

接线端：

V- -----输入负极-

V+ -----输入正极+

NC-------常闭端

COM-----公共端

NO-------常开端

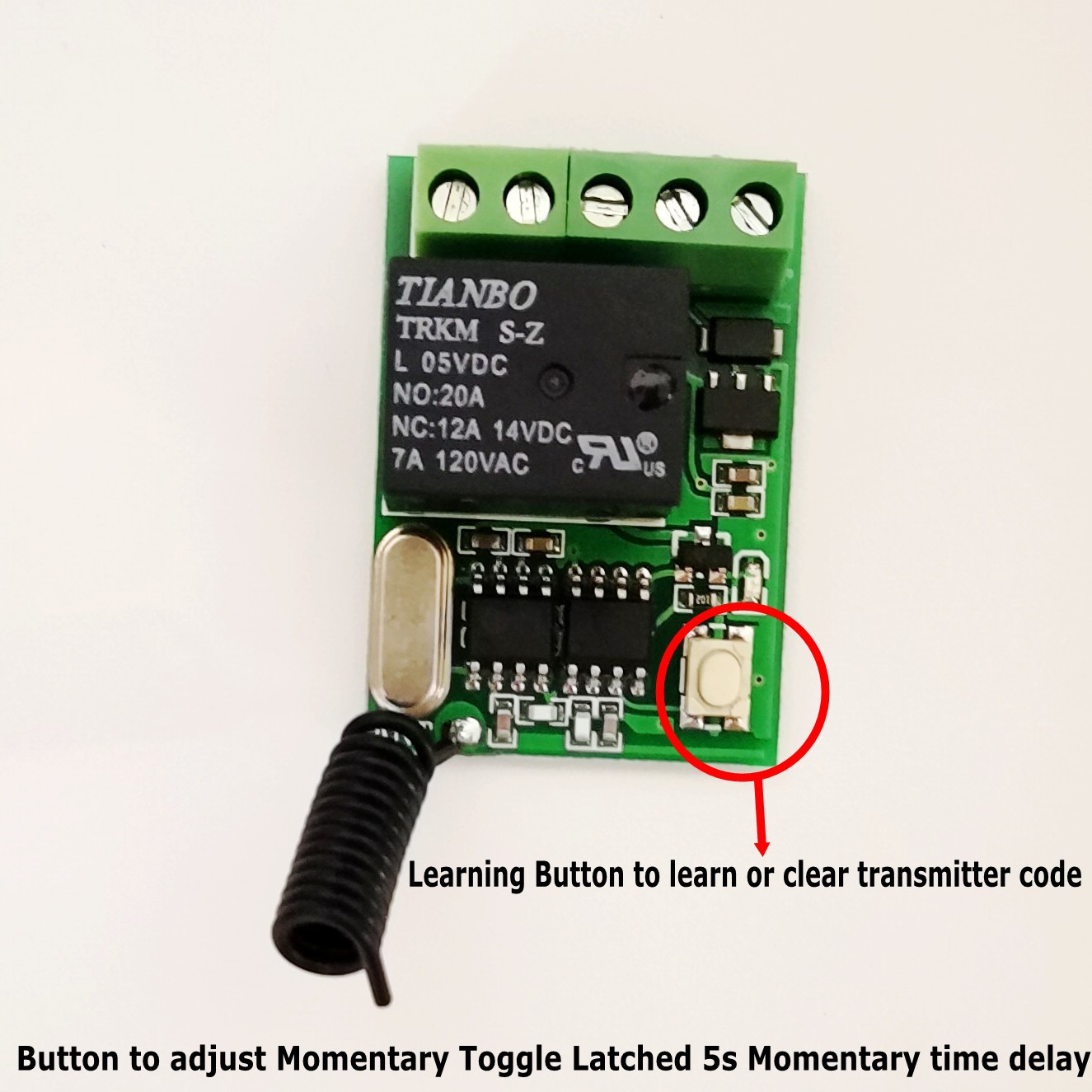

清码：

长按学习按钮，直到接收指示灯闪1下，连续闪2下，连续闪3下，连续闪4下，连续闪5下，松开，表示清码成功

学习：

按一下学习按钮松手，指示灯亮松开，按遥控器同个按键3次（自锁/点动模式）（互锁模式下）按遥控器A键1次，按遥控器B键1次，再按遥控器B键1次

点动 自锁 互锁 切换

互锁------按学习按钮直到指示灯闪1下，松手，

点动------按学习按钮直到指示灯连续闪2下，松手

自锁------按学习按钮直到指示灯连续闪3下，松手

点动延时5秒----按学习按钮直到指示灯连续闪4下，松手
