1.本控制器为12V/24V自动适应，首次安装时，请确保电池有足够的电压，以便控制器能够识别为正确的电池类型。

2.将控制器尽量靠近电池安装，以避免电线过长造成压降，影响正常电压判断。

3.本控制器适用于各种铅酸电池（包括开口，密封，胶体等），锂离子电池，磷酸铁锂电池。

4.本控制器只能使用光伏板作为充电源，请勿使用直流或其他电源作为充电源。

6.本控制器运行的时候会发热，请注意将控制器安装在平整，通风良好的表面。

1.采用工业级主控芯片。

2.红外遥控设置，LED显示，断电记忆功能，IP68防护等级。

3.完整的四阶段PWM充电管理。

4.内置过流/短路保护，开路保护，反接保护，均为自恢复型，不损伤控制器。

5.双MOS防倒灌电路，超低发热量。

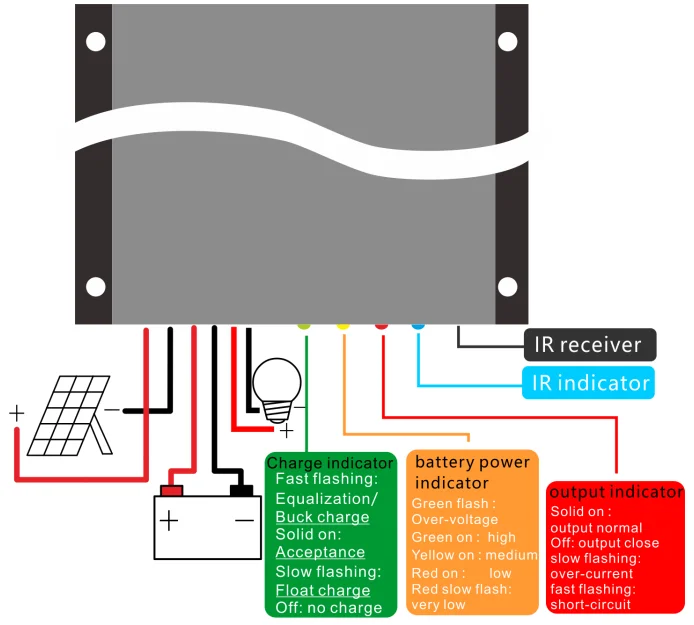

1.将蓄电池正负极按图示接入控制器，控制器将会自动检测蓄电池电压，并依据检测到的电池电压进行系统类型识别。

2.将负载正负极按图示接入控制器，注意不要反接。

3.将太阳能板按图示接入控制器。

注意：请严格按照以上顺序进行接入，否则可能会损坏控制器。

      拆卸顺序与接线顺序相反。

1. 控制器通电后，控制器首先对电池电压类型进行识别，如果电池电压低于18V，则识别为12V系统，如果高于18V，则识别为24V系统。

2. 识别完系统电压后，用户可将遥控器对准红外接收口，按下想要的电池类型，此时蓝灯闪    烁，设置即完成，无需重启。

3. 本控制器支持3种电池类型，分别是：

12V铅酸电池（包括免维护型，开口型，胶体型等）

11.1V锂离子电池（3串，即3*3.7V，包括容量型和动力型）

12.8V磷酸铁锂电池（4串，即4*3.2V）

如果是24V系统，则分别对应：

24V铅酸电池（包括免维护型，开口型，胶体型等）

22.2V锂离子电池（6串，即6*3.7V，包括容量型和动力型）

25.6V磷酸铁锂电池（8串，即8*3.2V）

4. 设置完电池类型后，再选择负载的工作模式，其中系统（24H）为负载常开模式，即负载输出一直通电（除非低电保护），光控（D2D）表示负载为白天关闭，晚上打开，1-13则表示负载为晚上打开后，延时1-13小时后关闭，其中后2种模式一种用于太阳能照明系统，能够实现无人自动值守和控制。

5. 当需要临时打开或者关闭负载时，按下手动（H），进入手动模式后，再按下ON/OFF可以手动开关负载，一般用于测试负载的连接是否正确
