输出形式

型号

接线方式

漫反射式

直流NPN三线常开

G18-D30NK

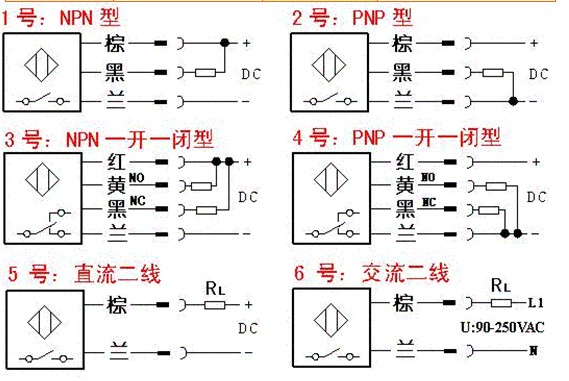

见（1）号接线图

直流NPN三线常闭

G18-D30NB

直流PNP三线常开

G18-D30PK

见（2）号接线图

直流PNP三线常闭

G18-D30PB

直流四线多功能输出

G18-D30NK/B

见（3）号接线图

交流二线SCR输出

G18-D30JK

见（6）号接线图

NPN(0.1ms,距离10m)

G18-D10NK

见（1）号接线图

镜反射

直流NPN三线常开

G18-R2NK

见（1）号接线图

直流PNP三线常开

G18-R2PK

见（2）号接线图

直流四线多功能输出

G18-R2NK/B

见（3）号接线图

交流二线SCR输出

G18-R2JK

见（6）号接线图

对射式

直流NPN三线常开

G18-T5NK

见（1）号接线图

直流PNP三线常开

G18-T5PK

见（2）号接线图

交流二线常开输出

G18-T5JK

见（6）号接线图

交流五线继电器输出

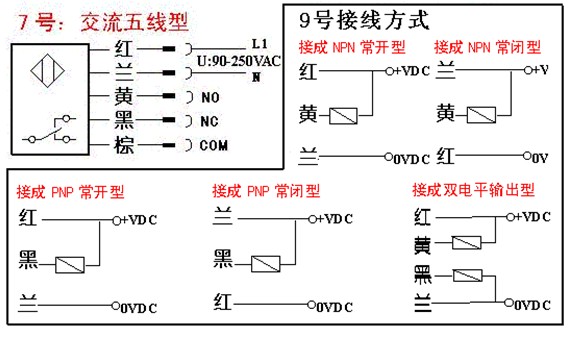

见（7）号接线图

检测距离

漫反射型：30cm

新增3cm/50cm规格

工作电压

直流型：10-30VDC

新增5V规格

镜反射型：2m

交流型：90-250VAC

对射型：  5m

静态电流

DC三线型≤20mA

回差值

不大于检测距离10%

响应频率

200Hz

指向角

3-20°

电流输出

200mA

调节方式

防护等级

IP66

残留电压

DC三线式：≤1.5VDC，AC二线式：≤12VAC

温度影响

在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下

绝缘电阻

≥50MΩMin（500VDC Mega基准）

耐压

1500VAC 50/60Hz一分钟

抗振动

抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时

抗冲击

抗冲击：500M/S²( 50G )  X、Y、Z各方向3次

环境温度

工作时: -30 to +80℃(未结冰状态下)

储存时: -30 to +80℃未结冰状态下)

环境湿度

工作时: 35 to 95% RH

指示灯

动作显示（红色LED）

连接方式

电缆连接（长度2m）
