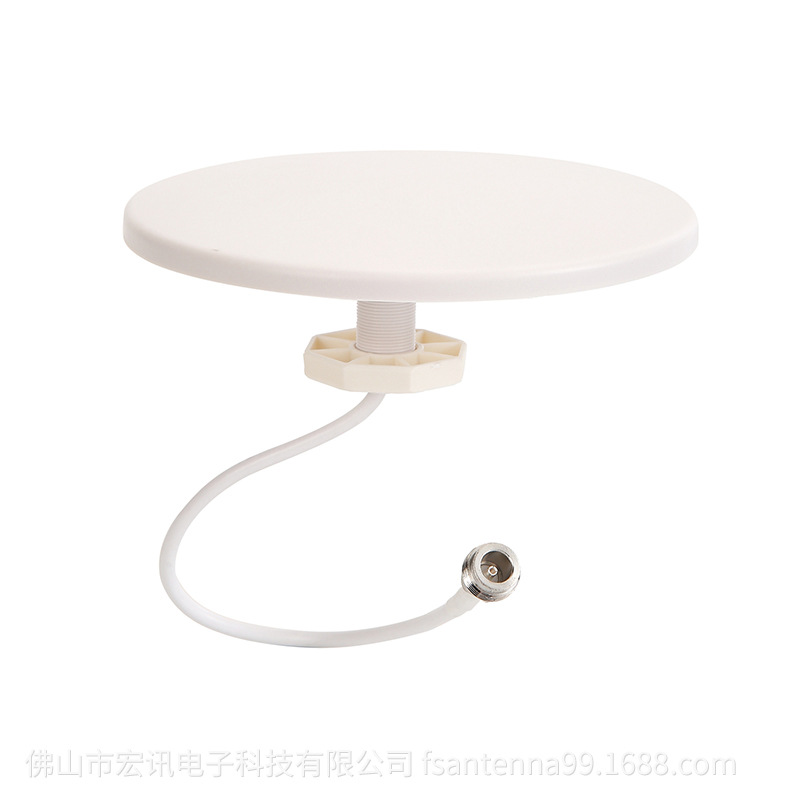

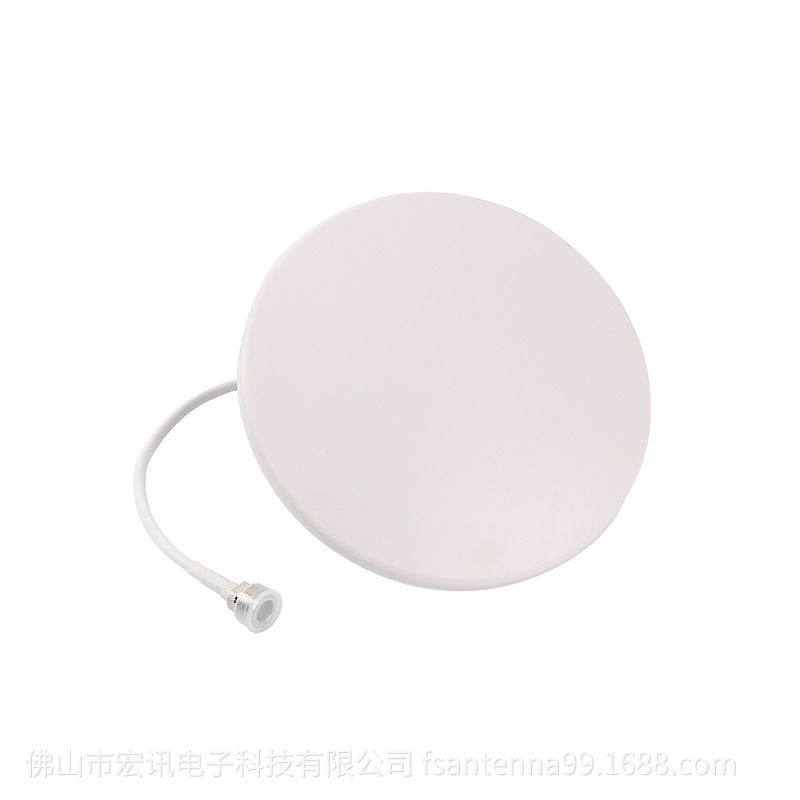

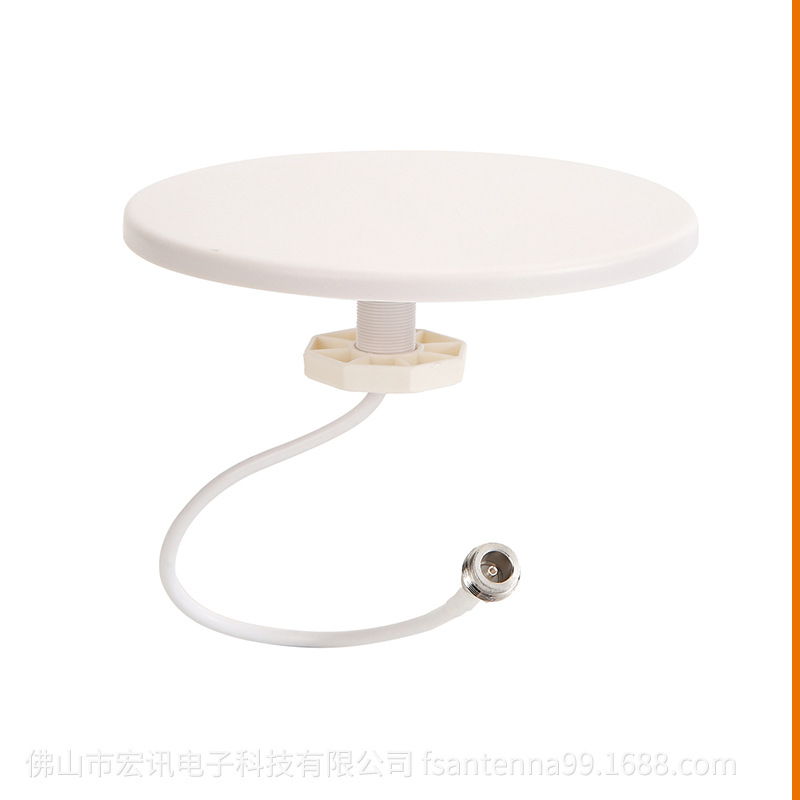

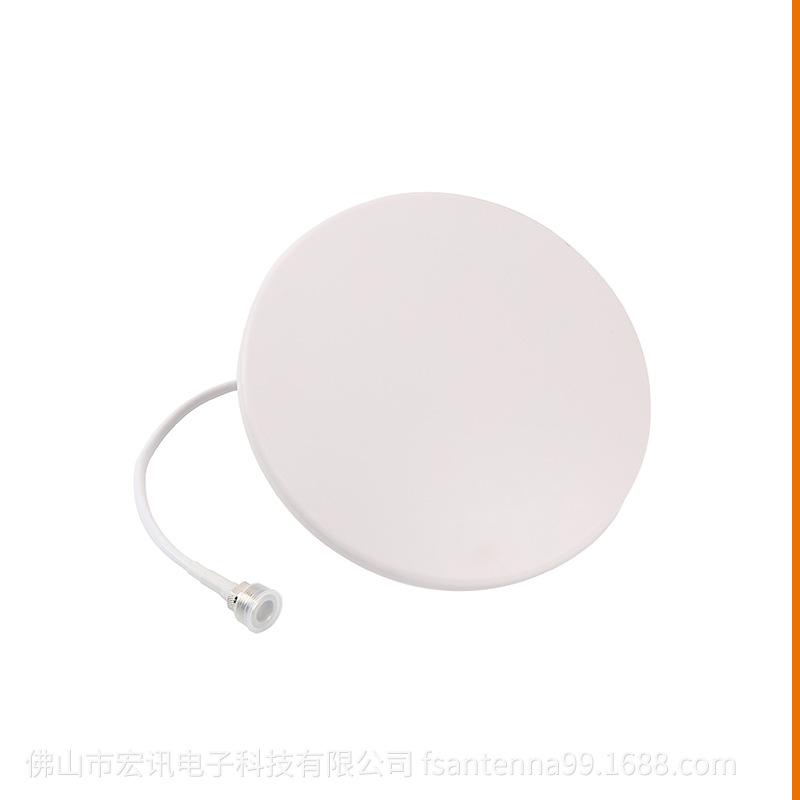

Model 型号

TQI-XD0738-4

Electrical specifications 电气指标

Frequency range 频率(MHz)

698-960

1710-3800

Polarization 极化方式

Vertical

Gain 增益(dBi)

2/4±1

Horizontal Beam width 水平波瓣宽度(º)

360

Vertical Beam width垂直波瓣宽度(º)

55 / 85

Impedance 阻抗(Ω)

50

VSWR 驻波比

≤2.0

Maximum input power 最大输入功率(W)

50

Lightning protection 雷电保护

DC Ground

Mechanical specifications 机械指标

Connector 接头

N-Female

Dimension尺寸(mm)

Φ170×10

Cable电缆

RG58/U, 30CM

Radome material 外罩材料

ABS

Radome color 外罩颜色

White

Antenna weight 天线重量(kg)

0.25

Operating temperature 工作温度(℃)

-40～50
