产品类型：HD-SDI高清光端机系列

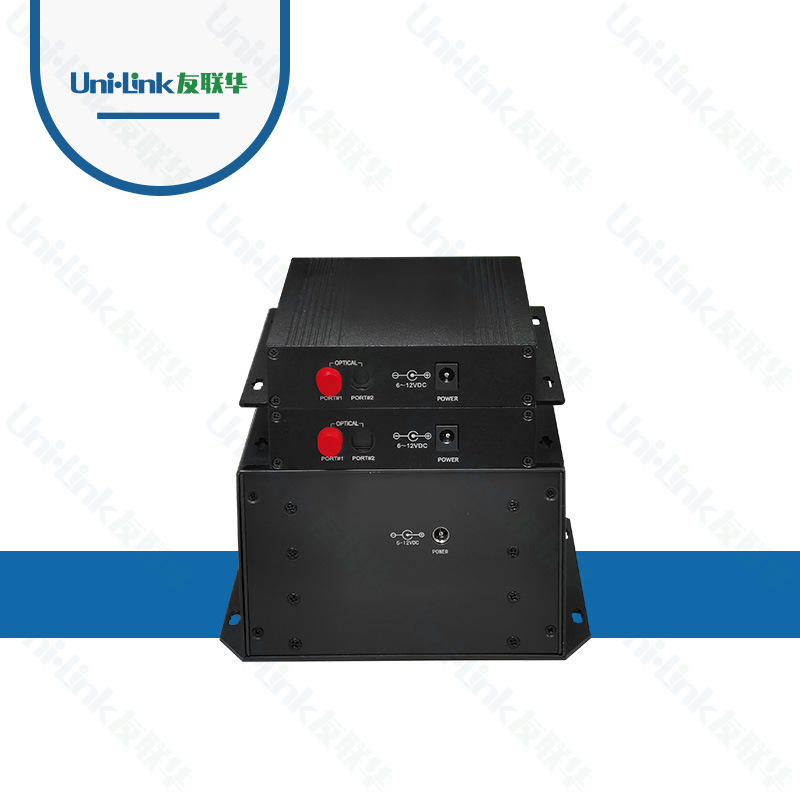

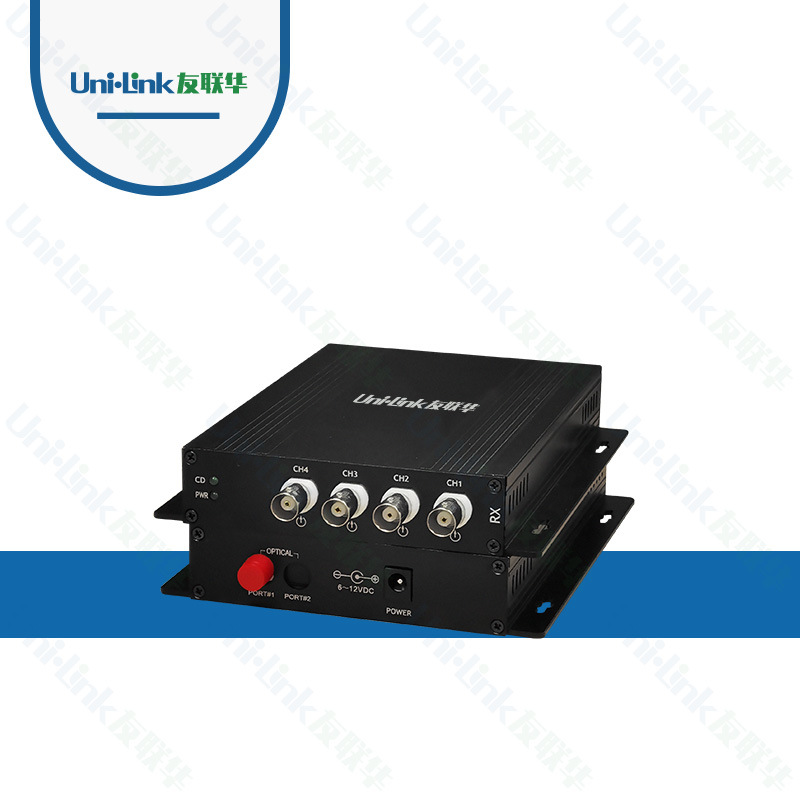

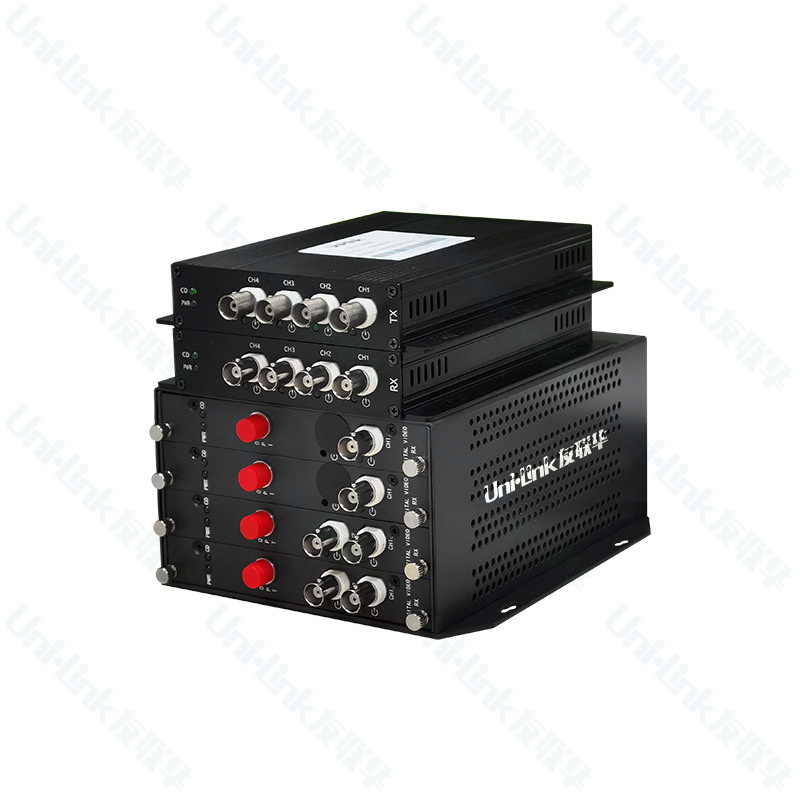

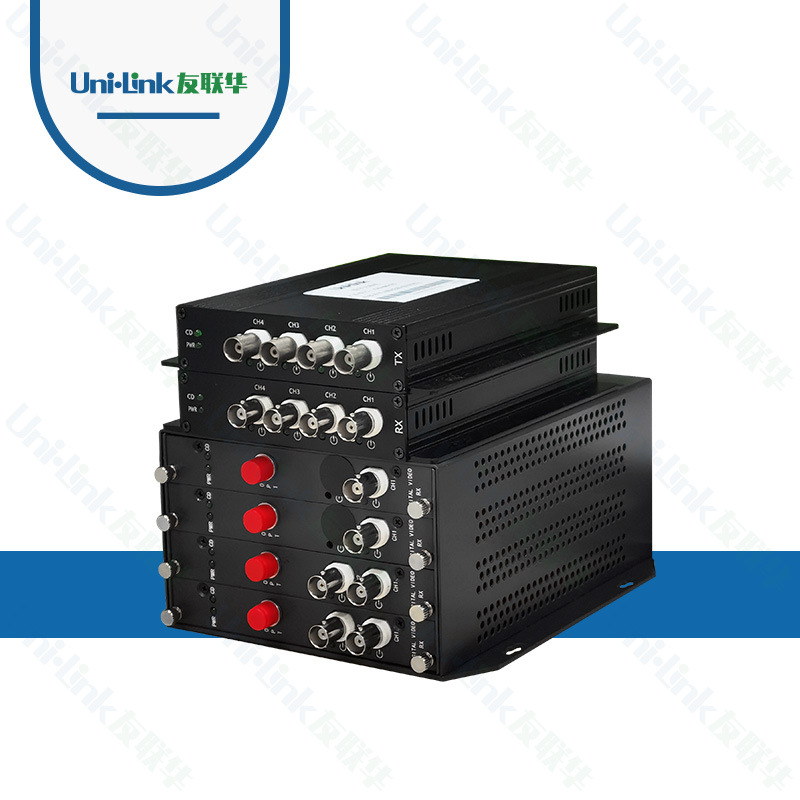

产品名称：1/2/4/8路HD-SDI光端机
产品特点：
- 兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，
- 支持1485Mb/s和270Mb/s速率
- 可选SMPTE 424M 3G-SDI标准信号，速率为2.97Gb/s
- 可选2路HD-SDI（BNC）环出
- 支持1080P@60, 50 (订货时声明), 1080P@30, 29.97, 25, 24, 23.98、1080I@59.94, 60, 50、720P@59.94, 60, 50, 30, 29.97,25, 24, 23.98、以及625i、525i 等多种视频格式
- 输入具有电缆均衡功能，可补偿电缆传输的损耗
- 内置ESD和浪涌保护电路，能有效防止静电和雷击损坏
- 提供光消失告警，输出信号状态指示和输入信号锁定状态指示
- 1路反向RS485接口，采用半双工接口，最高支持115.2Kb/s波特率
质保：3年
规格参数：
光学指标
波长
1310nm/1550nm(默认)
光纤类别
多模62.5/125μm，单模9/125μm
传输距离
多模最大1km，单模20~100km
接口类型
FC、ST、SC可选
视频参数
视频阻抗
75Ohm（非平衡）
视频电平
800mVp-p±10%
标准
兼容SMPTE 424M 3G-SDI、SMPTE-292M HD-SDI和
SMPTE-259M SD-SDI标准信号
速率
2.97Gb/s、1.485Gb/s和270Mb/s自适应
回波损耗
>15dB
上升、下降时间（HD-SDI）
≤270ps
上升、下降时间（SD-SDI）
≤1.50ns
SD-SDI对准抖动 (1KHz)
≤0.2UI
SD-SDI定时抖动 (10Hz)
≤0.2UI
HD-SDI对准抖动 (100KHz)
≤0.2UI
HD-SDI定时抖动 (10Hz)
≤1.0UI
视频接口防雷抗冲击电压
不低于(1.2/50us)+4.0KV
视频接口防雷抗冲击电流
不低于(8/20us)+1.0KA
接口类型
BNC座
数据参数
数据格式
RS-422或RS232或RS-485(2线 或 4 线)
波特率
0~115.2Kb/s
误码率
<10-9
接口类型
凤凰端子
工作环境
环境温度
-30℃~+60℃
贮存温度
-55℃~+85℃
相对湿度
0~95%无冷凝
无故障工作时间
>10万小时
工作电压
机箱供电：110VAC~240AC，独立供电：DC12V
电气机械
项目
1路
2路
4路
8路
尺寸(W×H×D)mm
101x36.2x35
180x123x30
180x123x30
434x44x155
认证、检测
ISO9001:2008，CE , FCC , RoHS，公安部检测
EMI：EN 55032:2015
EN 55035:2017
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EMS：IEC 61000-4-2: 2008（静电测试）
IEC 61000-4-3: 2010（辐射抗干扰测试）
IEC 61000-4-4: 2012（瞬态脉冲干扰测试）
IEC 61000-4-5: 2014（浪涌测试）
IEC 61000-4-6: 2013（传导抗干扰测试）
IEC 61000-4-8: 2009（磁场抗扰测试）
IEC 61000-4-11: 2004（电压跌落、中断测试）
FCC SDOC：FCC Part 15 Subpart B Class A
公安部检测：Q / ATGT 001-2018（企业标准）
订购信息：（可以增加视频、数据、电话、音频、对讲、以太网等信号）
型号
描述
UL9000-HDSDI100-FT/FR
1路HD-SDI信号输入
UL9000-HDSDI115-FT/FR
1路HD-SDI信号输入，1路反向485
UL9000-HDSDI215B-FT/FR
2路HD-SDI信号输入，1路双向485
UL9000-HDSDI225B-FT/FR
2路HD-SDI信号输入，2路双向485
UL9000-HDSDI415B-FT/FR
4路HD-SDI信号输入，1路双向485
UL9000-HDSDI425B-FT/FR
4路HD-SDI信号输入，2路双向485
UL9000-HDSDI815B-FT/FR
8路HD-SDI信号输入，1路双向485
UL9000-HDSDI825B-FT/FR
8路HD-SDI信号输入，2路双向485
상품정보 제공고시
원산지 심천, 중국 수입 여부 아니 주문 번호 HD-SDI HD 광 트랜시버 시리즈 브랜드 Uni · 링크 친구 Lianhua 항목 번호. 1/2/4/8 방식 HD-SDI 광 트랜시버 모델 UL9000-HDSDI100-FT/FR 인터페이스 유형 FC/ST 전송 거리 멀티 모드 최대 1km, 단일 모드 20 ~ 100km 외관 크기 101x 36.2x 35 신호 대 잡음 비율 15dB 신호 임피던스 / 대역폭 / 전력 공급 110VAC ~ 240 전력 소비 / 유형 비디오 광 트랜시버 국경 간 수출이 독점적으로 가능한지 여부 아니 -
