GOT Simple系列全新升级
5项新功能焕然一新：
1.存储器容量扩充
2.支持RS-485连接
3.支持轮廓字体
4.强化数据的可追溯性
5.实现远程维护





GS2107-WTBD-N参数说明：TFT彩色液晶;7吋;800*480点;65536色;15M



GS2107-WTBD-N新款与GS2107-WTBD的区别，GS2107-WTBD-N可以完全替代GS2107-WTBD,在GS2107-WTBD的原基础上升级了性能，触摸屏尺寸不变，开孔尺寸均无变化。



GOT SIMPLE系列升级后，用户存储器容量大幅度提升，在创建画面时不用过于担心程序容量。



GS2107-WTBD-N支持RS-485连接,与RS-422接口共用，可连接可编程控制器、变频器、伺服等各种FA机器、条形码阅读器、温度调节器、支持MODBUS®的机器。



1、 三菱电机新推出两款7寸和10寸的GS系列HMI，用于升级替代原有的GS2107-WTBD和GS2110-WTBD，GS2107-WTBD和GS2110-WTBD将进行停产







新版与旧版的电源类型、面板颜色、显示部、分辨率这些都没有分别。


2、尺寸
  安装尺寸方面GS2110-WTBD-N与GS2110-WTBD一样，GS2107-WTBD-N与GS2107-WTBD一样，也就是说只要画面尺寸是一样的，安装尺寸就一样。用户更换相同尺寸的触摸屏安装面板不必重新做，便于更换。


3、性能提升
  1)、GS现有品内存扩展(9MB→15MB)。
  2)、支持VNC服务器
  3)、以往GS系列不支持RS-485,现在可支持。
  4)、在旧品GS功能的基础上添加了轮廓字体，操作日志的功能。

4、软件版本
   首先用户需安装新版本软件GT-Works3 1.250L。
   安装完成后，打开软件，新建工程，可进行机种选择。
   打开旧HMI程序，系统画面里的机种设置，机种更改完成后，下方显示触摸屏型号。
   机型更改完成后，程序可正常下载。

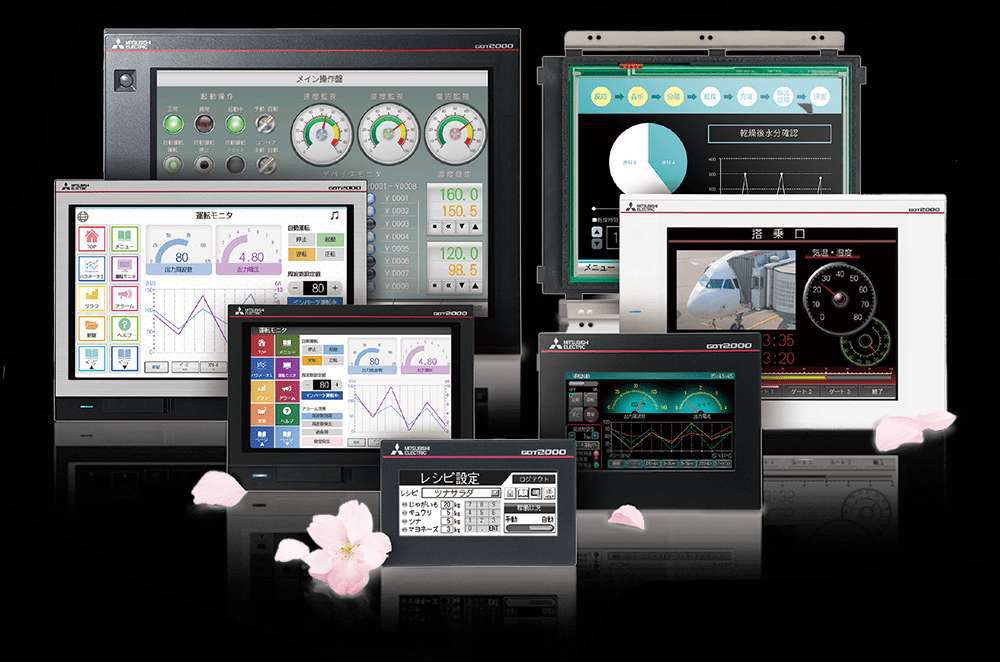

三菱触摸屏产品结构合理，使用方便，配合三菱PLC使用效果更佳。支持透明传送功能，更方便现场调试。
老款的A900、GT11、GT12、GT15、GT16已经退出市场，新产品在尺寸上兼容旧产品，部分替换情况如下：
3.8寸单色，现使用型号：GT2103-PMBLS，淘汰老型号：GT1020-LBL-C
4.5寸单色，现使用型号：GT2104-PMBDS，淘汰老型号：F930GOT-BWD-C、GT1030-LBD-C、GT1030-HBD-C
5.7寸单色，现使用型号：GT1450-QMBD/GT1050-QBBD-C，淘汰老型号：GT1150-QBBD-C、F940GOT-LWD-C、F940GOT-BWD-C
5.7寸彩色，现使用型号：GT1455-QTBD/GT1055-QSBD-C，淘汰老型号：F940GOT-SWD-C、GT1155-QSBD-C
8.4寸彩色，现使用型号：GT2308-VTBA，淘汰老型号：GT1265-VNBA、A965GOT、A960GOT
10.4寸彩色，现使用型号：GT2310-VTBA/GT2510-VTBA，淘汰老型号：A970GOT、A975GOT、GT1175-VNBA-C、GT1275-VNBA、GT1675-VNBA、GT1575-VNBA
12.1寸彩色，现使用型号：GT2512-STBA/GT2712-STBA，淘汰老型号：A985GOT-TBA、GT1585-STBA、GT1685M-STBA
15寸彩色，现使用型号：GT2715-XTBA，淘汰老型号：GT1695M-XTBA

三菱人机界面常规型号如下：



GS2107-WTBDDC24V,7寸彩色,内置SD槽,mini-USB,232和422/485,网口



GS2110-WTBDDC24V,10寸彩色,内置SD槽,mini-USB,232和422/485,网口



GT2103-PMBLSDC5V,3.8寸单色,内置mini-USB,232和422/485



GT2103-PMBDSDC24V,3.8寸单色,内置mini-USB,232和422/485



GT2104-PMBDSDC24V,4.5寸单色,内置SD槽,mini-USB,232和422/485,网口



GT2308-VTBA AC100-240V,8.4寸VGA,内置SD槽,mini-USB,232和422/485,网口



GT2308-VTBD   DC24V,8.4寸VGA,内置SD槽,mini-USB,232和422/485,网口



GT2310-VTBA   AC100-240V,10.4寸VGA,内置SD槽,mini-USB,232和422/485,网口



GT2310-VTBD   DC24V,10.4寸VGA,内置SD槽,mini-USB,232和422/485,网口



GT2508-VTBA   AC100-240V,8.4寸VGA,内置SD槽,mini-USB,232和422/485,网口



GT2508-VTBD   DC24V,8.4寸VGA,内置SD槽,mini-USB,232和422/485,网口



GT2510-VTBA   AC100-240V,10.4寸VGA,内置SD槽,mini-USB,232和422/485,网口



GT2510-VTBD   DC24V,10.4寸VGA,内置SD槽,mini-USB,232和422/485,网口



GT2512-STBAAC100-240V,12.1寸SVGA,内置SD槽,mini-USB,232和422/485,网口



GT2512-STBDDC24V,12.1寸SVGA,内置SD槽,mini-USB,232和422/485,网口



GT2710-STBAAC100-240V,10.4寸SVGA,内置SD槽,mini-USB,232和422/485,网口



ini-USB,232和422/485,网口



GT2712-STBAAC100-240V,12.1寸SVGA,内置SD槽,mini-USB,232和422/485,网口



GT2712-STBDDC24V,12.1寸SVGA,内置SD槽,mini-USB,232和422/485,网口



GT2715-XTBAAC100-240V,15寸XGA,内置SD槽,mini-USB,232和422/485,网口



GT2715-XTBDDC24V,15寸XGA,内置SD槽,mini-USB,232和422/485,网口



GT1050-QBBD-C老款,DC24V,5.7寸单色,内置mini-USB,232和422/485



GT1055-QSBD-C老款,DC24V,5.7寸256色,内置mini-USB,232和422/485







三菱经济型触摸屏主要功能：



    1、分辨率：WVGA 800*480



    2、程序容量：9MB



    3、显示：TFT彩色液晶65536色



    4、对应RS-422,RS-232



    5、内置Ethernet



    6、内置USB



    7、搭载SD卡槽



    8、IP65F耐环境保护构造



    9、可竖直显示

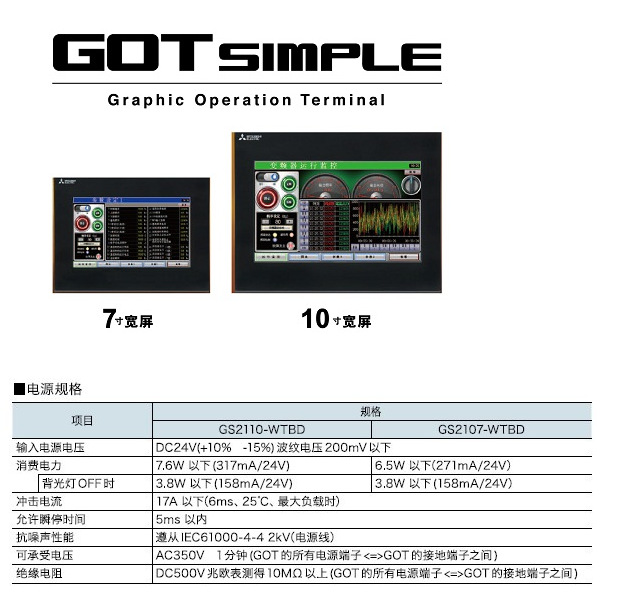

三菱触摸屏GS2110-WTBD电源规格：



    输入电源电压：DC24V(+10%,-15%)波纹电压200mA以下



    消费电力：6.5W以下271mA/24V背光灯OFF时3.8W以下(158mA/24V)



    冲击电流：17A以下(6ms、25℃、最大负载时)



    允许瞬停时间:5ms以内



    抗噪声性能：遵从IEC61000-4-4 2kV(电源线)



    可承受电压：AC350V 1分钟(GOT的所有电源端子<=>GOT的接地端子之间)



    绝缘电阻：DC500V兆欧表测得10MΩ以上(GOT的所有电源端子<=>GOT的接地端子之间)



三菱触摸屏GS2110-WTBD性能规格：



1、显示部分：



      种类：TFT彩色液晶



      画面尺寸：10寸10吋10"



      分辨率：800*480



      显示尺寸：W155*H86.5[mm](横置显示时)



      显示字符数：16点字体时：50字*30行(全角)(横置显示时)



      显示色:65536色



2、背光灯



      LED方式(不可以更换)



      可以设置背光灯OFF/屏幕保护时间



3、触摸面板



    方式：模拟电阻膜方式



      触摸键尺寸：最小2*2[点](每个触摸键)



      同时按下：不可同时按下(仅可触摸1点)



      寿命：100万次(操作力0.98N以下)



4、存储器



      C驱动器：内置快闪卡9M字节



      寿命：10万次



5  内置接口



     RS-422：RS-422, lch



            传送速度:115200/57600/38400/19200/9600/4800bps



            连接器形状:D-Sub 9针(母)



            用途:连接设备通讯用



            终端电阻:330Ω固定



    RS-232：RS-232, lch



            传送速度:115200/57600/38400/19200/9600/4800bps



            连接器形状:D-Sub 9针(母)



            用途:连接设备通讯用、条形码阅读器用



                连接计算机用(软件包数据上载/下载、FA透明功能)



    以太网：数据传送方式:100BASE-TX、10BASE-T、1ch



            连接器形状:RJ-45(模块插孔)



            用途:连接设备通讯用、网关功能用



                连接计算机用(软件包数据上载/下载、FA透明功能)



       USB：依据串行USB(全速12Mbps)标准、lch



            连接基形伏:Mini-B



            连接计算机用(软件包数据上载/下载、FA透明功能)



      SD卡：依据SD规格1ch



            支持存储卡:SDHC存储卡、SD存储卡



            用途二软件包数据上载/下载、日志数据保存



6、蜂呜器输出：单音色(长/短/无可调整)



7、保护构造：IP65F(仅面板正面部分)



8、质量：约0.9kg(不包括安装用的金属配件)



9、对应软件包(GT Designer3的版本)：Version 1.105K以后



三菱触摸屏GS2110-WTBD外形尺寸：W272 * H214 * D56[mm]



三菱触摸屏GS2110-WTBD面板开孔尺寸：W258 *

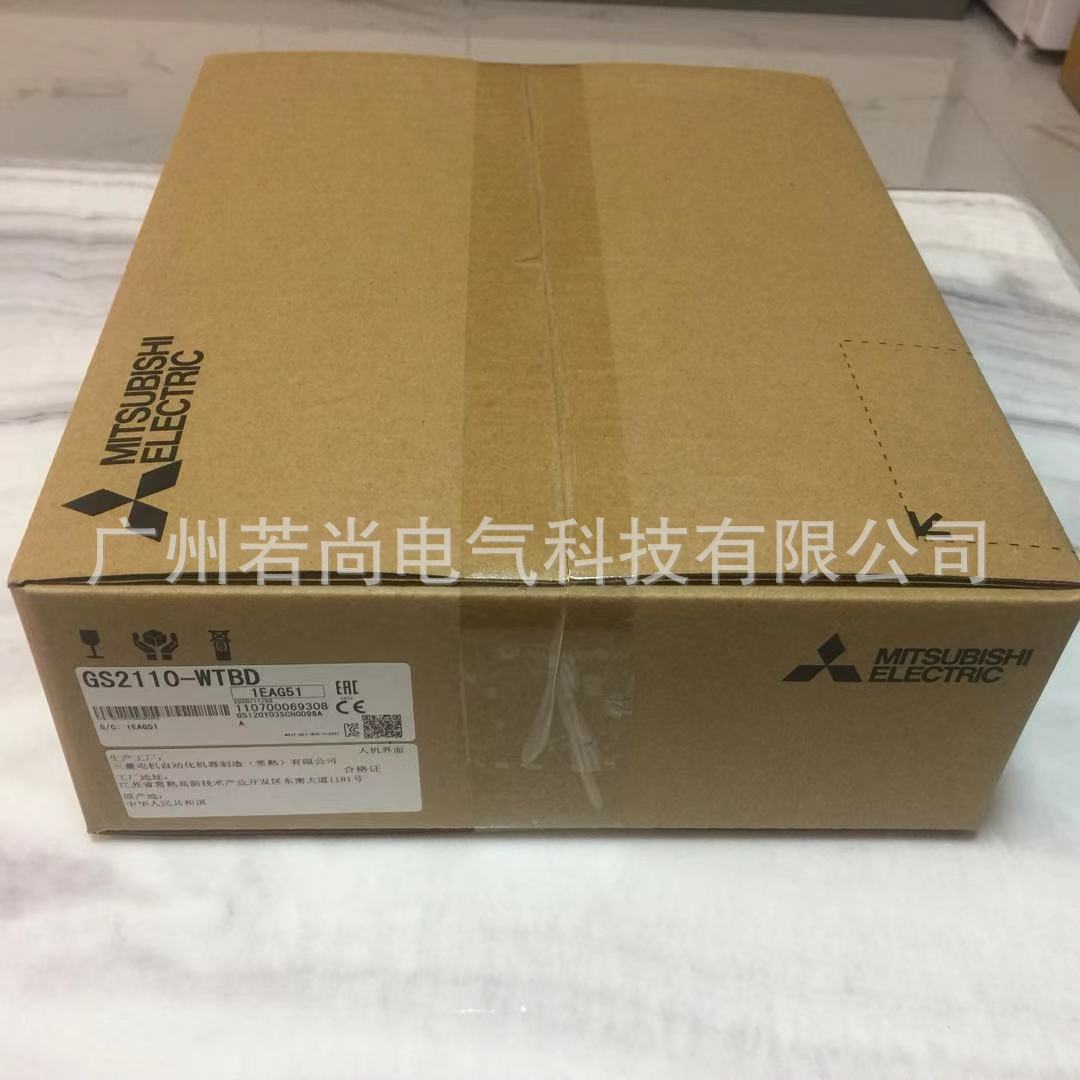

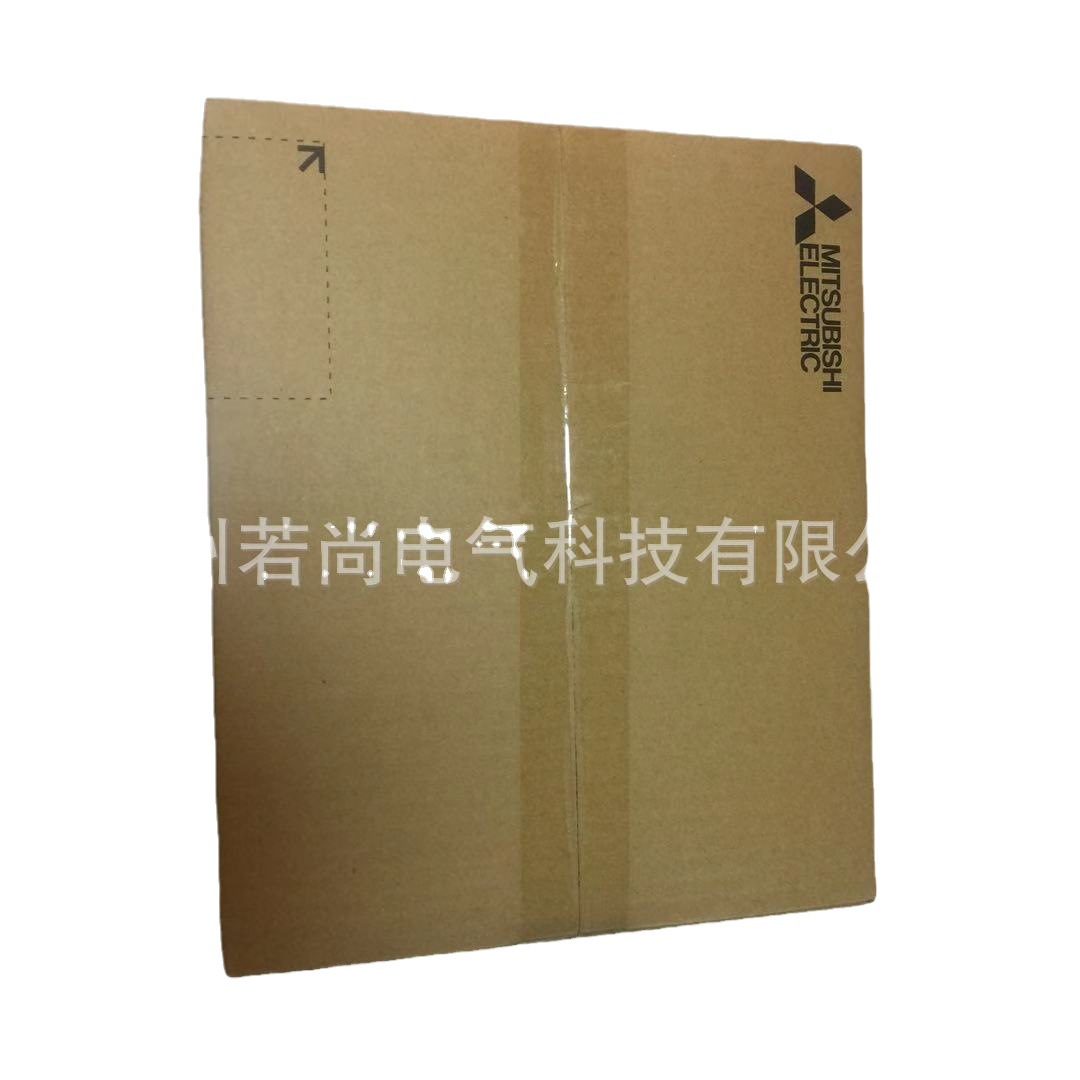

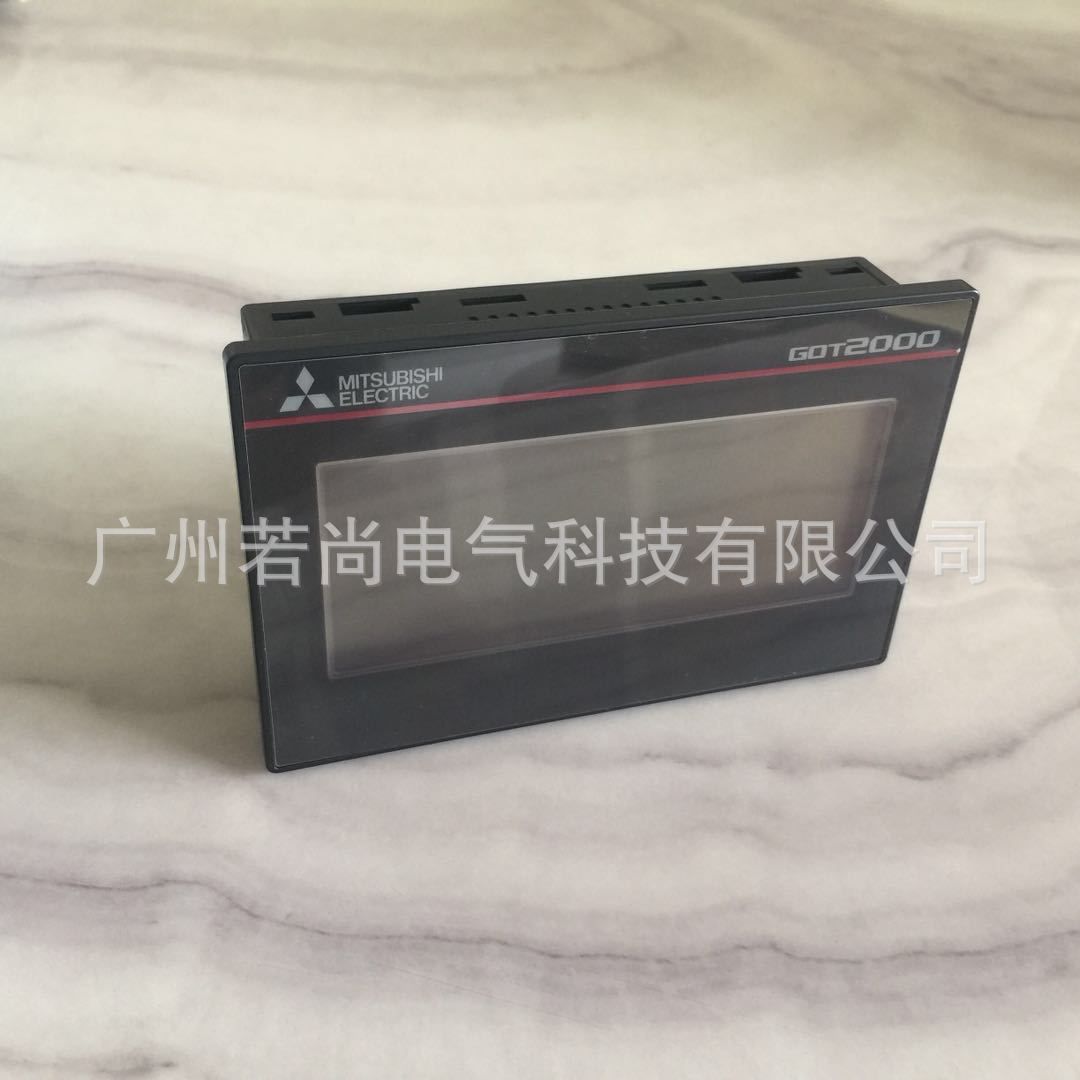

GS2110-WTBD实物图片详情：
