一、技术参数

序号

项目名称

规格参数

1.01

产品名称

低气压

1.02

产品型号

1.03

温度范围

常温（须通过控制实验室内部温度来达到要求，即需使实验室温度达到此范围（20℃+5℃），方可保证低温箱内的温度在此范围）

1.04

显示方式

PID显示

1.05

真空度

133pa

1.06

精度

0.1Kpa

1.07

调节范围

-5 ~ -100Kpa(负压表）

1.08

单位

Kpa

1.09

时间范围

99H59M59S（可设置）

1.10

内箱尺寸

W400 x D400 x H400 mm

1.11

内箱材质

优质SUS201#不锈钢板材料，厚度3MM

1.12

外型尺寸

W650 x D550 x H1300 mm

1.13

外箱材质

SECC钢板，精粉体烤漆处理,厚度为1.5mm

1.14

箱门

单门，开观察窗，冷拉手门锁

1.15

视窗尺寸

300 X 300mm(10mm厚钢化防爆玻璃)

1.16

电源

AC 220V±10% 50HZ

1.17

功率

1.0KW

1.18

机台重量

约200KG

二、概述

2.01

用途

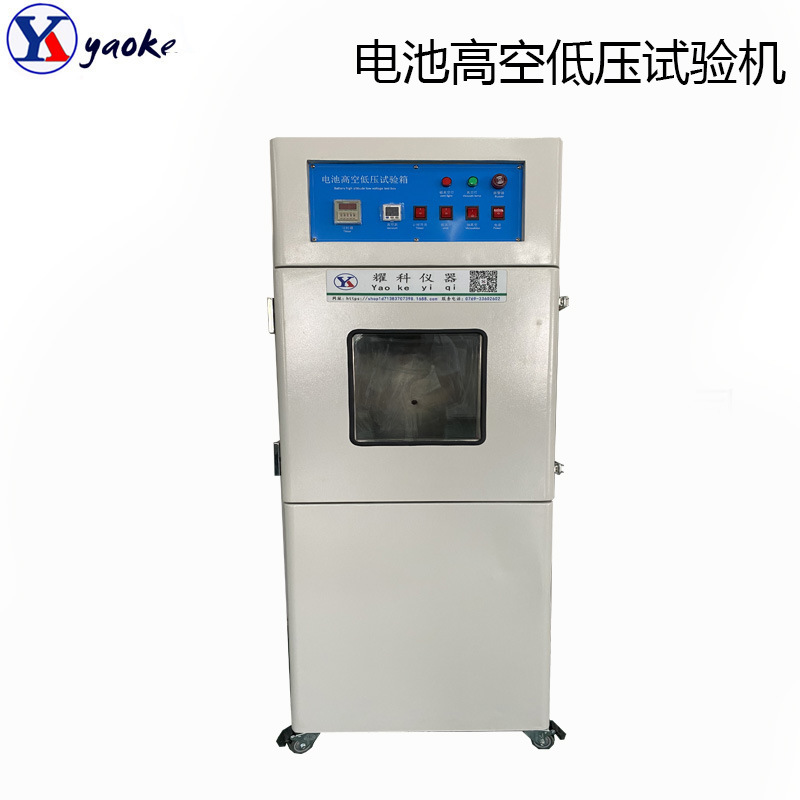

电池低压（高海拔）模拟试验，所有的被测样品均在11.6kPa(1.68psi)的负压下测试。

2.02

目的

测试最终结果要求电池不能爆炸或是着火。

2.03

设备主要特点及功能

 箱体内箱为优质SUS201#不锈钢板材料，

试验箱体前门采用加强设计，门左边装有外露式铰链,右边装强力门锁扣,有效的封锁门,铰链和锁扣采用加强的设备专用标准件。

底部装4个脚轮，方便移动和固定。

本机采用PID控制系统,方便直观,可轻易的控制每一个输入的测

试参数。

防爆玻璃视窗贴防爆膜，双重保护；

工作室与玻璃门之间装有橡胶密封圈，以保证箱内达到较高的真空度；

可自动设置真空值，自动补充真空。

三、符合标准

3.01

GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》

标准要求：

将电池按照规定的试验方法充满电后，将电池放置于20℃±5℃的真空箱中，抽真空将箱 内压强降低至11.6kPa（模拟海拔15240m），并保持6h。

接收标准：应没有发生解体或起火。

四、控制说明

4.01

控制方式

PID控制,可手动输入控制的真空值,以及真空单位……等,测试时可显示实际的测试结果,相对应的测试数据；

五、辅助功能

5.01

安全防爆

门装有10mm厚度的钢化防爆玻璃；

门内部加焊了加强筋使门更加牢固增加强度

外部的链接铰链门锁采用高强度的标准配件.安全,方便安装与更换

六、技术原理

6.01

要求真空室为一个完全密封的容器，圆形或方形；

6.02

抽真空原理：在完全密封的真空室连接一条管出来，通过手动阀或电磁后，再连接到真空泵的 抽气口；停止真空泵工作，使箱内保持一定真空度；同时安装真空表进行显示真空度；

6.03

启动真空泵后，真空泵将完全密封容器中的空气压缩出来，使箱内压力低于环境压力，通过排气口，排到环境中来达到真空效果，真空度越高；

6.04

箱内完全恢复空气时，启动充气功能，将环境空气充到箱内，与环境压力相同时，即完全恢复；

6.05

以此循环使用进行真空试验
