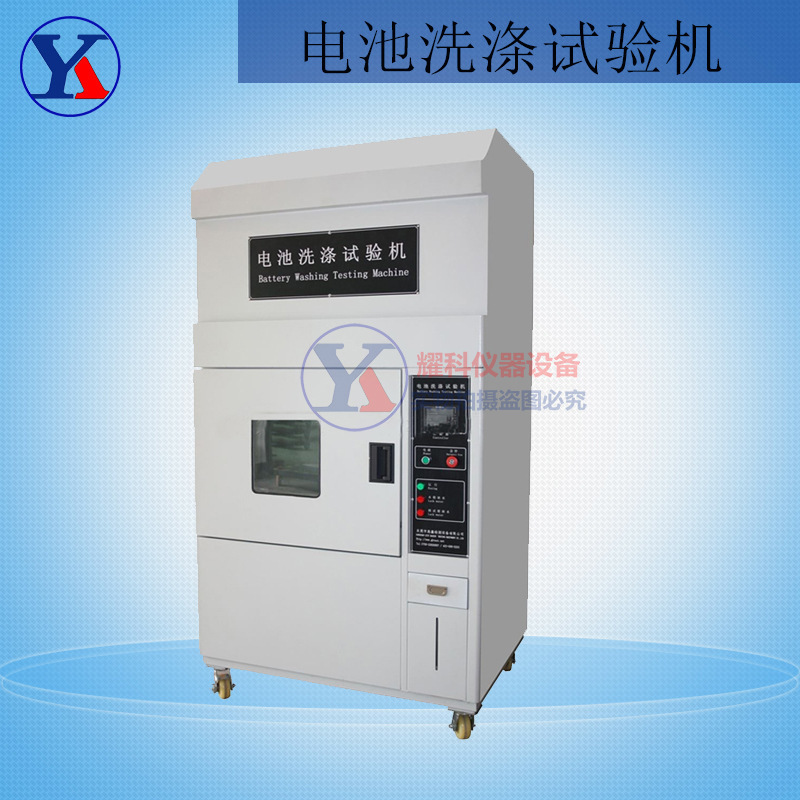

产品名称：电池洗涤试验机

一、满足标准：《GB31241-2014  便携式电子产品用锂离子电池和电池组安全要求》

二、产品应用：电池洗涤试验机适用于以下电池或电池组

 手持式电子产品用锂离子电池组，

可能置于口袋中携带或使用的便携式电子产品用的锂离子电池组， 其他便携式电子产

品用可置于口袋中携

带的电池组，安装非用户更换型电池/电组的手持式电子产品等的洗涤试验。

设计原理及结构特点：

l  本机内箱为SUS#316高级不锈钢，外箱为钢板烤漆处理。

l  洗涤专用夹具及转动桨材质：SUS#316 不锈钢，具有极强的耐酸碱与耐腐蚀性。

配备小电池的夹具与

大电池（如IPAD 使用电池）夹具各一套使用户易更换夹具，用起来更得心应手。

l  设备门装有安全感应开关，在测试箱门打开的情况下，设备会强制断电，无法进行

运转，防止非专业操作人

员误操作带来的损坏，同时对测试人员

的人身安全进行最高程度的保护。

l  电池洗涤试验机设有设有洗涤箱，测试箱体内设有转动桨，通过伺服电机与伺服驱

动器进行驱动，可精确控

制转动转速。

l  洗涤桨为可升降结构，对于用户来说有两方面的优点：1、电池洗涤液可以循环利用，

不需要每次测试都加水

与溶液，省去溶液配比的麻烦，实现

资源的重复利用，缩短测试时间20-30分钟 ；2、在安装电池时，通动手动上升冼涤桨，

不需要测试员弯腰在

洗涤箱中进行安装，每次测试可安装4

个电池，这对于操作人员来说，是更人性化的设计，充分体现了我们“以人为本”的设

计理念。

l  本机水箱与溶液箱分开，客户在加溶液时不需要直接将配比好的溶液加入洗涤箱，

在测试过程中，由于水汽蒸

发会导致洗涤箱内缺水，这时设备可

自动控制水箱向测试箱加入已配比好的溶液，充分保证了溶液的浓度。

l  设备温控采用智能P.I.D控制，PLC温度模块为日本欧姆龙温度模块，温度控制精准，

误差极小。

l   本设备采用人机界面控制，结构设计科学严谨，操作自动化，只需要在人机界面上

设定好程序即可自动运行，

在洗涤测试作为强制性检测的行业状

态下，解决了人工电池洗涤的不便性和滞后性，缩短了测试时间提高了测试精度及效率，

节省了资源与人工成本。

四、设备规格参数：

l  测试箱温度范围：常温~80℃（可调，可任意设定），常用温度为45±2℃；

l  温度精度：±0.5℃；

l  温度均匀度：±2℃；

l  洗涤箱内桶直径：650 mm * 550 mm；

l  洗涤箱内桶深度：550 mm；

l  测试箱内箱尺寸(含洗涤箱)：700*700*1000mm （W*D*H）；

l  搅拌：将样品固定于转动装置(洗涤桨)上在溶液中转动0.5h，转速为60r/min；

l  转动桨材质：SUS#316不锈钢；

l  内箱材质：SUS#316不锈钢；

l  驱动系统 ：由华大伺服电机及伺服控制器驱动，运行精度高；

l  脱水速度：可自动或手动移除溶液，转动装置（洗涤桨）转动10min,转速800r/min

（可显示）；

l  测试时间：0-9999H/M/S 可任意设定；

l  控温方式：智能P.I.D控制 ；

l  加热管功率：6KW ；

l  加热管材质： 钛合金加热管，耐高温，耐腐蚀，使用寿命长；

l  控制系统：台湾永宏PLC 人机界面，性能可靠，模量精度高， 设定参数后试验自动

完成，简单高效；

l  洗涤溶液：配置pH值为11.0±0.1的溶液（可使用质量分数为0.004%的NaOH溶液）,

洗涤溶液由客户自配；

l  浸   泡：将样品固定在转动装置（洗涤桨）上，然后将样品放置在溶液中（电池中

心距液面高度为300mm

±10mm）浸泡0.5h，试验过程中保持溶液的温度为（45±2）℃；

l  外箱材质：钢板烤漆处理，夹层为耐高温保温棉，保温性能好；

l  设备结构：试验箱体底部安装有4个万向轮和脚杯，设备可以很轻松的移动到需要摆

放的地方，脚杯可以把

设备固定在需要的位置；

l  设备外尺寸：1000*1260*2200 mm (L*W*H)；

l  使用电源：AC 380V, 50HZ, 16A (需配备独立空气开关)；

l  整机功率：6.5KW 。

五、外部使用条件：

1.环境温度：-10～30℃

2.环境湿度：≦60%

3.使用电源条件： 三相四线制电源， 可靠接地

 主机控制柜，说明书 ，工具 一组。

      是、、、、、各种非标试验机等产品专业生产加工的公司，拥有完整、科学的质量管理体系。东莞市耀科仪器设备有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。

公司承诺：公司所有产品免费上门安装、调试、培训和一年售后服务！
