便携式相位测试仪

一、产品概述

本仪器是基于 《电子测量仪器要求》

（LEC - 348） 的二级标准而设计和制造的，携带方便；测试快捷、准确；性高。用于对开放相位的状态和相位的顺序进行检测，相位的顺序是用发光二极管（LED）和蜂鸣器来指示。

二、注意事项

1、该仪表是高压测试设备，在使用前要观察仪表是否完好，如果出现下列情况就停止使用，应当进行相应的检查和修理，以免触电和发生不事故。

A：仪表的外观明显受损（如壳体有裂缝或损毁、测试导线有破皮现象等）；

B：仪表在运输过程中被严重挤压过；

C：仪表在不当条件下长期闲置（如在洗手间或比较潮湿的地方等）。

2 、在测量过程当中千万不能打开该仪表的外壳，以免触电和发生不事故。

3 、测量过程中有较大的电压从测试导线上输入，不要用手直接碰触到裸露的线头或测试表笔的金属部分，以免触电。

4 、尽管有时候所有的相位指示灯都没有点亮，但仍然存在有电压回路，要注意防止触电。

5 、测量时电路电压好不要高于600V ,以免发生不事故。

6 、在测量200V ACV时， 连续使用时间应不大于60分钟；在测量600V ACV时，连续使用时间应不大于4分钟。

7 、在下雨时的户外和比较潮湿的环境下，都不能使用该仪表进行测量，以免发生不事故。

8 、不要让该仪表接触到水或其他有腐蚀性的液体，也不要放置在有阳光直射或高温和比较潮温的环境中,以免影响其测试性能。

9 、非专业人员禁止打开该仪表的外壳,以免影响其测试性能。

10、使用该仪表的操作人员应该受过专门的培训,懂得强电操作和测量的相关知识,并严格按照本说明书进行测量操作。

11、请将本说明书放置在比较容易取阅的地方,以便随时翻阅。

三、技术特性

工作电压：60~600V（三相交流电）

耐压：2000V/分钟（脉冲电压4000V）

可测量的频率范围：20Hz~400Hz

连续使用时间：200V ACV时，不大于60分钟  600V ACV时，不大于4分钟

仪表尺寸：85X64X23mm(不包括测试导线)

重量：约200g

仪表附件：

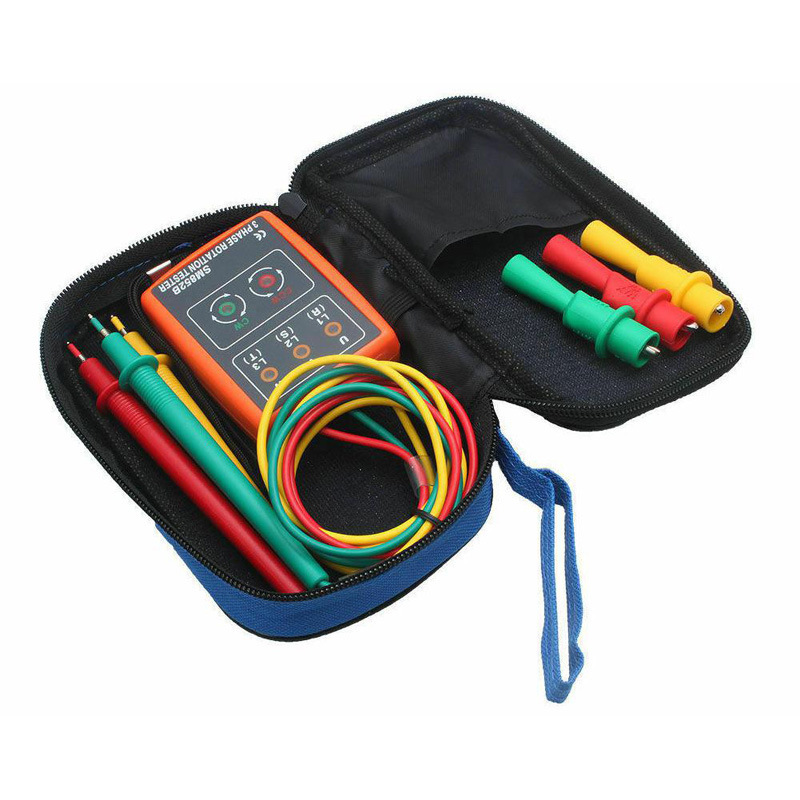

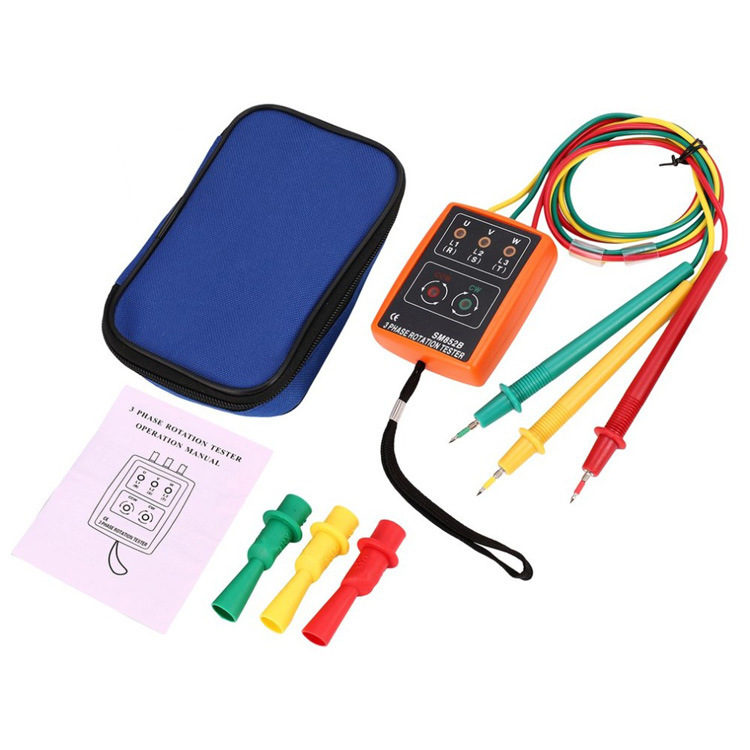

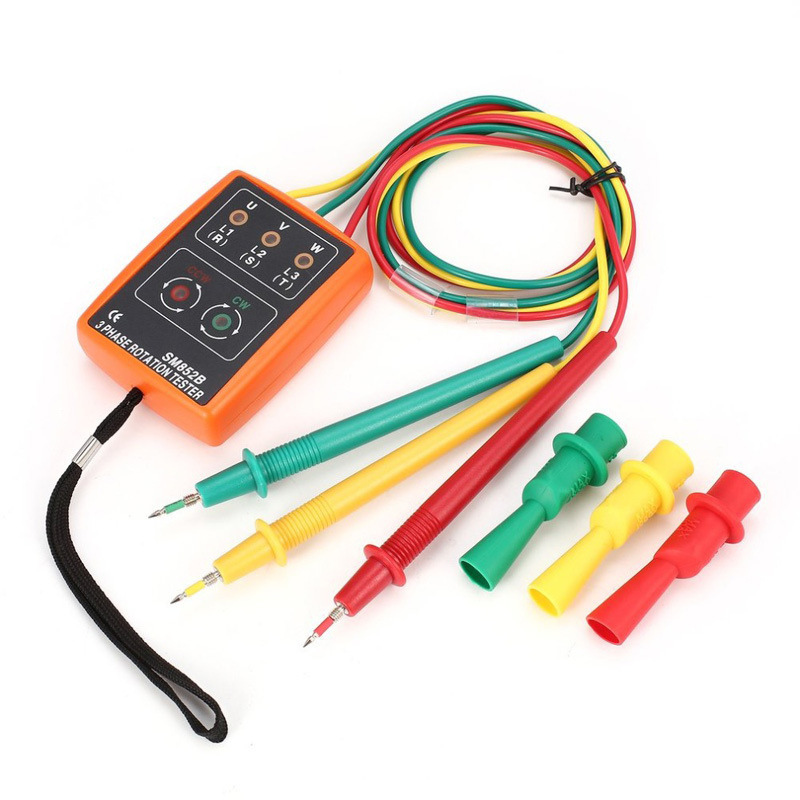

测试导线和表笔，测试夹，挽带， 使用说明书和便携布包。

四、外观说明

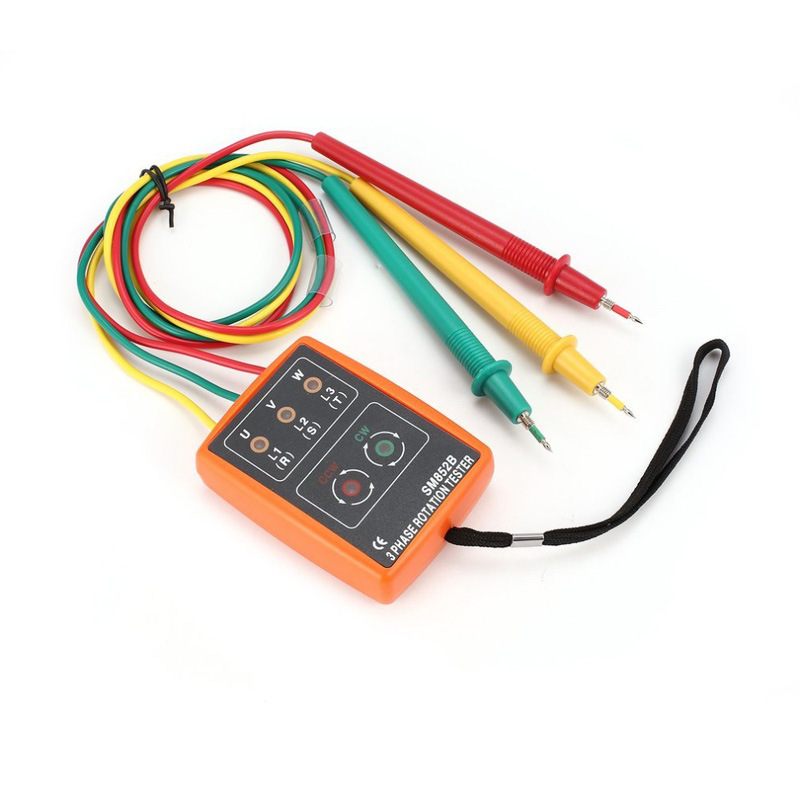

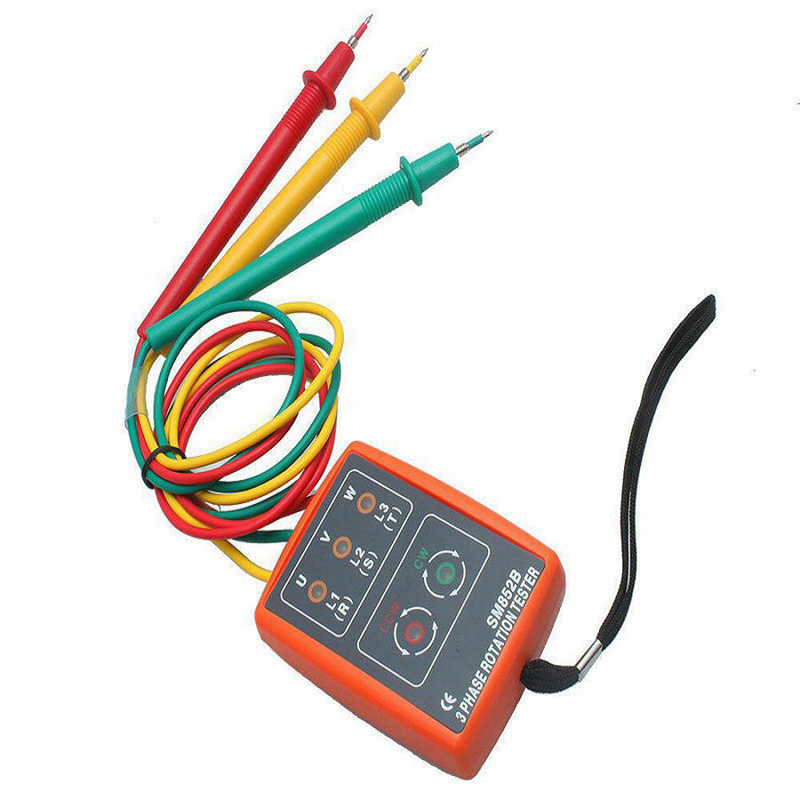

1、开放相位检查用LED: 三个橙色LED,分别指示U相、V相和W相。

2、相位顺序检查用LED： 分别为一个红色LED和一个绿色LED

3、挽带：套在手腕上以免仪器从手中滑落。

4、测试用表笔。

 5、测试导线：红色对应U（R）相（L1，R）；

                       黄色对应V（Y）相（L2，S）；

                       绿色对应W（B）相（L3，T）。

五、操作说明把本仪表的测试表笔与被测电线相连接（不能直接用手捏住），可以是线头、插座或者是相线的中间部分（在相线的中间部分测量时，需要将电线的绝缘层剥去，裸露出里面的线芯才能测量，这时要特别注意，防止触电，为了方便用户使用，仪表附件里配有的测试夹子，将测试夹插在表笔的金属探头上拧紧，就可以方便的夹在任何地方进行测量了）。此时仪表将指示出开放相位的状态和基于发光二极管（LED）和蜂鸣器的相位的顺序情况。
