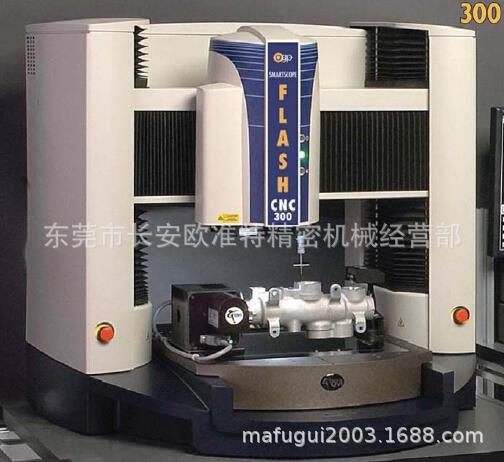

9成新 OGP  FLASH CNC300 影像三坐标测量机

OGP影像仪Flash CNC 300是一种大容量的零部件视频检测系统。独特的“升降桥”设计，使整个系统外型相比其他类似行程的机型更为紧凑。这款OGP影像仪的体积大约为0.6立方米。Flash CNC 300配备了高品质的12:1变焦镜，在其整个聚焦范围内保持了优异的光学性能。配备了OGP影像仪的AccuCentric变焦镜在每次放大倍率改变后都会重新进行校准，确保系统一直维持佳精度。Flash CNC 300 是OGP提供的功能多元化的台式测量系统。特别是在标准配置中Z轴达到250mm的大行程设计，使得在OGP影像仪上测量较高尺寸的零件成为可能，它结合了新的影像科技和自动聚焦来提升检测效率。在加配OGP影像仪专用的探针，激光或羽毛探针后，OGP影像仪Flash CNC 300即可成为一台高性能的多元传感测量系统。

　　OGP影像仪Flash CNC 300的主要技术指标为：

　　■标配 □选配

　　■测量范围（XYZ）：300x 300x 250 mm

　　■测量系统尺寸（LWH）：80 x 85 x 80 cm，160kg

　　■XYZ光栅尺分辨率：0.5 μm

　　□XYZ光栅尺分辨率：0.1μm

　　■马达驱动：直流伺服马达

　　■平台速度：Z轴100mm/秒；X，Y轴 200mm/秒

　　■工作台：带有夹具孔的加固平台，可拆卸平板玻璃,，30kg承载力

　　■变焦镜：OGP所有的12:1 AccuCentric® 马达驱动、自动校准变焦镜, 校准位置达25个

　　■物镜：1x

　　■照明：LED背光（绿光）, TTL同轴LED表面光（白光），OGP的SmartRingLED环光

　　■摄像机：1/2″ 高分辨率彩色CCD，768x 494象素阵列

　　■影像处理：10:1次象素分辨率，256灰色级

　　■电力要求：115/230vac，50/60Hz，1Ф , 700W

　　■额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ

　　■操作环境：15-30℃

　　■操作系统：Microsoft® WindowsTM XP Professional

　　■测量软件：OGP Measure-X测量软件

　　■XY平面精度：E2=(1.8+5L/1000)μm

　　■Z轴线性精度：E1=(2.5+5L/1000)μm

　　□Z轴线性精度：E1=(2.0+6L/1000)μm （选用2倍透镜/栅格投影仪）

　　□Z轴线性精度：E1=(1.5+6L/1000)μm （选用TTL激光/5倍替换透镜）

　　□Z轴线性精度：E1=(1.4+6L/1000)μm （选用DRS-300或DRS-500激光、TP-20或者TP-200探针）
