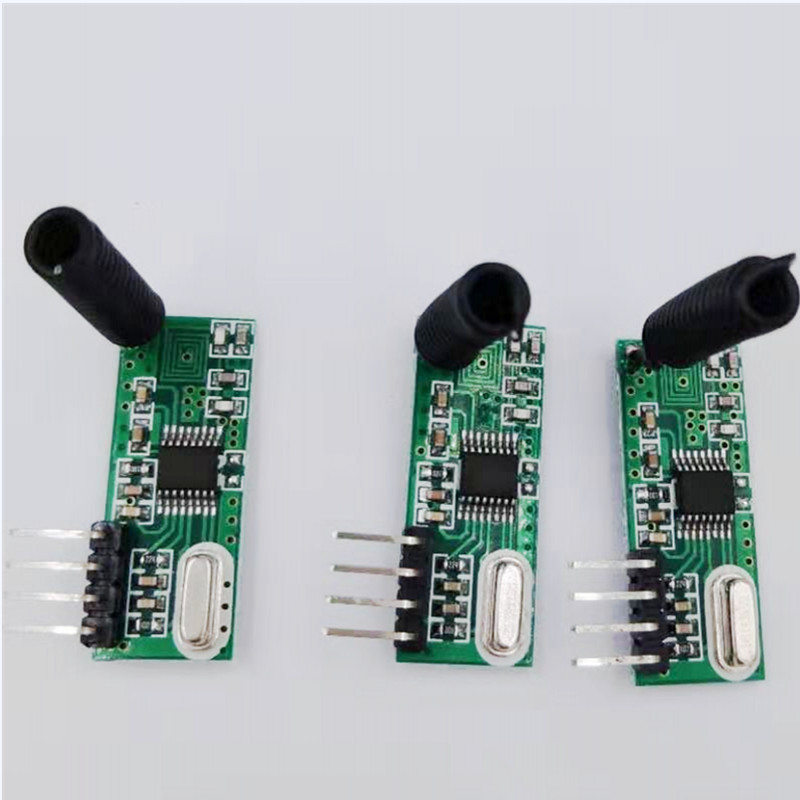

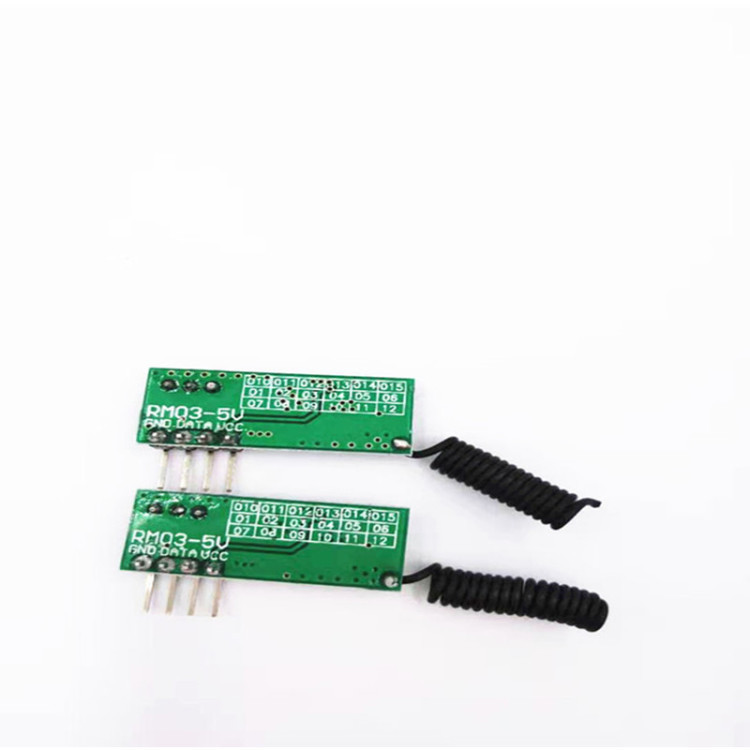

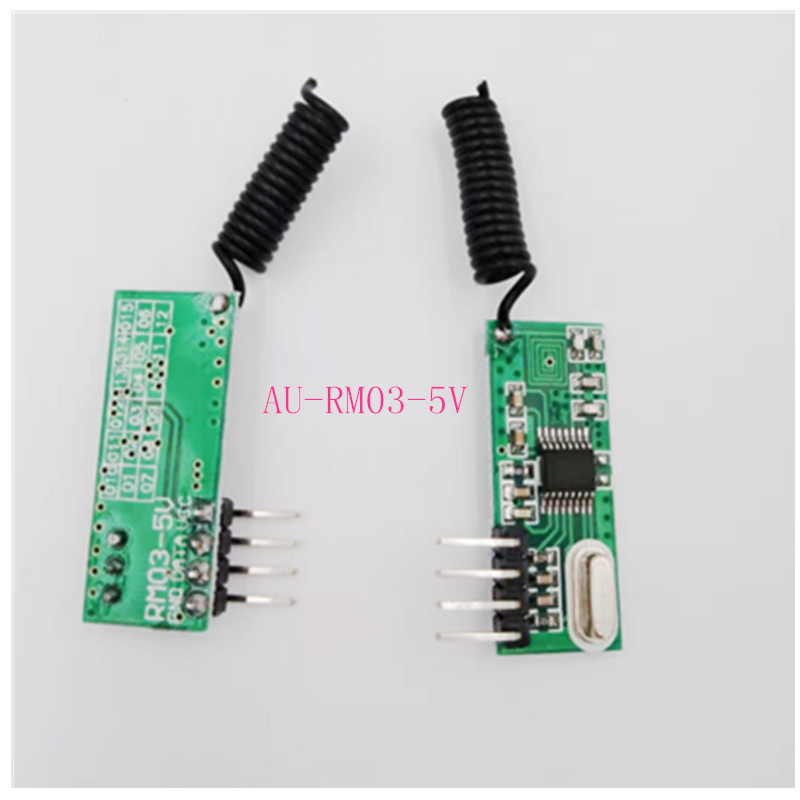

AU-rm03

一、 行业参数

电压：工作电压(V)：DC5V

     静态电流(mA)：9MA

调制方式：调幅（ASK/OOK）

品牌：奥圣

尺寸：30*12*4mm

重量：3g

五. 详细参数

电压DC5V

静态电流：9MA

调制方式：调幅（SAK/OOK）

常用的频率：315/433.92MHZ(其他的频率，量大的可订制）

天线：内部有天线，使模块接收更远的距离

一技术参数

工作电压：DC5V

接收频率：(315/330/350/390/418/430.5/-433.92MHZ可选)

解码方式：（学习码/滚动码可选）

静态电流：6MA

输出方式：4.5V高电平输出

调制方式：调幅（ASK/OOK）

工作方式：点动、自锁、互锁三种工作方式可任意切换

接收灵敏度：-110db

模块尺寸：34*20*5.3mm

模块重量：0.01KG

二学习配对

      清零：长按接收板上的学习按键，学习指示灯由亮变灭，松开后，即清零成功。清零后，之前配套的所有遥控器均不能再控制。

学习：

长按学习按键，大约两秒钟，学习指示灯变亮；约四秒钟，学习指示灯由亮变灭；约六秒钟，指示灯闪烁一次；八秒钟， 指示灯闪烁两次；十秒钟后，指示灯闪烁三次。在指示灯闪烁一次之后，两次之前，松开按键，按遥控器任一键，则输出方式为点动；在指示灯闪烁两次之后，三次之前，松开按键，按遥控器任一键，则输出方式为自锁；在指示灯闪烁三次后，松开按键，按遥控器任一键，则输出方式为互锁。学习成功后，四个按键为自动匹配。

若需学习第二个遥控器或多个遥控器，则可在学习好第一个遥控器之后，直接按学习按键，指示灯亮，松开按键，按所要学习的遥控器发码，指示灯闪，即表示学习成功，不同编码遥控器最多学习16个，相同码则无限制。

产品配套：

三接线说明

七个插针，从左到右是VT、D3、D2、D1、D0、5V、GND，其中5V和GND接直流5伏电源的正负极。VT是有效信号输出位（接收到有效信号时，该脚输出高电平），D0到D3为四个数据位输出脚，分别对应着遥控器的四个按键。5个输出脚输出的电压是4.5V左右，可以通过外接驱动电路来驱动继电
