  • 상품 상세설명

    整套件没有配18650电池盒和18650电池,如有需要请在我们网店选购,谢谢

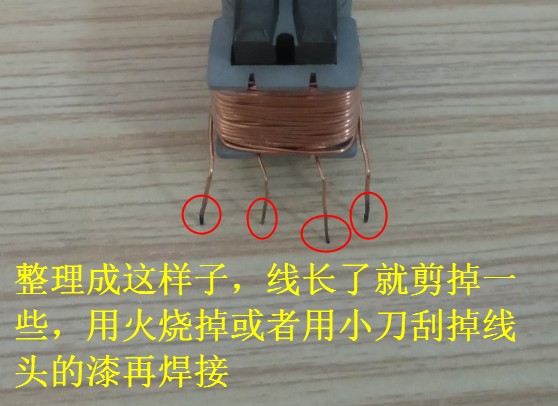

    提示:变压器焊接之前,焊接部位的漆包线线头的漆用刀片轻轻刮掉再焊接,请亲们注意,不然会导致断路。焊接先焊接矮小的元器件,再焊接高大的元器件。
    功能介绍:
          本套件为升压线圈制作,有线路图、方便电子爱好者制作。可用于电子仪器、负离子发生器、等。此电路工作时产生稳定的高频电弧,温度极高,可轻易点燃可燃物,因此有人称之为等离子打火机。
          本变压器次级高压输出不接高压整流二极管和电容时,输出为高频高温高压电,在空气中击穿时为浅紫色电弧,温度非常高,可以轻易点燃纸张塑料,甚至很细的铁丝(如在试验时细铁丝在氧气中燃烧的场景,但不如氧气中那么剧烈。)
    .
    参数:
    输入电压:3.7V-4.2V(直流)
    电流:小于2A;
    输出电压:小于 15KV;
    输出电流:小于 0.4A;
    高压两级点火距离:小于0.5厘米;
    板子尺寸:3.3*4.3cm
    .
    产品使用注意事项:
    1、连续点火放电时间不能超过10秒,否则三极管过烫会烧坏。
    2.不要用手接触电弧、散热器、变压器,以免烫伤。
    3、制作成功后,变压器最好用环氧树脂或者绝缘蜡灌封,方可长期使用,在空气中空载工作会因空气绝缘强度不够造成线圈击穿损坏。
    4、该套件制作好后输入电压为3.7V。即一节18650电池的电压,如果需增大输入电压(Zui大增加到12V),需要增加反馈电阻的阻值(套件默认发120欧的电),否则三极管容易烧坏。反馈电阻增加到150Ω~1.5KΩ左右,其阻值应由大到小替换调整,不可过小,否则烧三极管或变压器,亦不应过大,过大影响输出效果或使得三极管工作在非开关状态而发热严重。
    另:变压器为15KVZUI高输出,极限输出Zui高不得超过15KV,也就是1.5厘米电弧,更高的输出电压极可能损坏变压器。如要要长期连续工作,建议使用绝缘蜡或环氧树脂将其彻底封固,未封固时工作禁止空载!
    PPT、焊接视频及资料下载地址:
    https://pan.baidu.com/s/1p7P0K5emYrMsc-gIgm3e_A 提取码:ccfc

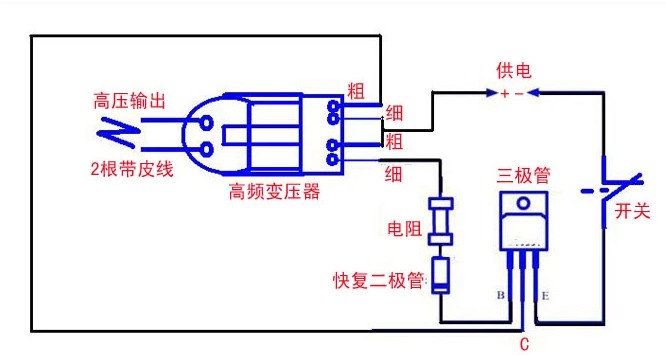

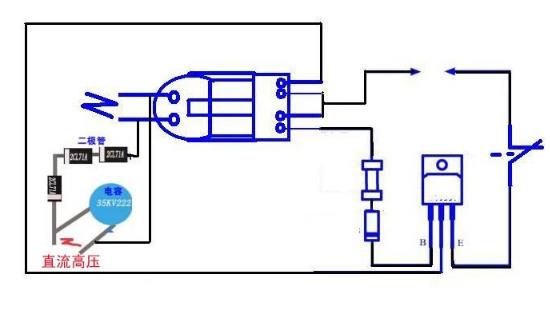

    电路图:
    .

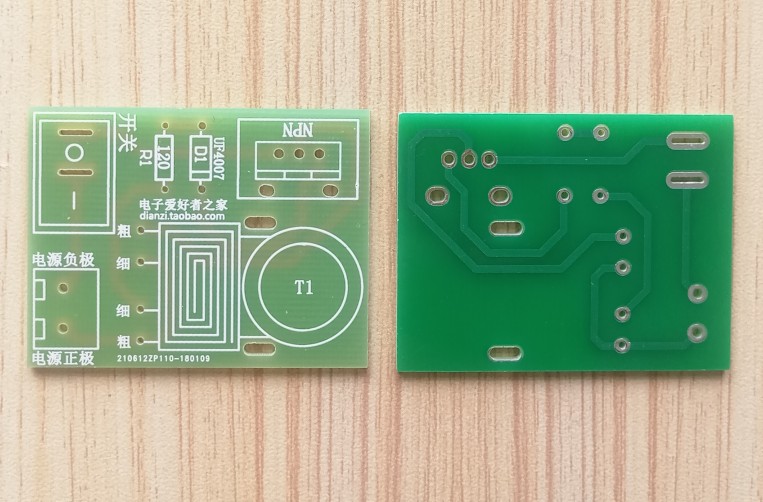

    PCB板:
    不带板子的散件焊接后,线比较乱,不好整理、携带或者运输,同时有的买家容易焊错,因此本店现推出本升压模块的PCB板,制作好后整个模块比较简洁,方便携带和运输,成功率更高,推荐亲们买带PCB板的套餐
    .

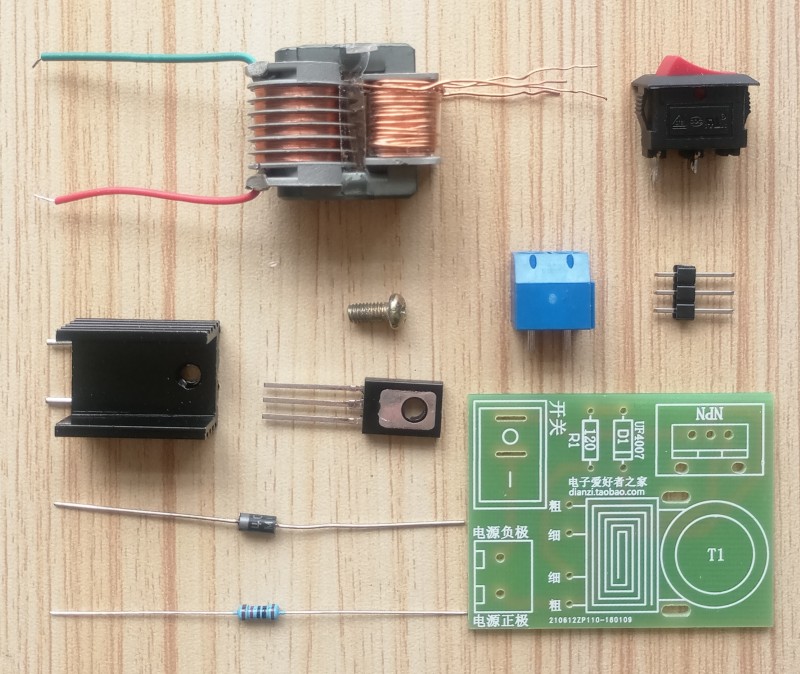

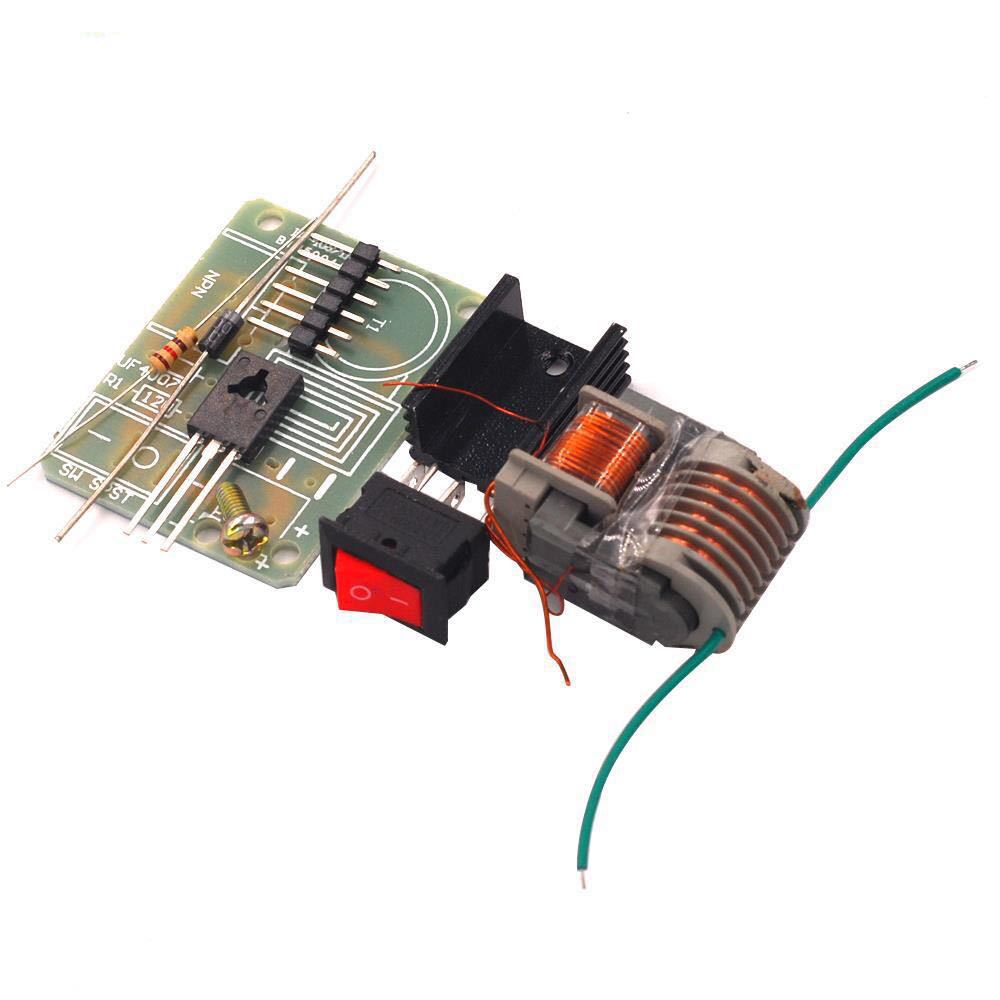

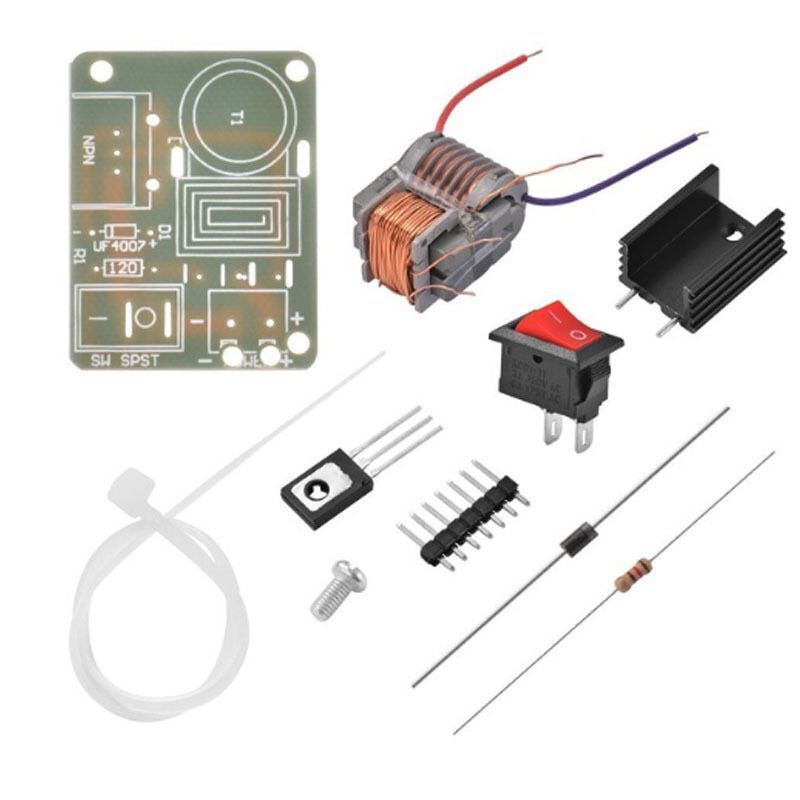

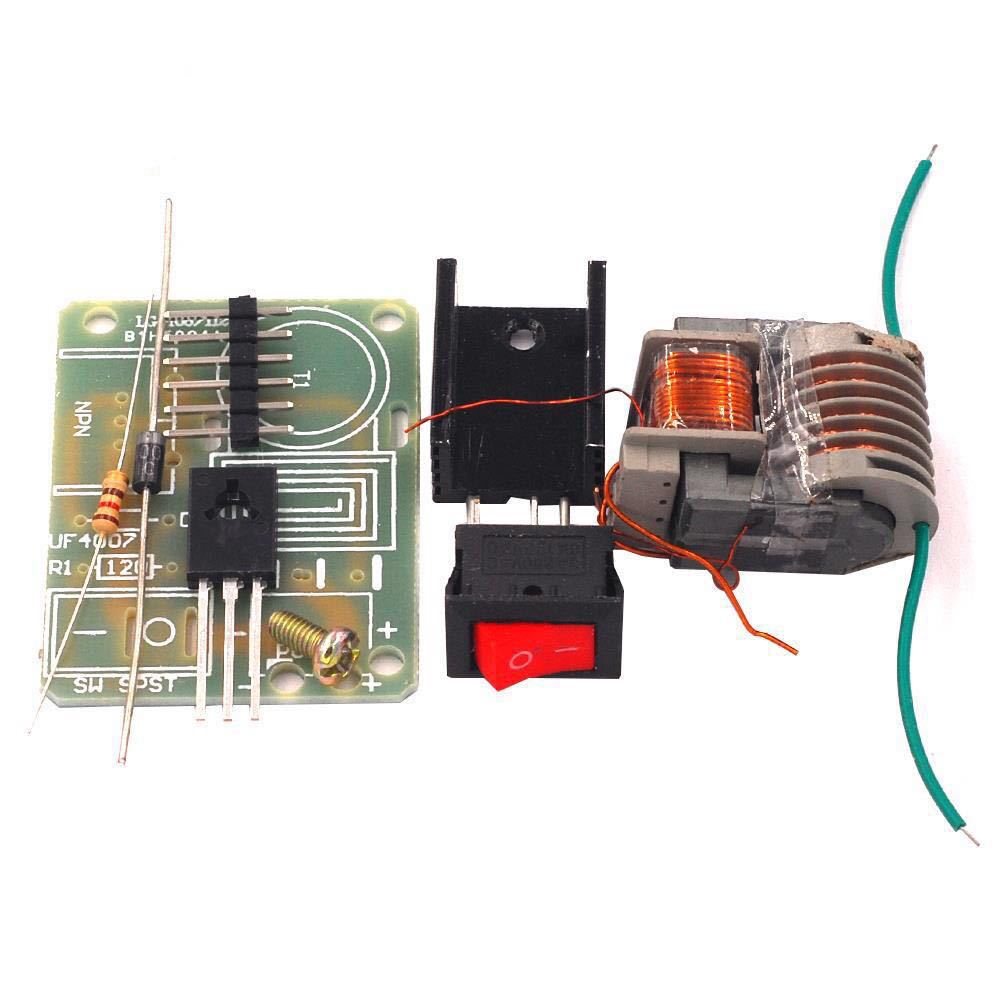

    PCB板 元器件:
    元件清单 数量
    电阻 120欧 1
    二极管 UF4007 1
    三极管 N20 1
    散热片20*15*10mm 1
    螺丝 M3*6 1
    船型开关 KCD1-11 3A 250V 1
    端子 KF301-2P 1
    15KV 高频高压变压器 1
    扎带 3*100mm 1
    3P 直插排针 1
    PCB电路板 1
    .

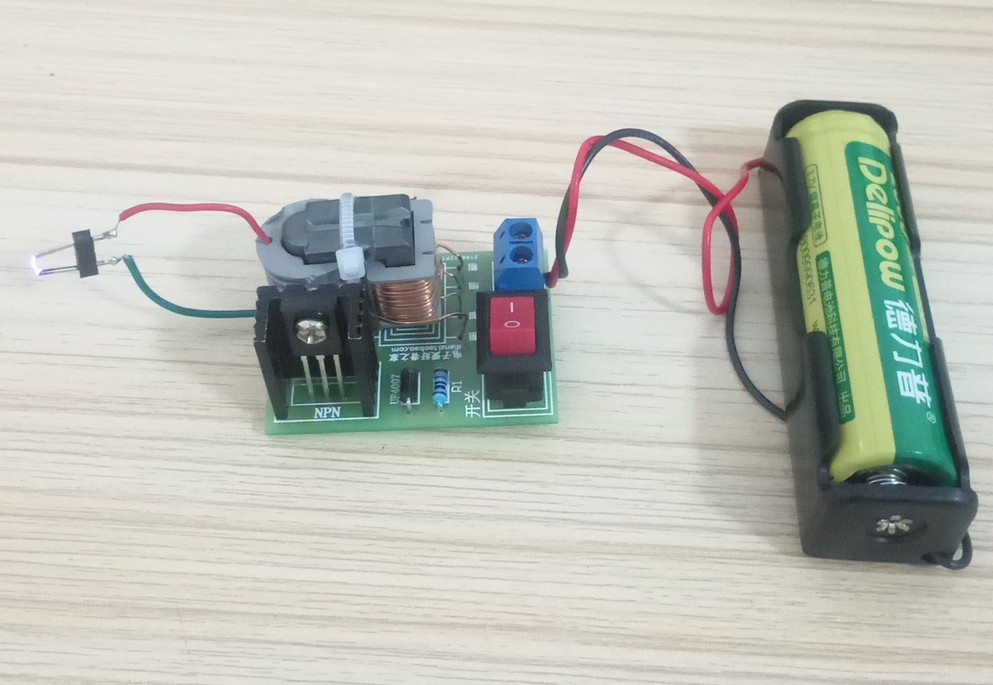

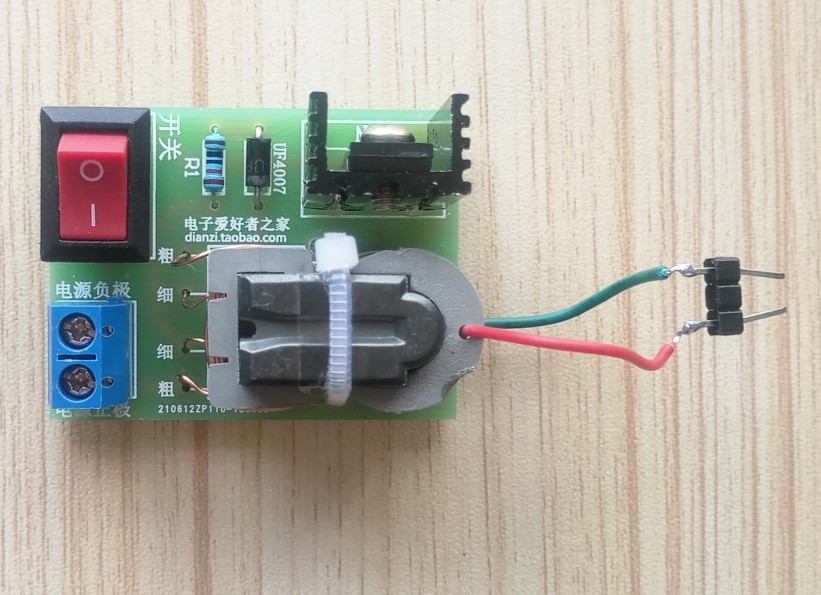

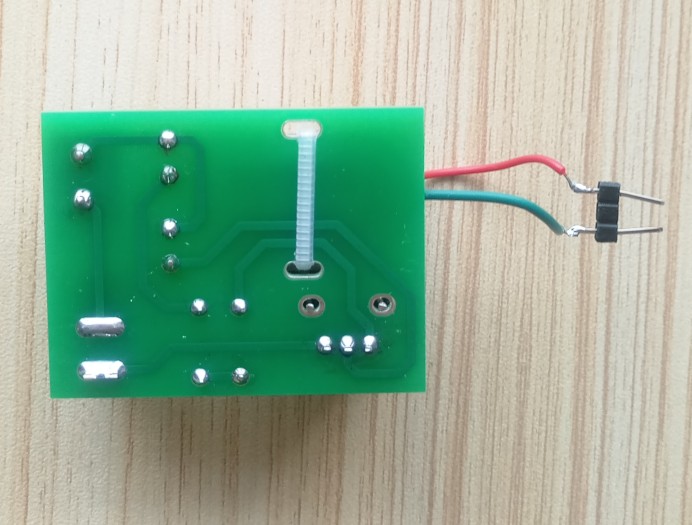

    成品展示:

    O1CN01ImtwuS1IBAqqZhoOP_!!2208498000854.jpgO1CN012jT2c01IBAqndATrM_!!2208498000854.jpgO1CN01FxwlPO1IBAqpfNCtV_!!2208498000854.jpgO1CN01jlLqxv1IBAqupbUhA_!!2208498000854.jpg

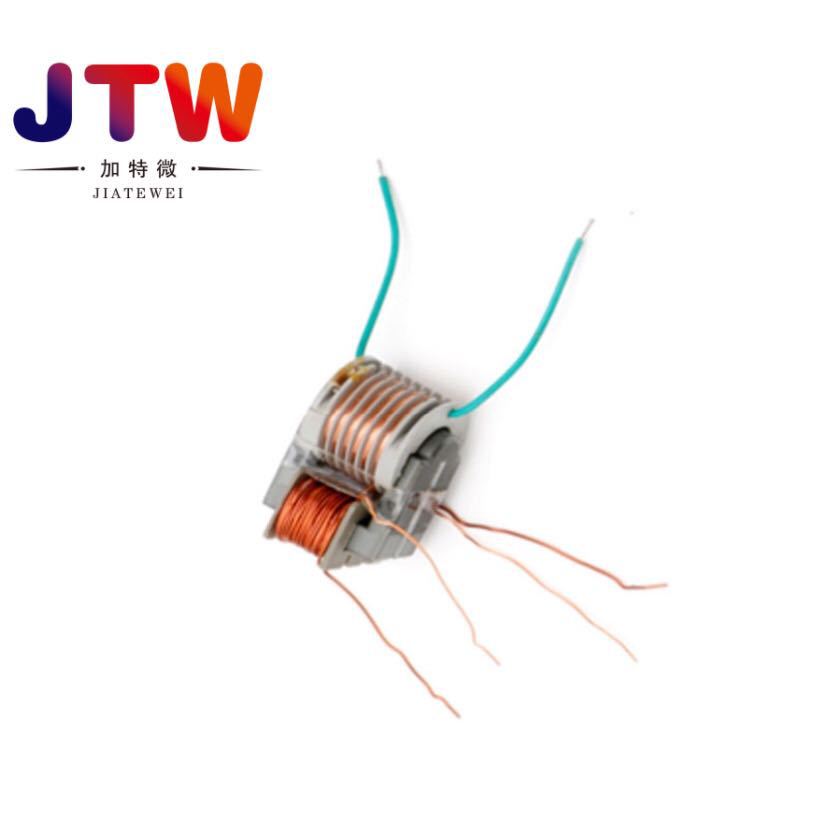

    U型磁芯变压器是15KV高频变压器,尺寸大约为:27×16×21mm(长×宽×高,不规则尺寸,测量Zui突出处)
    注意:此变压器高压绕组在内层,为分段骨架绕制,低压绕组在外层,请不要误认为此变压器的高压绕组和低压绕组的一样的绕制方式。
    本变压器初级有两个绕组,其中一组粗铜线为主绕组,一组细铜线为反馈绕组。次级输出为高压。
    变压器中一粗一细缠绕在一起的2根铜线是正极,分别为主绕组尾和反馈绕组头,接电源正极。如焊接到板子上,请分开焊接。
    .

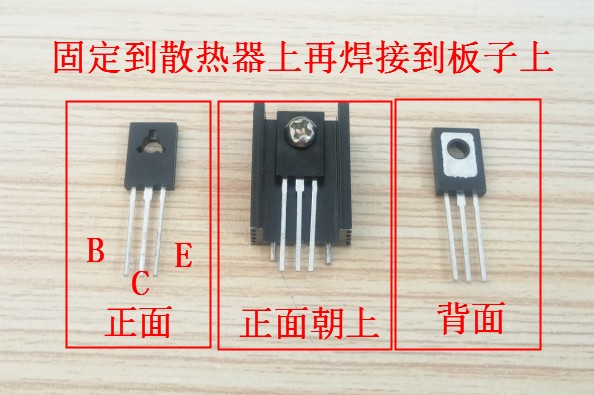

    三极管N20:
    .

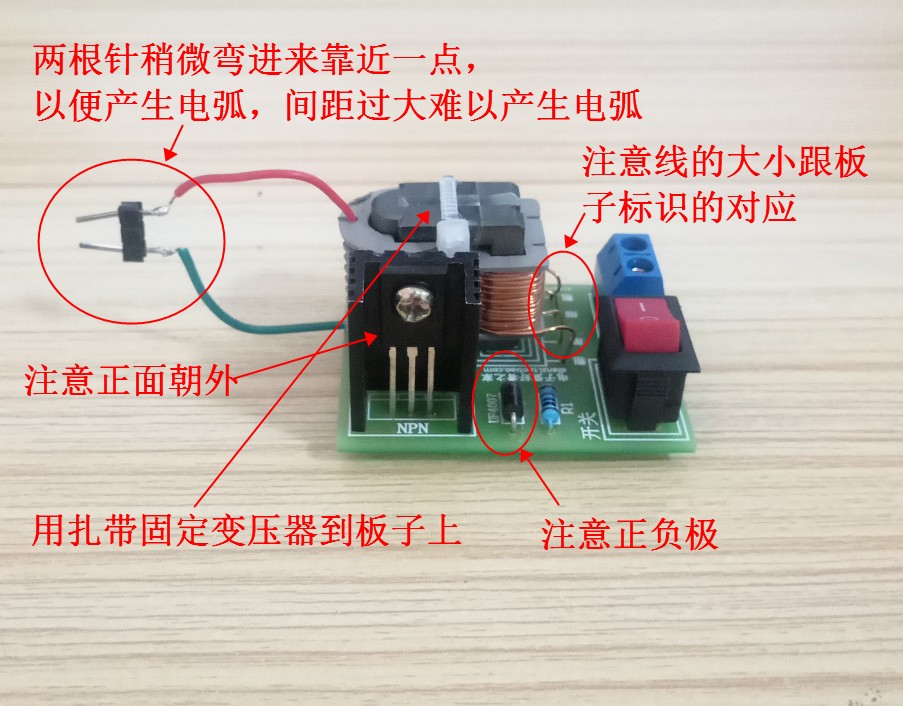

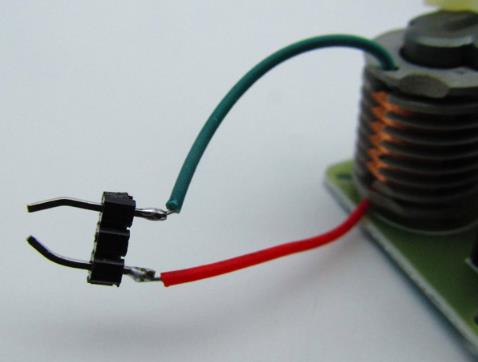

    为了防止输出2线距离太远,造成空载,配有一个3P排针,把中间的针取出来,然后把排针末端弄成如下图的弧形,有利于放电弧
    O1CN01hLzl0j1IBAqu4FVA0_!!2208498000854.jpgO1CN018OWXc91IBAqqgqu9i_!!2208498000854.jpgO1CN01hOblMs1IBAqsIhEva_!!2208498000854.jpg

    注意事项:

    1.散件的元件种类比较多,配货非常麻烦,人非圣贤,我们不能保证每包都不少元件,会尽可能的认真配货,但如果有个别少的,不补发,只退差价,同时我们也会尽量不少元件,大家玩电子的,这种常用的小元件可以提前备一些,如果实在没有备,找个废旧电路板拆,当然我们也会尽量做好,尽量不让这种情况出现。希望亲们谅解。注意板子上的元件从体积小的开始焊接,然后再焊接大的。

    2.个别元件如电阻电容等暂时缺货,我们会发其符号电路原理的他附近值的元件代替,金属膜电阻的可能换成碳膜电阻发,碳膜电阻的也可能换成金属膜电阻来发。是一样的效果。

    3.焊接好后,请自助调试,焊接没出错的话一般都可以成功,如果焊接失败,本店不负责,我们不能保证您一焊接就能成功,这个也是为什么工厂生产线上需要维修工的原因,电子产品因为静电击穿,因为电源正负极接错烧坏,因为虚焊,因为元件焊接错位置等等等等原因出现问题的几率很大,别总说板子线路是有问题的,这个板子卖了几万人,出问题的就几十个人!我们尽力做到良好的售后服务,尽力协助各位朋友完成制作。因此,当遇到制作出来的成品没有达到我们所描述的效果时,请先不要急于给我们评价,记得联系我们的售后服务。谢谢合作,祝大家购物愉快!







    同意这3条款项的再拍,有异意的请绕行,谢谢!
