内进流网板格栅 结构原理

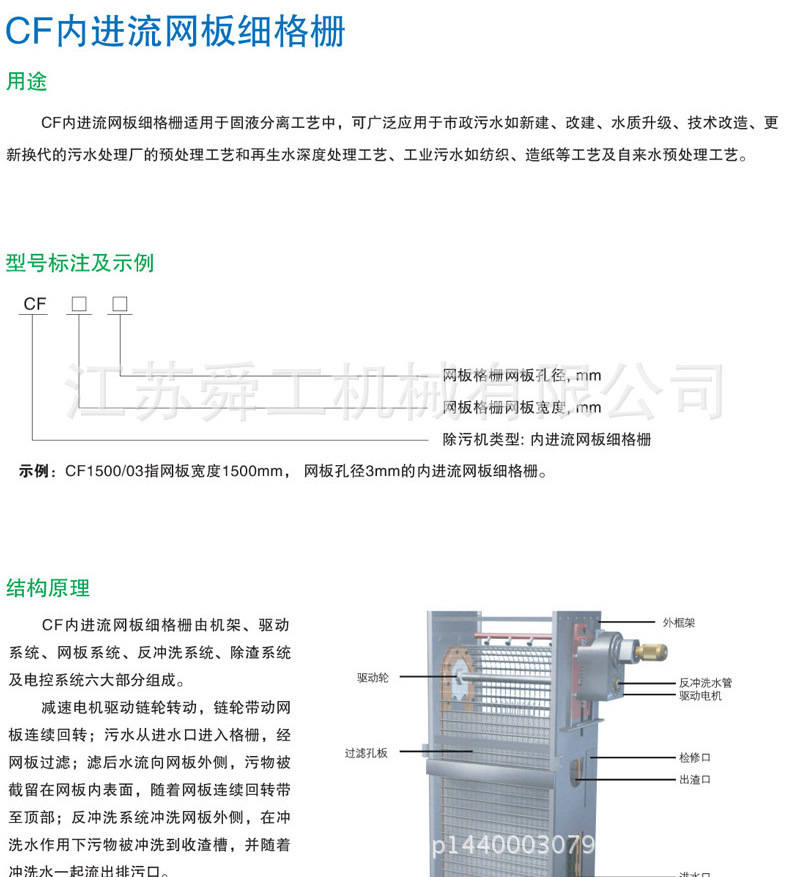

自进流网板细格栅自机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。

减速电机驱动链轮转动，链轮带动网板连续回转；污水从进水口进入格栅，经网板过滤，滤后水流向网板外侧，污物被截留在同板内表面，随着网板连续回转带至顶部；反冲洗系统冲洗洗板外侧，在冲洗水作用下污物被冲洗到收渣槽，并随着冲洗水一起流出排污口。

内进流网板格栅 主要用途与适用范围

是一种将拦污和除污结合于一体的高效细格栅除污设备。适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。

内进流网板格栅 主要结构及特点

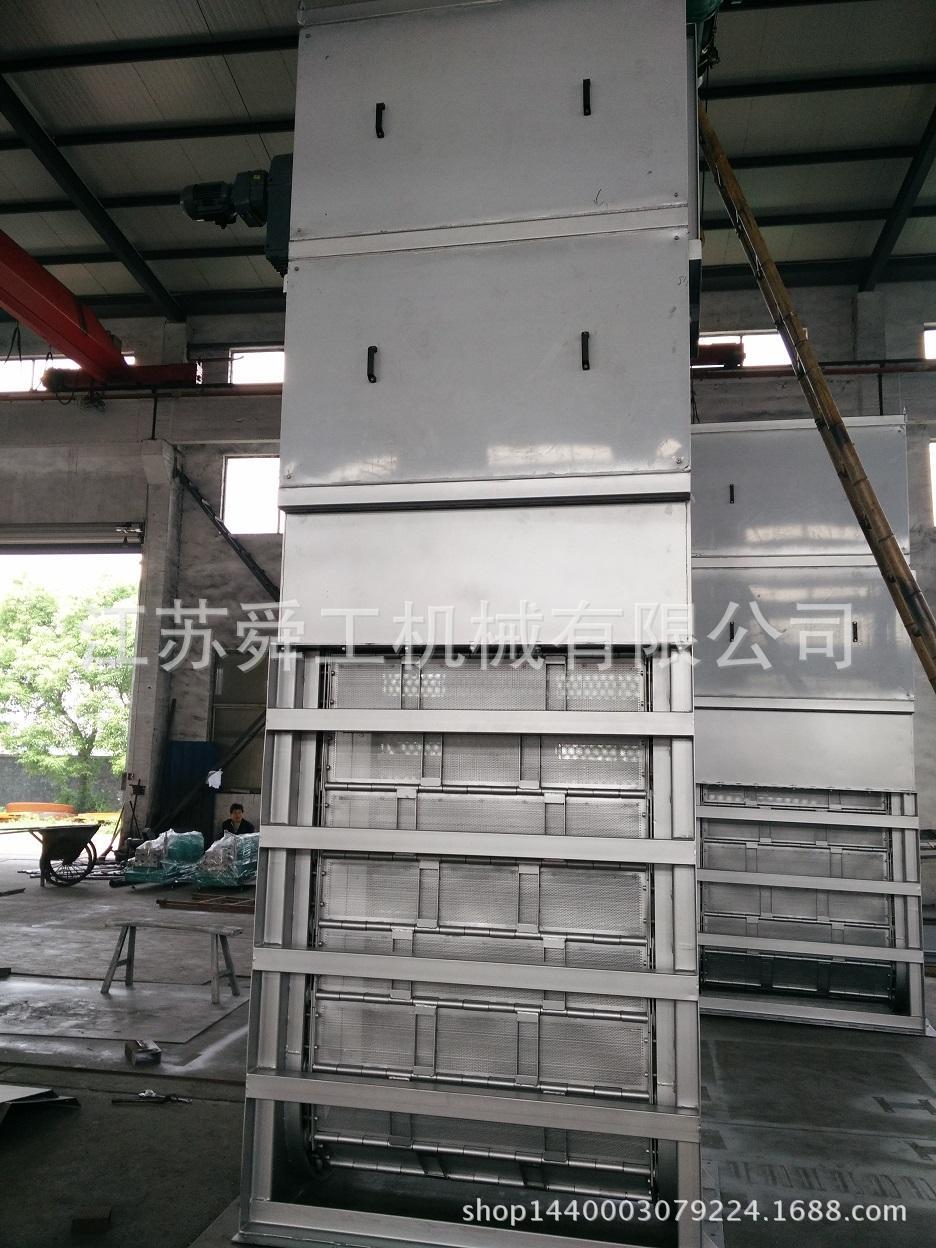

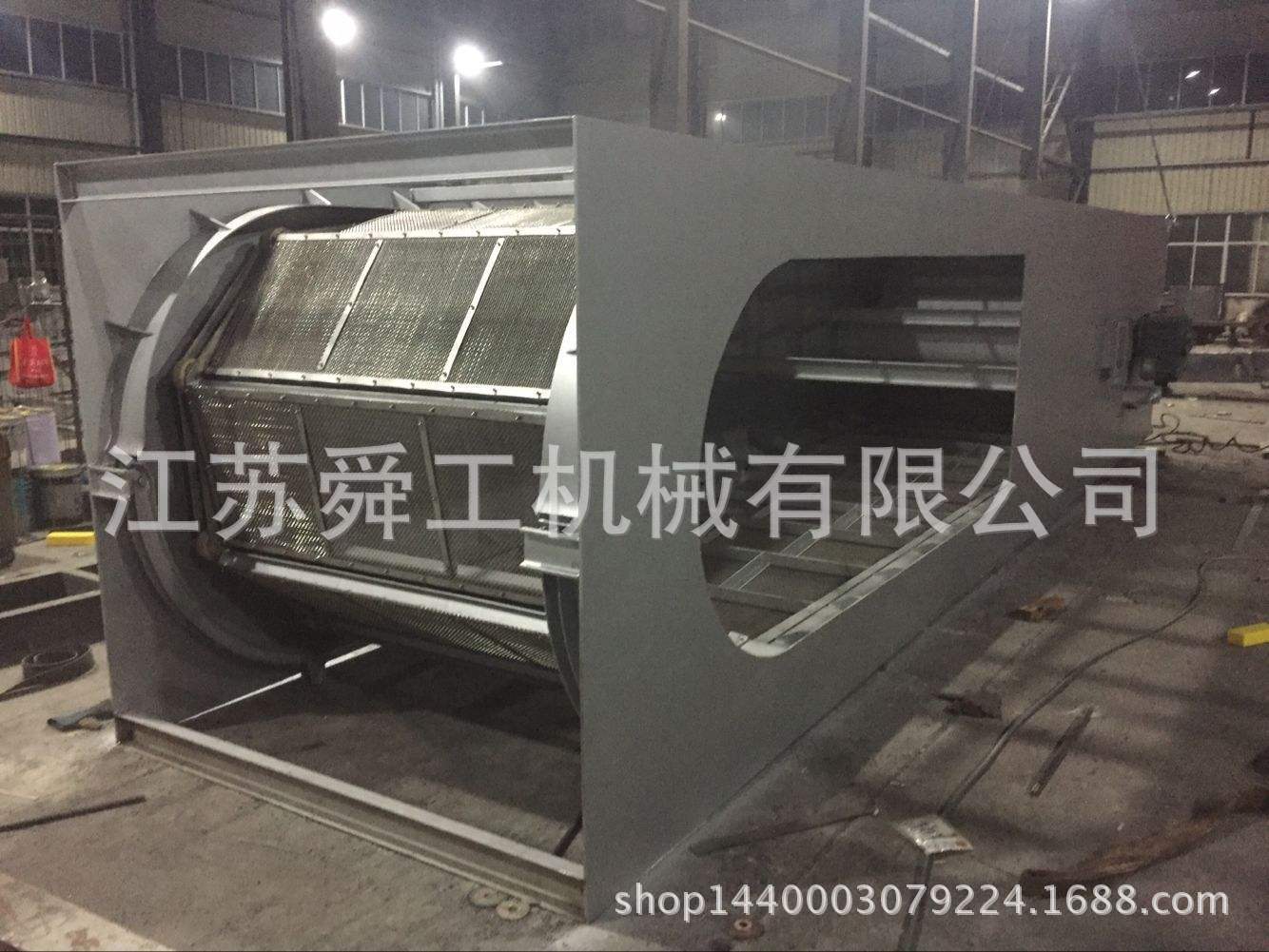

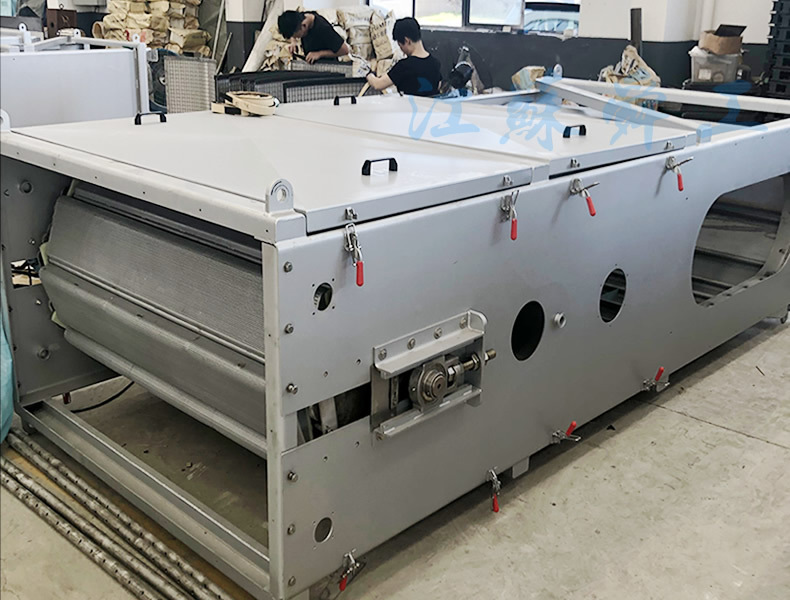

内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。

内进流式网板格栅除污机的驱动装置位于机架上部， 为进口品牌SEW轴装式减速机。在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。

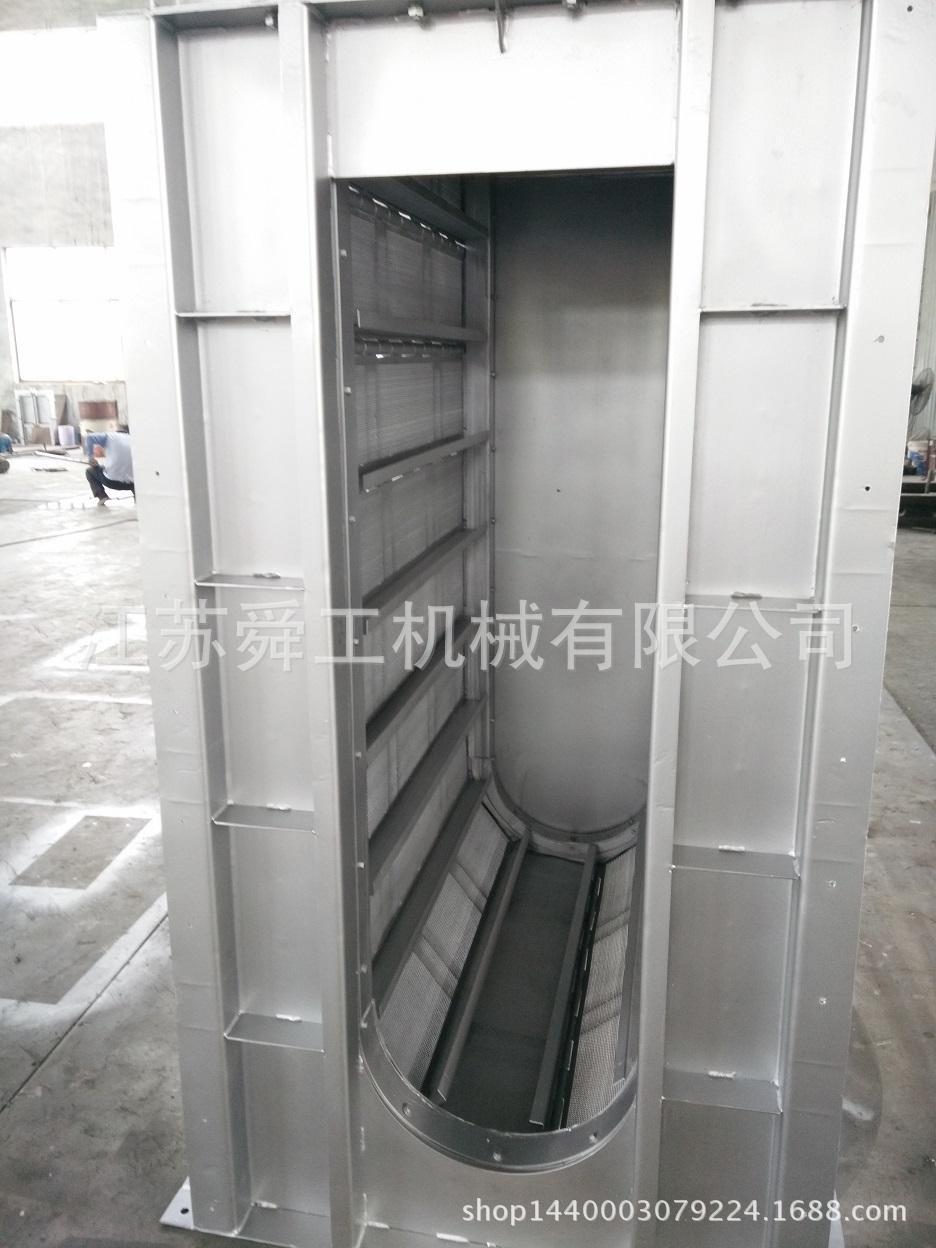

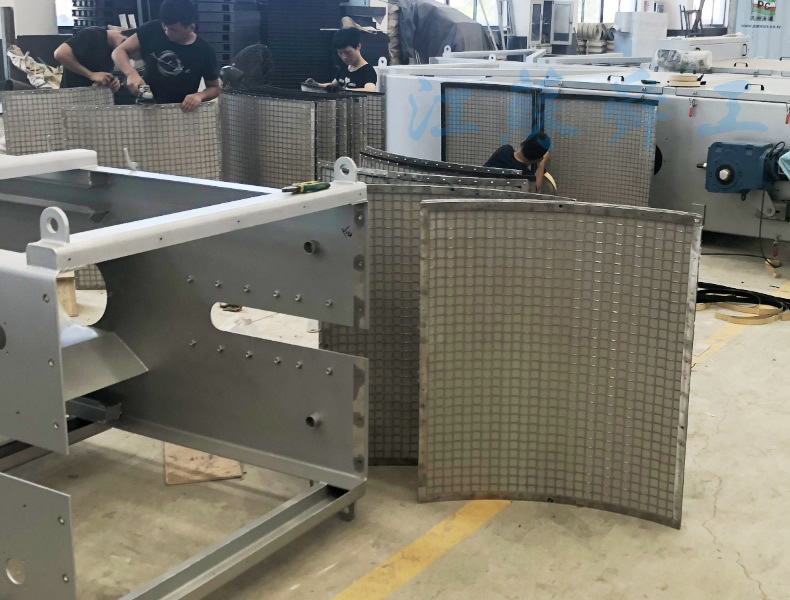

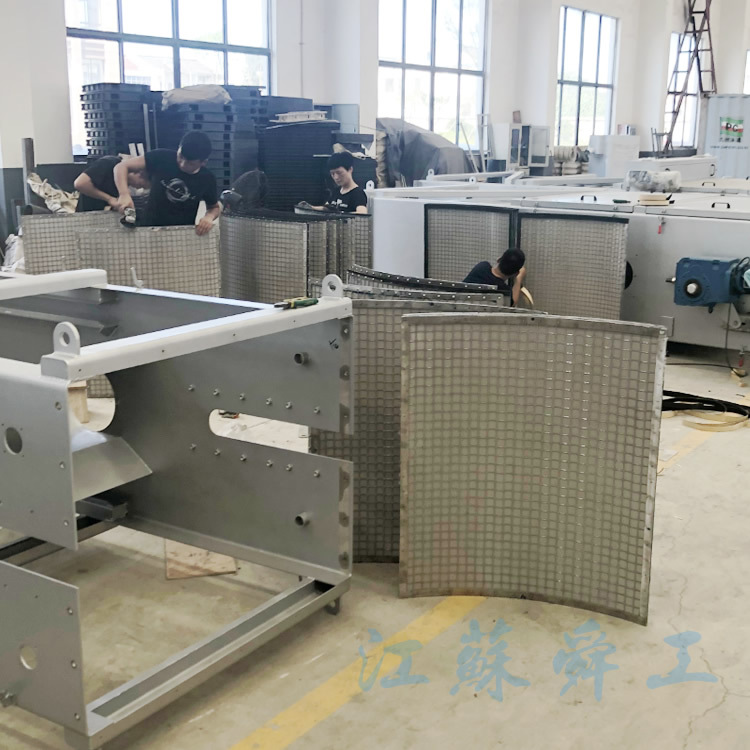

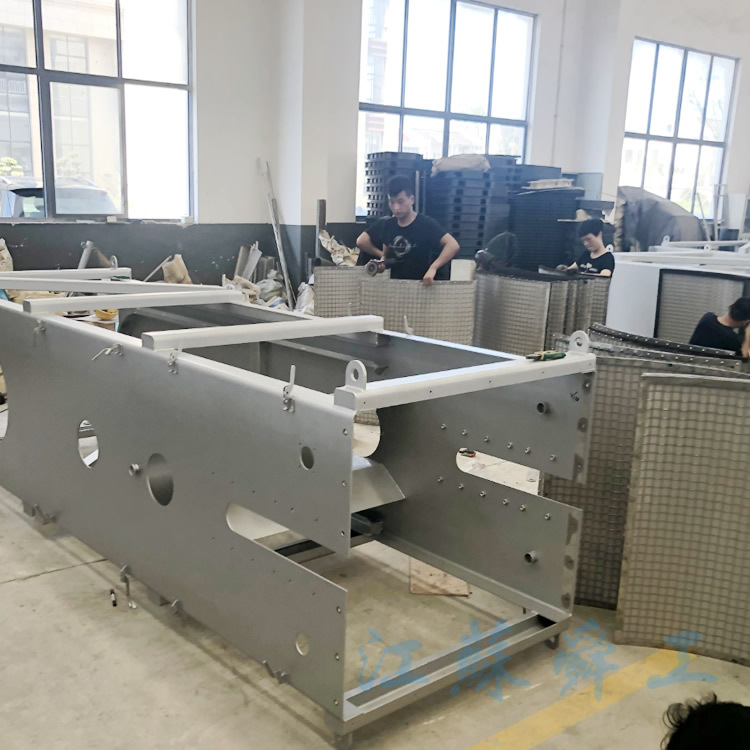

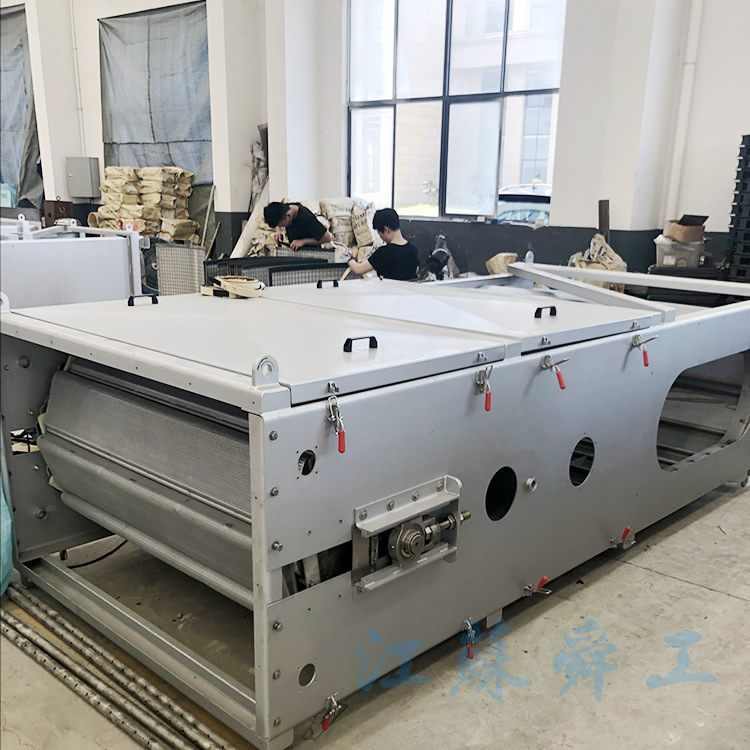

内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。

        江苏舜工机械有限公司专业从事环保机械设备开发、 制造、工程施工、技术服务等，是一家实力雄厚，专业能力强的综合性环保公司。

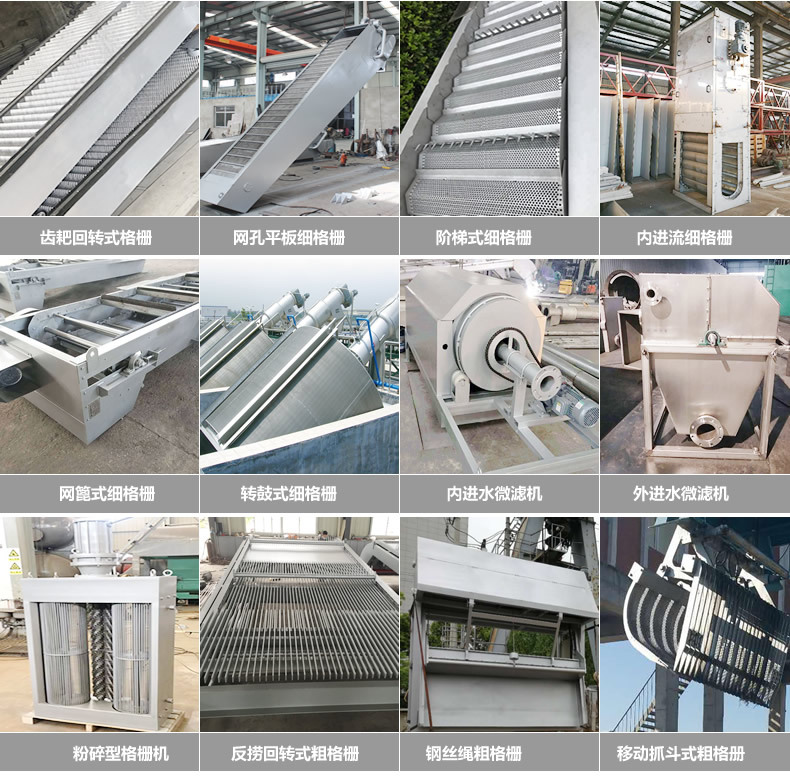

        公司精心设计制造的核心环保设备主要包括：一体化泵站、粉碎型格栅、潜水轴流泵、潜水排污泵、机械格栅、螺旋输送压榨机、刮泥机、吸泥机、浓缩机、叠螺污泥脱水机、移动式集成脱水系统、带式脱水机、加药搅拌设备、气浮设备和沙水分离等设备广泛用于市政污水、石油石化、食品饮料、养殖屠宰、油脂淀粉、化工制药、钢铁冶金、纺织印染、电力和造纸等行业。

        公司凭借与南京大学，东南大学等国内知名高校和科研单位的长期合作，积累了雄厚的技术力量，拥有标准化的生产车间和大量的先进加工设备，因此迄今已和全球47个国家进行贸易往来，向世界诠释了舜工产品的品质与服务。

        舜工环保致力于成为优秀的的污水处理设备供应商，用专业的技术，优质的设备，完善的服务，诚挚的态度迎接客户，回馈社会，实现人与自然的绿色可持续发展。
