本设备可测试常温状态下的铝型材及铝型材隔热条等的横向拉伸和纵向剪切性能

行业热销建筑型材拉伸剪切试验机 5吨隔热型材万能检测设备

使用领域

该试验机采用高性能伺服电动机作为动力源;采用先进的芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

依据标准

满足国家标准GB/T228-2010《金属材料 室温拉伸试验方法》、GB/T7314-1987《金属压缩试验方法》的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

重点描述

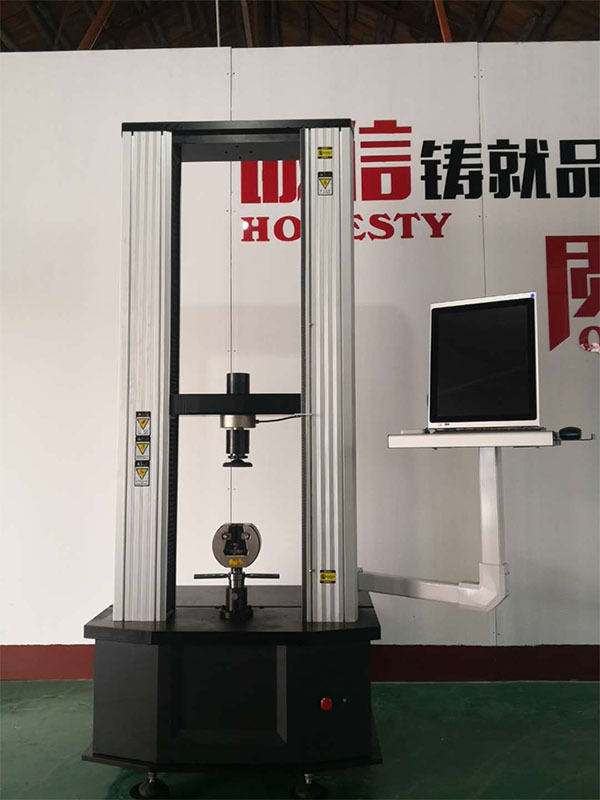

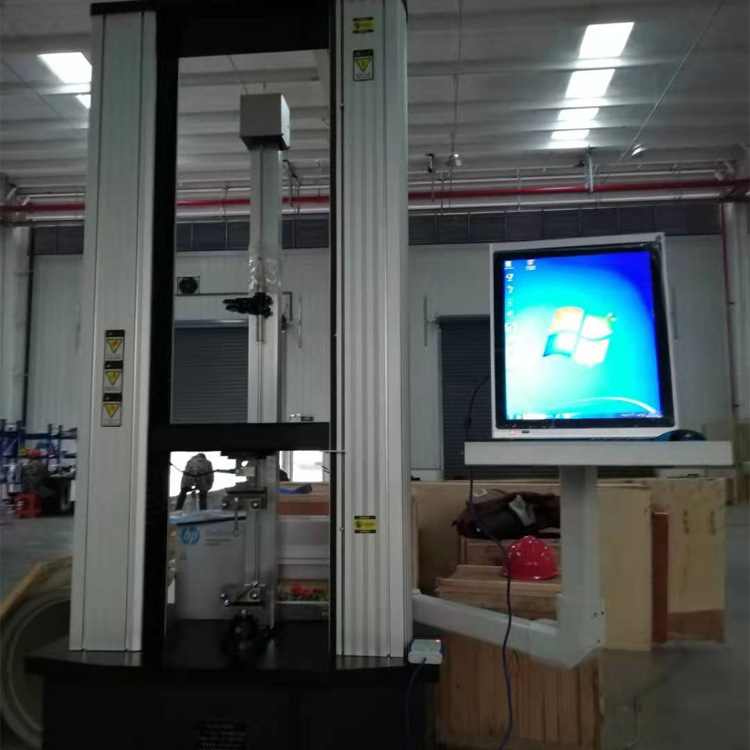

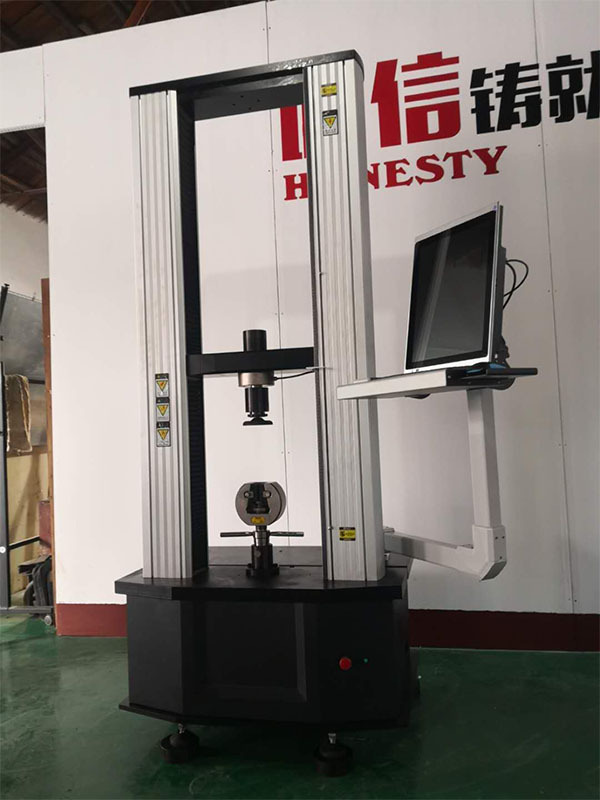

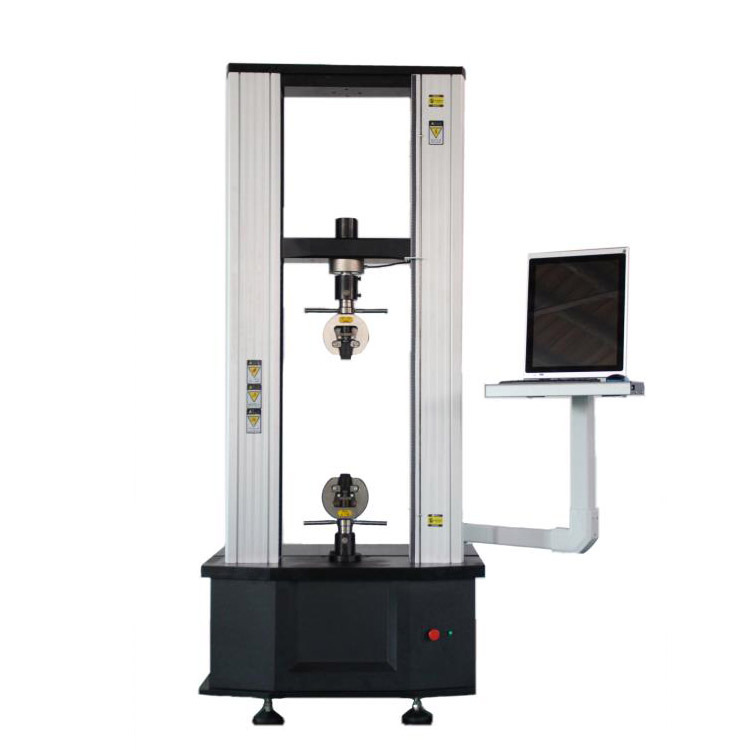

1 主机：落地式具有坚固耐用的机架结构，能够很好地满足各种合金，复合材料，航空航天和汽车结构，螺栓，紧固件和钢板的材料测试。此款主机的优势是机架刚度，非常适合于测试高强度的材料例如航空复合材料。

机架载荷容量有10KN, 20KN, 50KN 和100kN; 并且部分选型能够满足特别的行程和测试空间的要求。

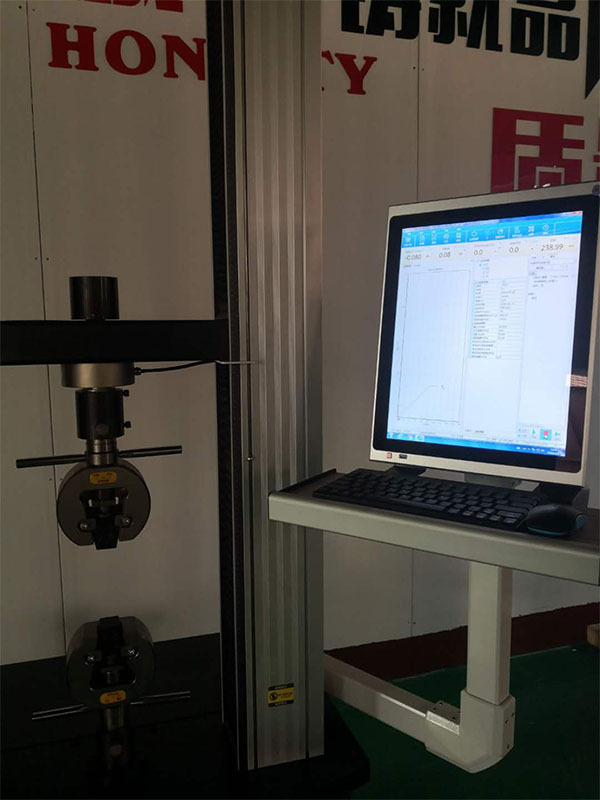

2 控制系统：采用我公司最新研发的触控屏站式一体工作系统，工作系统与主机完美结合，可多方位、多角度旋转、移动。更方便、快捷、直观的进行操作与观察。

3 附具：

标准配置：楔型拉伸附具、压缩附具各一付。楔型拉伸附具采用手动夹紧方式、夹持方便、可靠、不滑移、夹紧过程中钳口不动，夹具体上下移动。试样不受附加力，保证了试验结果的准确性。(可选液压自动夹紧)

主要技术指标

1. 最大试验力：10KN\20KN\50KN\100KN

2. 准确度等级: 0.5级

3. 结构形式：门式结构

4. 试验力示值允许误差极限：示值的±0.5%以内

5. 负荷测量范围：满量程的0.4%～100%FS

6. 力分辨率：最大试验力的1/500000

7. 引伸计标距：50mm

8. 引伸计最大变形量：10mm

9. 变形示值误差极限：示值的±0.5%以内

10. 位移示值极限误差：示值的±0.5%以内

11. 位移最小分辨力：0.01mm

12. 力控速率调节范围：0.05～5%FS/S

13. 力控速率相对误差：设定值的±0.5%以内

14. 变形速率调节范围：0.05～5%FS/S

15. 变形控制速率相对误差：设定值的±0.5%以内

16. 横梁速度调节范围：0.01～500mm/min

17. 横梁速度相对误差：设定值的±1%以内

18. 恒力、恒变形、恒位移控制范围：0.5%～100%FS

19. 恒力、恒变形、恒位移控制精度：设定值的±0.5%以内;

20. 有效试验宽度：430mm

21. 两钳口间有效拉伸空间距离：800mm

22. 软件及用户界面：17寸触摸屏操控一体机

23. 试验过程及测量、显示、分析、控制等均由微机完成

24. 试样破坏后，移动横梁自动停止移动(或自动返回初始位置)

25. 具有程控和机械两级限位保护

26. 当负荷超过额定值3～5%时，自动停机

27. 供电电源：220V，50Hz，1.5KW/2.3KW

28.主机尺寸： 1150×750×2200mm

29.设备重量：约600Kg

主机配置

l 1.落地台式主机一台(含精密丝杠2付);

l 2.高精度光电编码器一只

l 3.动力系统:交流伺服电机+交流伺服驱动器+减速机

l 4.高精密滚珠丝杠副两套

l 5.高精度圆弧同步减速系统一套

l 6.高精度负荷传感器一支

l 7.北钢院YYU10/50电子引伸计一支

l 8.专用楔形拉伸辅具一套(标配任选两付)

l 钳口规格：(标配两付任选)

Ø 平钳口：0-7mm 7-14mm

Ø V型(圆)钳口：Φ4-Φ9mm Φ9-Φ14mm

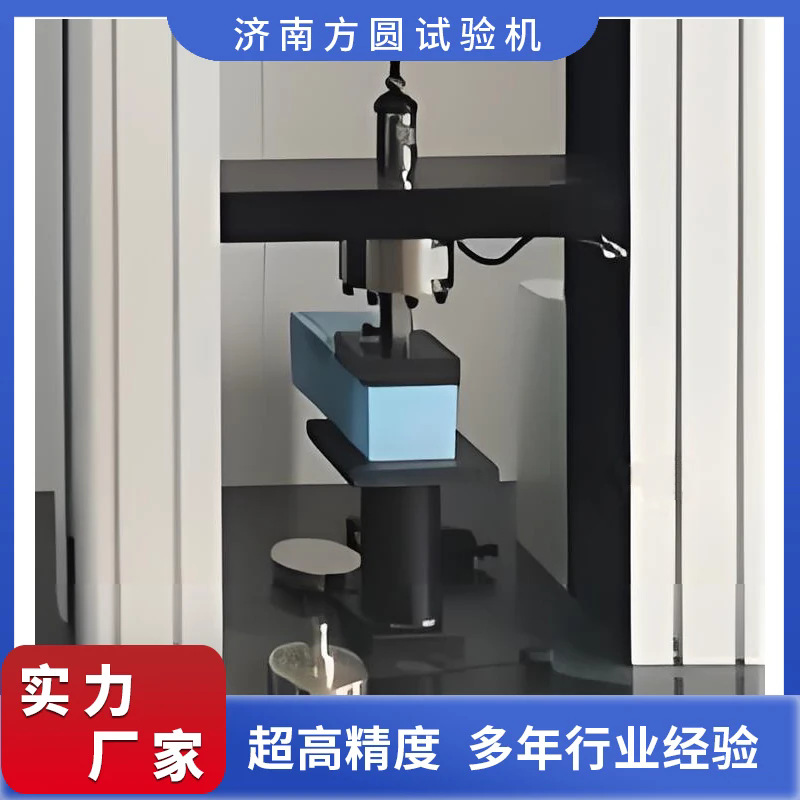

l 9.试验机专用压缩辅具一套

Ø 10.压盘直径Φ100mm

l 11.Fasttest17寸触摸屏操控一体机一套
