工程师做了一下解释：对于多通道ADC连续采集数据时，当前的AD值是上一个通道的AD值，可以通过变量中转把通道号对应上，这种情况对于没有用过多通道ADC 或者初学者来说要注意了。

  资料下载：http://pan.baidu.com/s/1bNSiVO

高精度ADC什么最重要？除了有一个高分辨率之外，高质量的电压基准是必不可少的，本板上选用ADI的ADR03作为电压基准，ADR03 的特点如下：
1. 小于3ppm/℃的温度系数,它决定了温度变化对ADC采集数据的影响，3ppm/℃就是说每一度的变化可引起电压基准的百万分之三的变化，所以有一个高质量的电压基准是多么的重要！
2. 小于±0.1%初始化精度，就是输出的电压值和基准值的误差，它决定了一批产品的一致性。
3. 小于10uVp-p的噪声，电压基准输出的噪声也会直接影响ADC 的精度，一般的噪声是在0.1Hz 到 10Hz 之内，增加0.1-10Hz的低通滤波器后有效的降低低频噪声，以下如图：

产品特点：

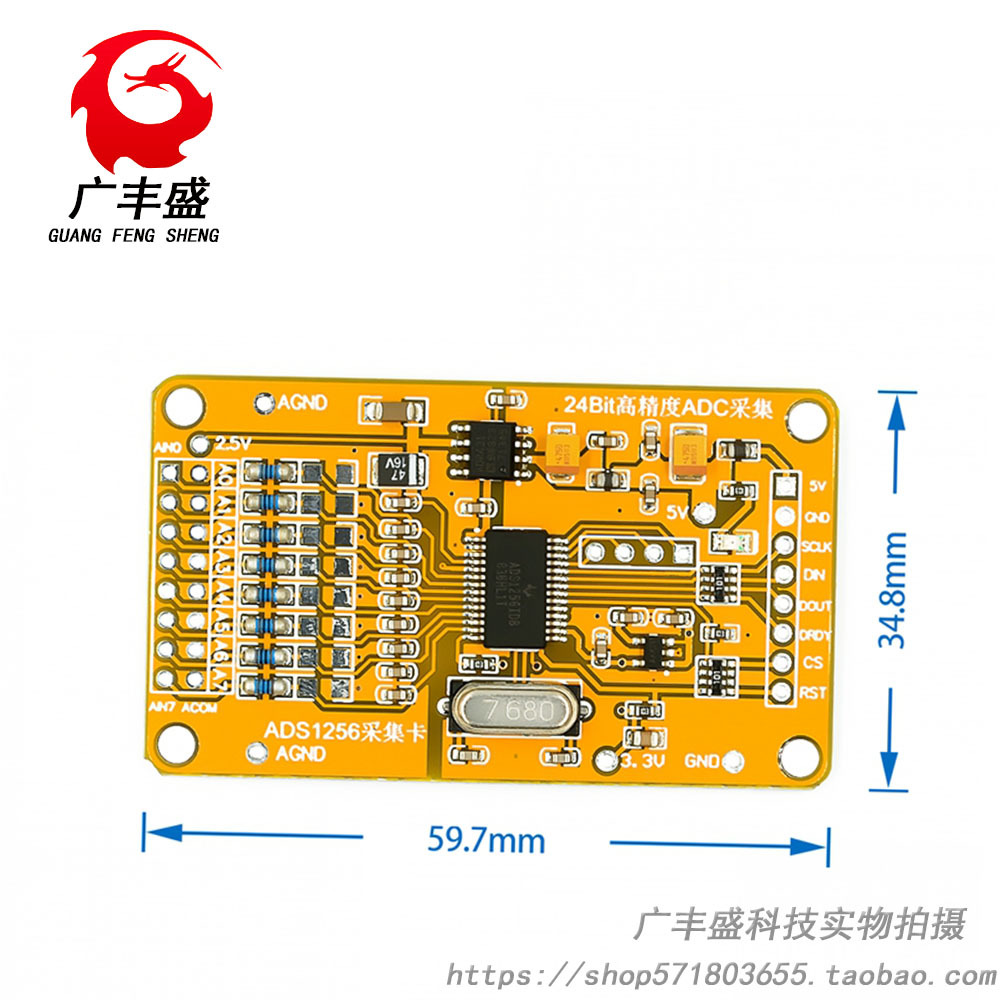

1. A0-A7 ADC 8个输入通道，可方便配置成差分输入和单端输入。
2. 低噪声低温漂Vishay晶圆金属膜电阻。
3. 输入滤波电容（104），每个通道一个.
4. 高速低噪声LDO，高电源抑制比，低静态电流。
5. 数字信号高频衰减电阻，隔离外部高频噪声。
6. ADR03 2.5V电压基准，通过OPA350高速缓冲器组成了0.1Hz~10Hz 低通滤波电路，大容量钽电容和陶瓷电容并联使用和采用低噪声金属膜晶圆电阻，有效抑制了低频噪声。
7. 100uF 大容量滤波钽电容，和电感组成LC滤波电路，使电源更加的纯净。
8. 模拟信号地和数字信号地分开布线。
9. 增加了GND 、2.5V、3.3V 测试点，使调试电路更加方便。
