、IS、IR型清水泵产品概述
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。用于输送清水或物理及化学性质类似于水的其它液体，被输送液体温度不高于80℃，允许进口压力0.6MPa。

IR型热水泵系单级单吸悬臂式离心泵，适用于各类建筑的采暖、热水、空调系统及冶金、纺织、橡胶、印染、制糖等工业部门。用来输送温度不超过150℃，进口压力不高于0.8MPa的介质。


二、IS、IR型清水泵型号意义

三、IS、IR型清水泵设计特点
 IS离心泵系列性能范围按设计点计：转速：2900r/min或1450r/min ；吸入口直径：50～200mm； 流量：6.3～400m3/h； 扬程：5～125m；密封方式：填料密封、机械密封；材质：铸铁。

四、IS、IR型清水泵主要用途
 IS离心泵适合于化工、石油、石油化工、治金、轻工、印染、制药、环保、海水淡化、海上采油、造纸、食品等工业部门输送不含固体颗类的有机或无机化工介质，石油产品及腐蚀性的液体。

五、IS、IR型清水泵产品特点
 1、IS离心泵可输送水类物质及各种腐蚀介质（粘度类似水）。
 2、IS离心泵密度范围P=1.0∽1.84*103kg/m3。
 3、IS离心泵介质温度在-20度∽+160度范围之间。
 4、IS离心泵系统工作压力≤1.6MPa.即：系统压力=吸入口压力+泵闭阀工作时的压力≤1.6MPa。
 5、IS离心泵流量3.4-460 mз/h，扬程3.6-132m；特殊情况（高温、高压及特殊材料）请于订货时预先提出，以便提供更为可靠之产品。

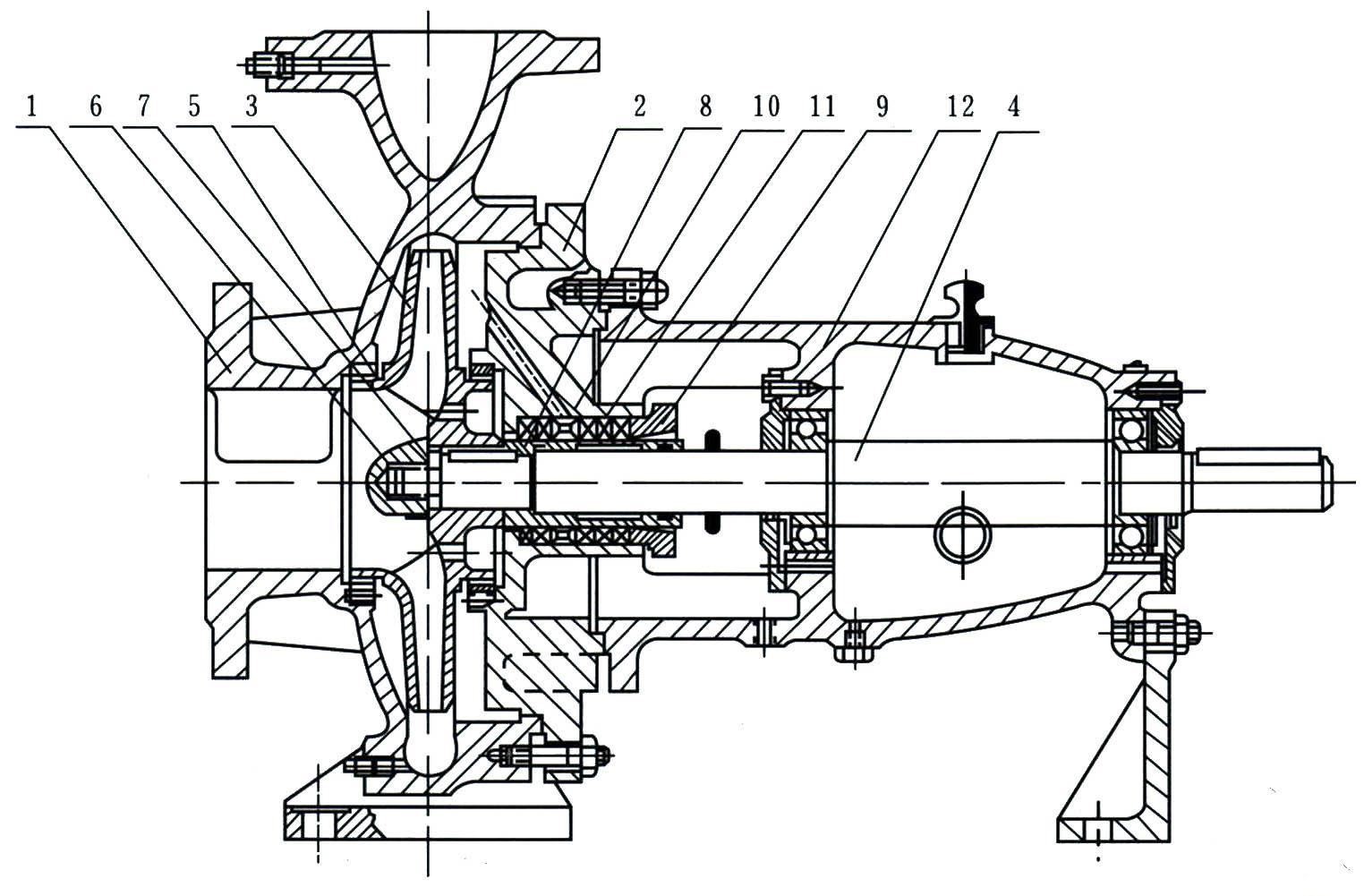

六、IS、IR型清水泵结构图
 IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。
 IS、IR型泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。
泵的壳体（即泵体和泵盖）构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。
为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
 泵的轴向密封环是由填料压盖（9），填料环（10），和填料（11)等组成，以防止进气或大量漏水。泵的叶轮如有平衡，則装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，則很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。泵的叶轮如没有平衡孔， 由于叶轮背面液体压力大于大气压，因而不存在漏汽问題，故可不装填料环。
为避免轴麿损，在轴通过填料腔的部位装冇轴套保护，轴套与轴之间装有0形密封困，以防止沿着配合表面进气或漏水。
 泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转。
