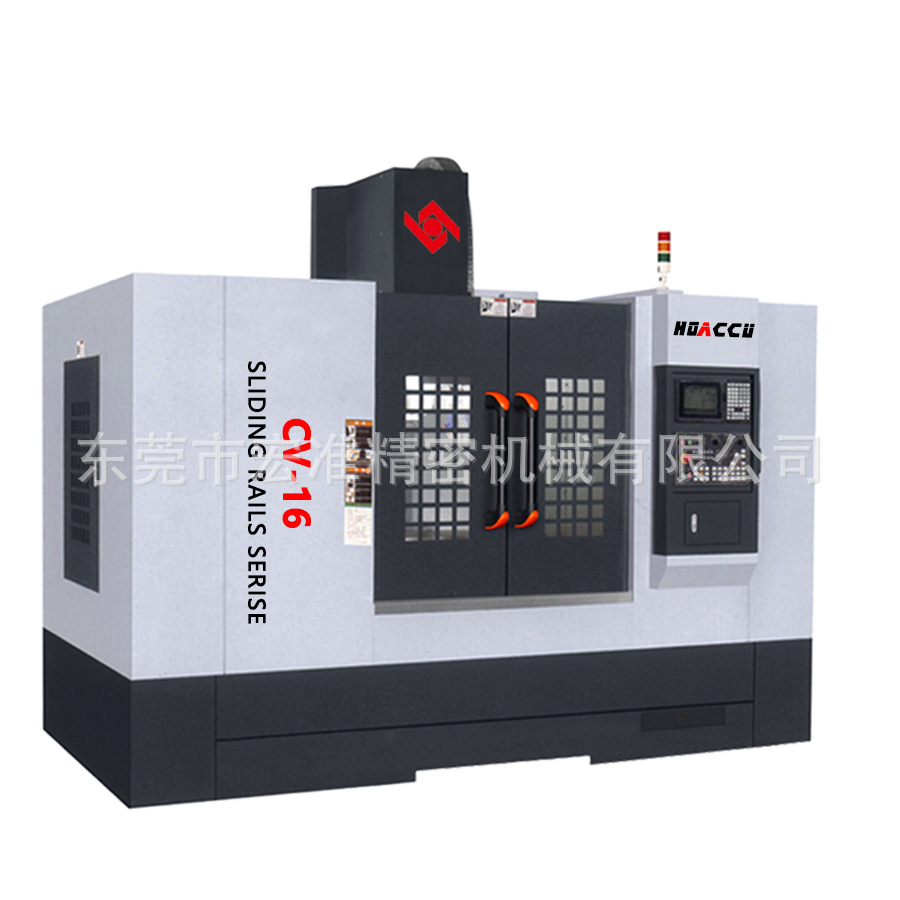

宏准 HOACCU  数控高速加工中心機技術參數及配置资料

專案

CV-16

標準配置

1.行程

（三軸硬軌）

X 軸行程          mm

1600

全罩式防護罩

Y 軸行程          mm

900

電櫃箱熱交換器

Z 軸行程          mm

680

主軸吹氣系統

2.主軸

主軸中心至立柱距離     mm

950

刀具冷卻系列

主軸轉速           RPM

10000

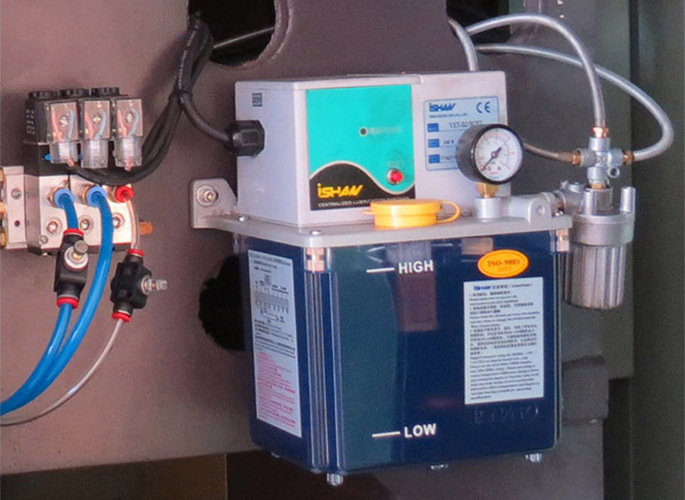

自動潤滑系統

主軸孔錐度

BT50

外掛式手輪

主軸鼻端至工作臺距離

160-840

防爆工作燈

3.進給

X,Y,軸快速位移      mm/min

15000

三色警示燈

Z軸快速位移      m/min

12000

三軸伸縮護罩

4.工作臺

工作臺面積         mm

1800×900

調整墊塊及螺栓

工作臺載重量       KG

1650

積屑箱，水箱

T型槽（槽數*寬*間距）個-mm-mm

5×22×165

剛性攻牙

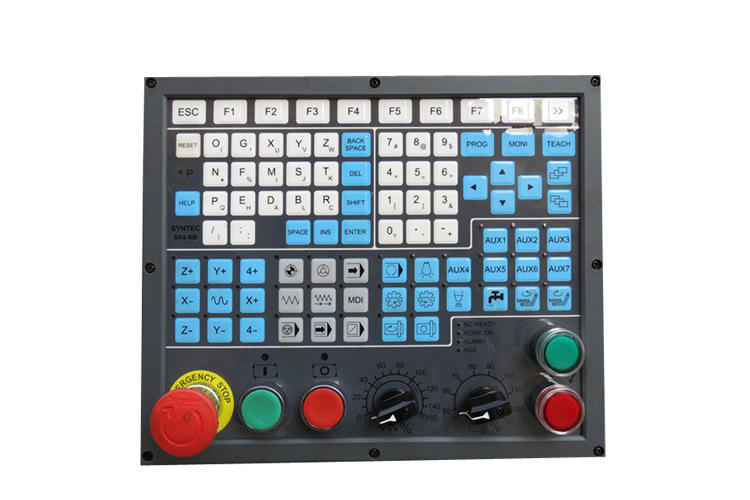

5.控制系統

三菱M80VA

程式儲存

6.精度控制

定位精度           mm

±0.005/300

操作及維護手冊

重複定位精度       mm

±0.003/300

工具箱

7.驅動馬達

主軸馬達           KW

22.5

附送平口鉗

三軸電機（X/Y/Z）  KW

4.5

附送馬鐵

8.護罩

全護罩

附送數據傳送線，CF卡

9.機床

機械尺寸           mm

4660*3600*3500

合格證明書

機床重量            kg

15000

操作說明書

宏准 HOACCU數控高速加工中心機配置明細表

序號

項目

製造商

原地

規格

1

控制系統

三菱

日本

Mitsubishi   M80va

2

主軸馬達

三菱

日本

5.5KW

3

三軸馬達

三菱

日本

X/Y/Z: 3 KW

4

主軸

羅翌

臺灣

 BT40   10000rpm

5

四瓣爪

奧格銳特

臺灣

長4、後2

6

三軸滾珠絲杆

銀泰

臺灣

C3、4012

7

導軌

上銀/銀泰

臺灣

線軌

8

軸承

30TAC

德國

FAG

9

聯軸器

BK3

德國

SW+J

10

打刀系統

中日

臺灣

BJ2A-125N15T+可調11

11

風路系統結合電磁閥

PARRER

德國

4V210-08DC24V

12

主軸冷卻系統

波英特

臺灣

C02PTSA-3225B

13

電氣箱熱交換器

喬鋒

臺灣

JF-8A

14

切削冷卻馬達

格蘭富

丹麥

CH2-30A

15

三點組合

奧格銳特

臺灣

UFR/L-03

16

其他氣壓元件

奧格銳特

臺灣

SAC-C110X

17

主接觸器

施耐德

法國

3TF31 10-0XMO

18

斷路器

施耐德

法國

NF-100-CMB

19

繼電器

歐姆龍

日本

MY2N-J

20

開關電源

明緯

臺灣

S-250-24

21

耐磨片

Shamban

美國

精密級
